双轴联动安全带张紧旋转执行机构

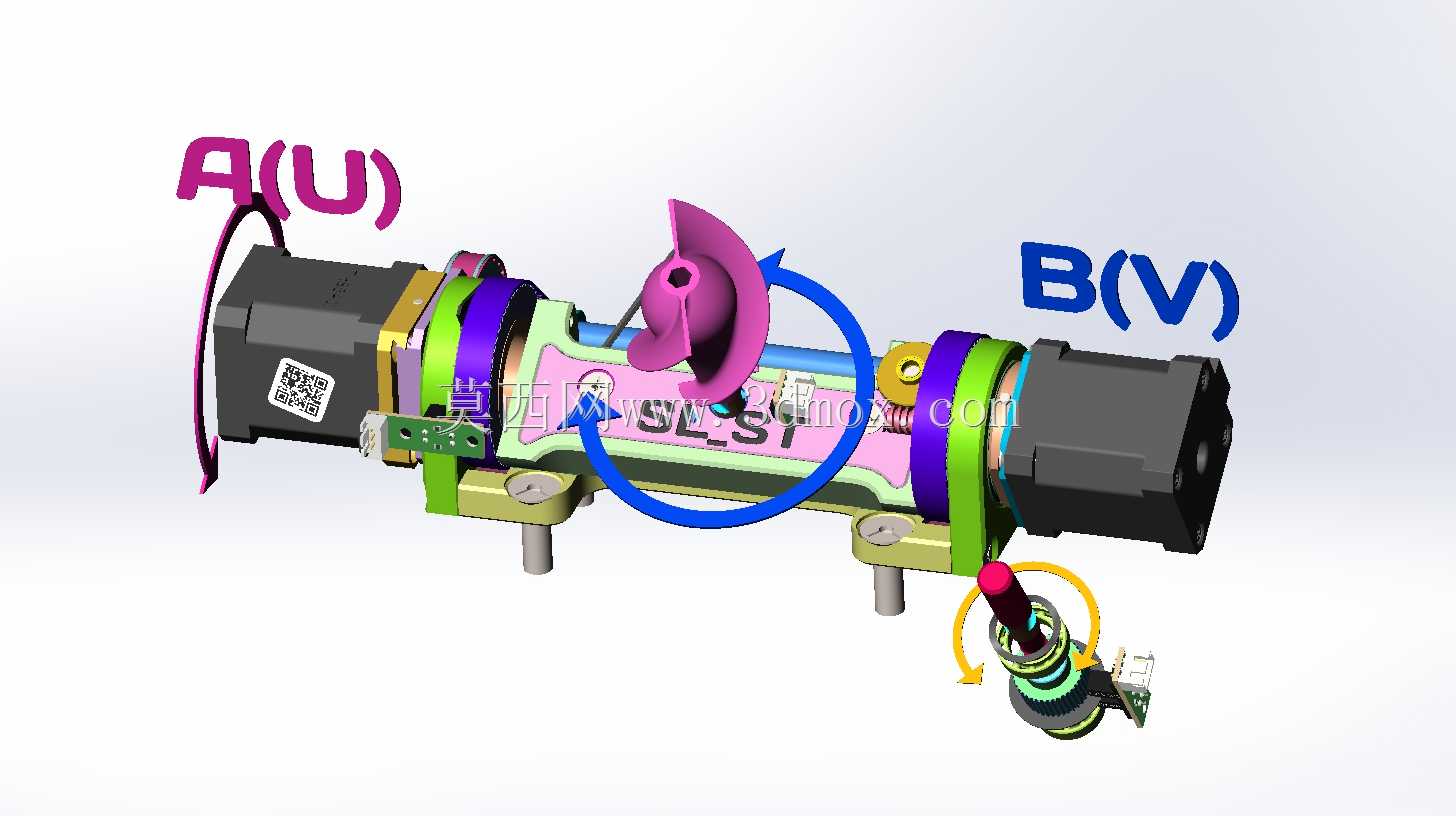

　　这套双轴联动张紧执行结构，最初是围绕水下作业ROV脐带缆收放、小型载人平台安全带预紧以及精密绕线工位的恒张力控制需求搭建，整套机构把旋转输出、倾斜摆角调整和安全带张紧三个功能整合在同一根横向主轴上，没有采用分散布置的独立模组，在狭小安装舱位里能省下近三分之一的轴向占用空间。从实际工位适配来看，左右两端的步进电机分别承担A(U)轴旋转动力与B(V)轴摆角动力，左侧电机输出端直接对接主轴旋转套，带动中间承载框架做整周回转，右侧电机通过同步带轮把动力传递到倾斜轴组件，驱动中部粉色摆轮做定角度俯仰，两套动力路径在空间上交叉但运动解耦，调试时可以单独标定旋转轴的零位与倾斜轴的行程限位，不会出现两个轴联动时的运动干涉。

　　张紧器部分是这套结构迭代里改动最大的模块，早期版本的张紧轮直接固定在框架侧板上，织带受拉发生弹性伸长后，张紧轮无法跟随位移，经常出现织带松脱、绕带跑偏的问题，重做后的张紧器把导向轮、弹性预紧组件和角度反馈拨杆整合在主轴下方的独立安装座上，织带从摆轮上方绕入，顺着张紧轮的环槽走带，当织带受拉伸长或者收卷直径变化时，张紧轮会沿着弧形导向槽小幅摆动，自动补偿织带的长度变化，始终把带面张力维持在设定区间，哪怕设备在倾斜、旋转复合运动状态下，织带也不会出现跳带、卡滞的情况。

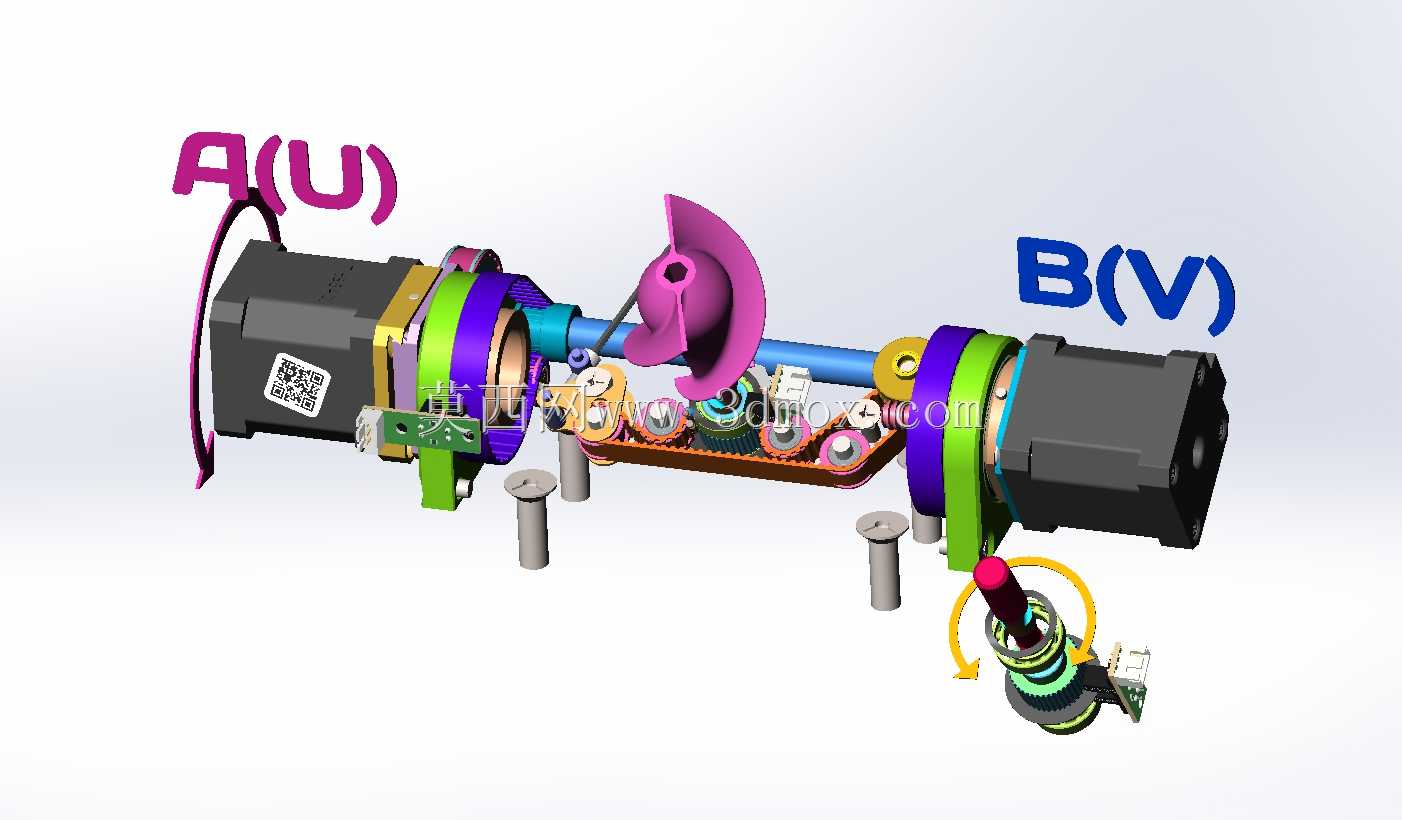

　　结构设计阶段首先划定了安装边界：横向主轴的总长度控制在两端电机端面之间，电机选用标准42步进电机的安装法兰，法兰端面上的四个安装孔位直接和两侧支撑立板对接，不需要额外加装转接板，支撑立板底部伸出两个圆柱形定位销，对应设备安装底板上的定位孔，装配时先把两个定位销插入底孔完成径向定位，再从底板下方锁入紧固螺钉，整个机构的安装基准统一在底平面，后续拆装维护时不需要重新校准主轴的同轴度。中部承载框架采用镂空式轻量化设计，侧板之间用三根横向连接柱拉紧，既保证框架整体刚性，又把多余的镂空区域留出来，方便织带穿行和传感器线束布置，框架上不同功能的零件用差异化颜色做了分区标注，紫色环套是旋转轴的轴向限位挡圈，绿色衬套是倾斜轴的耐磨支撑，黄色同步轮负责把底部小电机的动力传递到张紧调节拨盘，底部的小型步进电机搭配行星减速组，输出扭矩经过减速放大后驱动张紧拨盘，在需要主动锁止织带的工况下，可以直接把张紧轮锁死在极限位置，提供足够的锁止摩擦力。

　　从运动逻辑来看，常规作业时A轴带动整个框架旋转，完成织带的多层有序缠绕，B轴同步带动摆轮往复倾斜，让织带在绕卷过程中均匀排布在卷轴上，不会出现局部堆叠、两边凸肩的问题；张紧器全程被动补偿张力，当遇到突发拉力冲击，比如ROV受水流冲击拉扯脐带缆、作业平台发生急停，张紧器的摆臂会先小幅泄力，避免硬拉扯直接扯断织带或者损坏电机轴，冲击力消失后又自动回到预紧位置。整套机构的所有运动副都预留了润滑间隙，支撑衬套选用自润滑铜套，长期在潮湿、多粉尘的工况下运行也不需要频繁加注润滑脂，线束从电机尾部出线，沿着支撑立板的走线槽布置，随动部分的线束用螺旋护套包裹，在轴系整周旋转时不会发生线束缠绕打结。针对不同的使用场景，只需要更换中间摆轮的环槽宽度，就可以适配不同宽度的织带、缆绳，两端电机的安装法兰保持通用，不需要改动主体支撑结构，不管是用在小型绕线设备、水下机器人缆绳收放机构，还是游乐设施的安全带预紧单元，都可以直接套用这套成熟的双轴加张紧的结构布局，省去从零开始做动力排布和张紧补偿设计的大量试错成本。
