瓶装物料定量分配出料机构

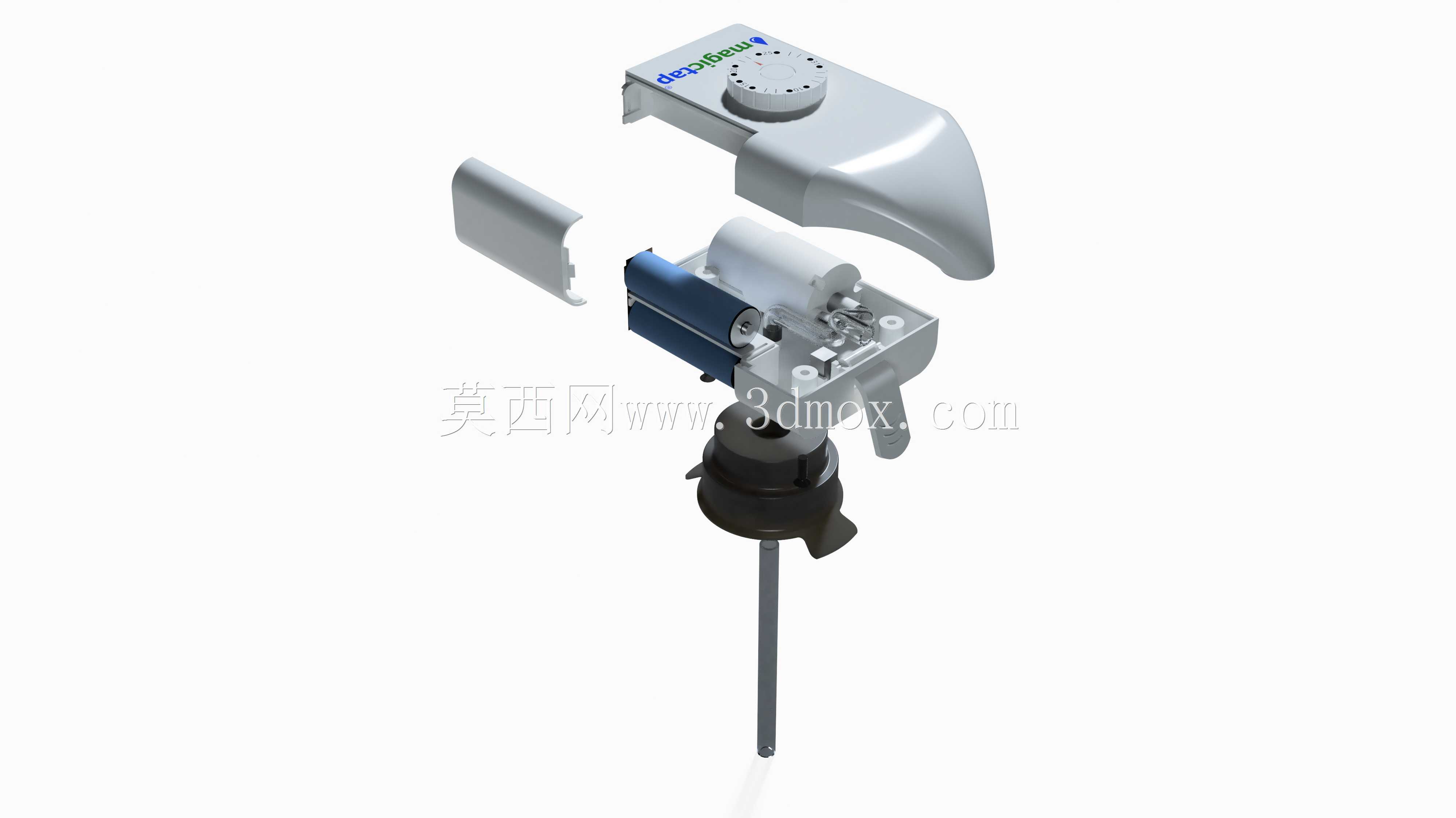

　　这套瓶装物料分配机构主要面向日化、餐饮、实验室小容量取用以及小型灌装工位的末端出料场景，结构围绕瓶体连接、定量控制、操作触发和外罩防护四个部分展开。整机采用爆炸视图呈现各零件的装配关系，能够清楚看到上部操作壳体、内部阀芯组件、连接基座、下部吸料管以及侧置装饰护板之间的配合逻辑。

　　从实际使用角度看，该机构安装在标准瓶口位置后，下部长管伸入瓶内储存介质中，使用者按压上部操作件即可驱动内部泵体完成一次吸排动作。介质沿吸管进入阀腔，再经内部流道从出料端送出，单次行程对应固定容积，能够减少手工倾倒带来的过量取用、洒漏和回流污染问题。这类结构在皂液分配、糖浆取用、清洁剂分装以及小型实验试剂转移中都比较常见，尤其适合需要反复定量取用且要求单手操作的工位。

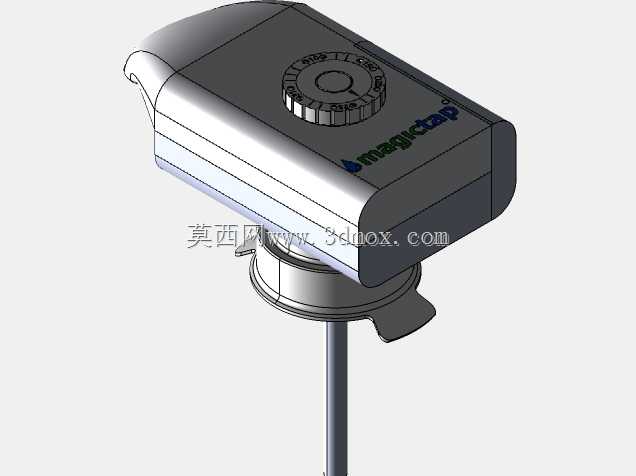

　　设计上，上部壳体承担人机交互和外观防护功能，曲面造型覆盖内部泵芯，顶部设置带刻度感的调节旋钮区域，可用于反馈档位或限制按压行程。壳体与底座之间通过卡扣和螺钉位组合固定，既保证装配后外观连续，也便于后期维护时拆开检查阀片和弹簧。侧置护板并非单纯装饰件，它在装配后遮挡内部连接区域，同时限制壳体侧向位移，使按压过程中受力更集中在阀芯轴线上，避免偏载造成密封件早期磨损。

　　核心功能区集中在中部泵体组件。圆柱腔体内设置活塞、复位弹簧和单向阀结构，按压时腔体容积缩小，出料侧阀片开启、进液侧关闭；松开后弹簧推动活塞回位，腔体内形成负压，进液侧开启并将瓶内介质吸入，出料侧则关闭以防空气倒灌。蓝色筒状件作为泵腔或储压衬套，与金属支架、白色塑料座形成稳定支撑，零件之间预留了密封件压缩量，建模时需要重点保证同轴度和行程间隙。

　　下部黑色连接座是与瓶口匹配的关键边界，其外形按照常见螺纹瓶口或卡扣瓶口设计，内部设置密封面和插管通道。长吸管从连接座中心向下延伸，管端接近瓶底位置，便于在液位较低时仍能稳定吸料。安装时需要控制吸管长度，过长会触底变形影响进液，过短则会在剩余液位较高时无法吸料；连接座与瓶口之间还应保留橡胶垫圈或锥面密封，防止倾倒和运输过程中渗漏。

　　外形尺寸方面，上部操作壳体宽度控制在手持按压舒适范围内，高度方向覆盖泵芯并留出手指操作空间；下部吸管长度根据常用瓶高确定，装配后整机轴线与瓶口中心重合。侧向轮廓没有突出的尖锐结构，护板与主壳体之间形成平滑过渡，适合在厨房、卫生间、实验台和生产线旁密集布置。安装边界主要取决于瓶口直径、瓶肩高度和周围操作空间，设计配套瓶型时应确认按压行程内不会与瓶肩或台面干涉。

　　从结构建模角度看，该模型把外观件、功能件和连接件分层表达，适合用于机构运动校核、注塑件拆件参考以及定量泵原理演示。曲面外壳需要关注拔模方向和壁厚均匀性，内部支架则要兼顾刚性与装配公差；阀芯、弹簧、阀片等小件虽然体积不大，但直接决定出料稳定性和防滴漏效果。整体方案没有复杂传动链，依靠成熟的泵吸原理实现可靠分配，结构紧凑、维护方便，能够作为瓶装定量出料产品开发和非标工位取料机构设计的参考。
