莫斯伯格500霰弹枪侧装皮卡汀尼导轨

　　这套侧装导轨结构面向莫斯伯格500 Persuader泵动霰弹枪的战术附件扩展需求，核心解决原枪身侧面无标准化附件安装接口的问题，为手电、激光指示器、侧挂瞄具等战术配件提供符合军规尺寸的皮卡汀尼安装基准。在实际勤务场景中，警用破门、家庭防卫、战术射击训练时，使用者往往需要在枪身侧方布置强光战术手电，避免传统枪管下方夹具遮挡泵动护木的操作行程，或是与前置握把、弹仓延长管产生空间干涉；侧置布局也能让手电照射轴线与枪管轴线保持合理间距，在弱光环境下近距离指向目标时，不会因强光在枪口前方产生的扬尘反光干扰瞄准视线，同时配合CQB战术动作，手腕自然翻转即可完成手电点亮与照射角度调整，操作动线更符合人体工程学。

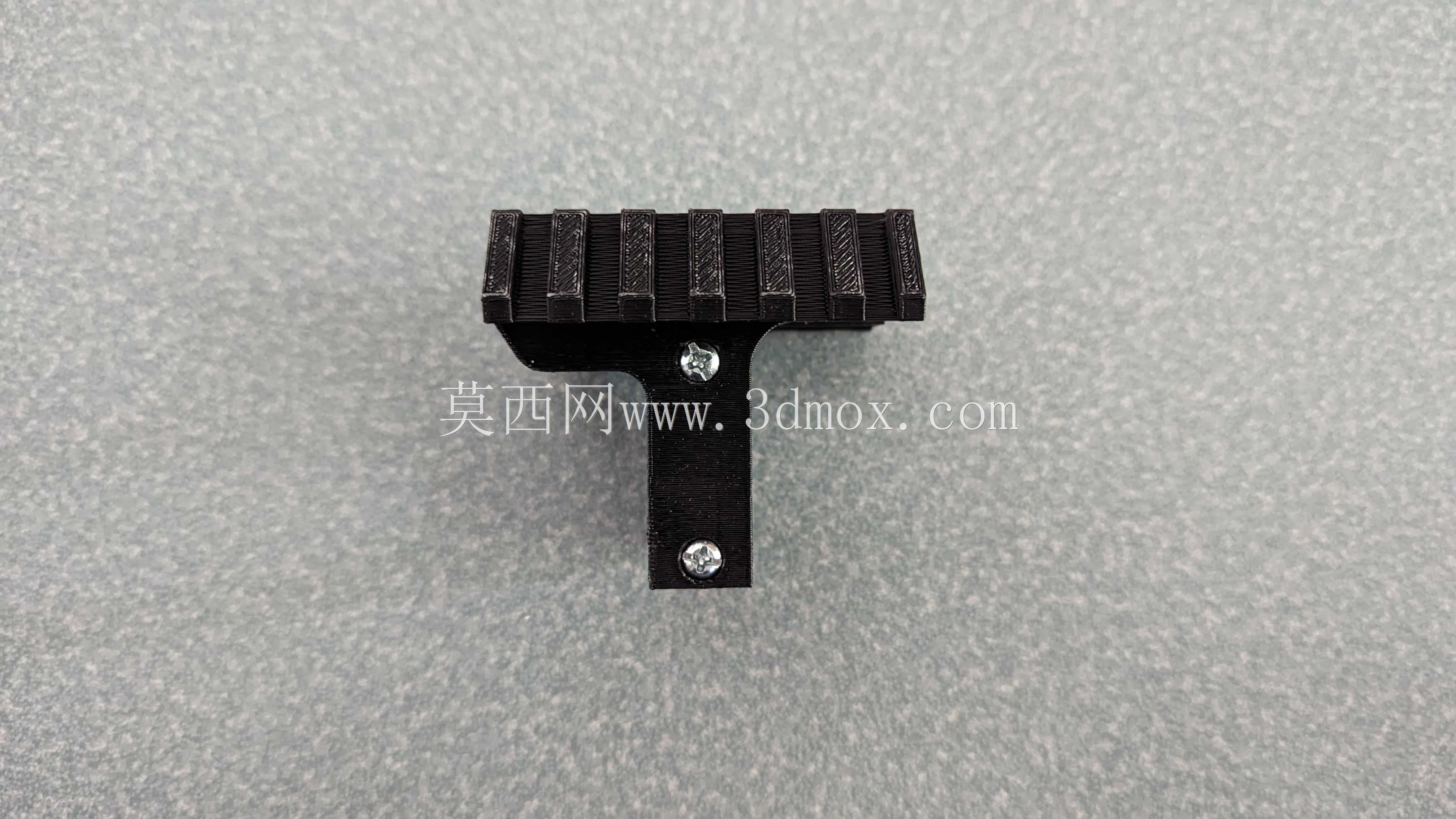

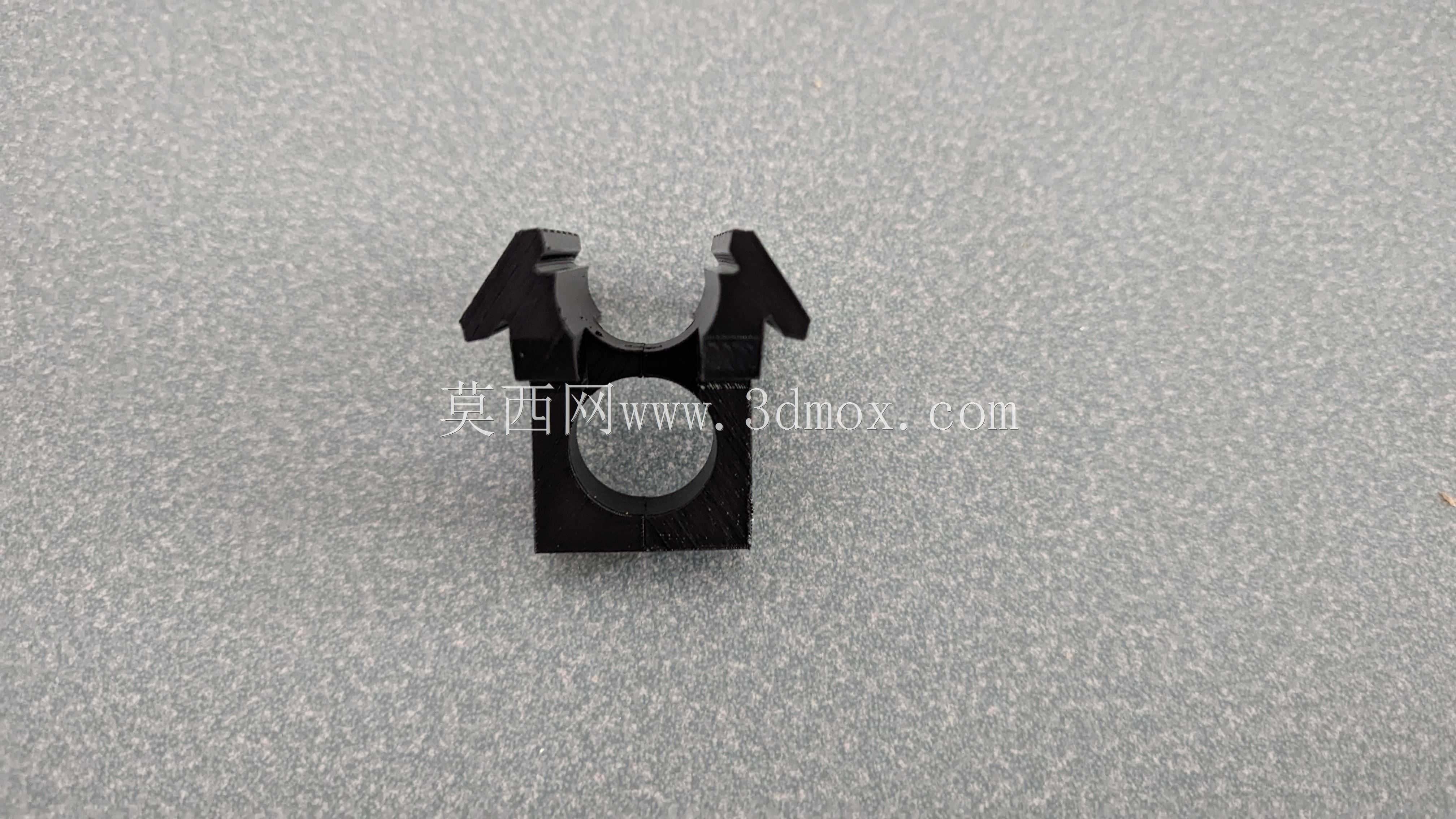

　　从结构设计思路来看，导轨本体采用一体化铣削成型思路，整体为长条状带标准齿槽的皮卡汀尼截面，齿距、齿宽、槽深均严格遵循MIL-STD-1913导轨规范，可兼容所有市面主流战术附件的锁紧夹具，不会出现附件装夹后旷量、锁不紧的问题。导轨安装基面完全贴合莫斯伯格500机匣侧面的原有轮廓，针对该型霰弹枪机匣侧面的冲压曲面做了适配性的让位造型，既保证安装后导轨底面与枪身接触面完全贴合，受力均匀不出现局部应力集中，又避开了机匣侧面的抛壳窗、保险杆、泵动连杆联动区域，不会干涉枪械本身的上膛、抛壳、保险切换等核心动作。

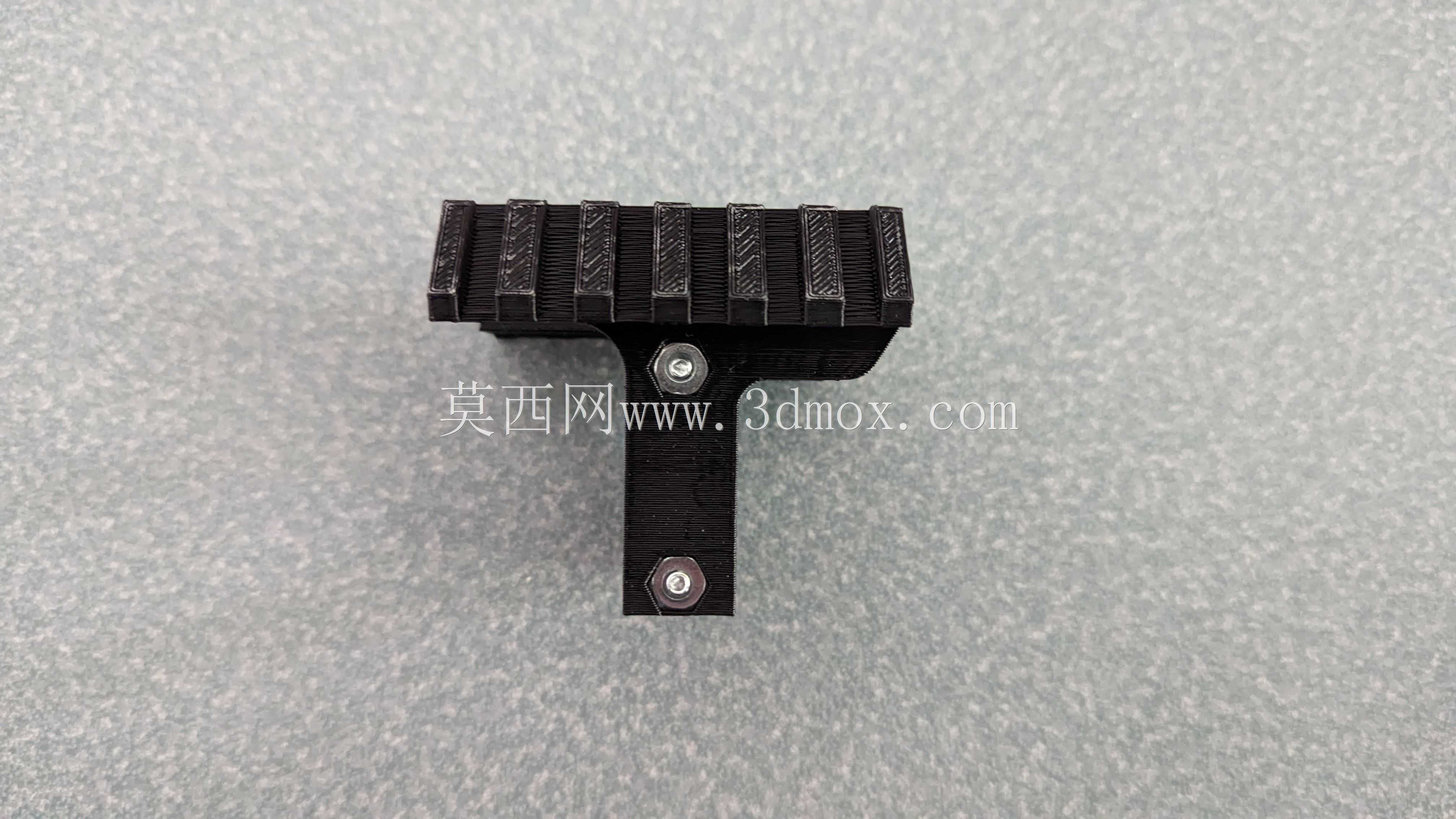

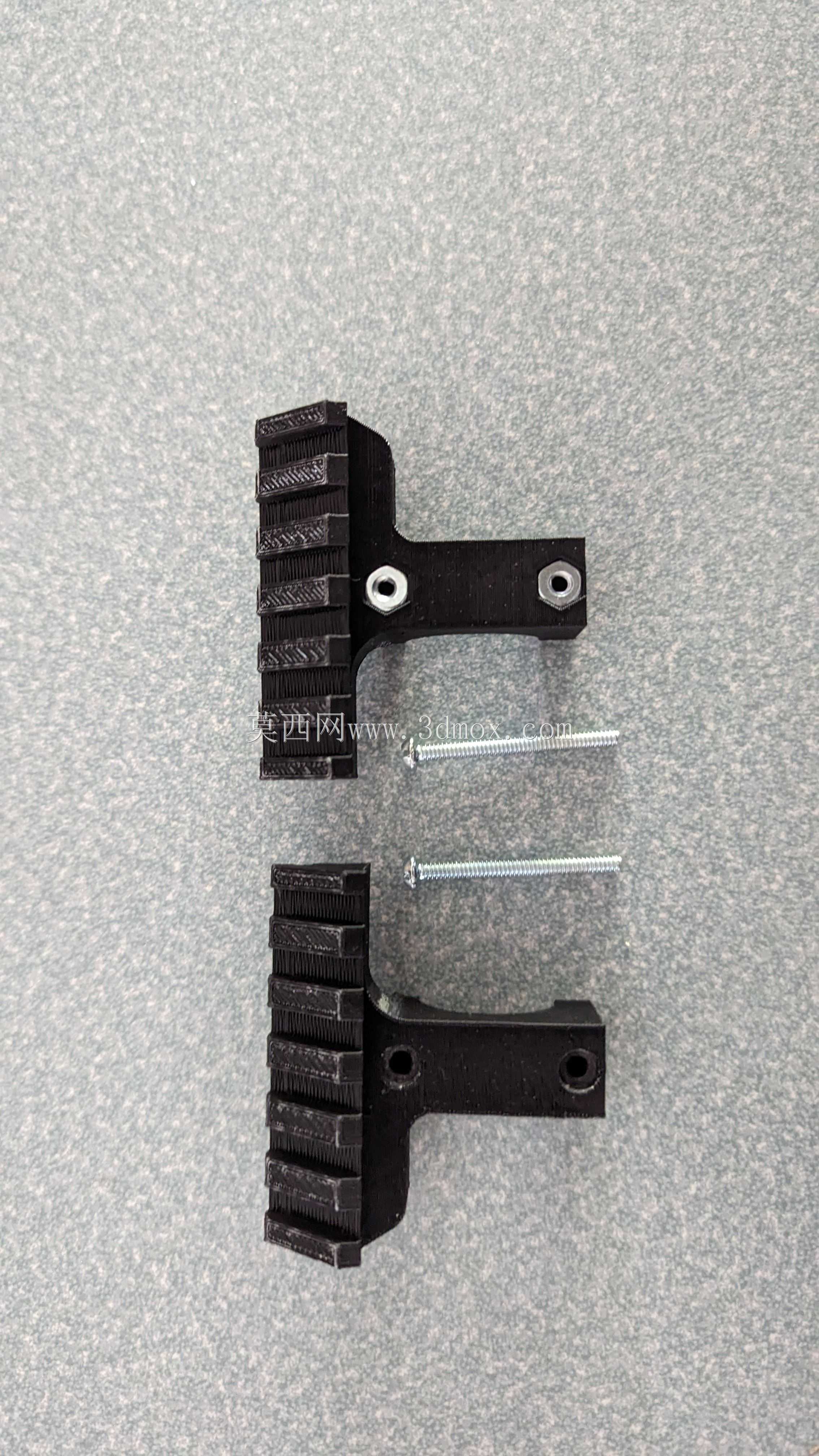

　　安装固定逻辑采用两点式螺钉锁紧方案，整套导轨共需配套2套6#-32×1.5英寸的螺钉与配套螺母，安装时无需对原枪机匣做不可逆的打孔、焊接改装，直接利用枪身侧面预留的装配孔位，或是通过夹持式固定座将螺母限位在机匣内侧，螺钉从导轨外侧穿入后与螺母锁紧，装配后导轨与枪身形成刚性连接，在12号霰弹连续后坐冲击下也不会出现移位、松脱。设计时特意校核了螺钉的伸入长度，1.5英寸的螺钉长度在穿过导轨本体、枪身壁面后，剩余伸入机匣内部的长度不会干涉枪机往复运动、击针组件动作，也不会与托弹板、弹仓供弹路径发生剐蹭，完全满足实弹使用的安全冗余要求。

　　外形尺寸方面，导轨整体长度覆盖机匣侧面从抛壳窗后方到护木前端的有效安装区间，既给附件提供了足够的前后位置调节余量，使用者可以根据自己的手型大小、操作习惯，将战术手电前后滑动调整到最顺手的按压位置，又不会向前延伸过长干扰泵动护木的前后往复行程——护木在泵动上膛时需要向后拉动约100mm行程，导轨前端做了圆弧收边让位，护木拉动过程中不会磕碰到导轨边缘。导轨本体的厚度控制在6mm左右，安装后向枪身侧面凸出的高度刚好满足皮卡汀尼齿槽的结构强度要求，不会过度凸出导致枪械整体宽度过大，影响枪套收纳、狭窄空间内的携行机动性。

　　在实际建模过程中，首先需要逆向扫描莫斯伯格500机匣侧面的完整曲面，提取安装基准面的轮廓参数，再以标准皮卡汀尼导轨的截面草图为基础，拉伸生成导轨主体，之后在对应安装位置加工出沉头螺钉孔，沉头孔深度刚好让6#螺钉的头部完全埋入导轨表面，不会凸出导轨齿面干涉附件夹具的滑动安装。针对导轨与枪身接触的配合面，做了0.1mm的配合间隙预留，考虑到枪械表面阳极氧化、喷塑的涂层厚度，保证实际装配时可以轻松贴合，不会出现装配间隙过大导致锁紧后导轨变形的问题。导轨的棱边全部做了R0.5mm的倒角处理，既避免使用者操作时被锐边划伤，也能在频繁拆装附件时减少夹具漆面的剐蹭掉漆。

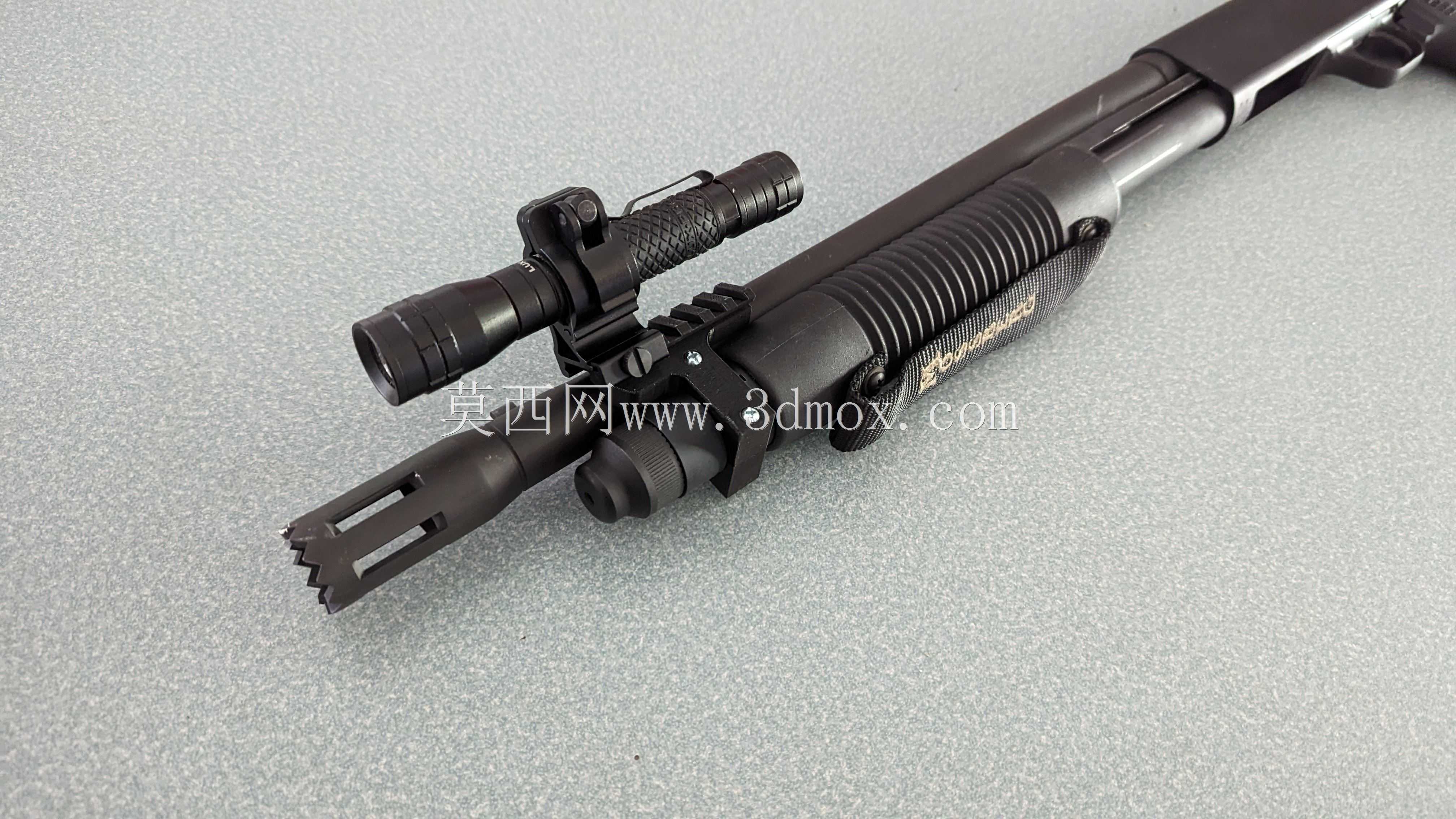

　　从应用扩展角度，这套侧轨除了安装战术手电，也可根据任务需求加装激光指示器、战术灯控开关、备用侧瞄，甚至小型运动相机，多附件兼容能力远强于原厂的单点式夹具。相比枪管环绕式夹具，侧装导轨不会对枪管的自然振动产生约束，避免了额外夹持力改变枪管固有振动频率、影响射击精度的问题，对于需要兼顾射程精度与战术附件扩展的使用场景，这种侧置导轨方案的结构合理性远优于通用环抱式夹具。建模时也同步完成了螺钉、螺母的标准件建模，整套装配体包含导轨本体、紧固螺钉、锁紧螺母三个部分，装配关系完全模拟实际装夹状态，可直接用于3D打印样件验证、机加工生产出图，也可为枪械配件改装的结构设计提供参考基准，设计人员可在此基础上根据不同型号霰弹枪的机匣轮廓，快速改型适配其他型号泵动霰弹枪的侧装导轨开发。
