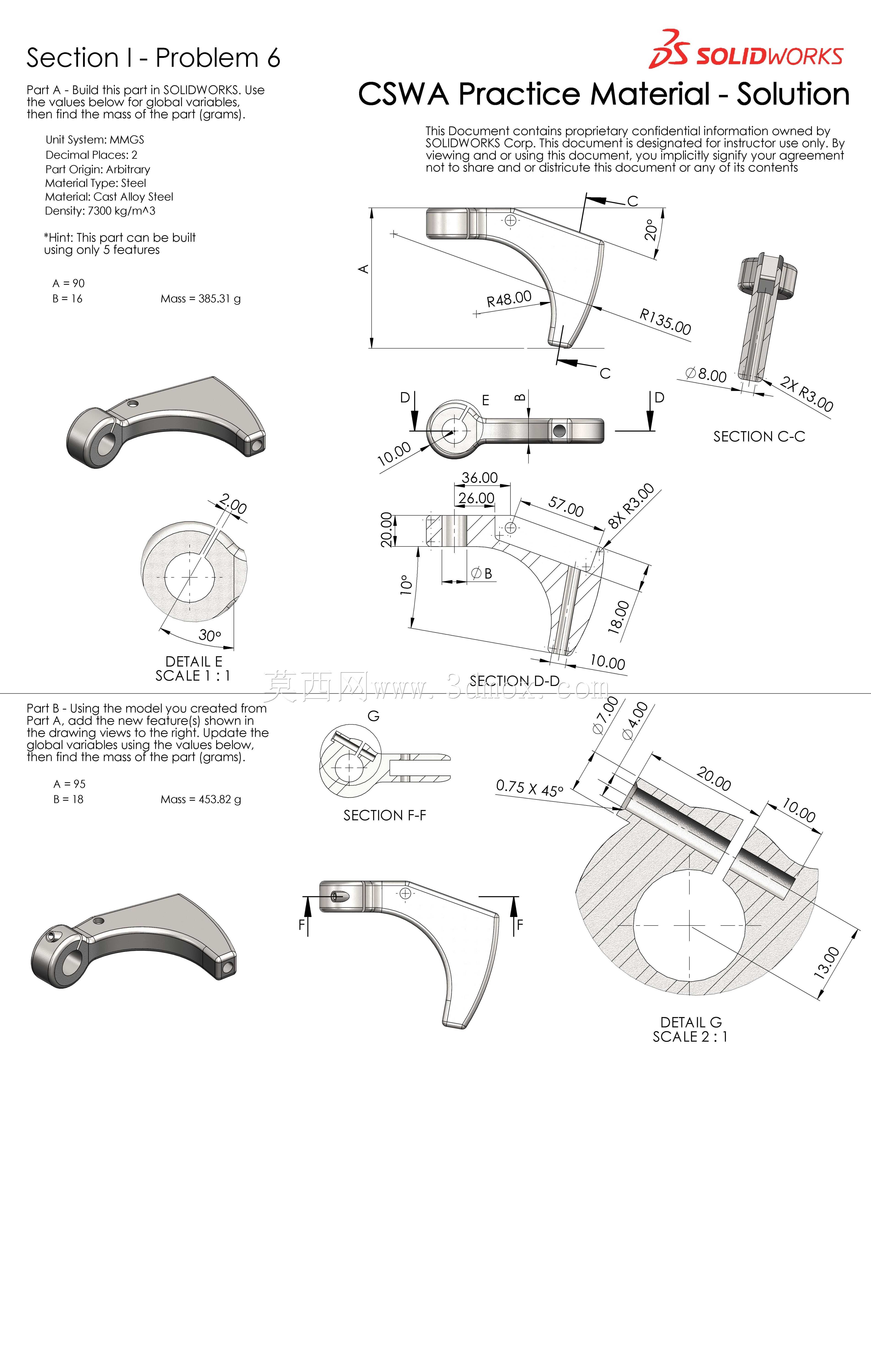

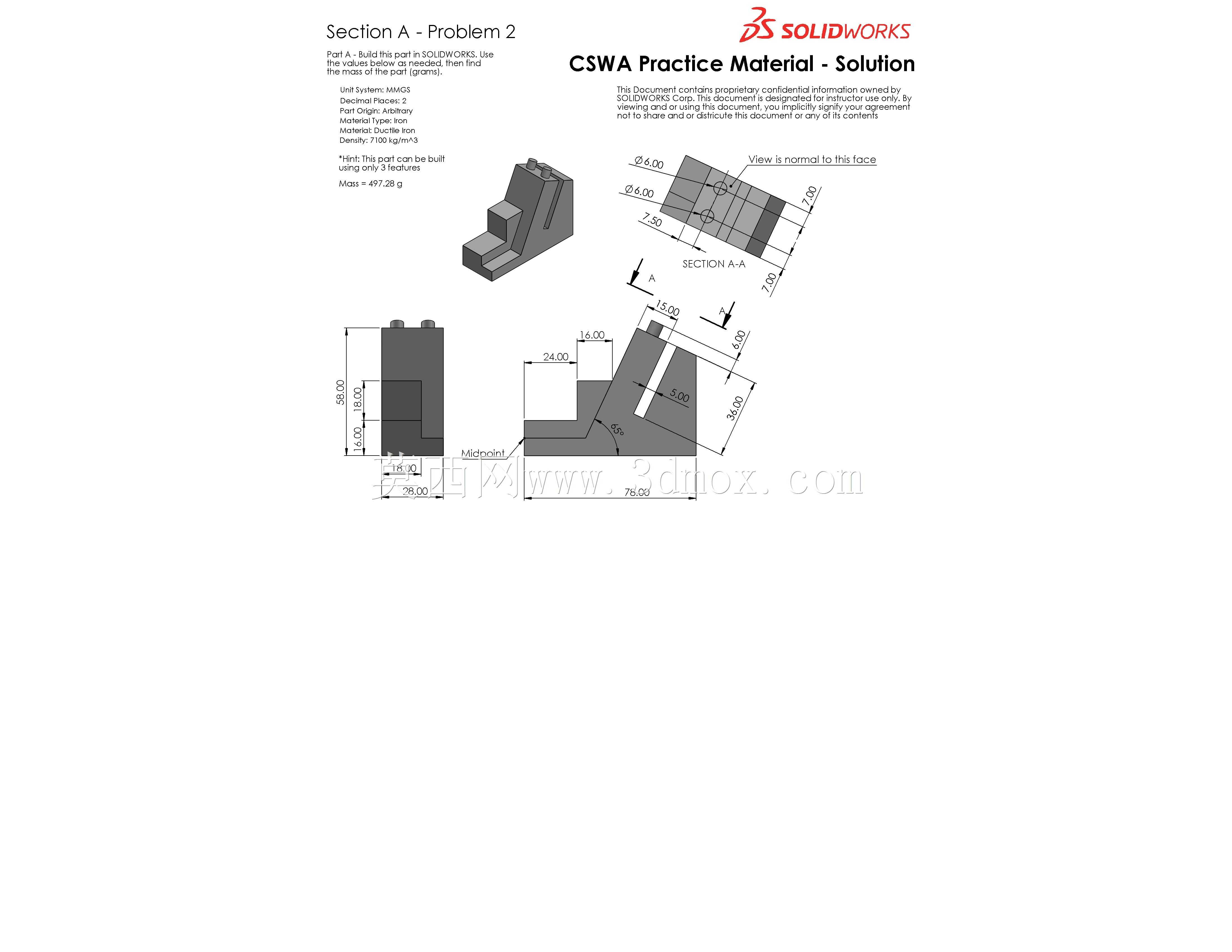

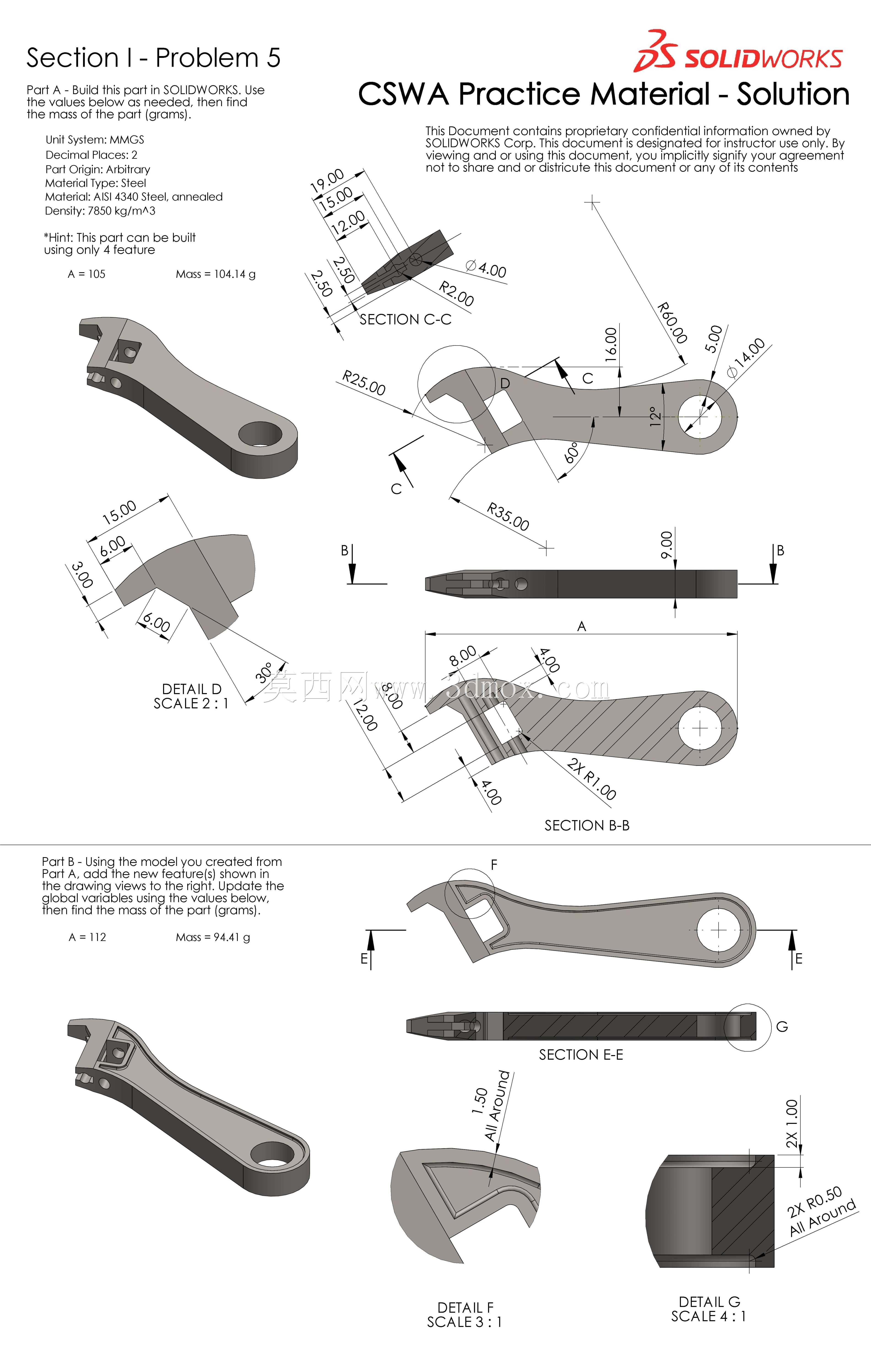

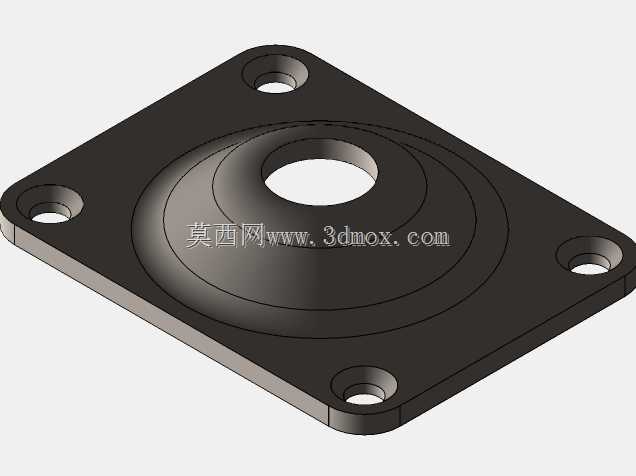

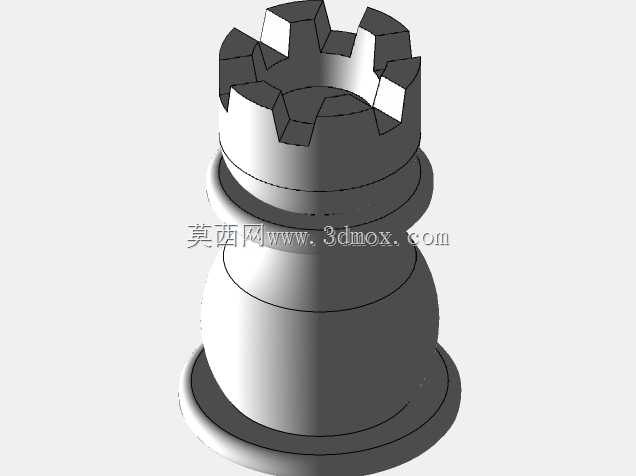

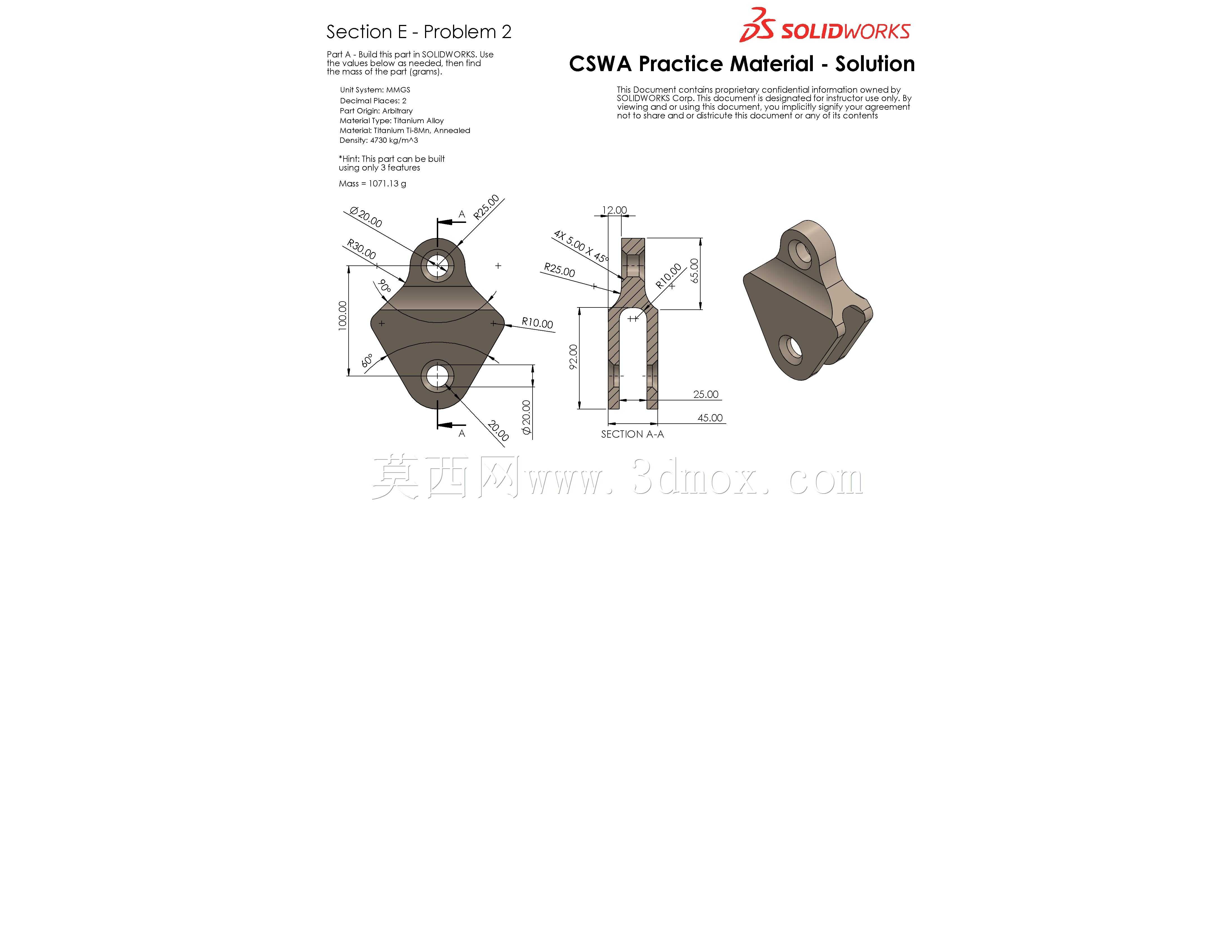

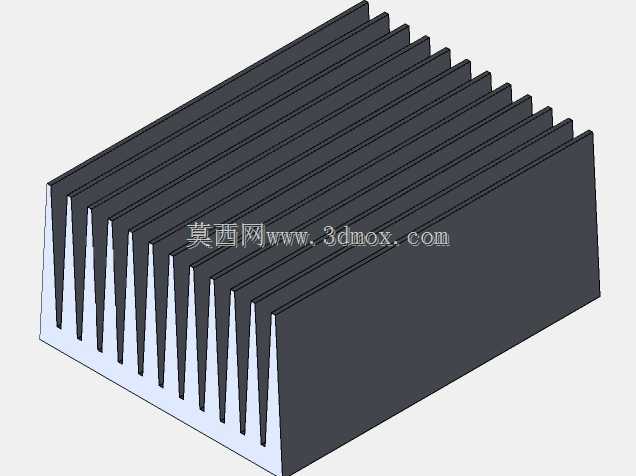

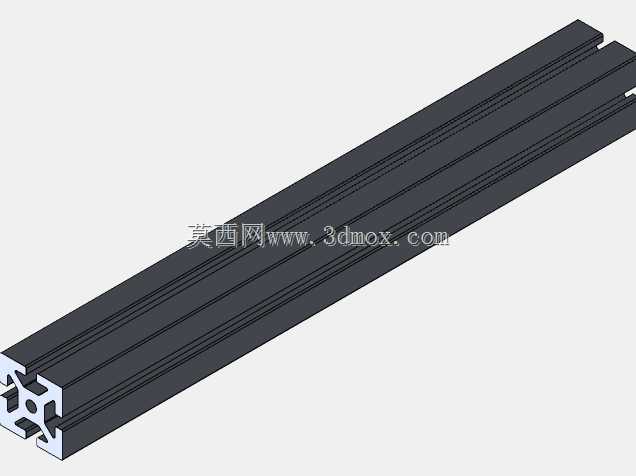

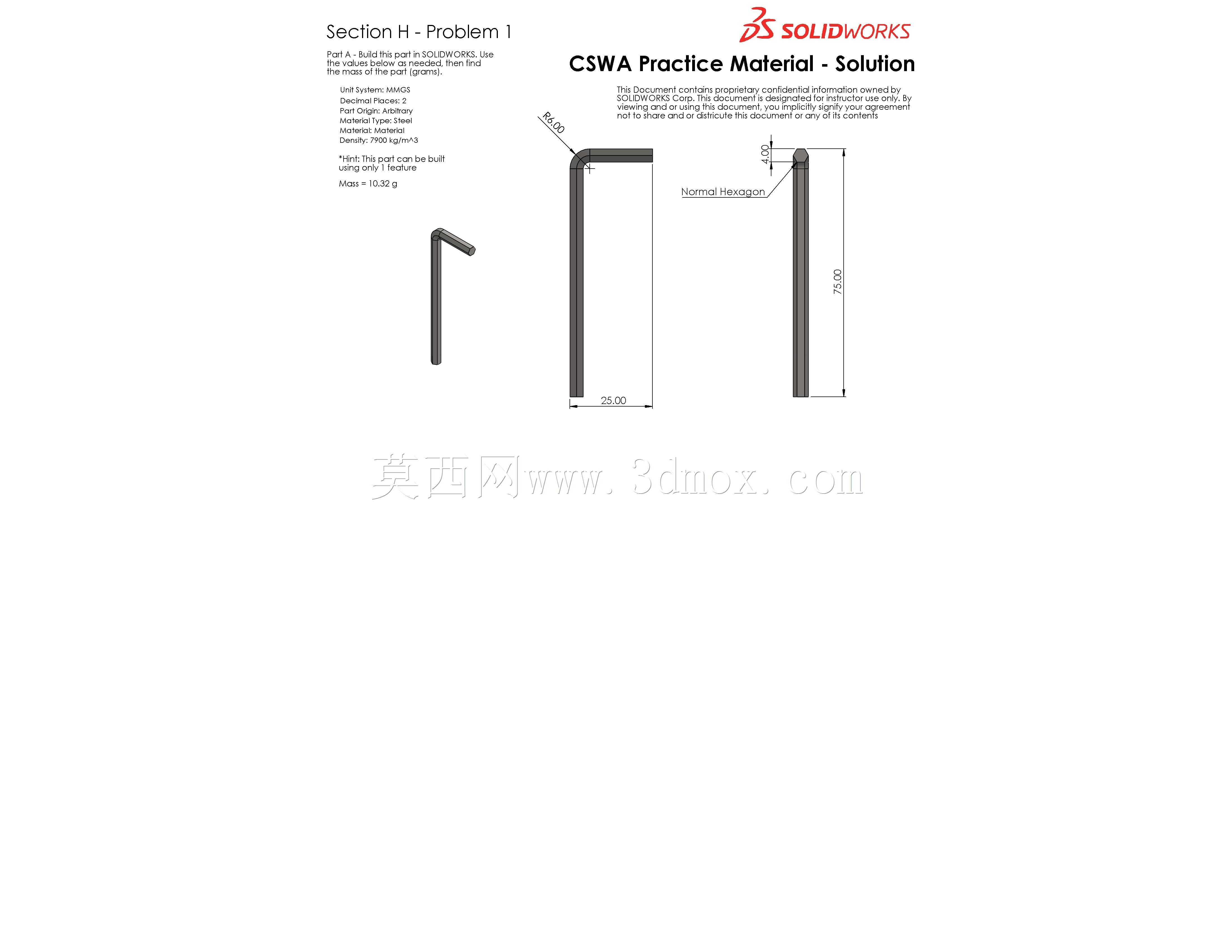

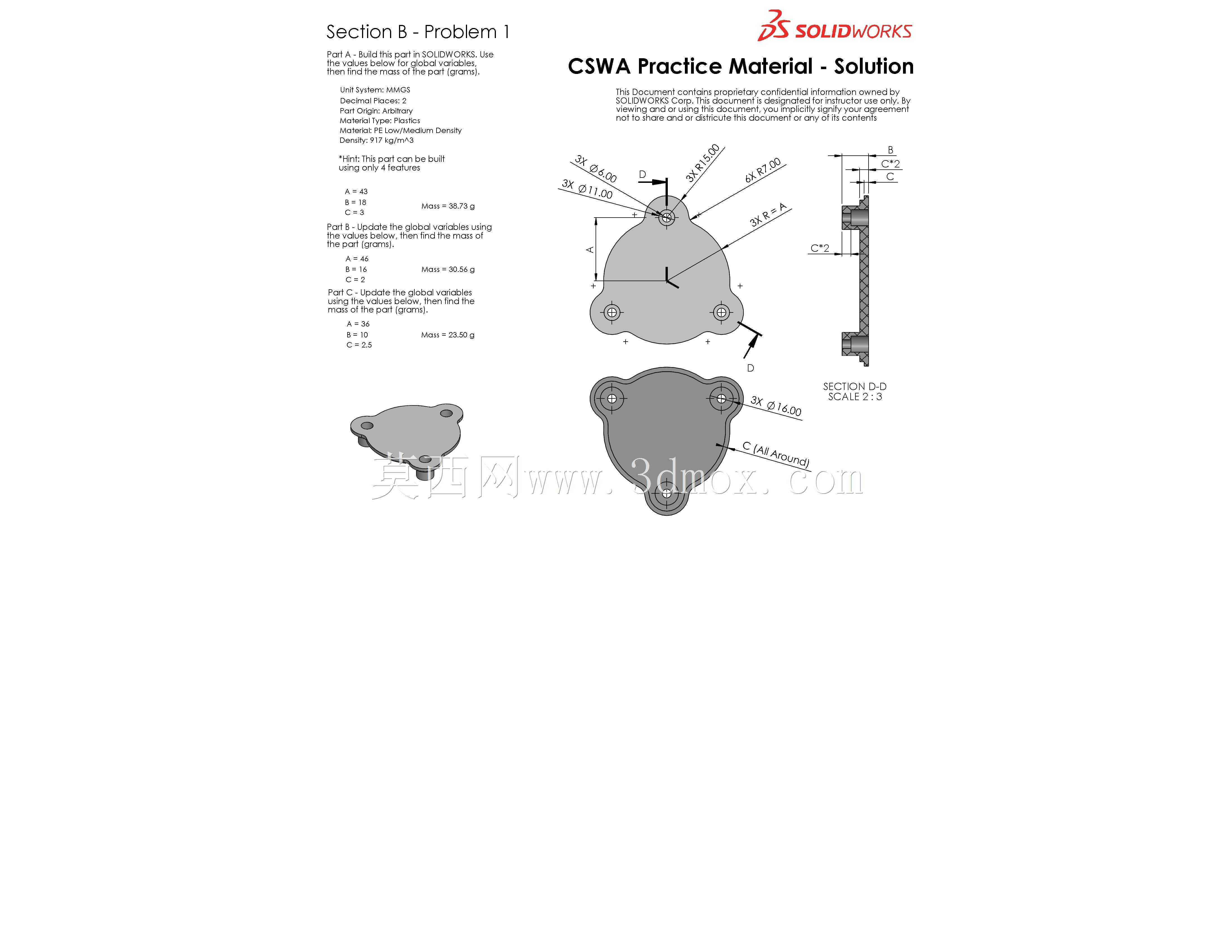

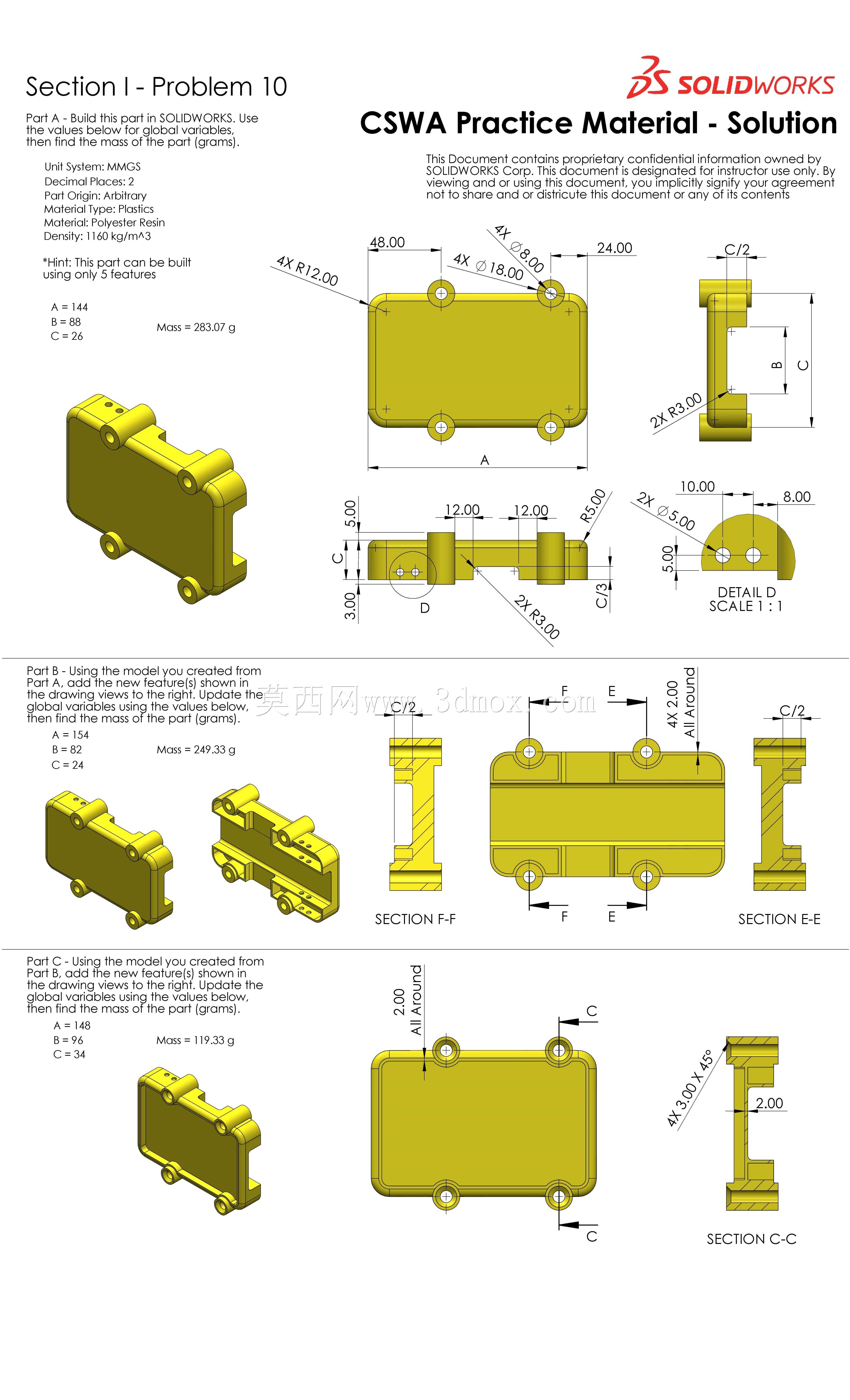

CSWA认证考试实操练习钣金端盖零件

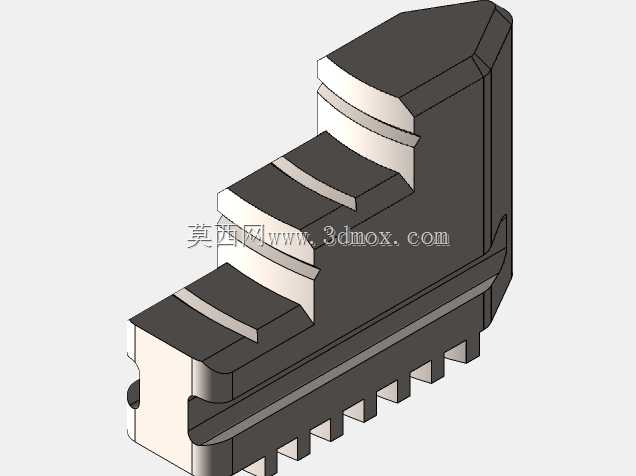

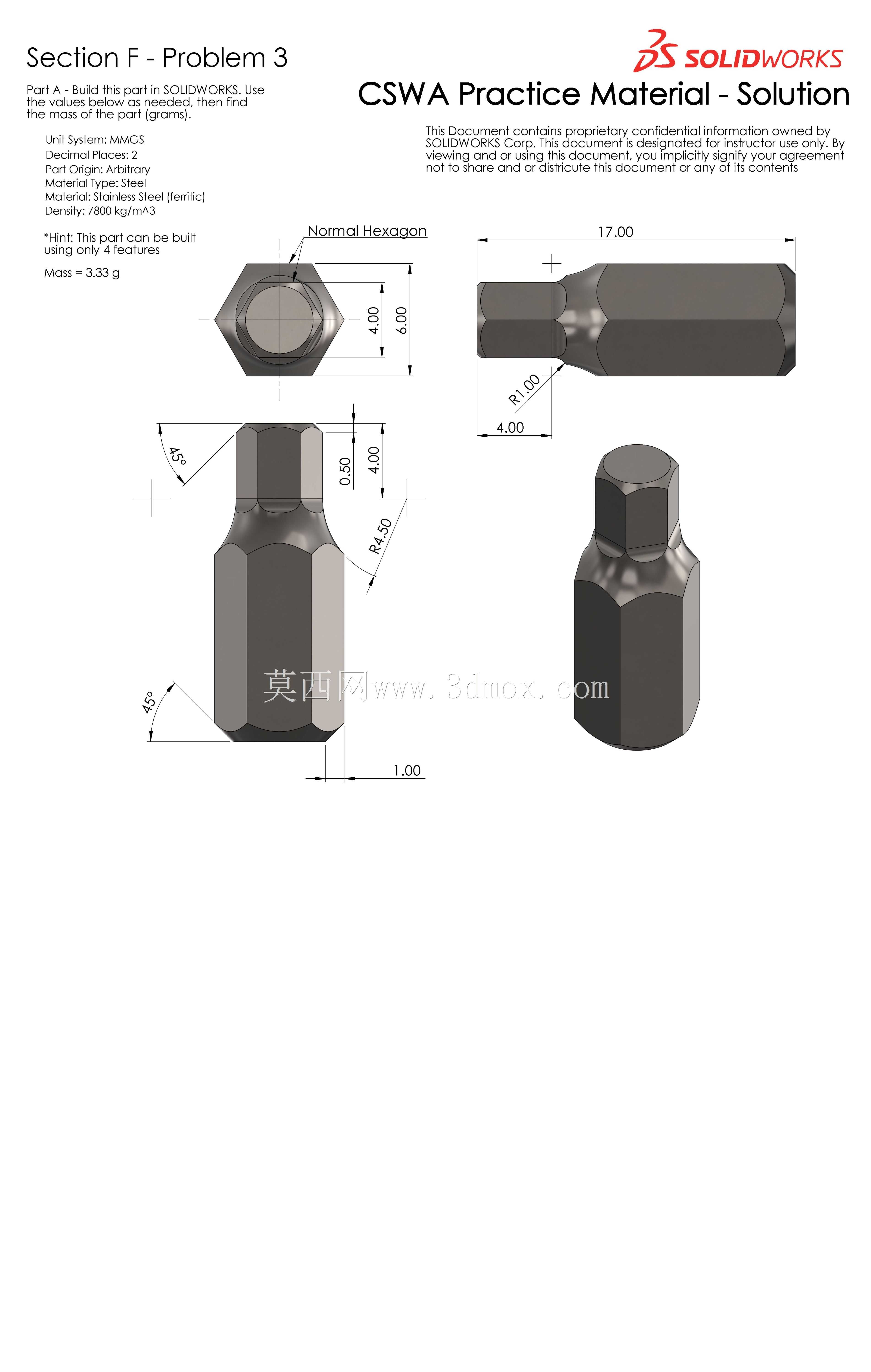

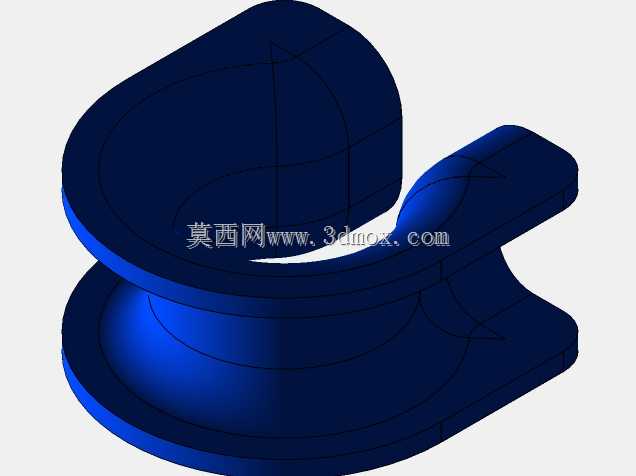

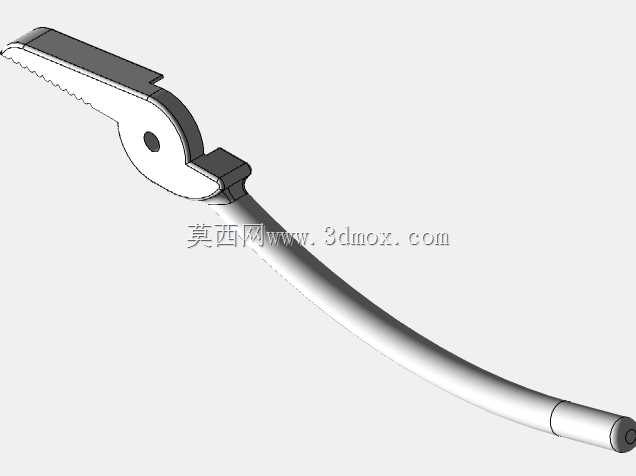

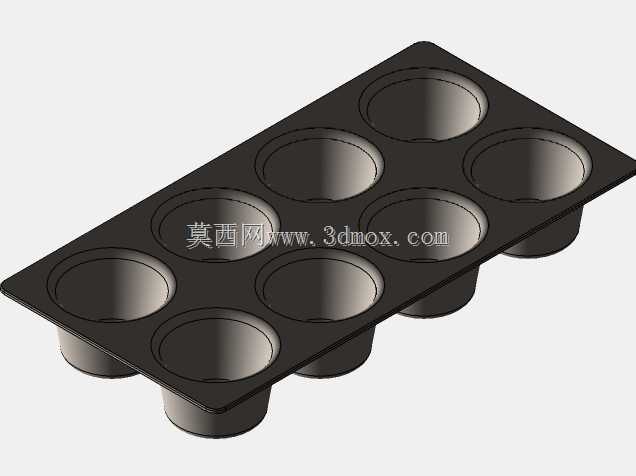

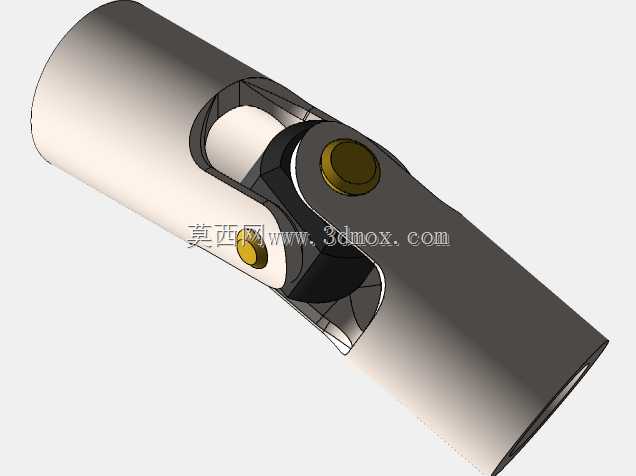

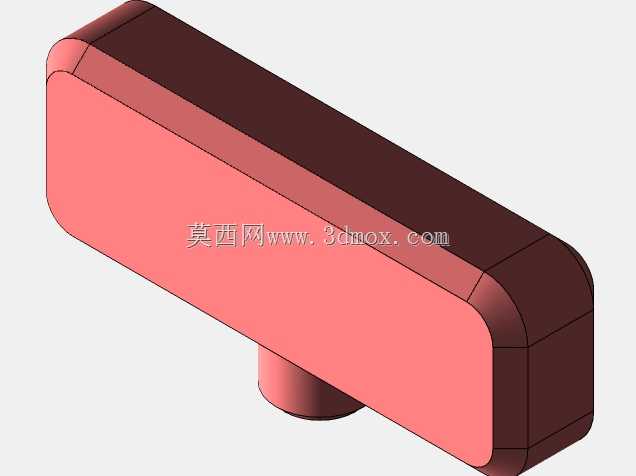

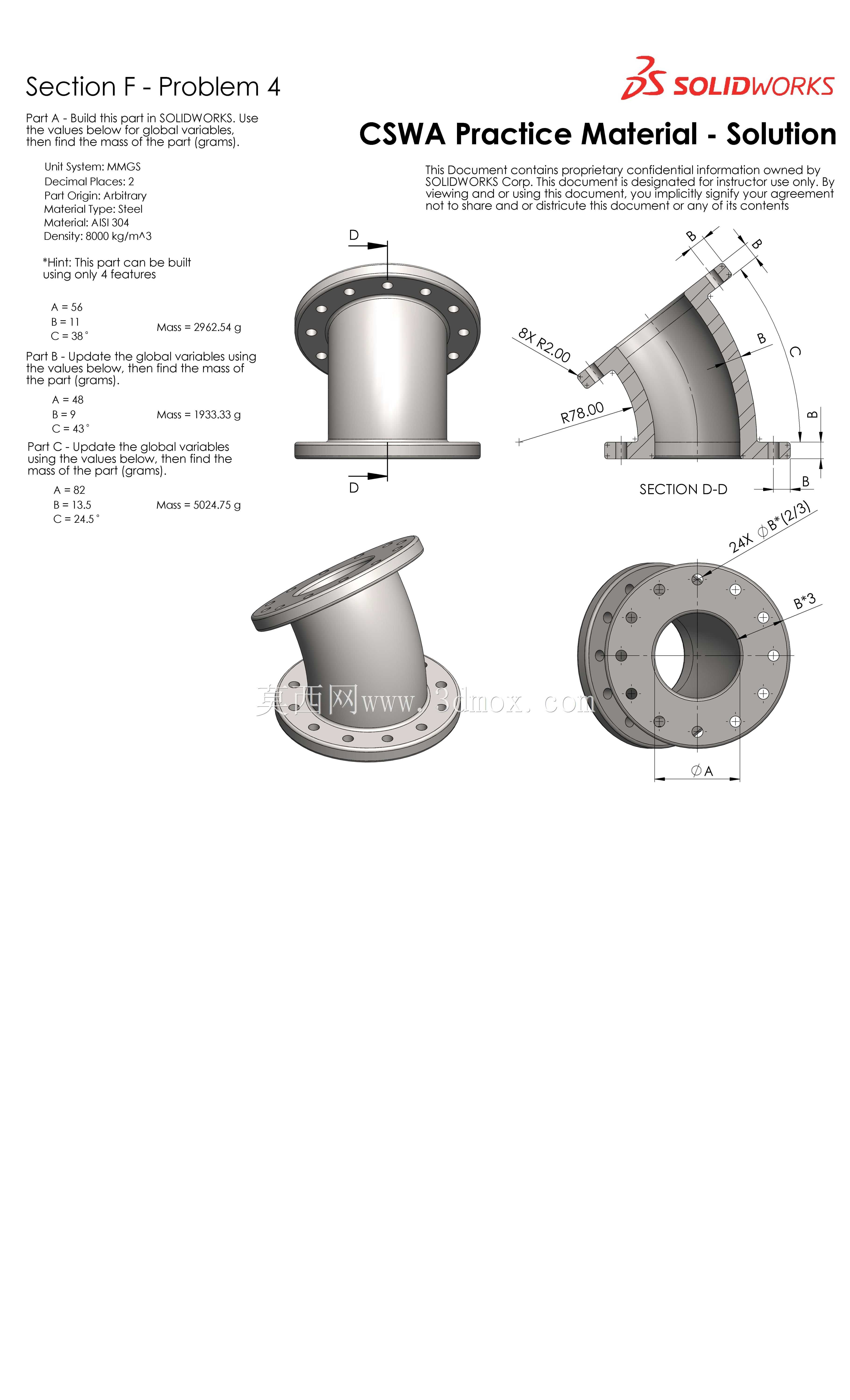

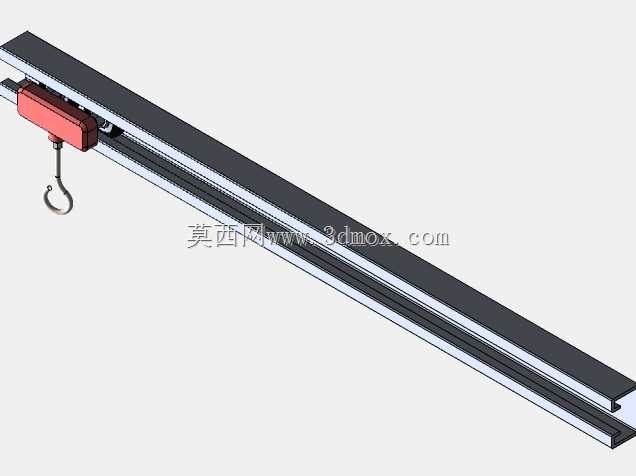

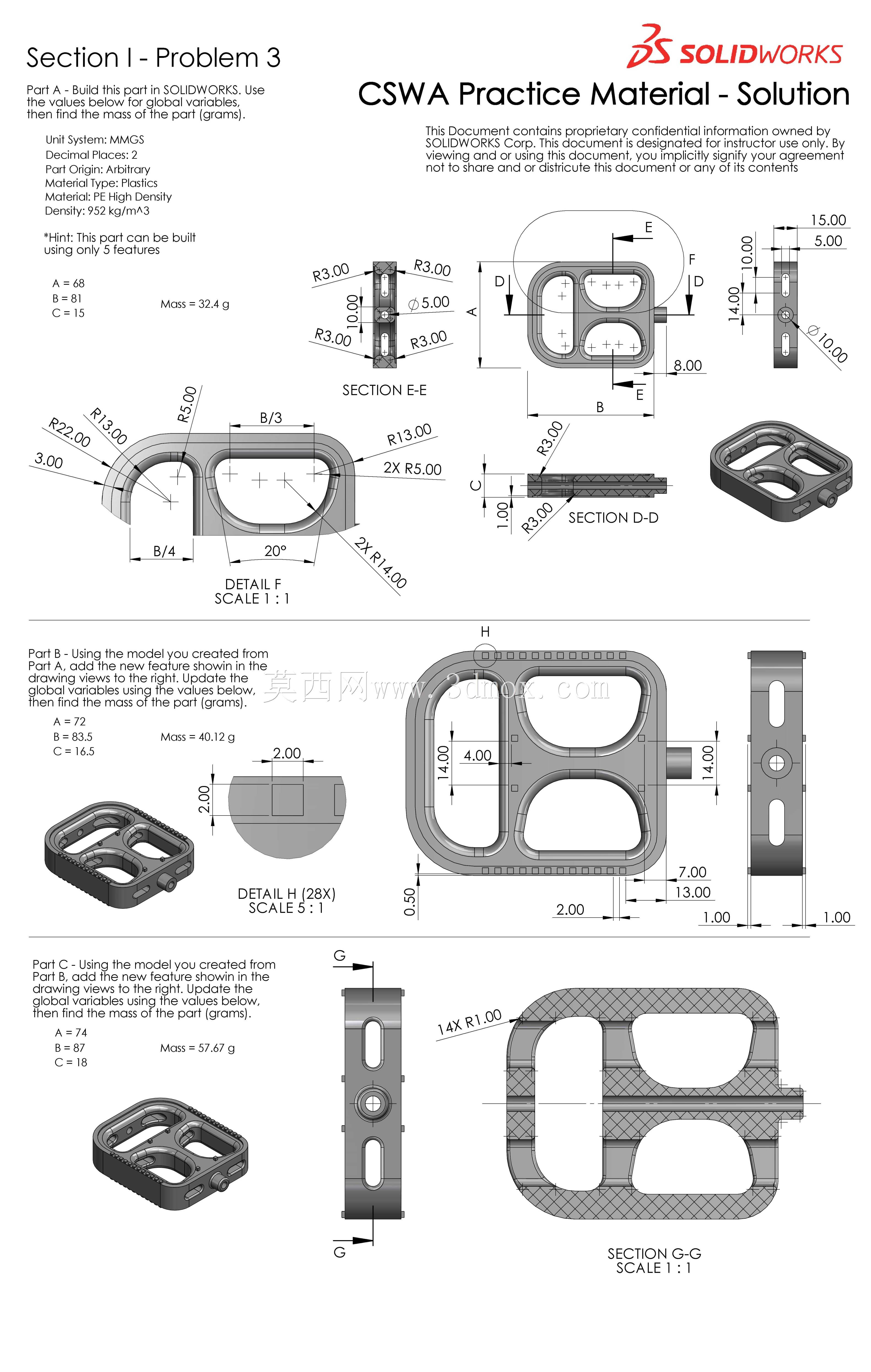

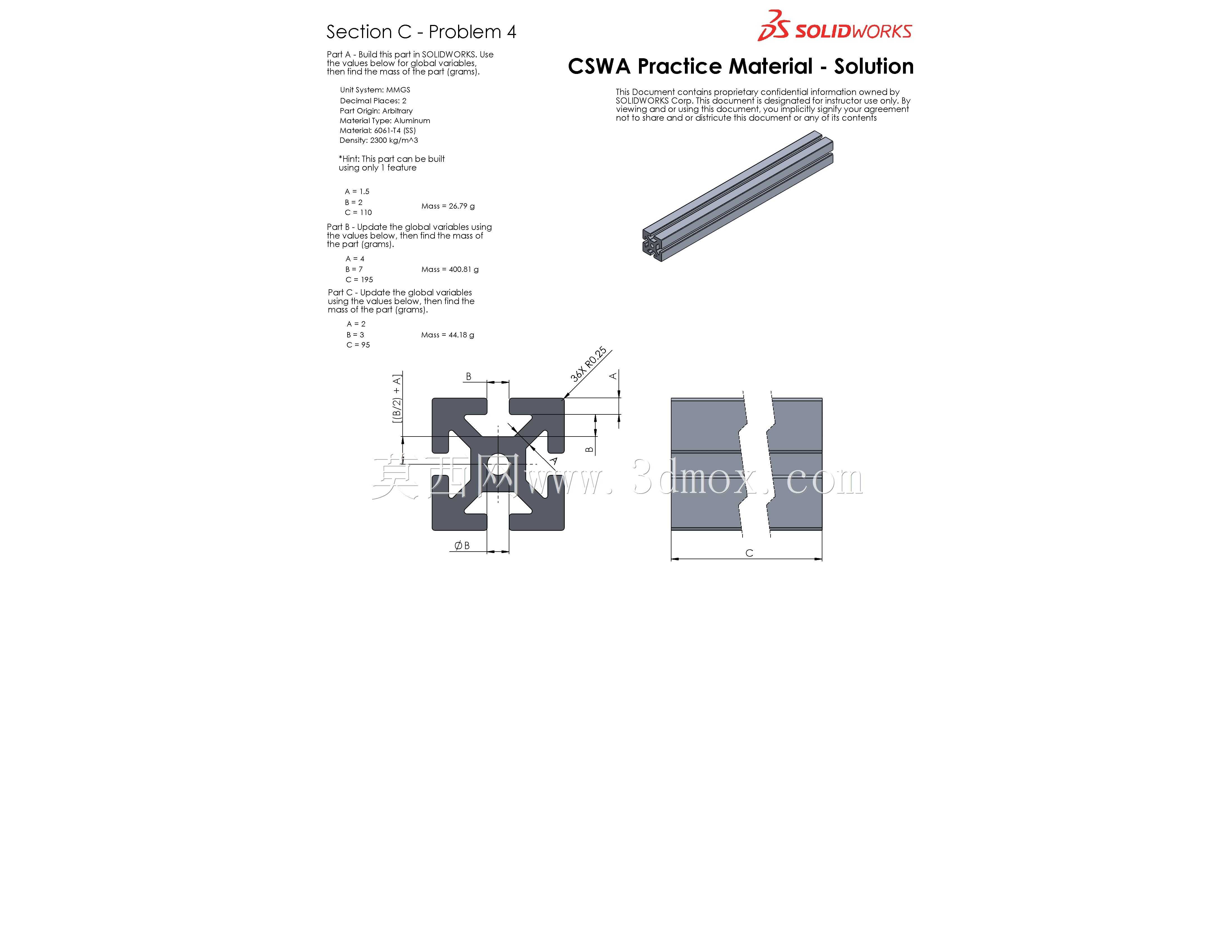

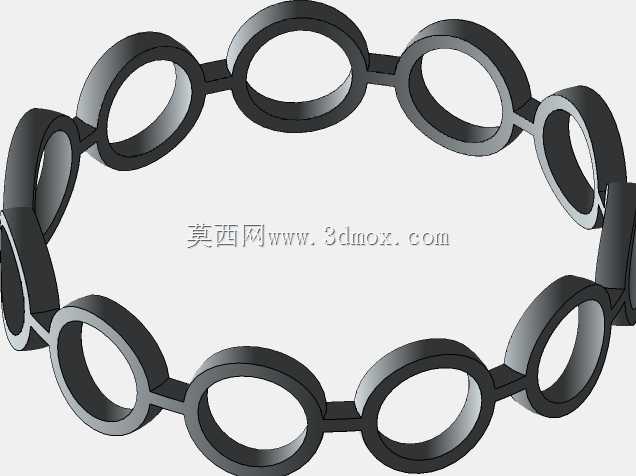

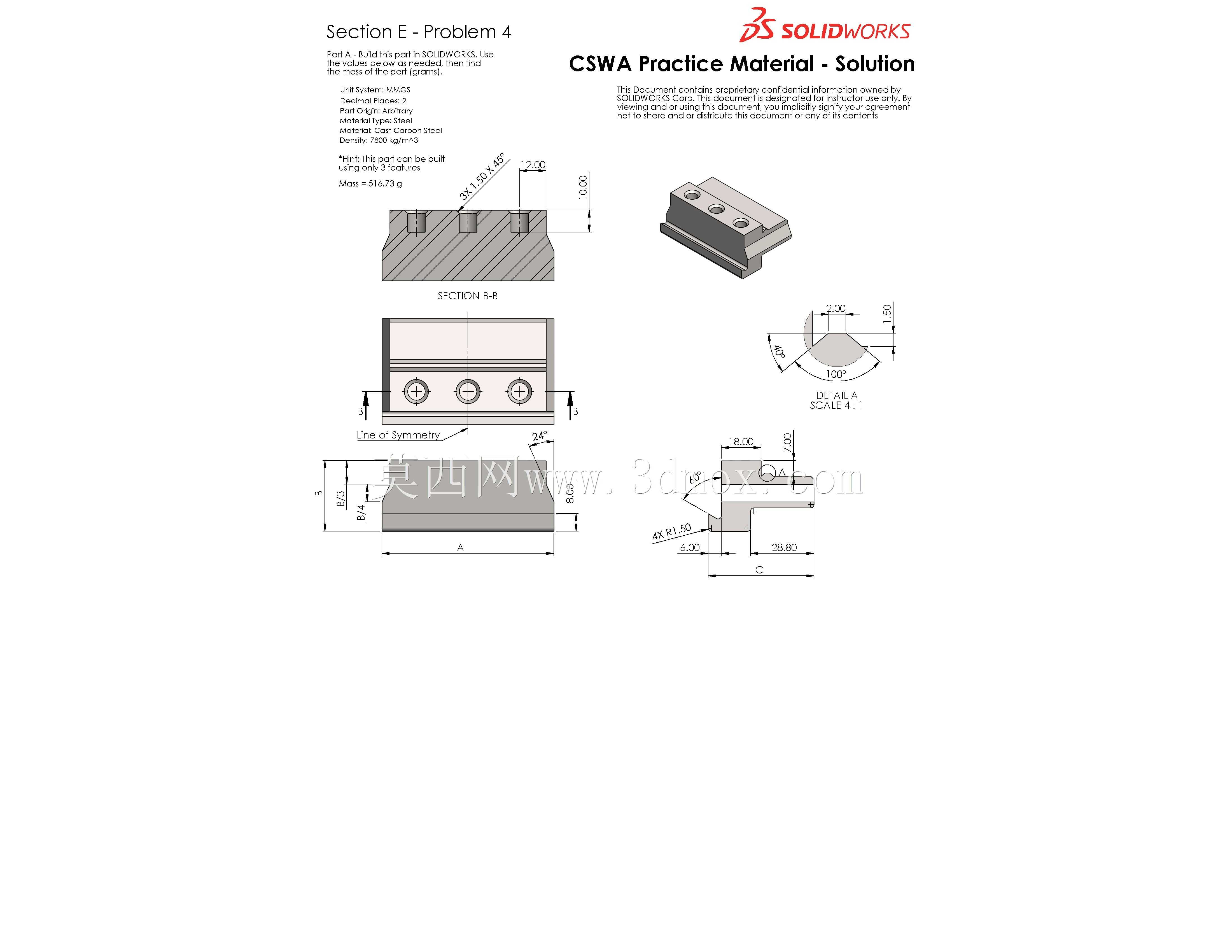

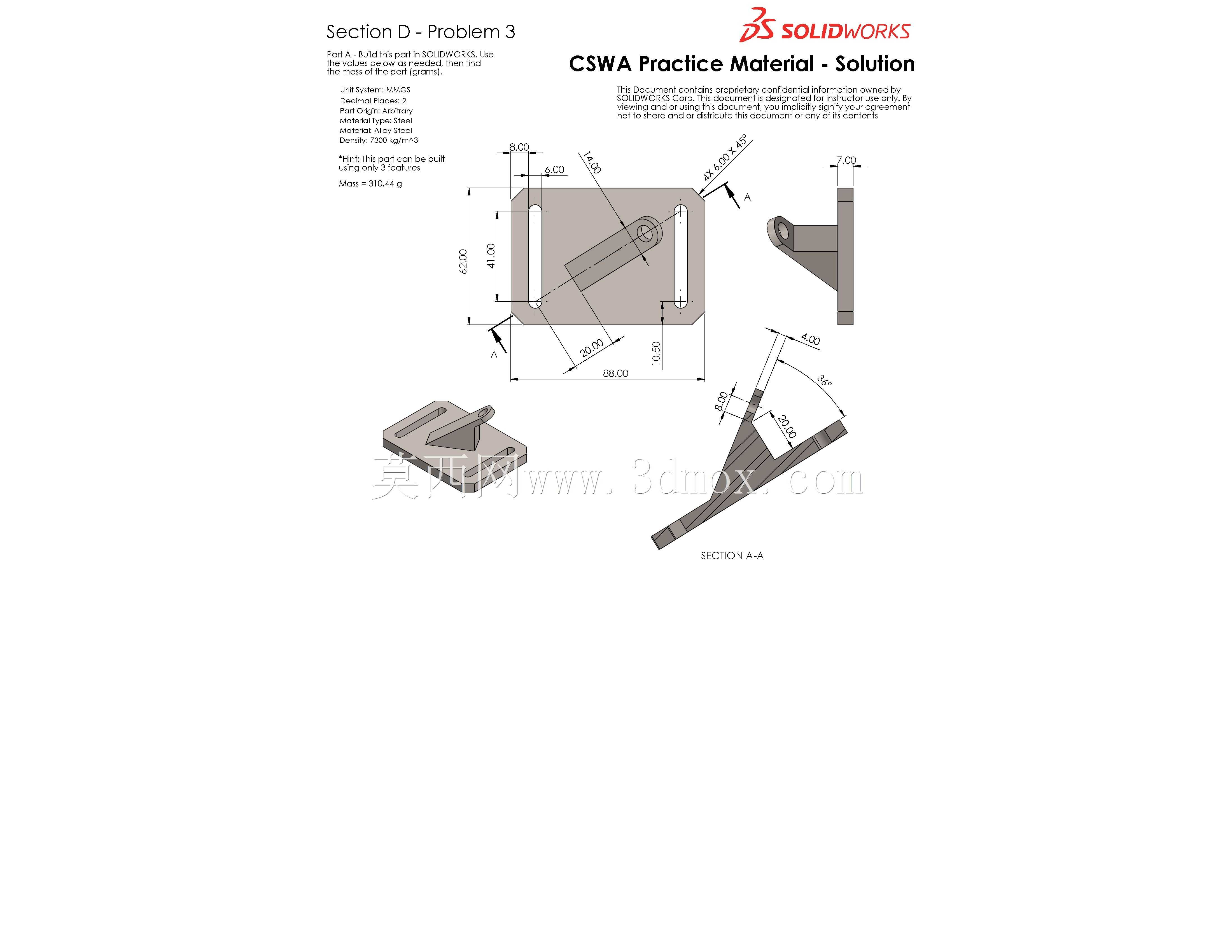

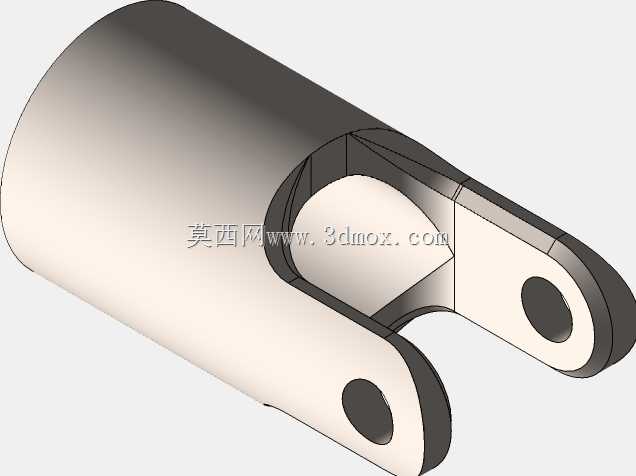

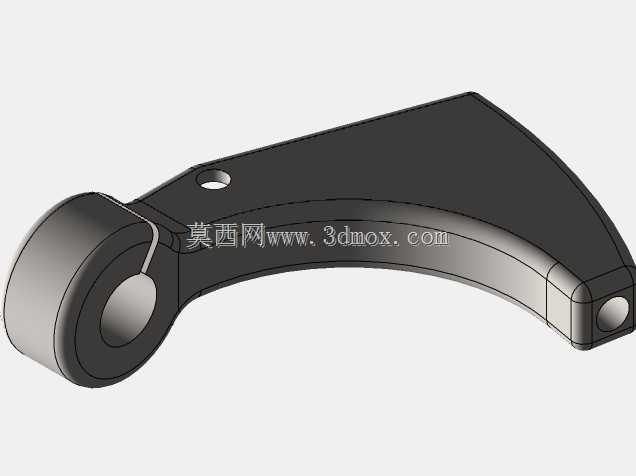

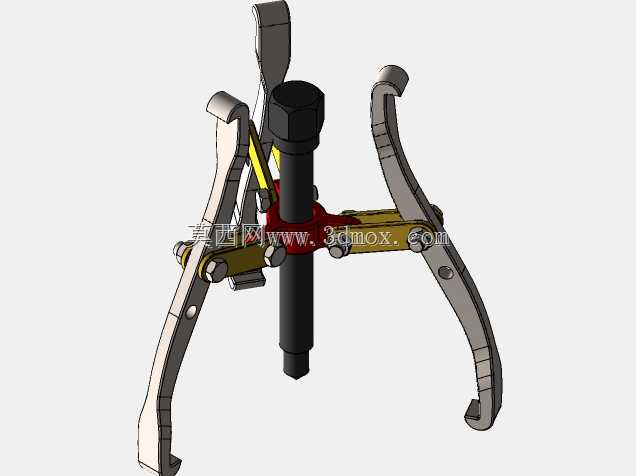

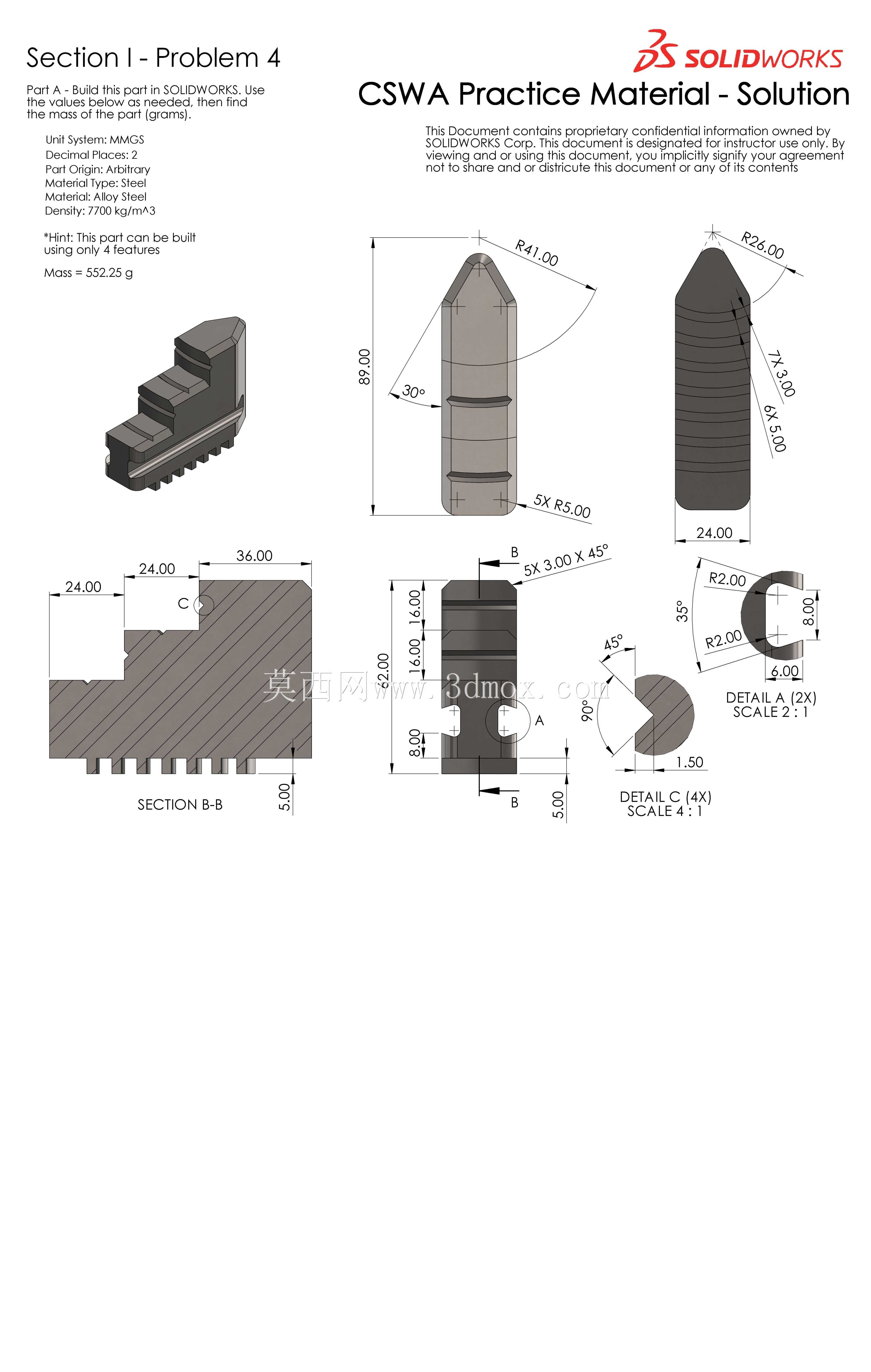

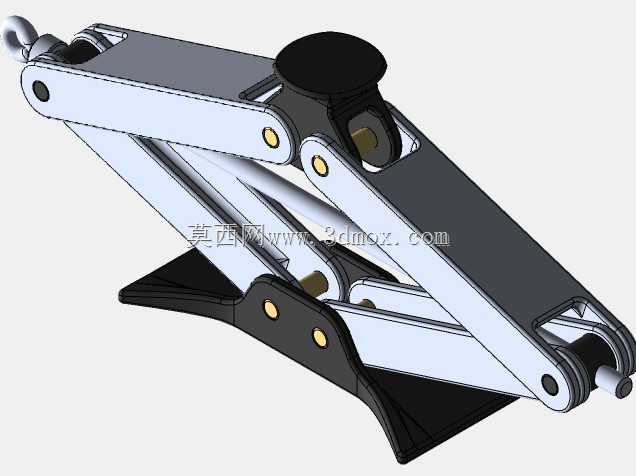

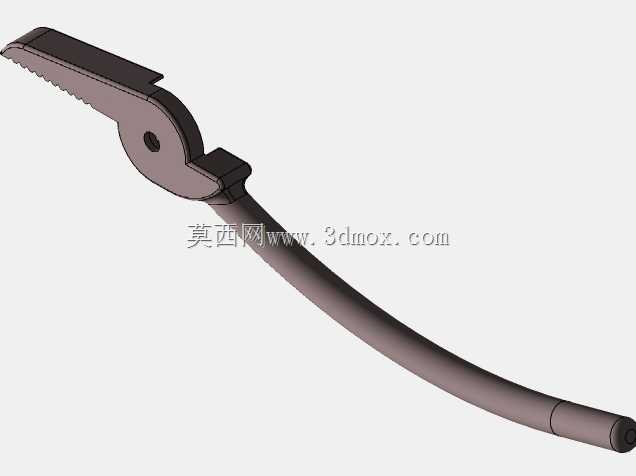

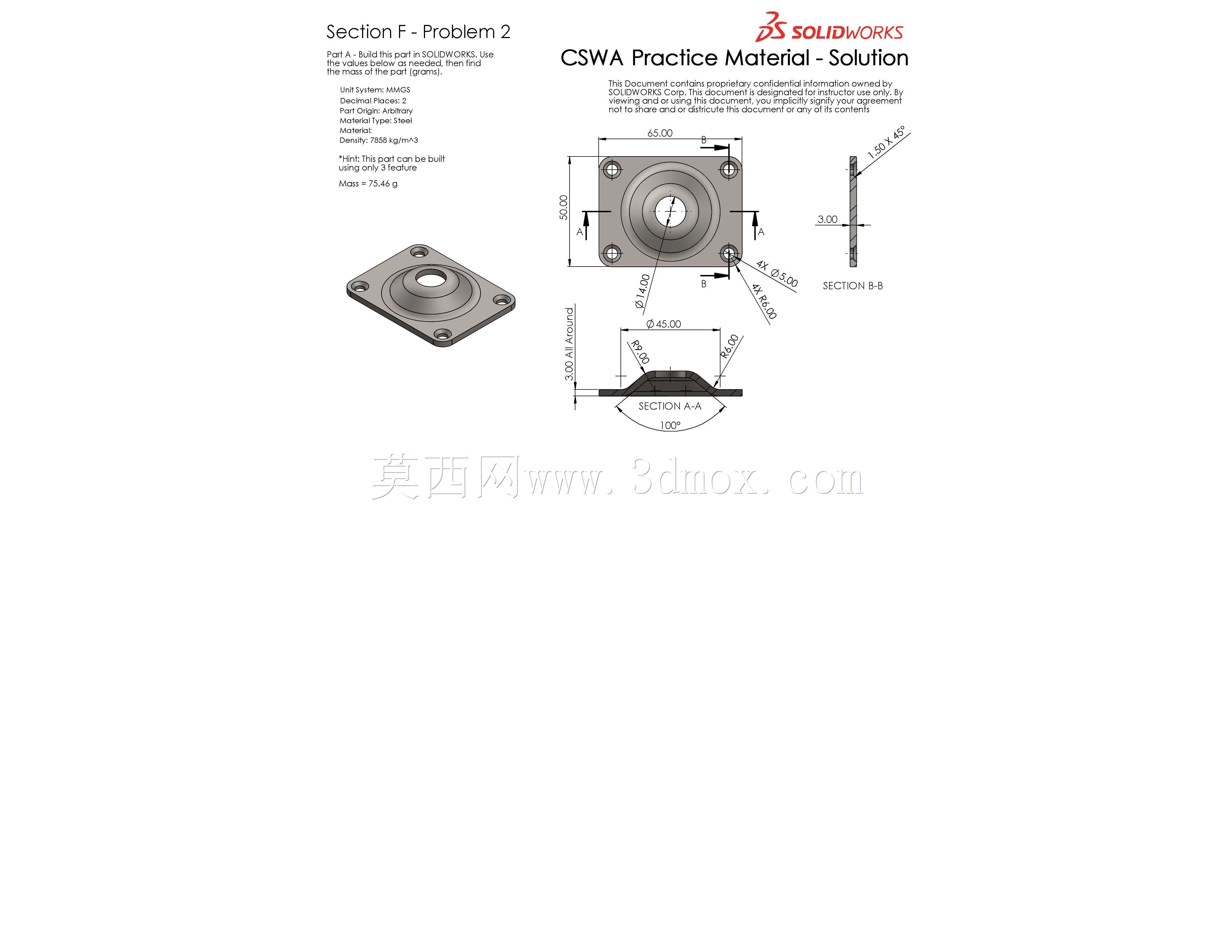

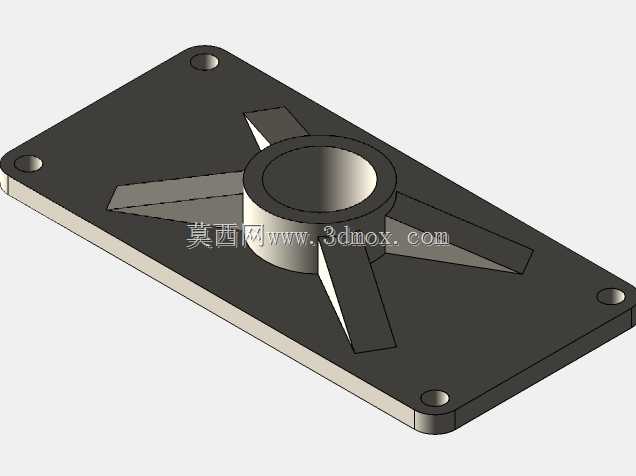

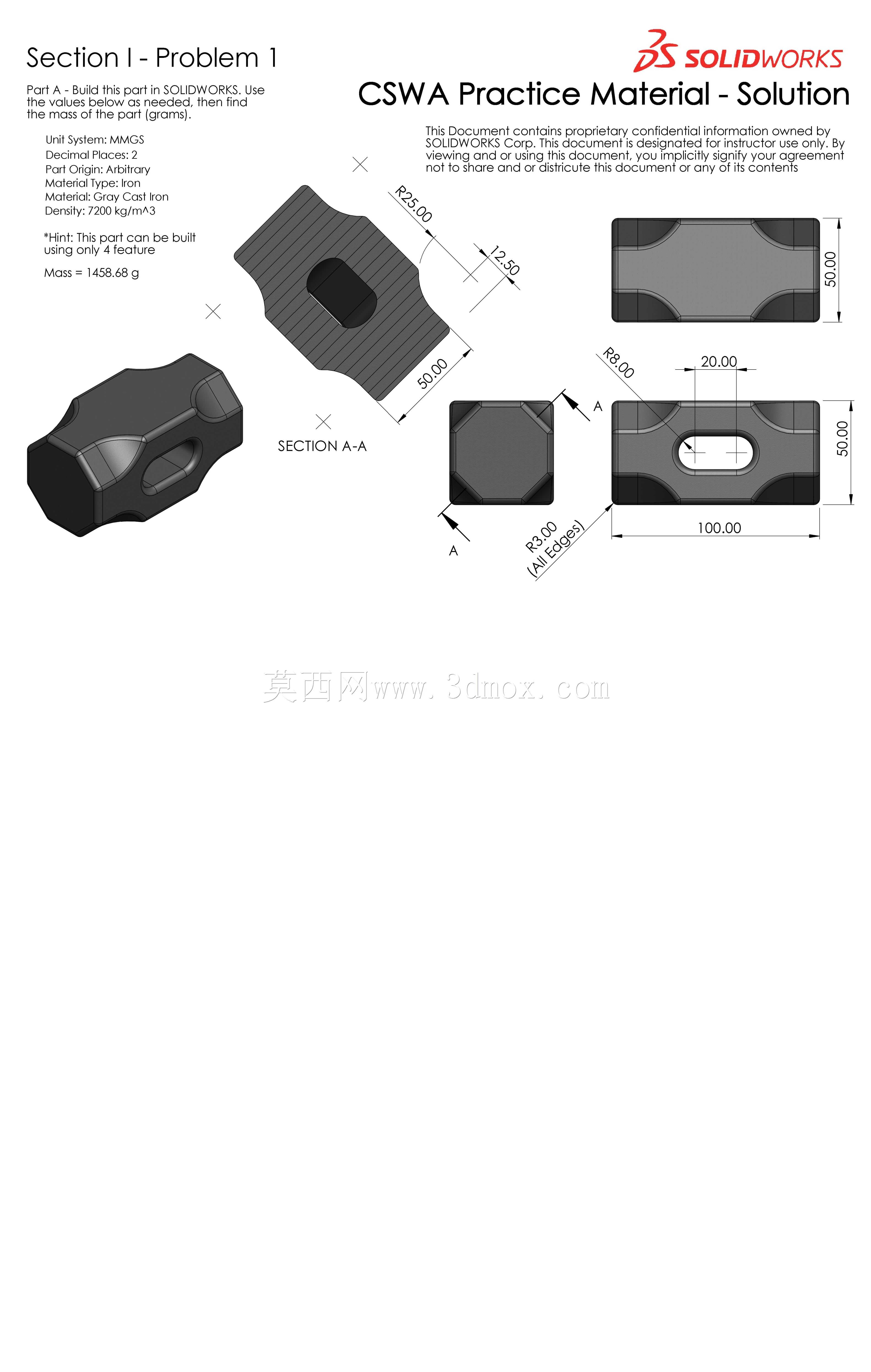

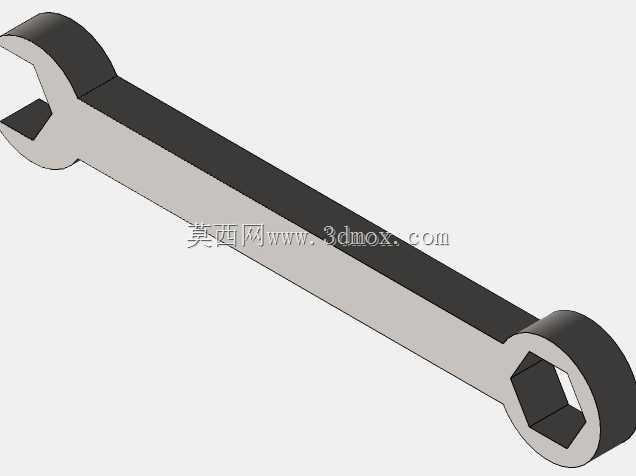

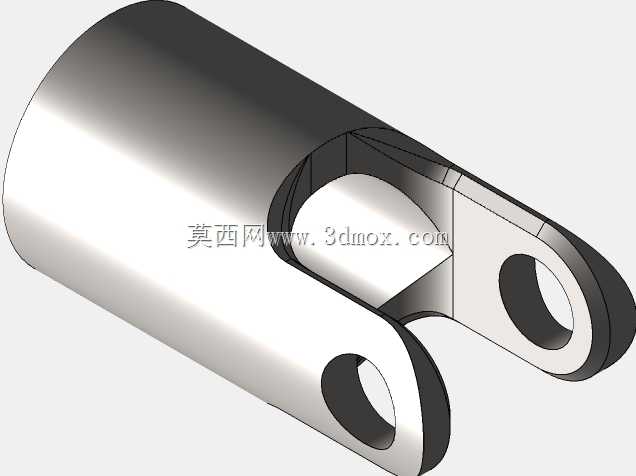

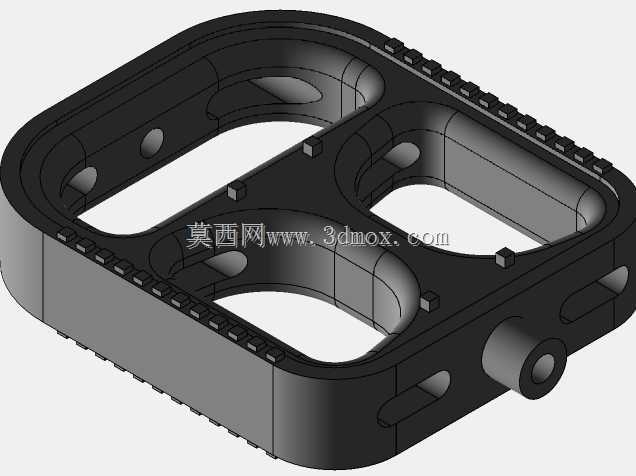

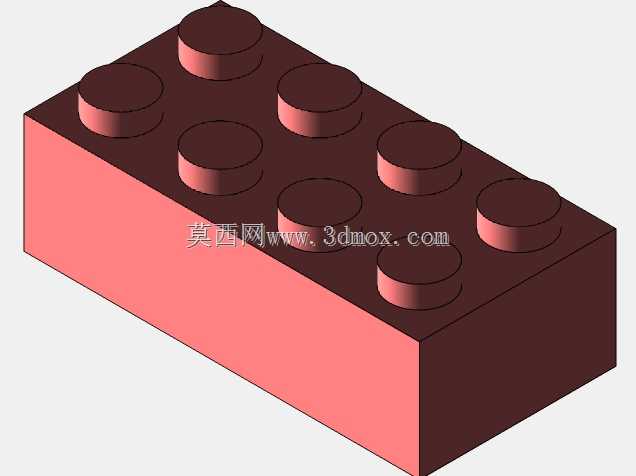

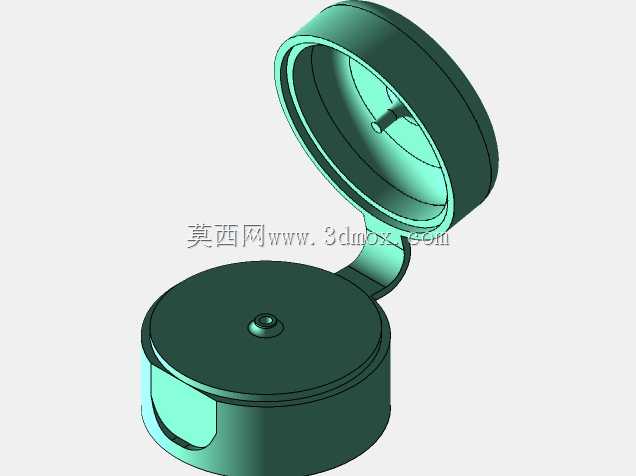

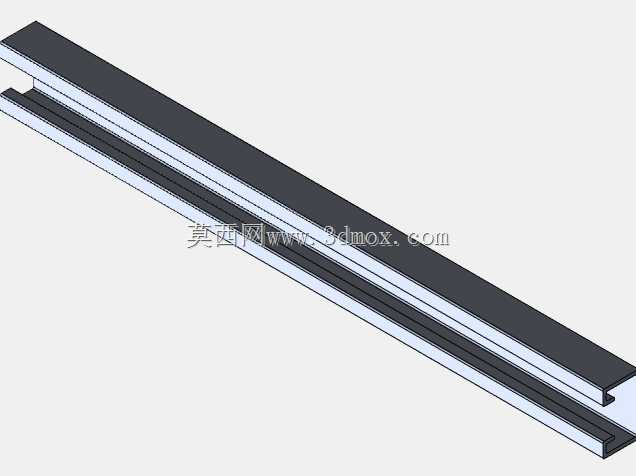

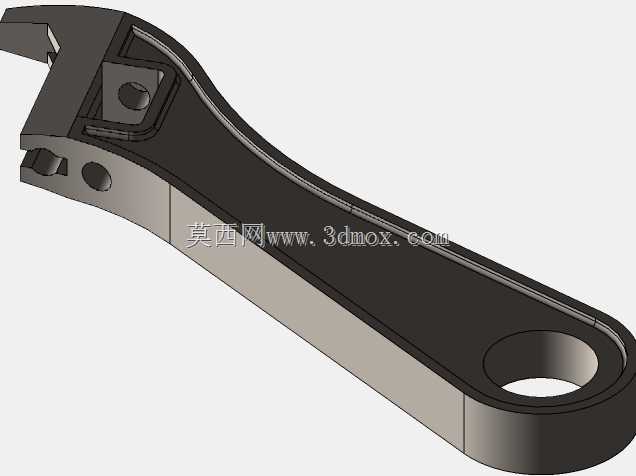

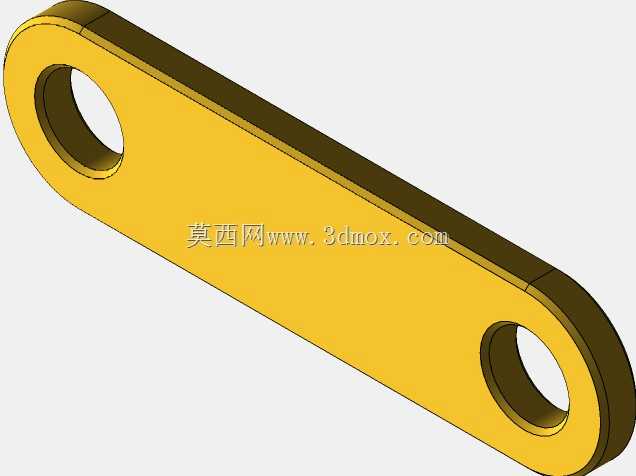

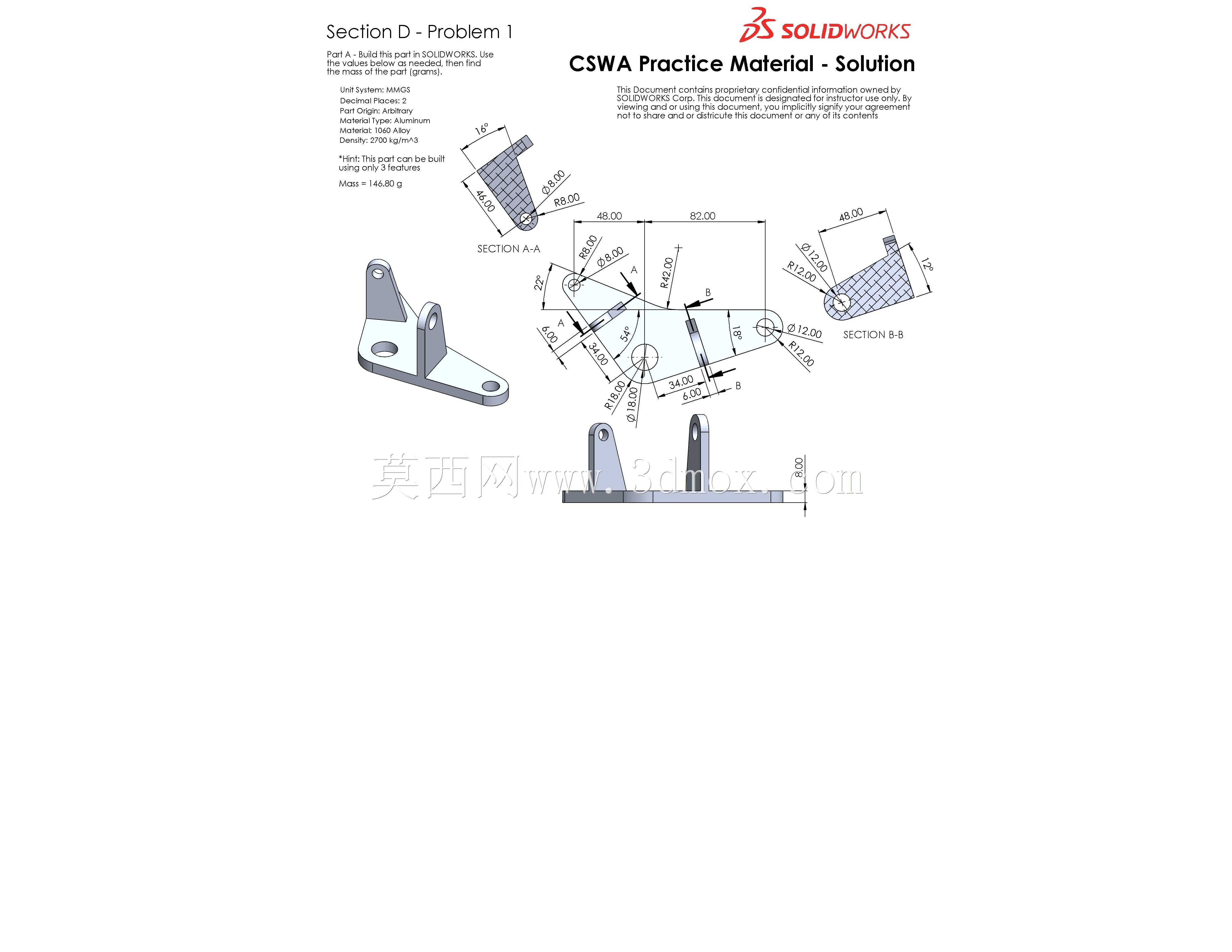

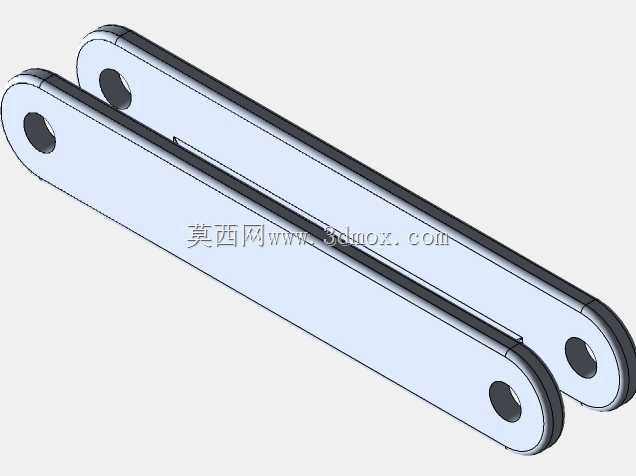

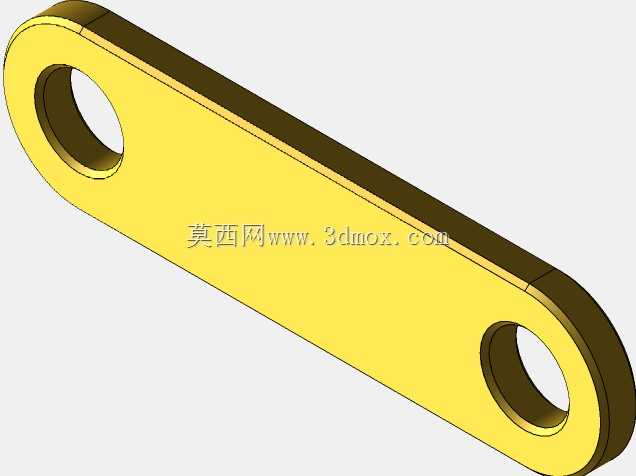

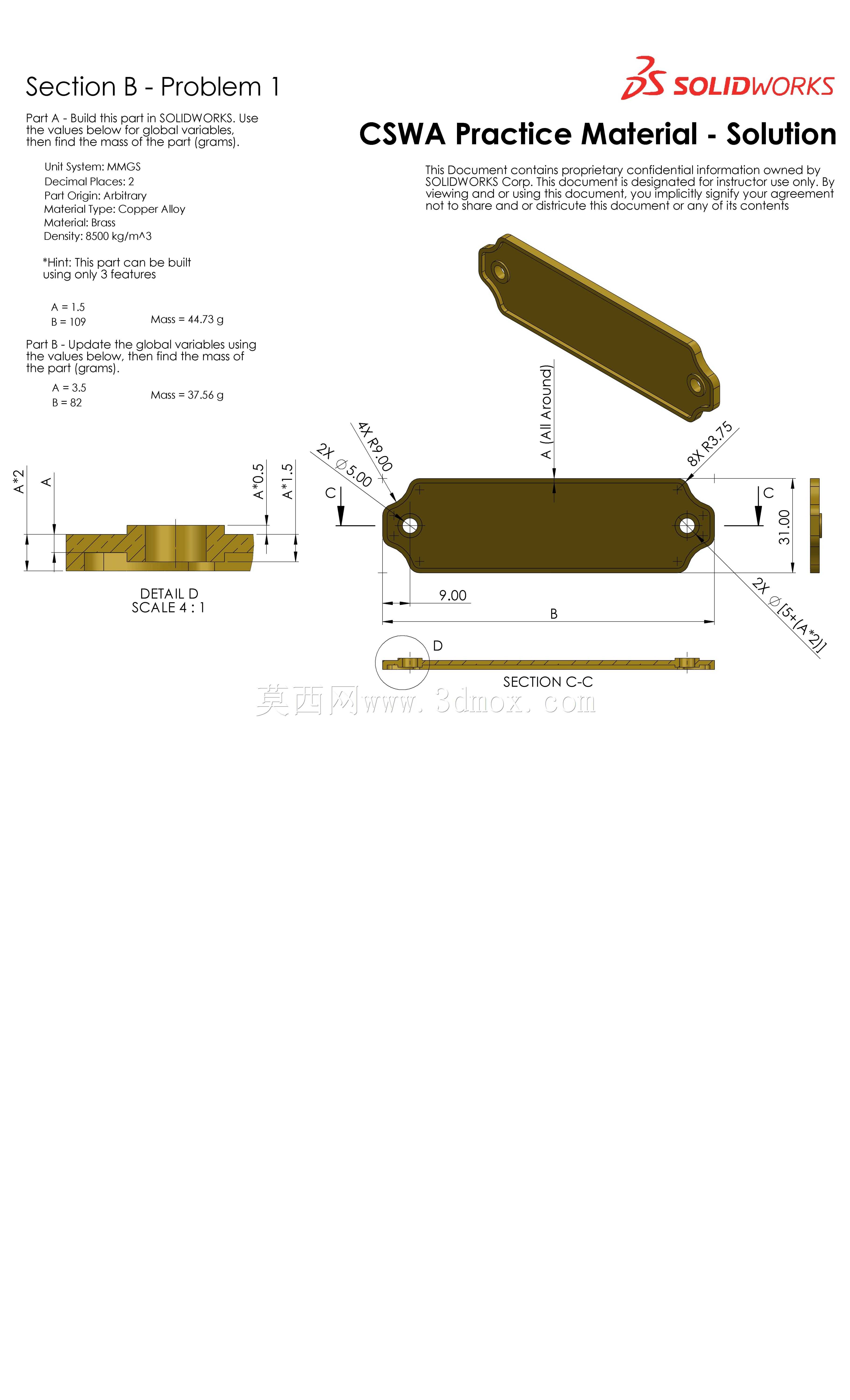

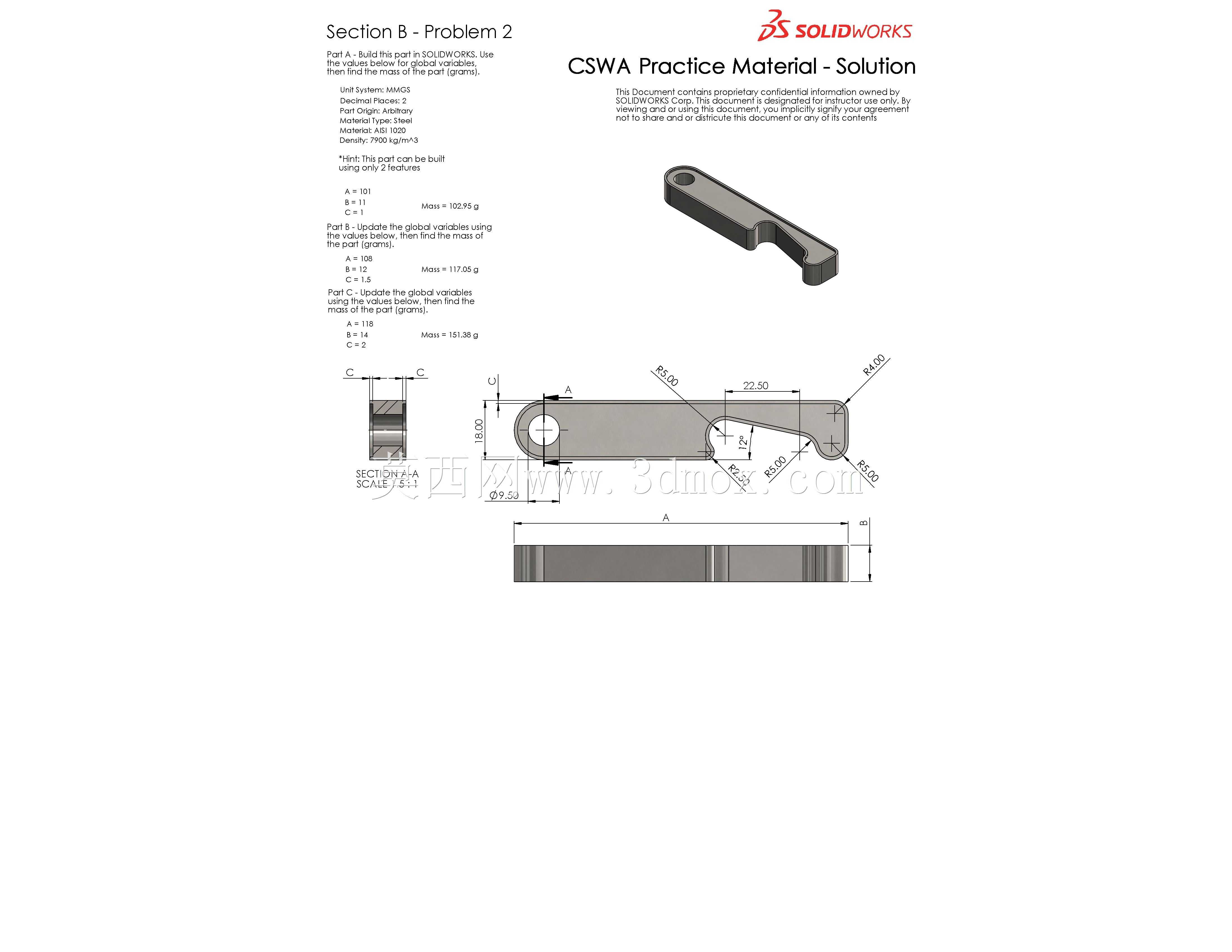

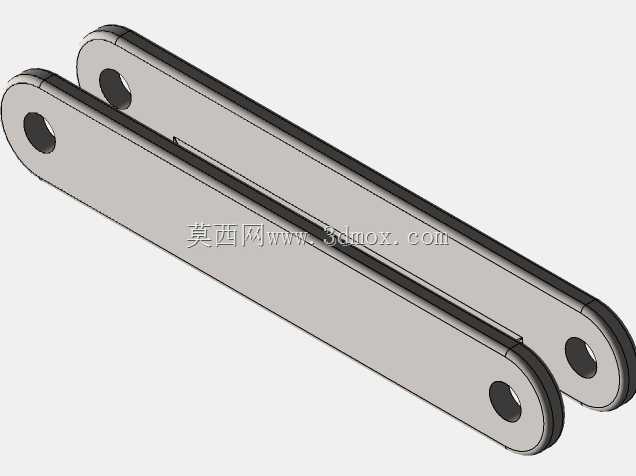

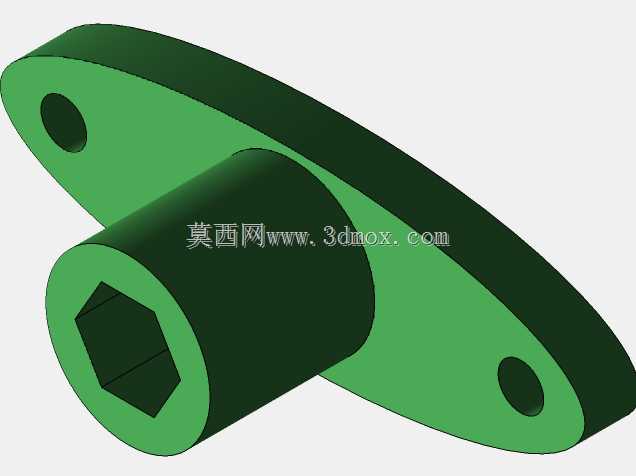

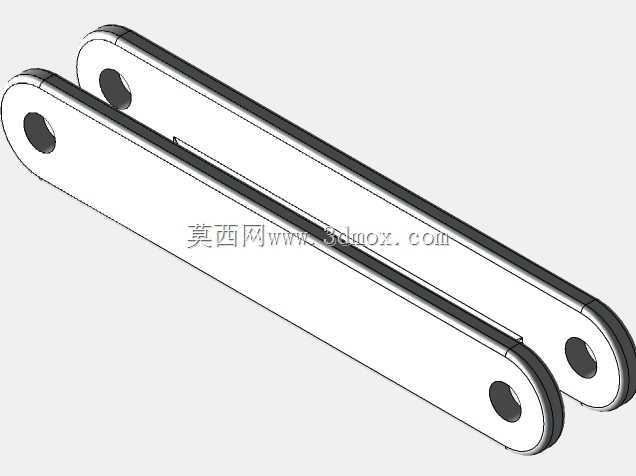

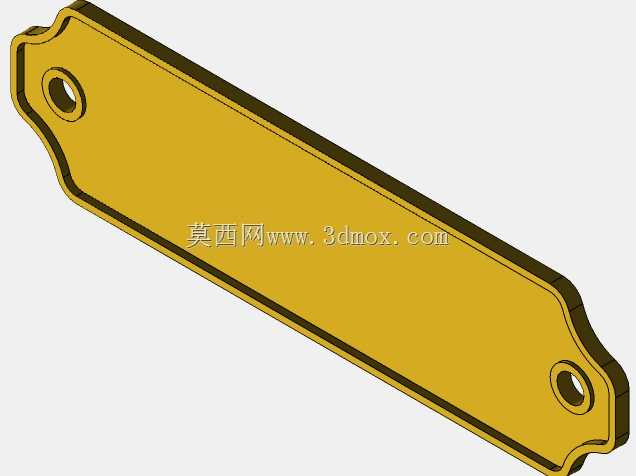

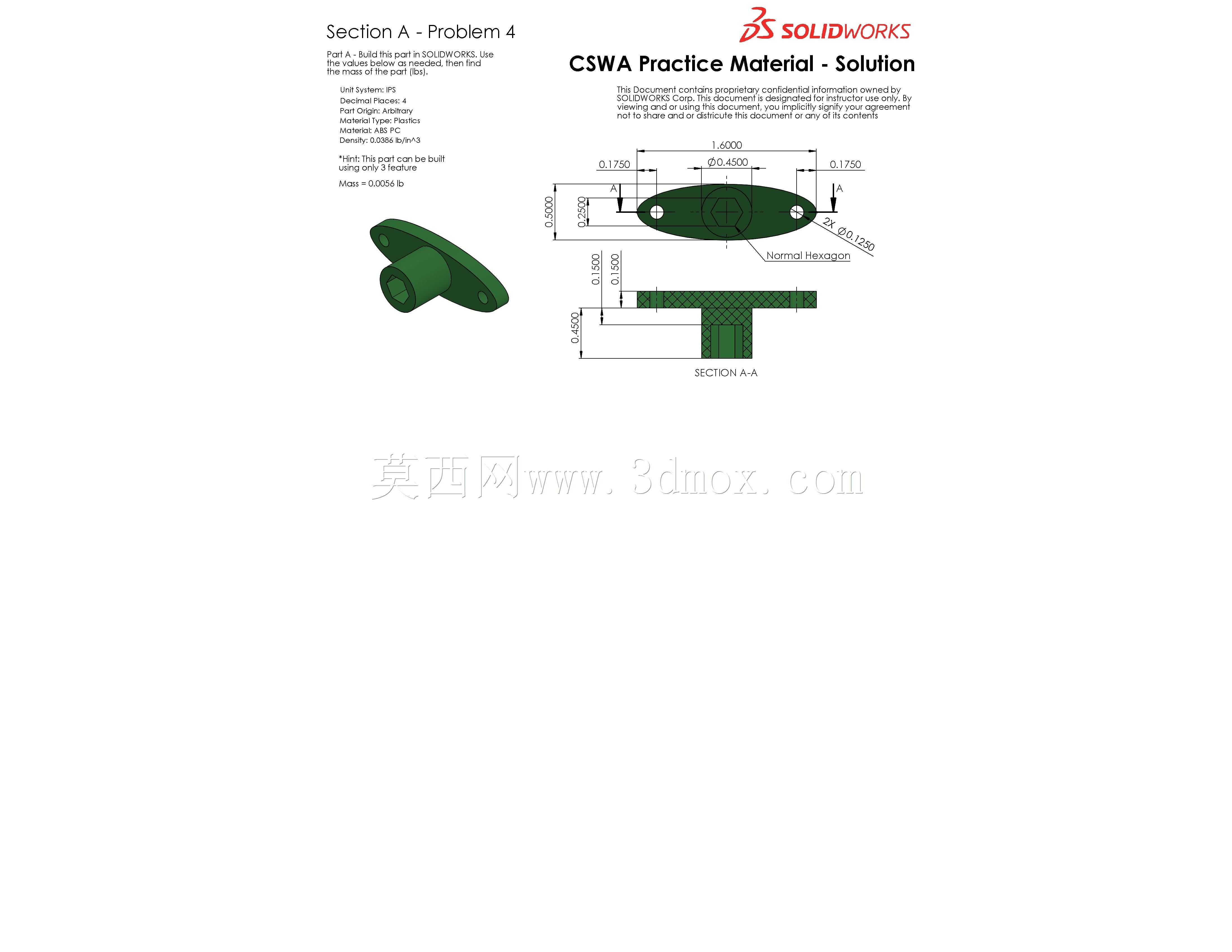

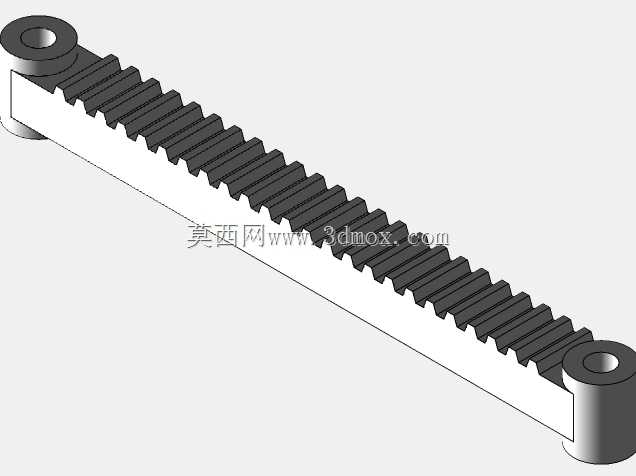

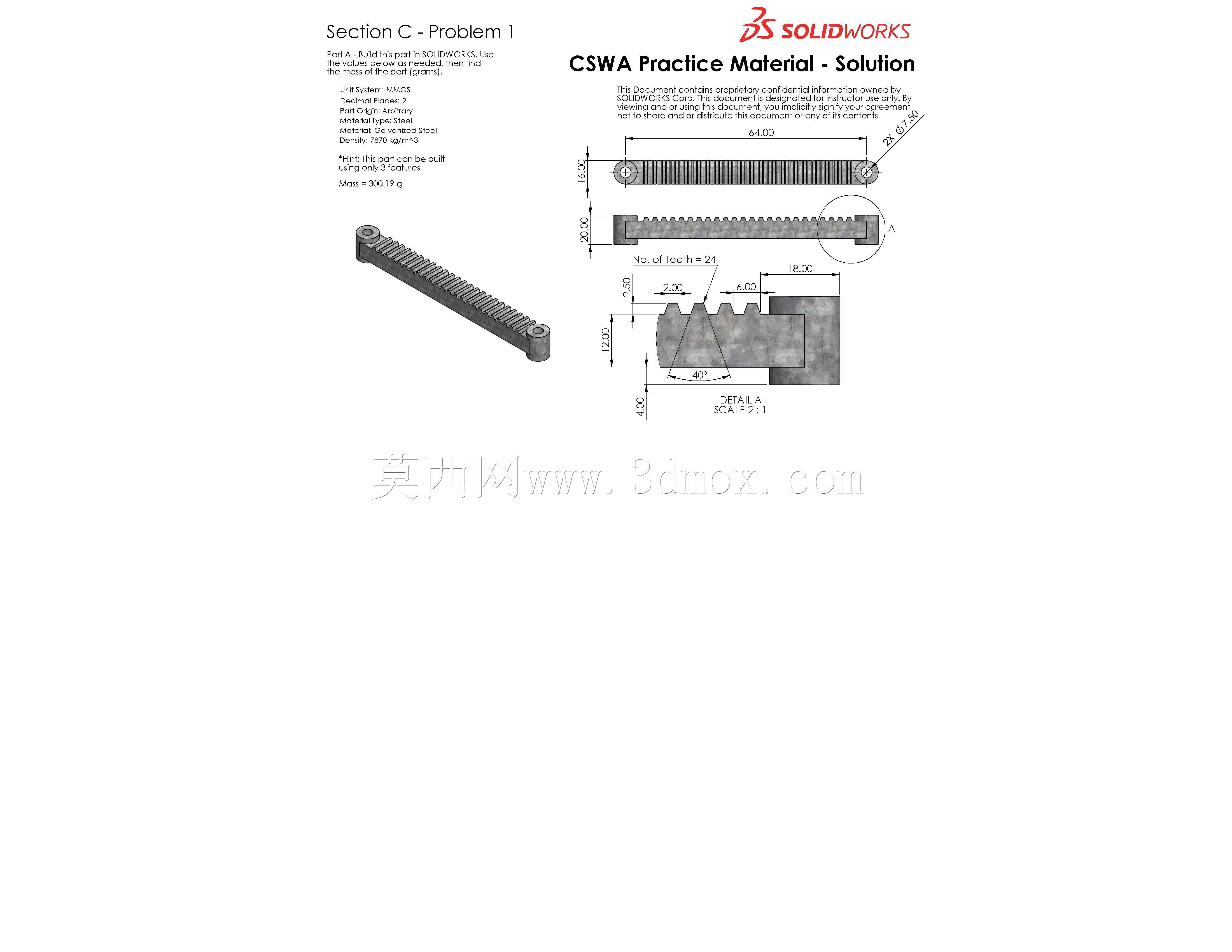

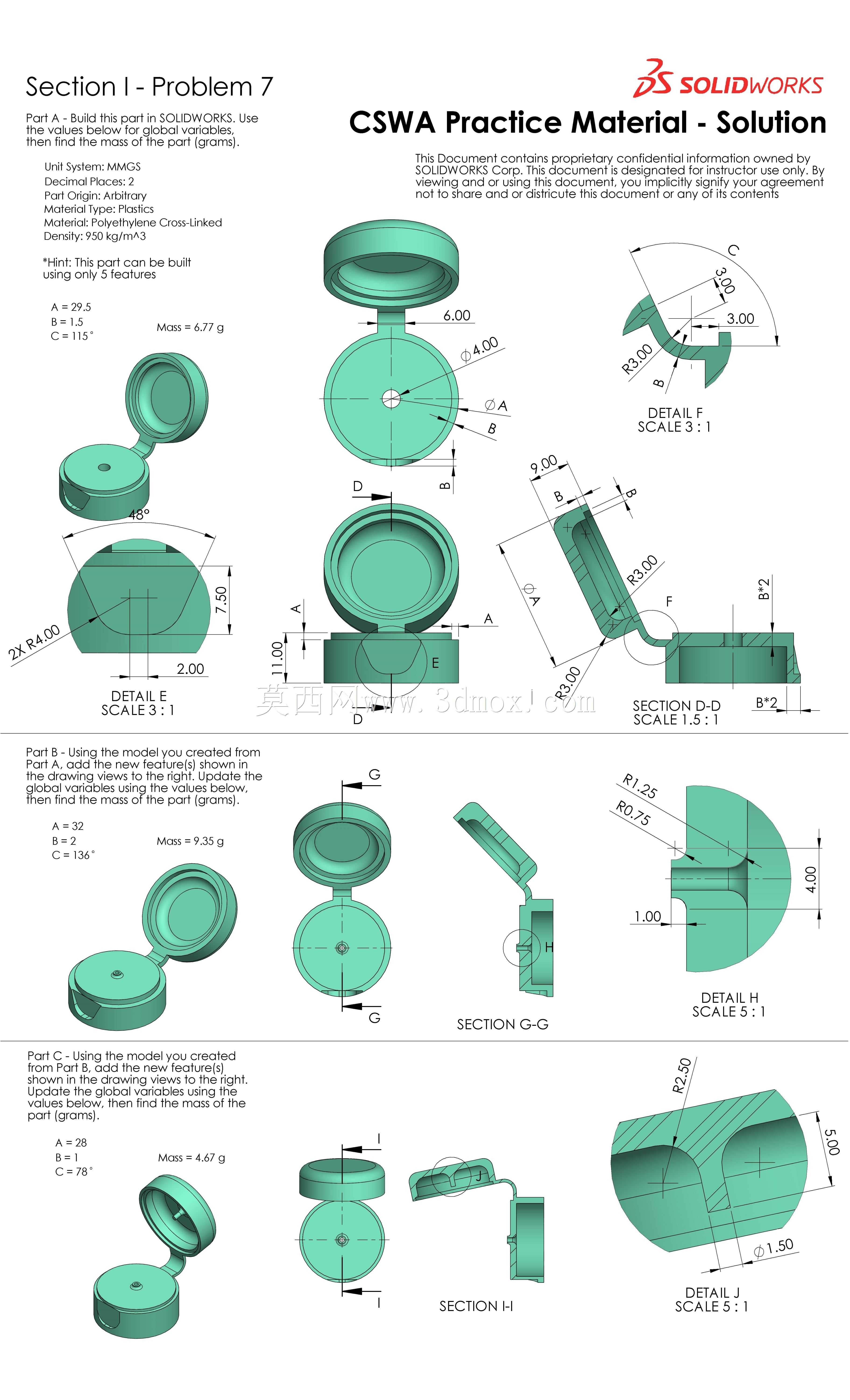

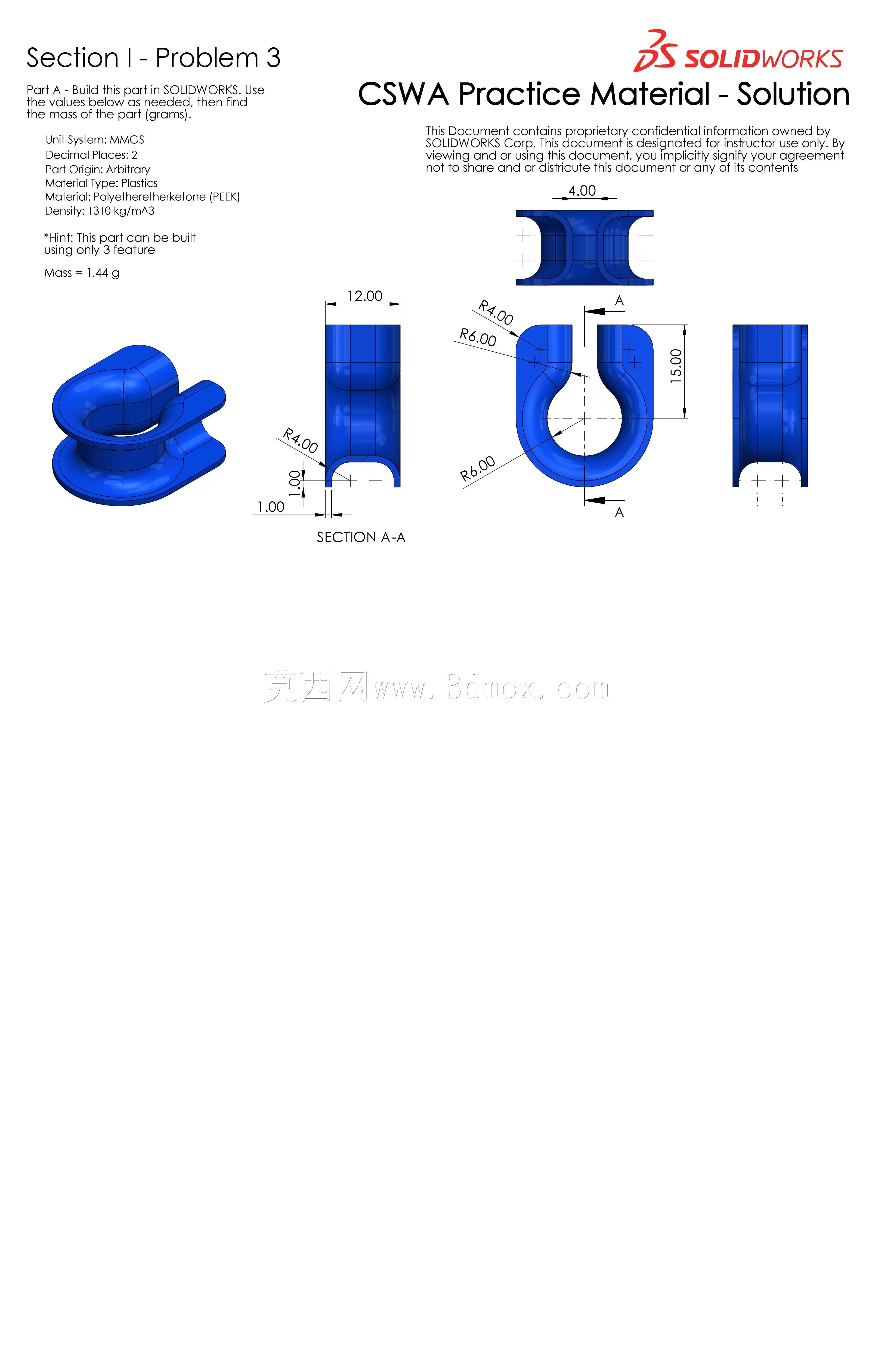

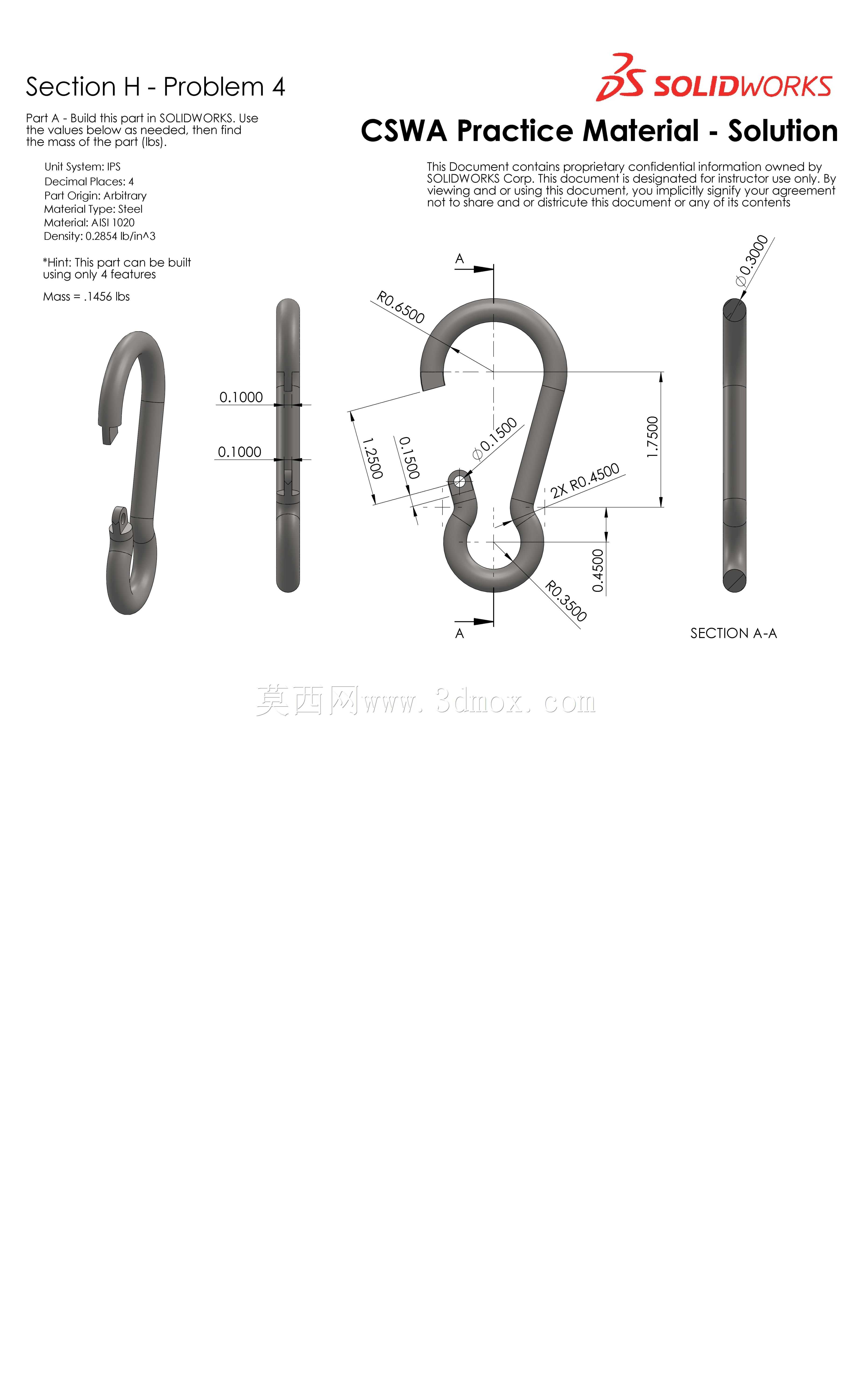

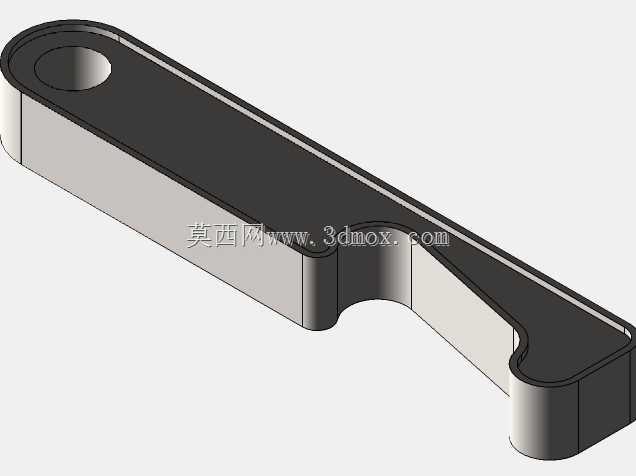

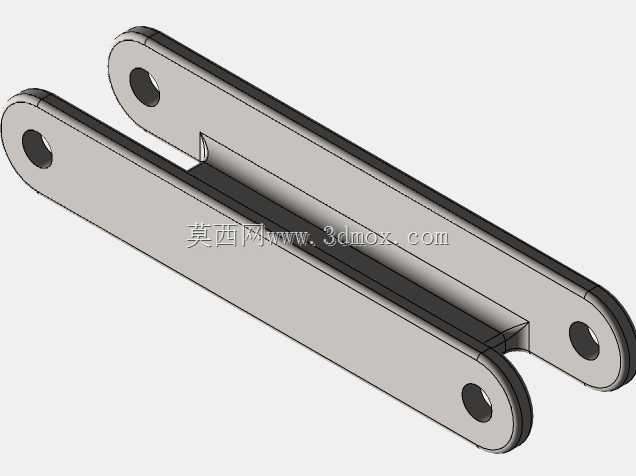

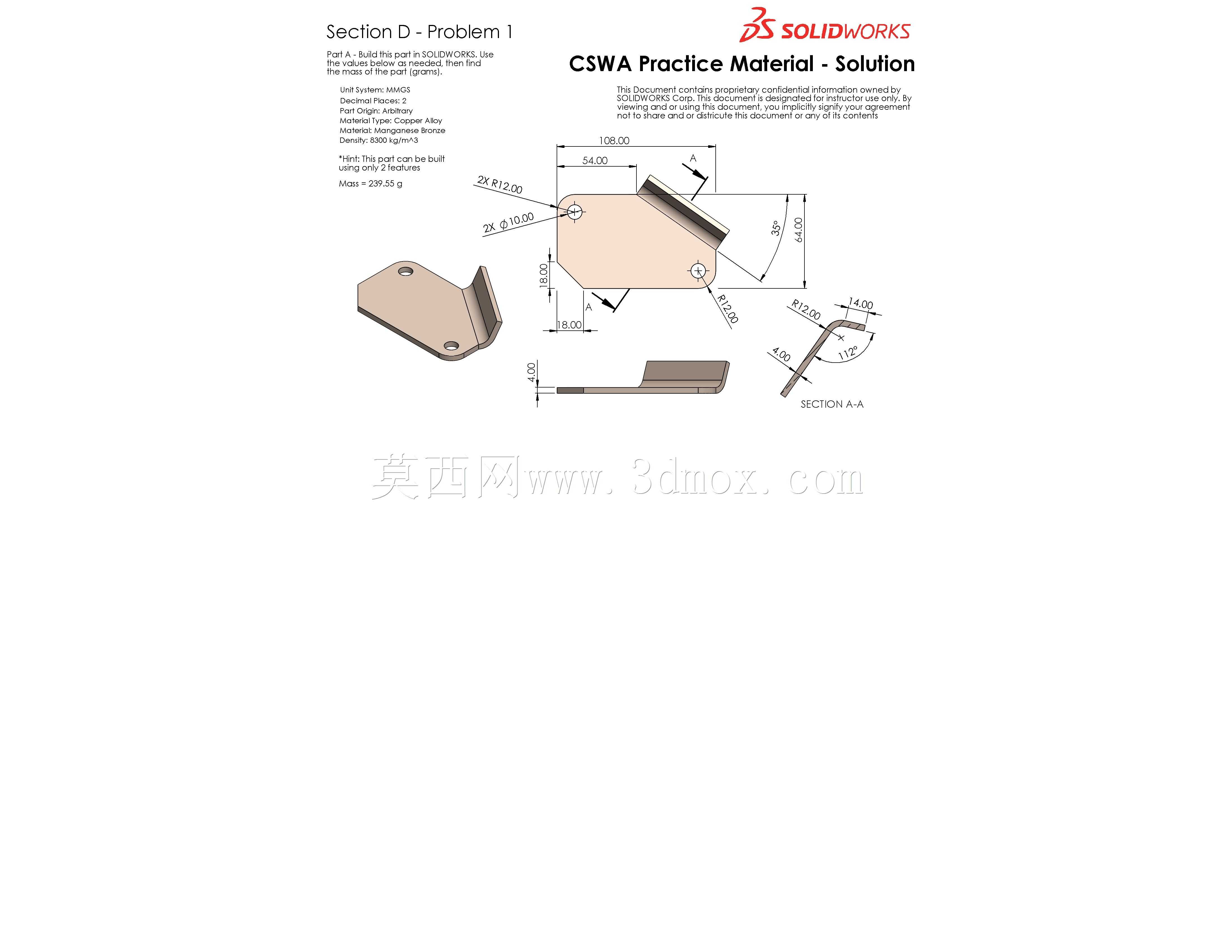

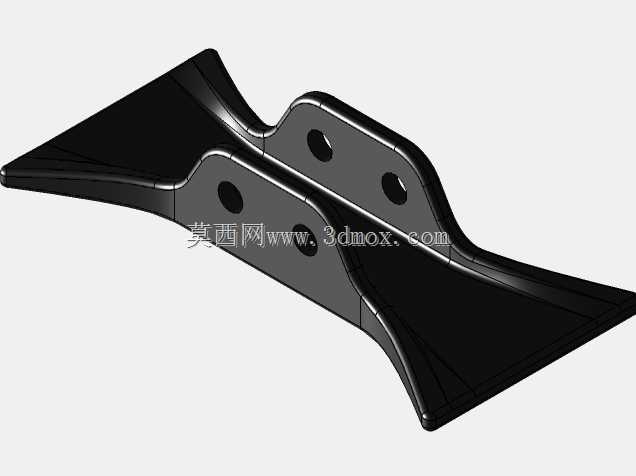

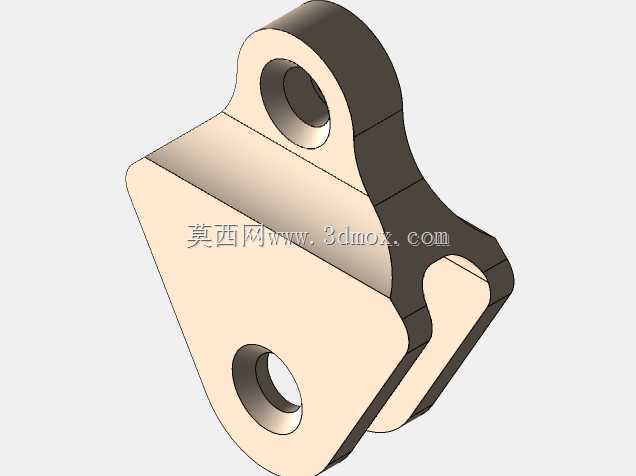

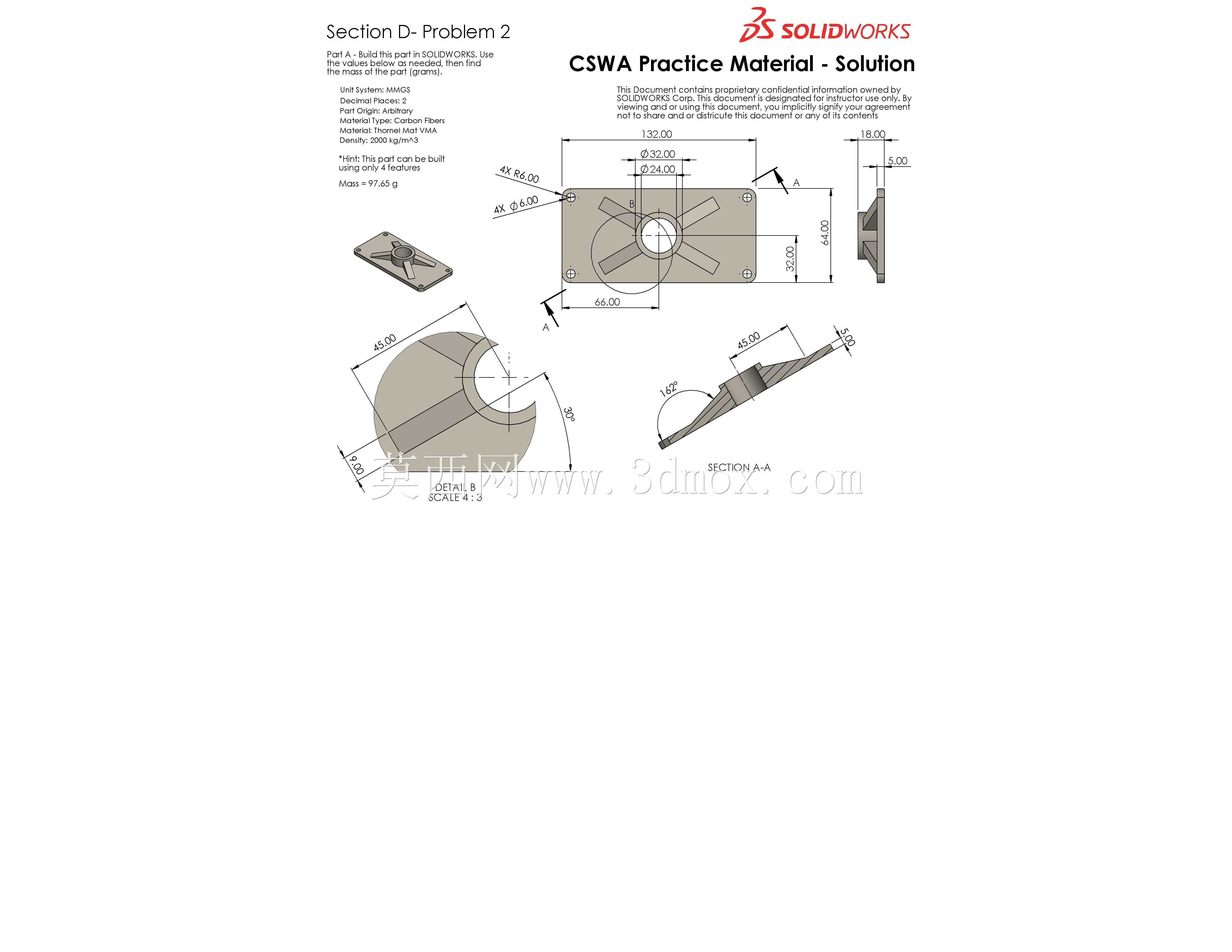

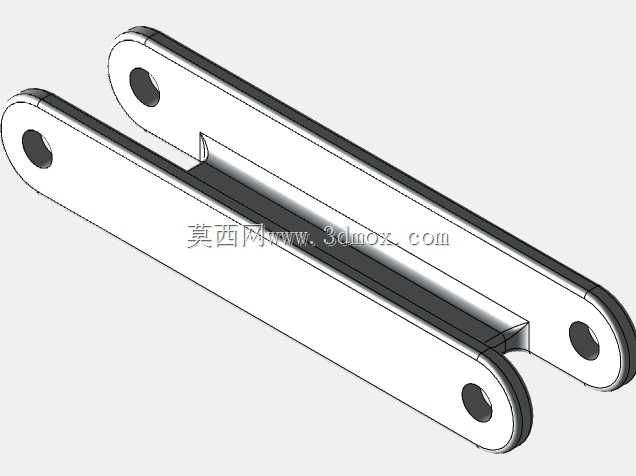

　　这套实操练习零件围绕机械设计岗位入门阶段的核心建模能力考核搭建，面向刚接触三维结构设计的从业者，把草图约束、特征顺序、尺寸关联、装配配合这些日常工作里高频用到的操作，拆解成可一步步落地的实操任务，没有脱离工厂实际的偏题怪题，所有考核点都对应普通机械加工车间里天天接触的板类、支座类、端盖类零件形态。拿图里展示的长条形两端带安装孔的封板零件来说，这类结构在车间设备里随处可见：小型输送线的侧边护板、电控柜的外侧封盖、工装夹具的定位连接板、手持工具的外壳端盖，都会用到几乎一致的轮廓——长条形主体做承载或封挡，两端翻边预留安装孔，边缘做圆角过渡避免锐边，厚度均匀适配钣金折弯或者整块铣削加工。做这个零件建模的时候，第一步不是急着拉伸实体，

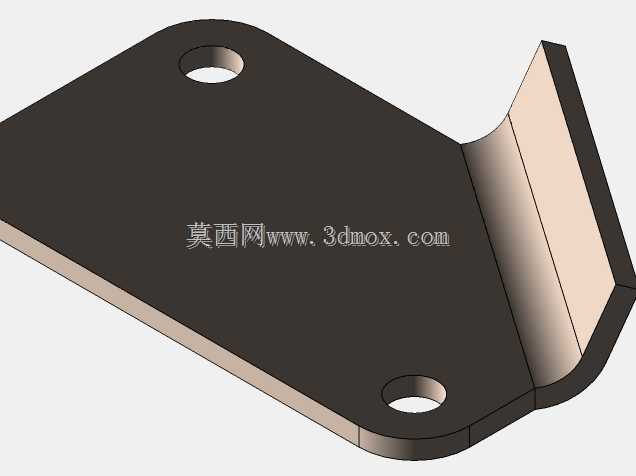

　　而是先在基准草图里把外轮廓的几何约束理清楚：两端的半圆头和中间直边要做相切约束，两个安装孔的中心距要和整机安装位的孔位严格对齐，轮廓四周的圆角半径统一，避免后续改尺寸的时候出现草图过定义或者参考丢失。很多新手刚练这类零件容易犯的错，是先画完实体再补孔，等到要调整板厚或者孔位的时候，特征树里父子关系乱成一团，改一个尺寸连带报错十几个特征；而实际工程建模的思路，是先把安装边界定死：两个安装孔的中心距是和配对部件的安装孔完全对应的，属于不能随意改动的装配硬尺寸，板的总长度要比孔中心距多出两端的边距，边距取值要满足螺栓安装时扳手的活动空间，不能让螺栓头贴到板的边缘导致拧不紧。板厚的选取也要结合使用场景，如果是做设备外侧的防护封板，厚度选1.5到2毫米的钣金折弯就足够，边缘做翻边提升整体刚性，避免薄板受震动出现嗡鸣；如果是做夹具的定位连接板，就要选5到8毫米的整块铝板或者钢板铣削成型，两端孔位加装衬套，反复拆装也不会磨坏孔壁。零件两端的异形收边不是随意画的装饰造型，半圆头轮廓可以分散安装孔周围的应力，避免直角拐角处出现应力集中，设备长期运行震动时，直角位置很容易从孔边往外裂，圆弧过渡能把应力均匀分散到整个板体。建模过程里还要同步考虑加工工艺性：如果走钣金下料路线，外轮廓所有拐角都要预留激光切割的最小圆角，不能出现刀具切不出来的清角；如果走铣削加工路线，零件装夹的余量要在草图阶段就预留出来，长条形薄板加工时容易受切削力变形，两端工艺孔可以先做出来作为工装定位孔，

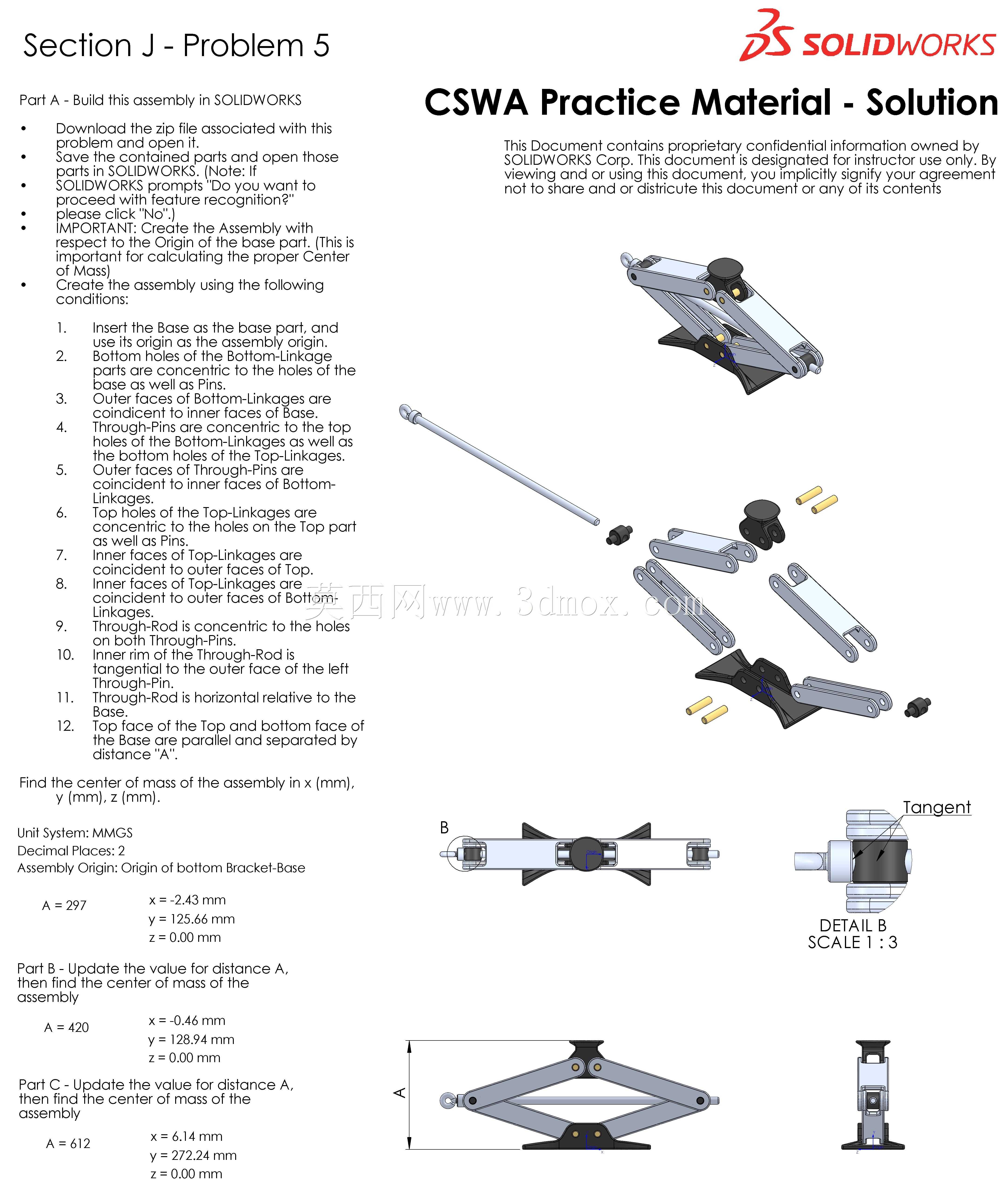

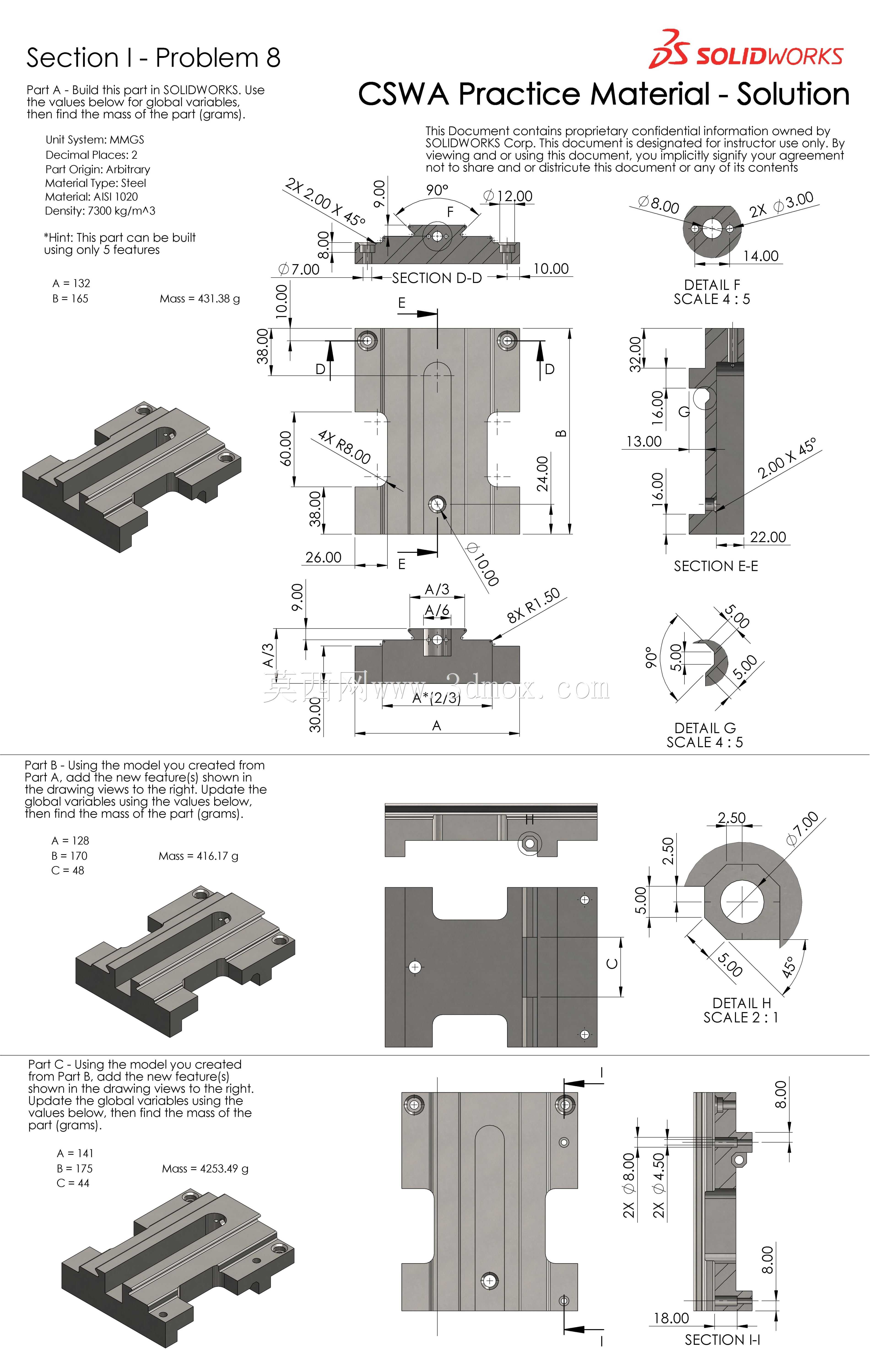

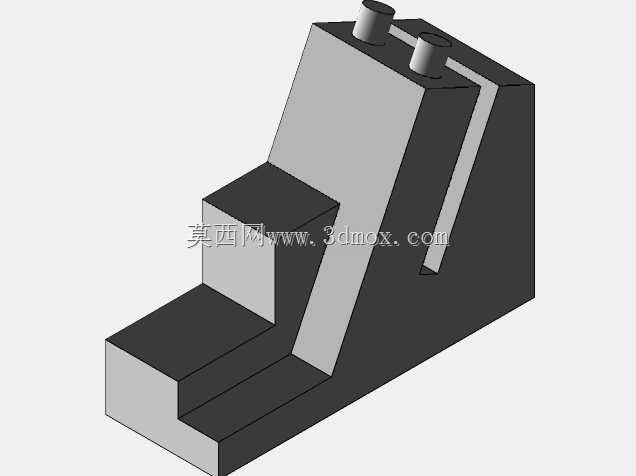

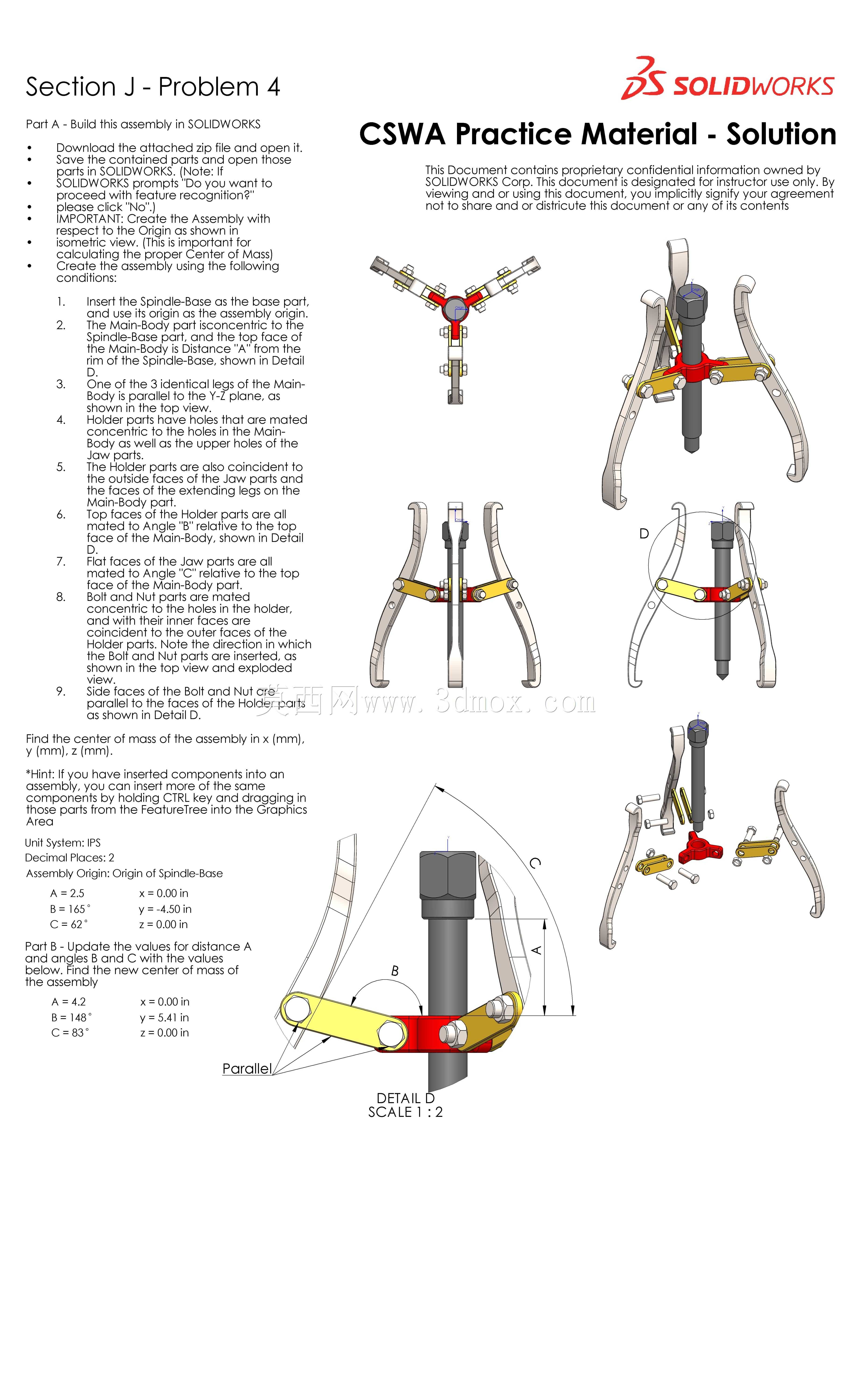

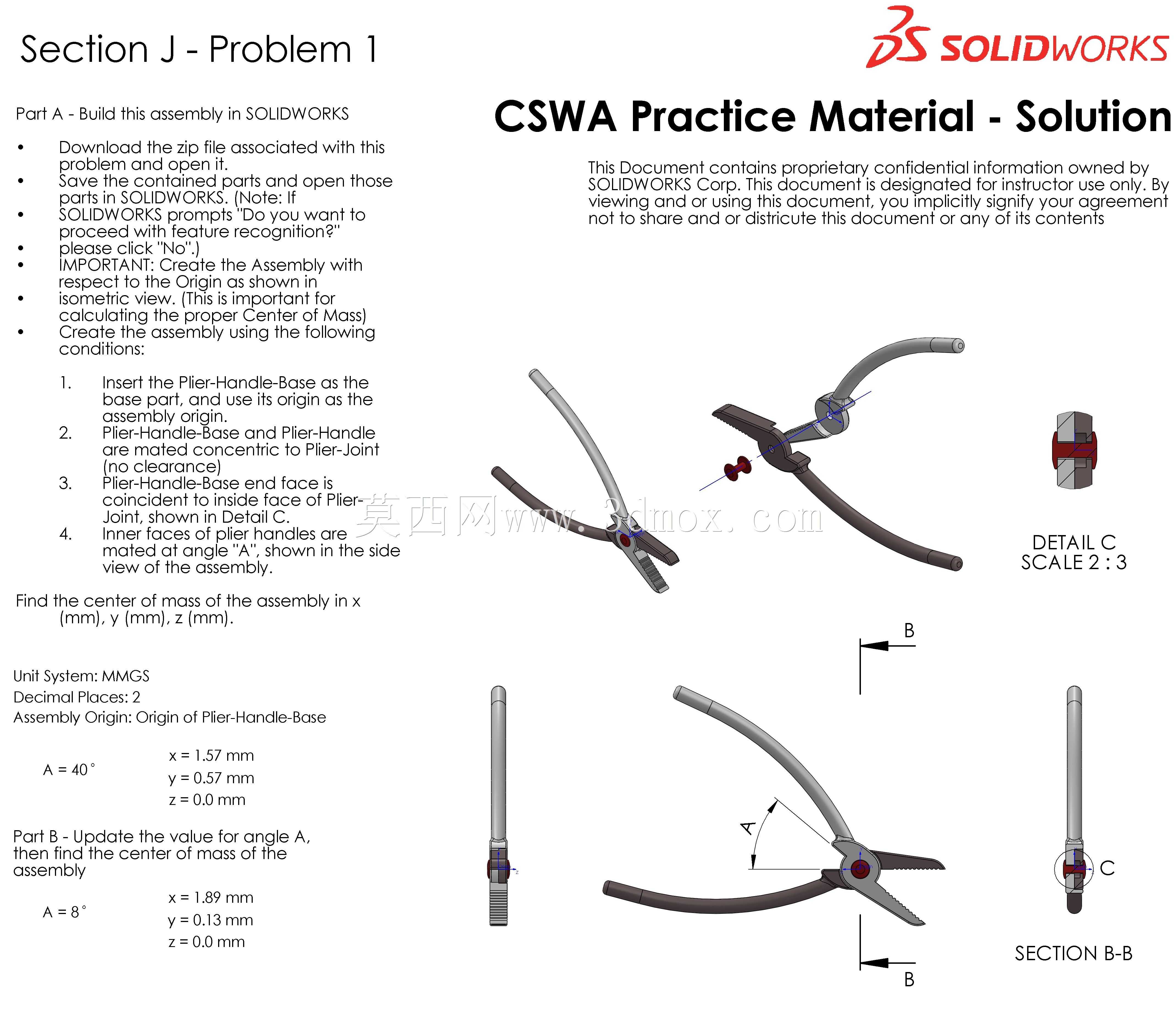

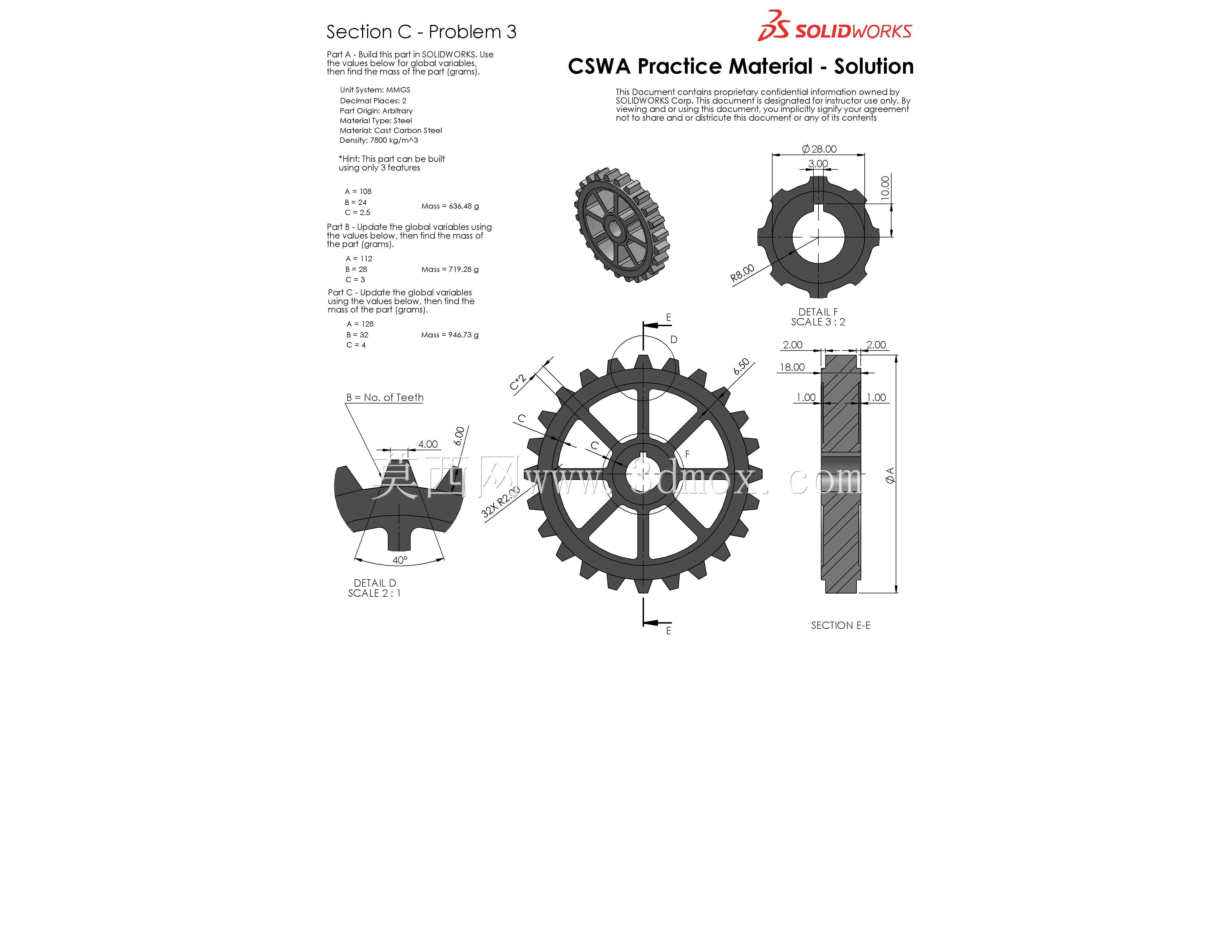

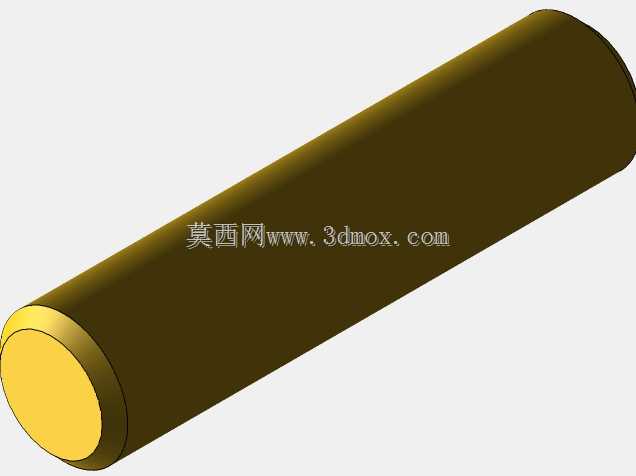

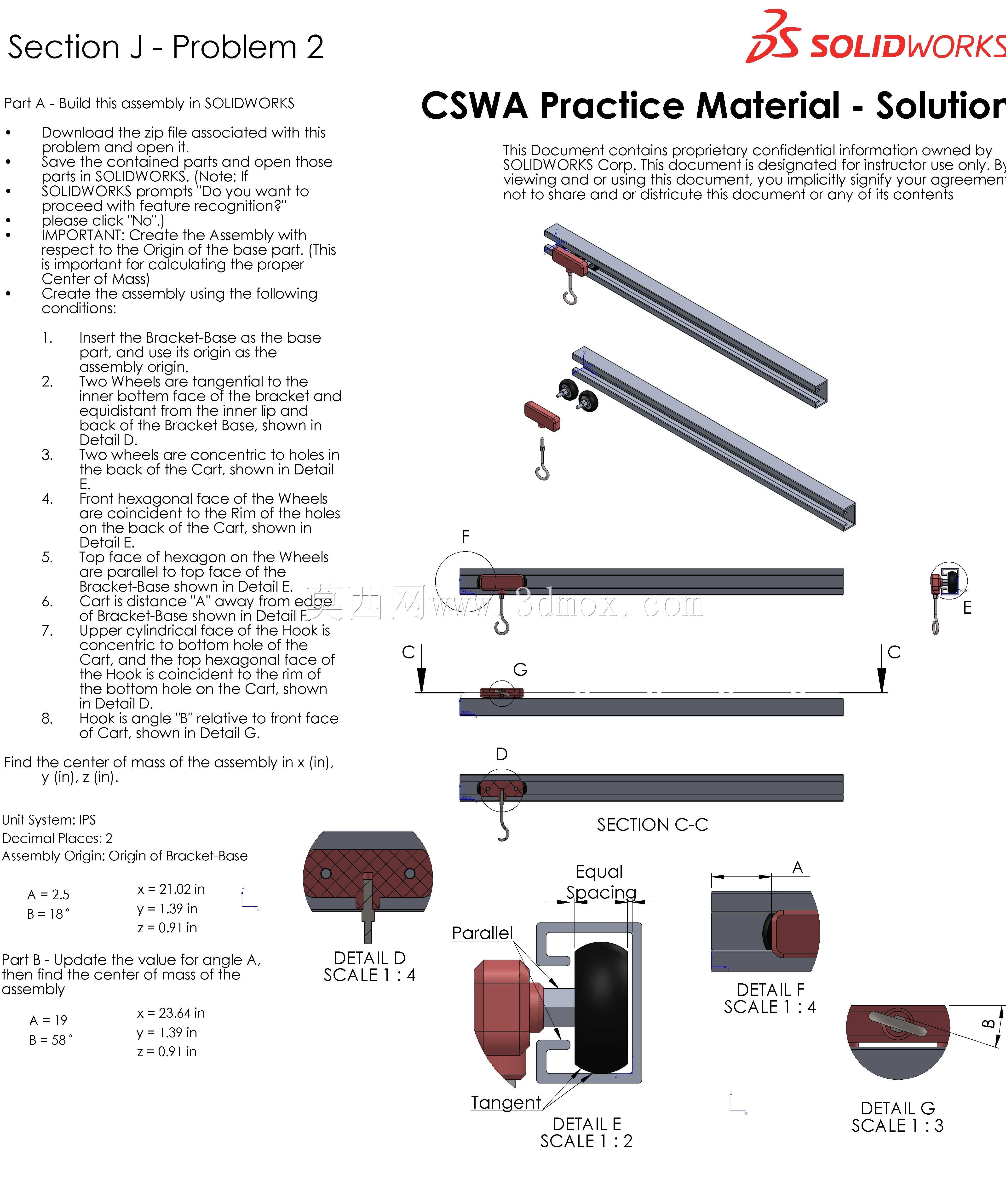

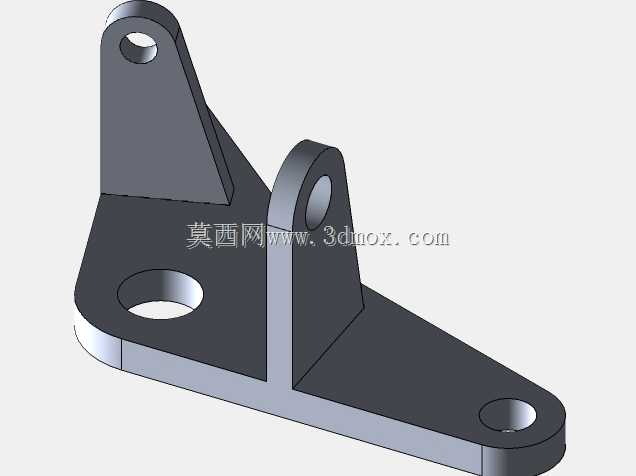

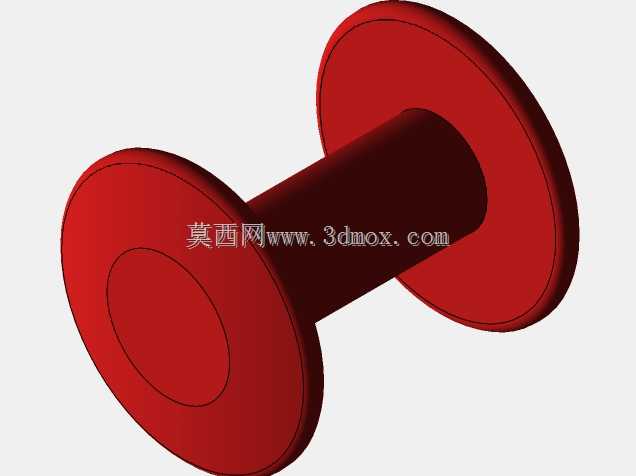

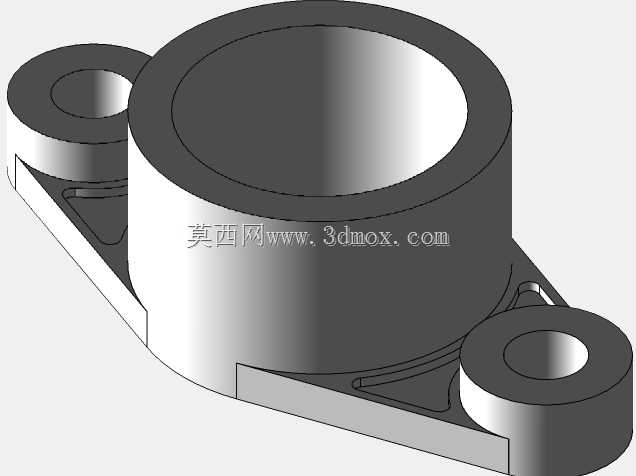

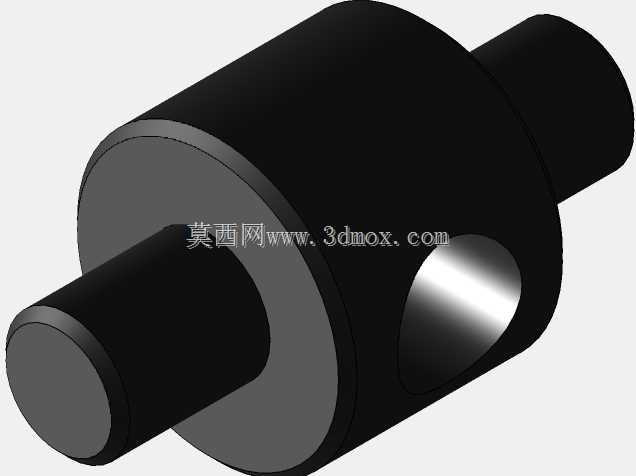

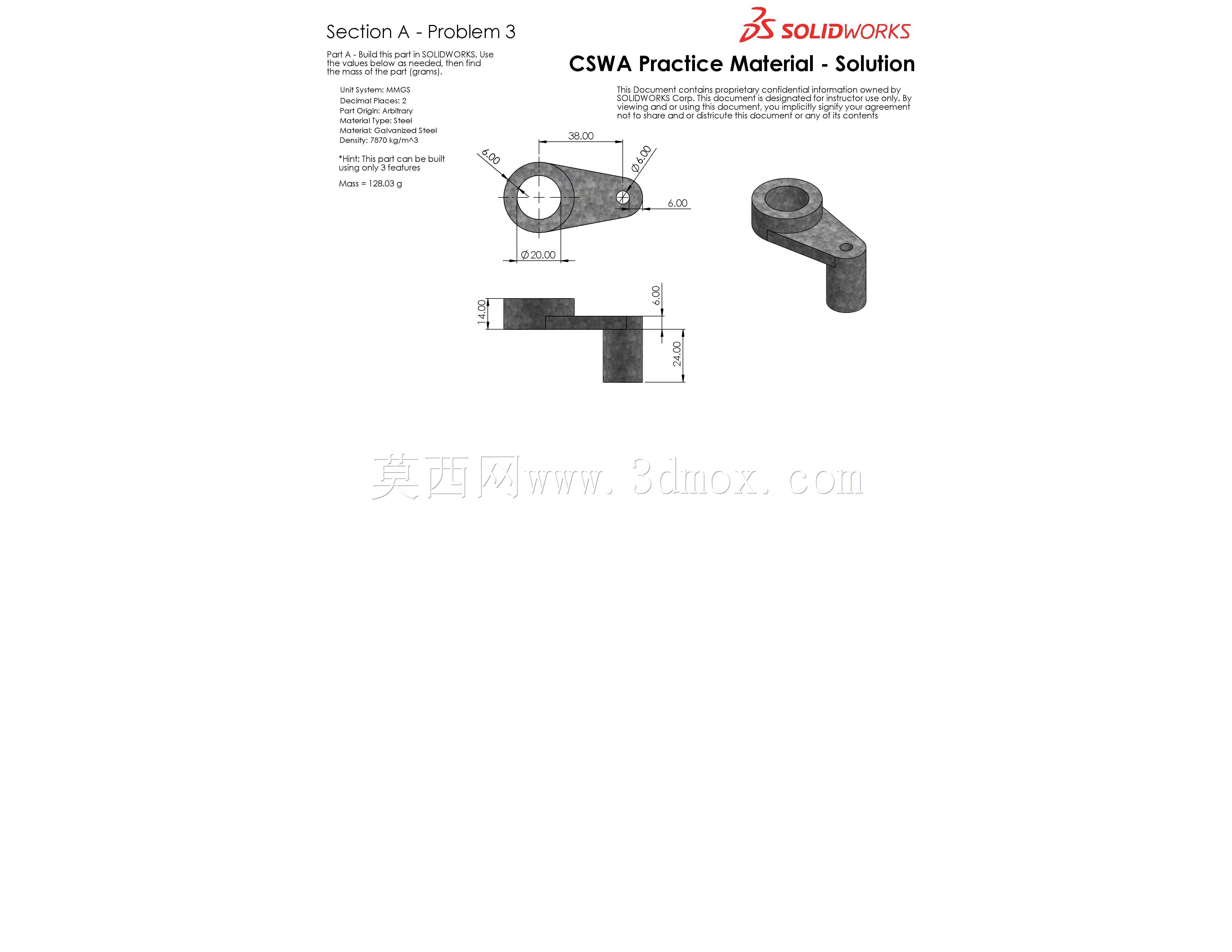

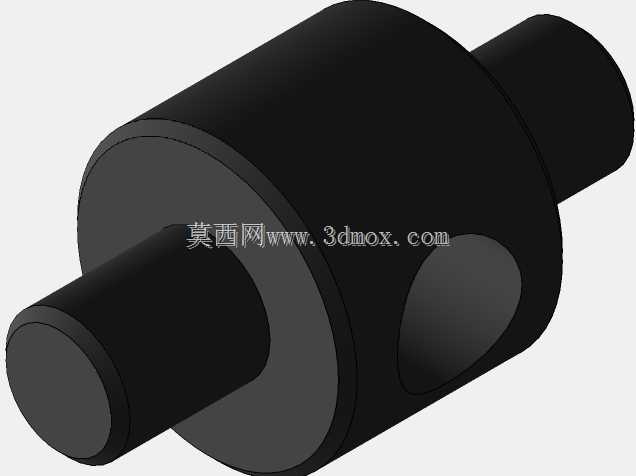

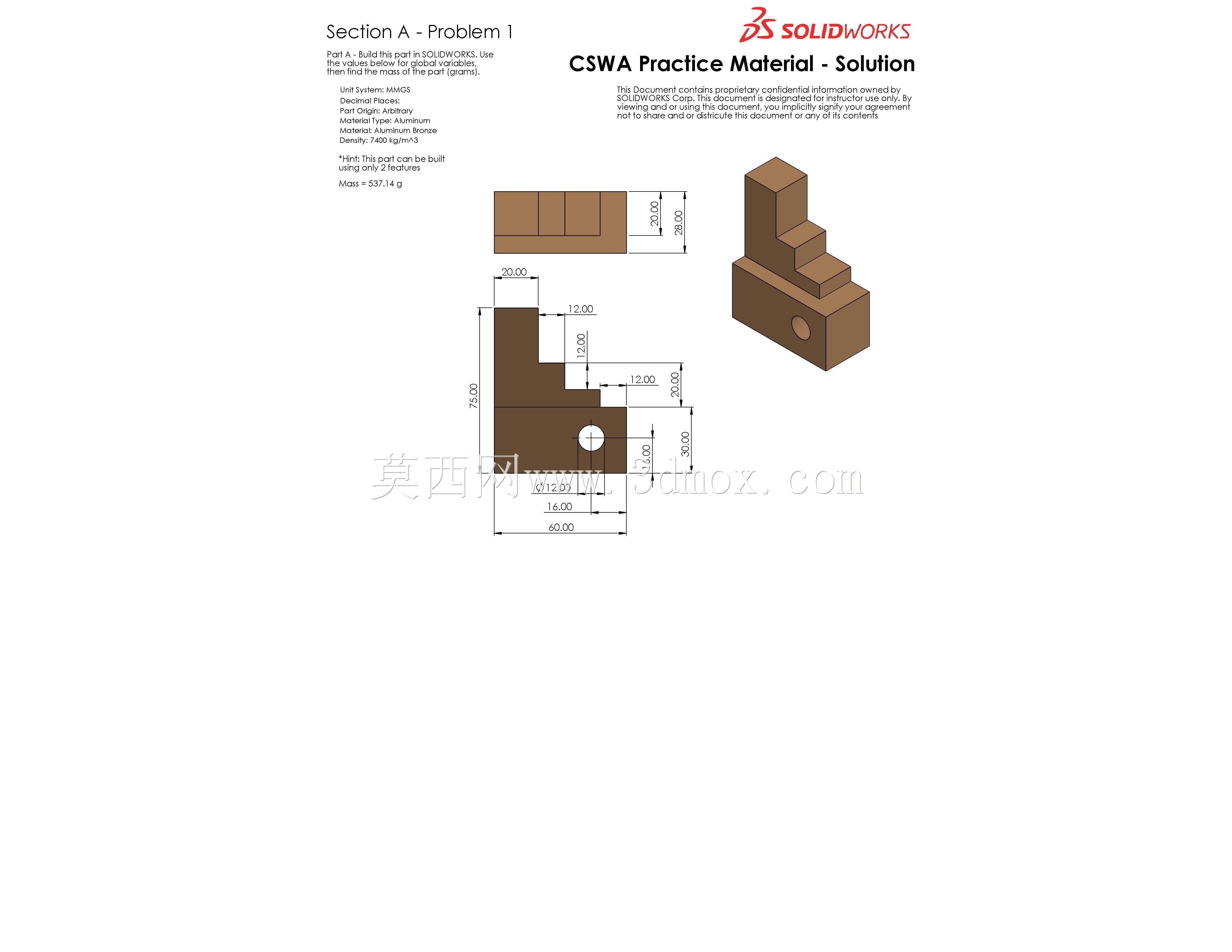

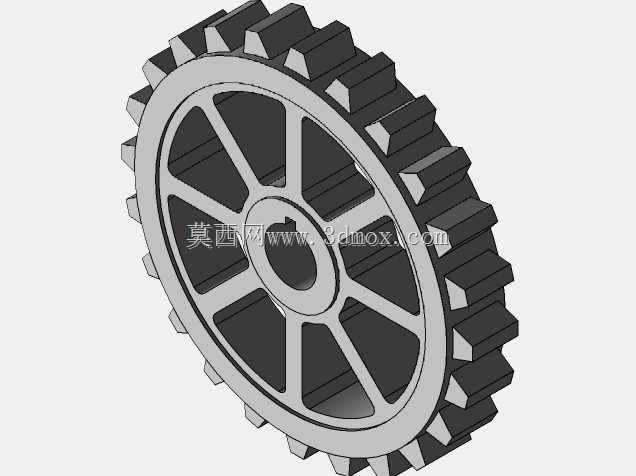

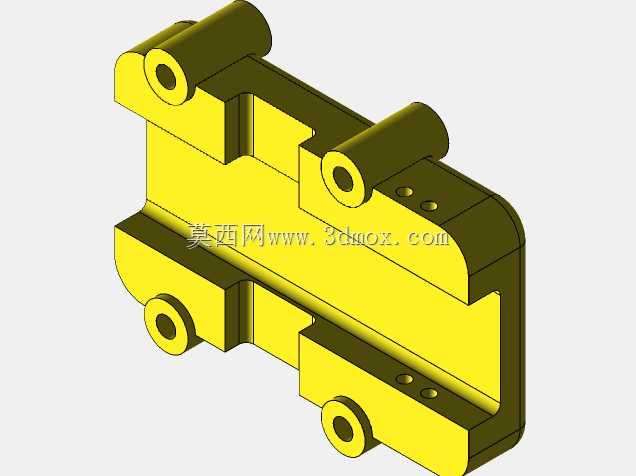

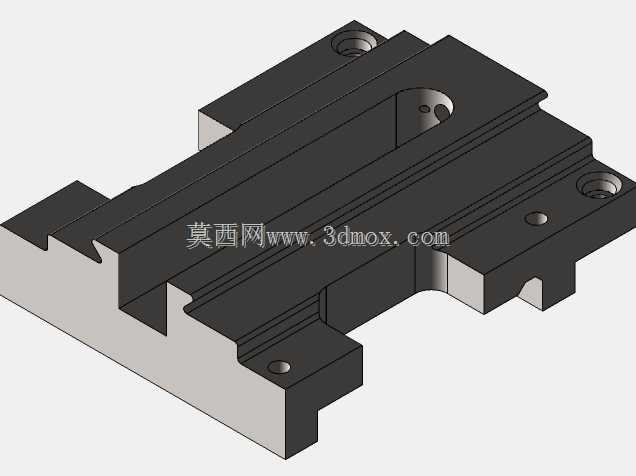

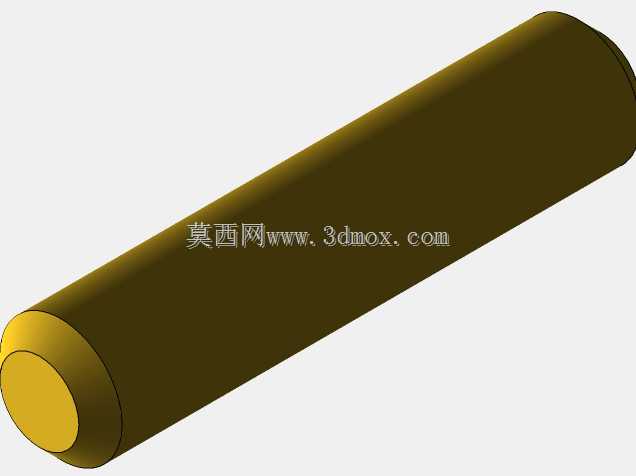

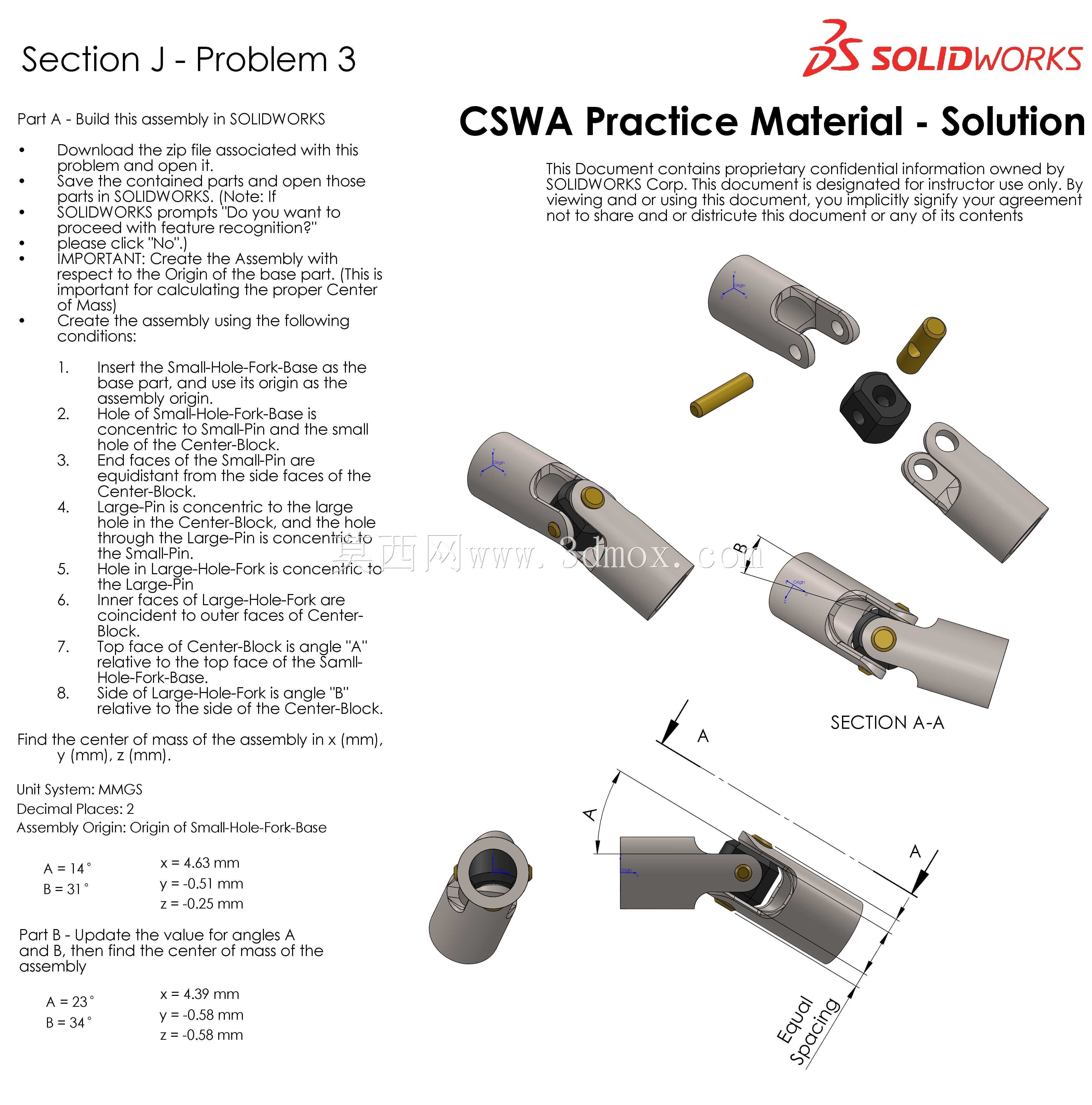

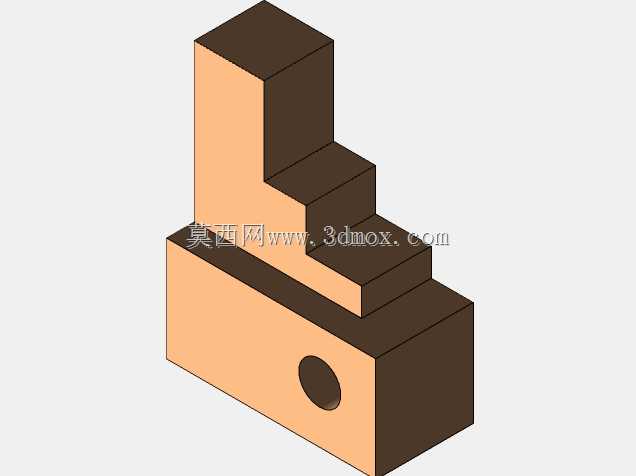

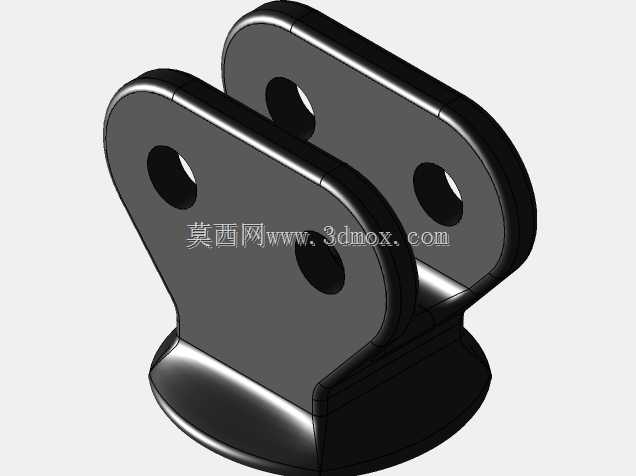

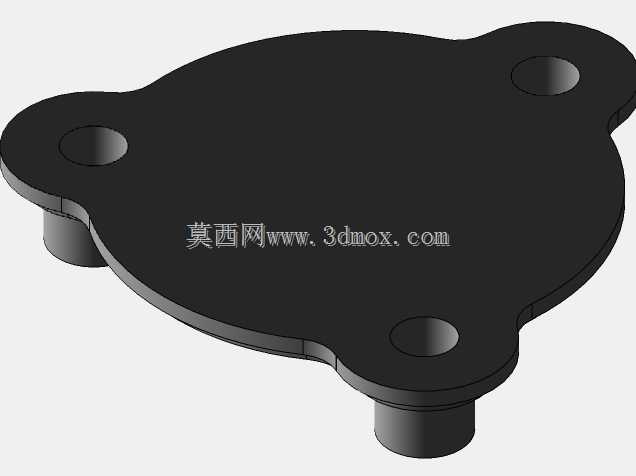

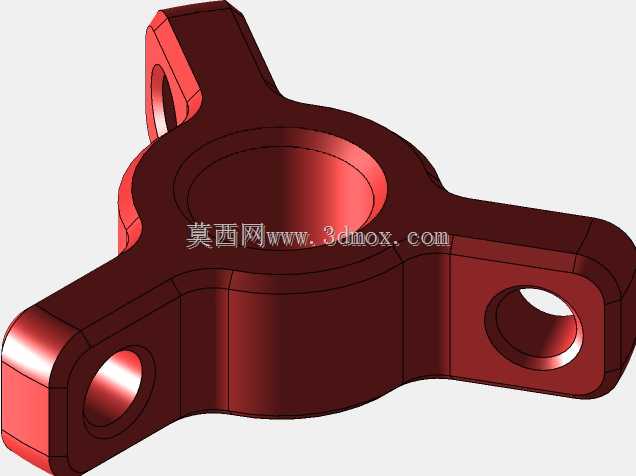

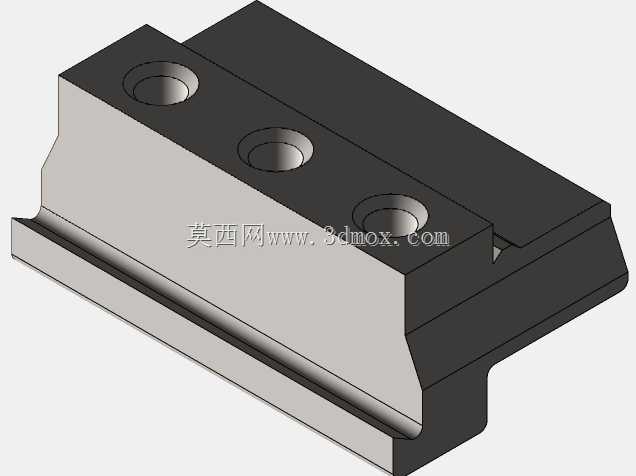

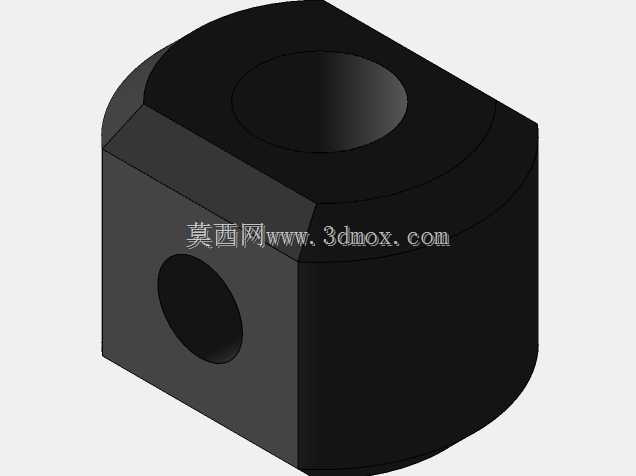

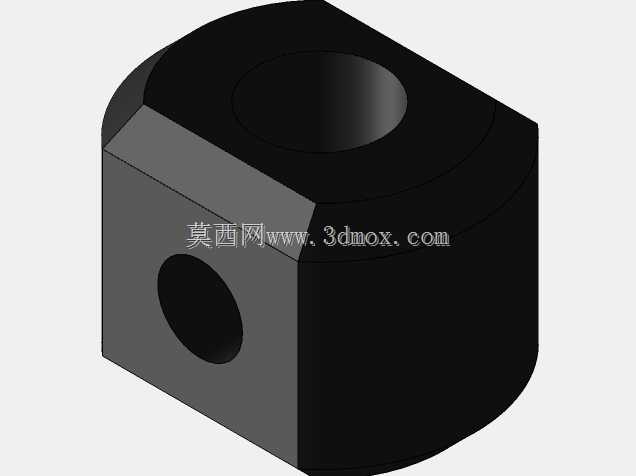

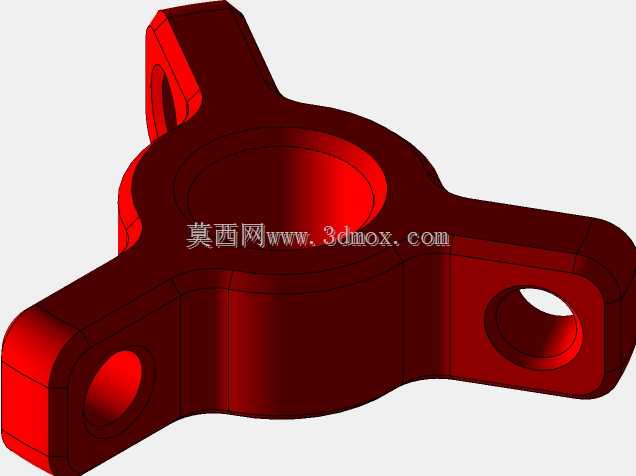

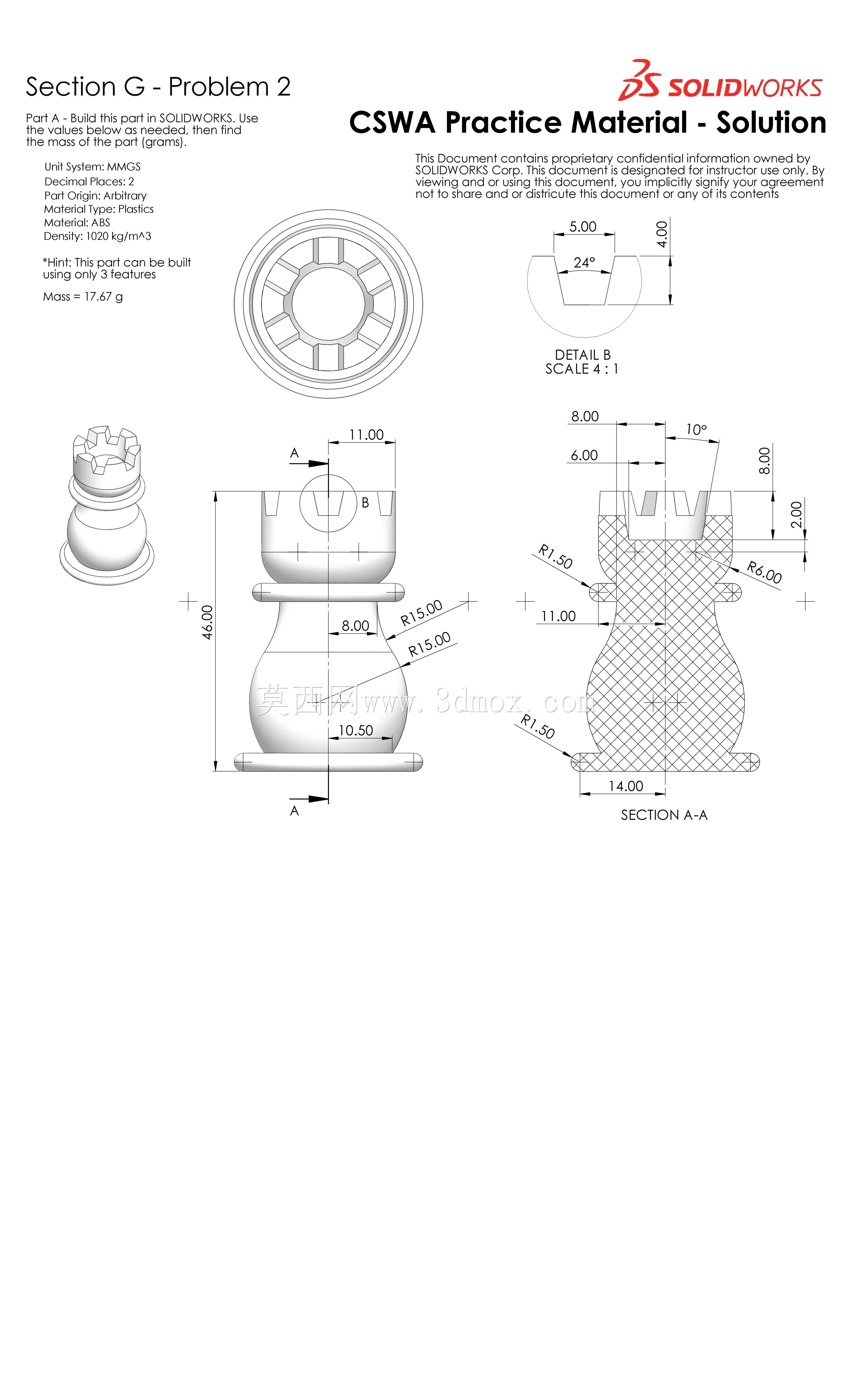

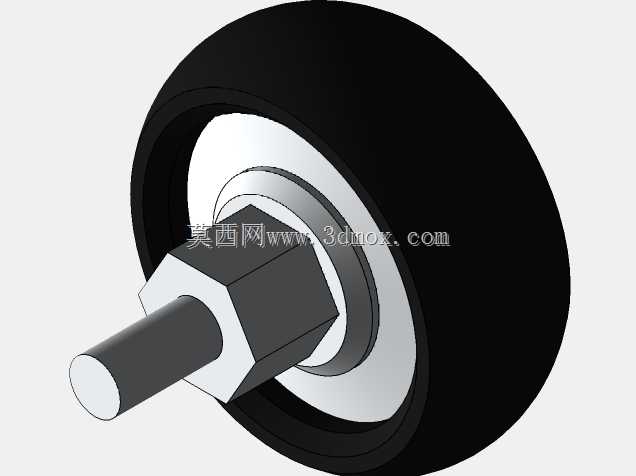

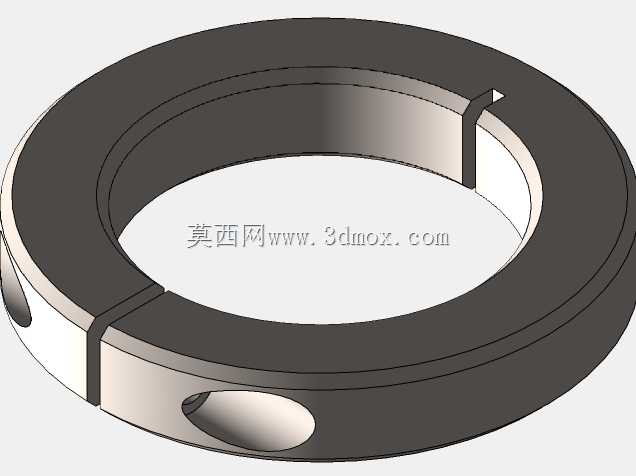

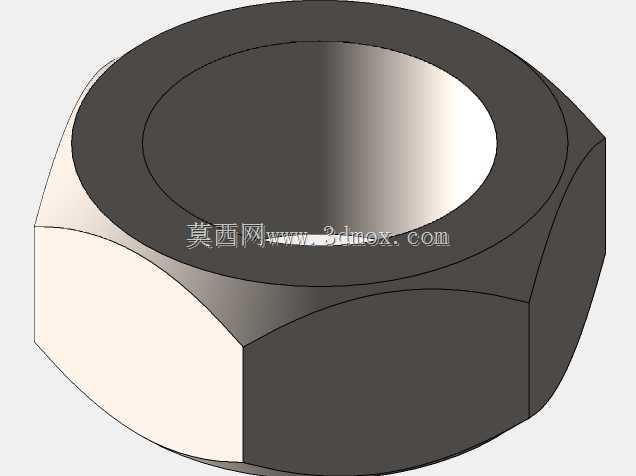

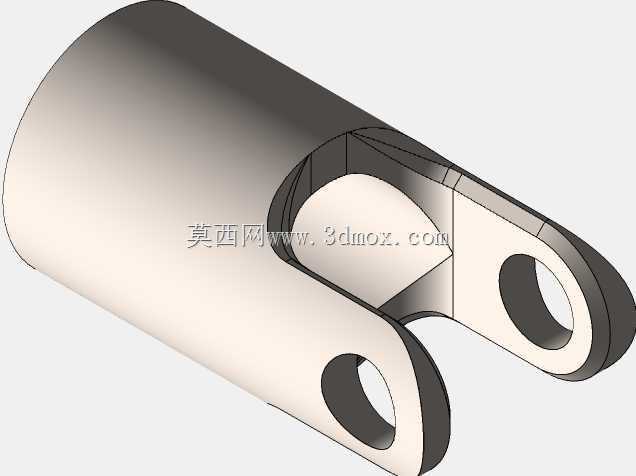

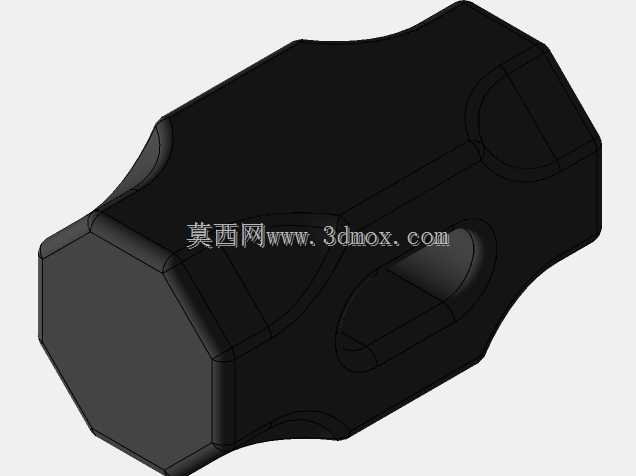

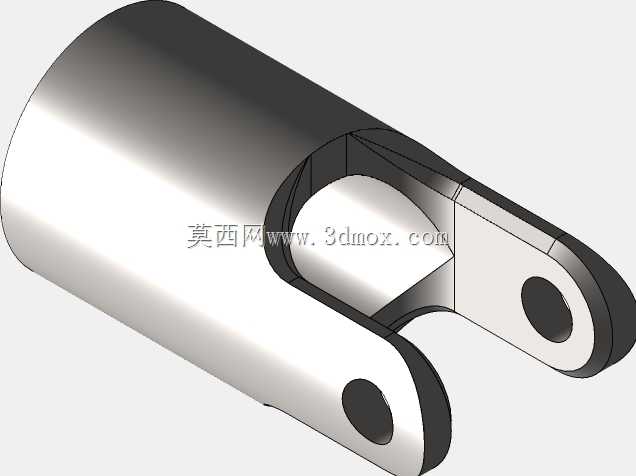

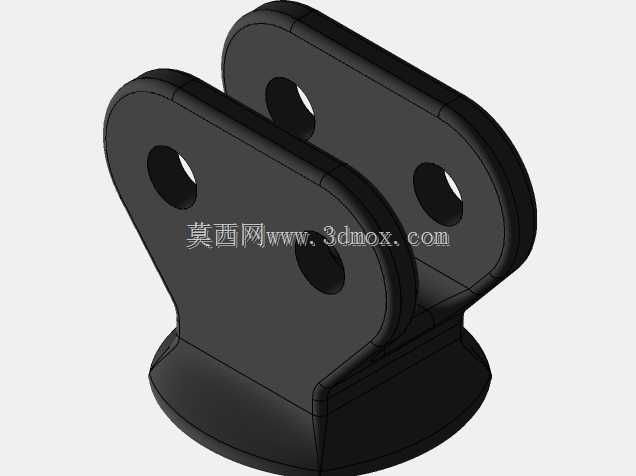

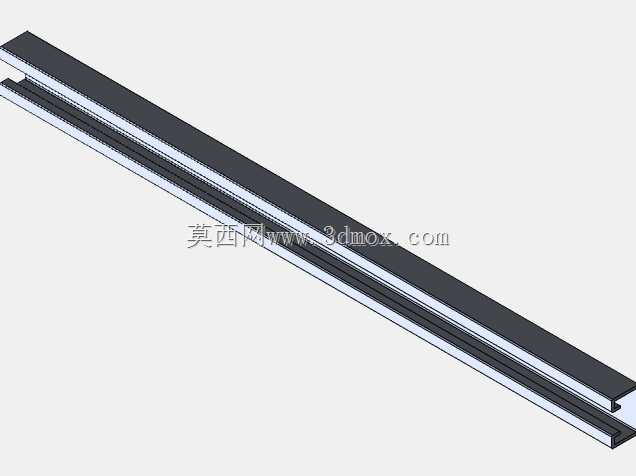

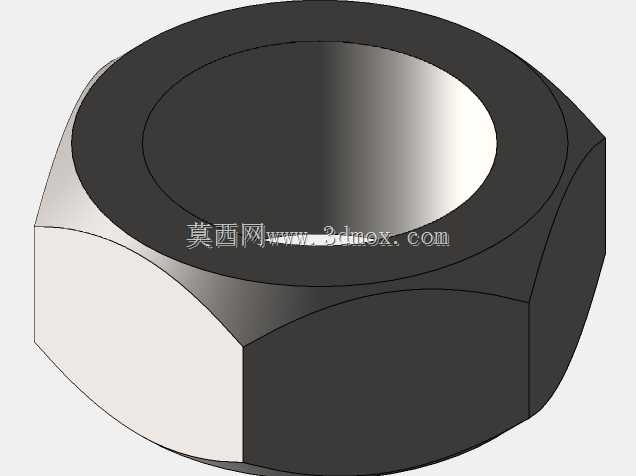

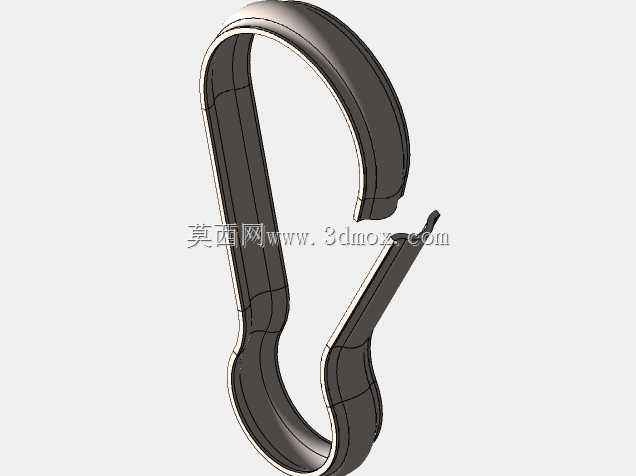

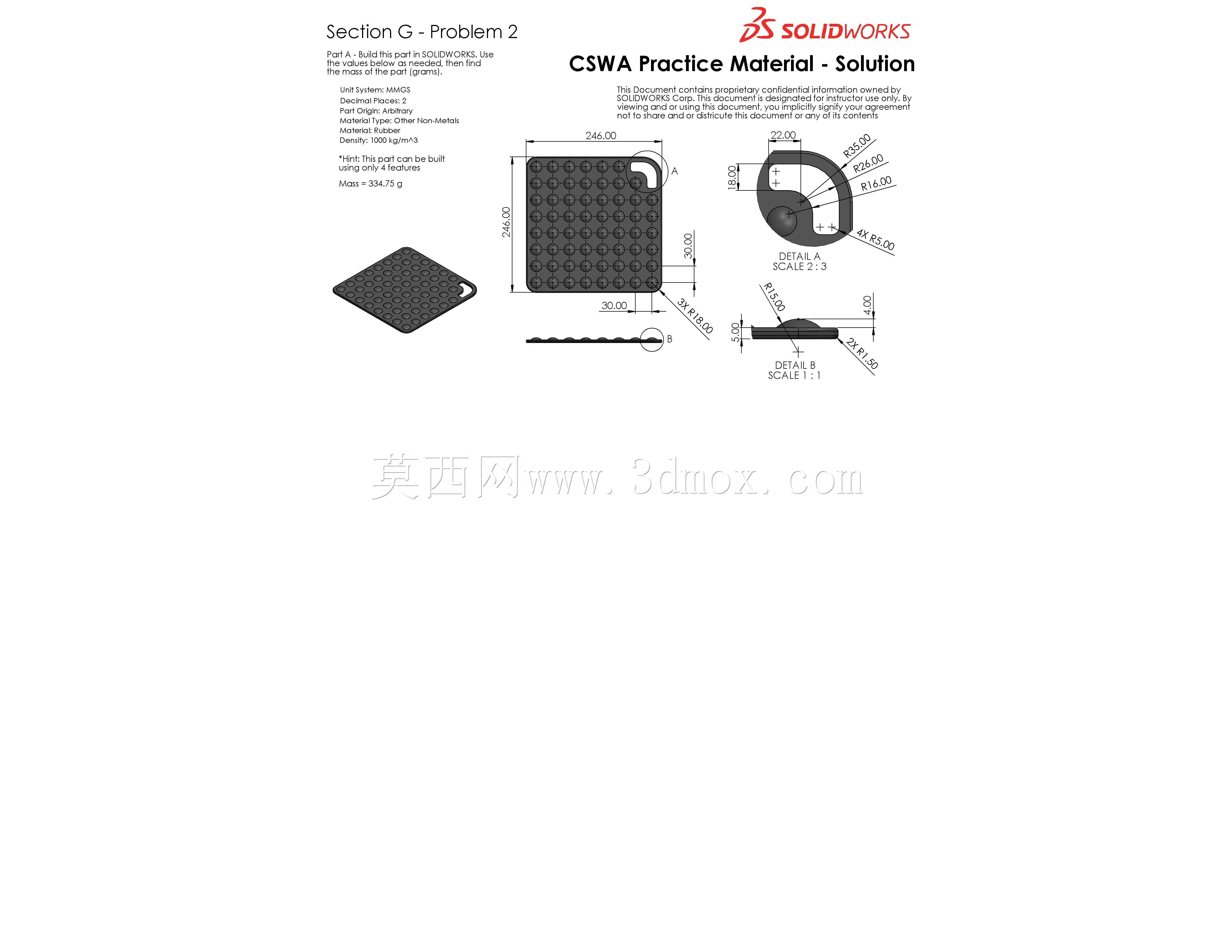

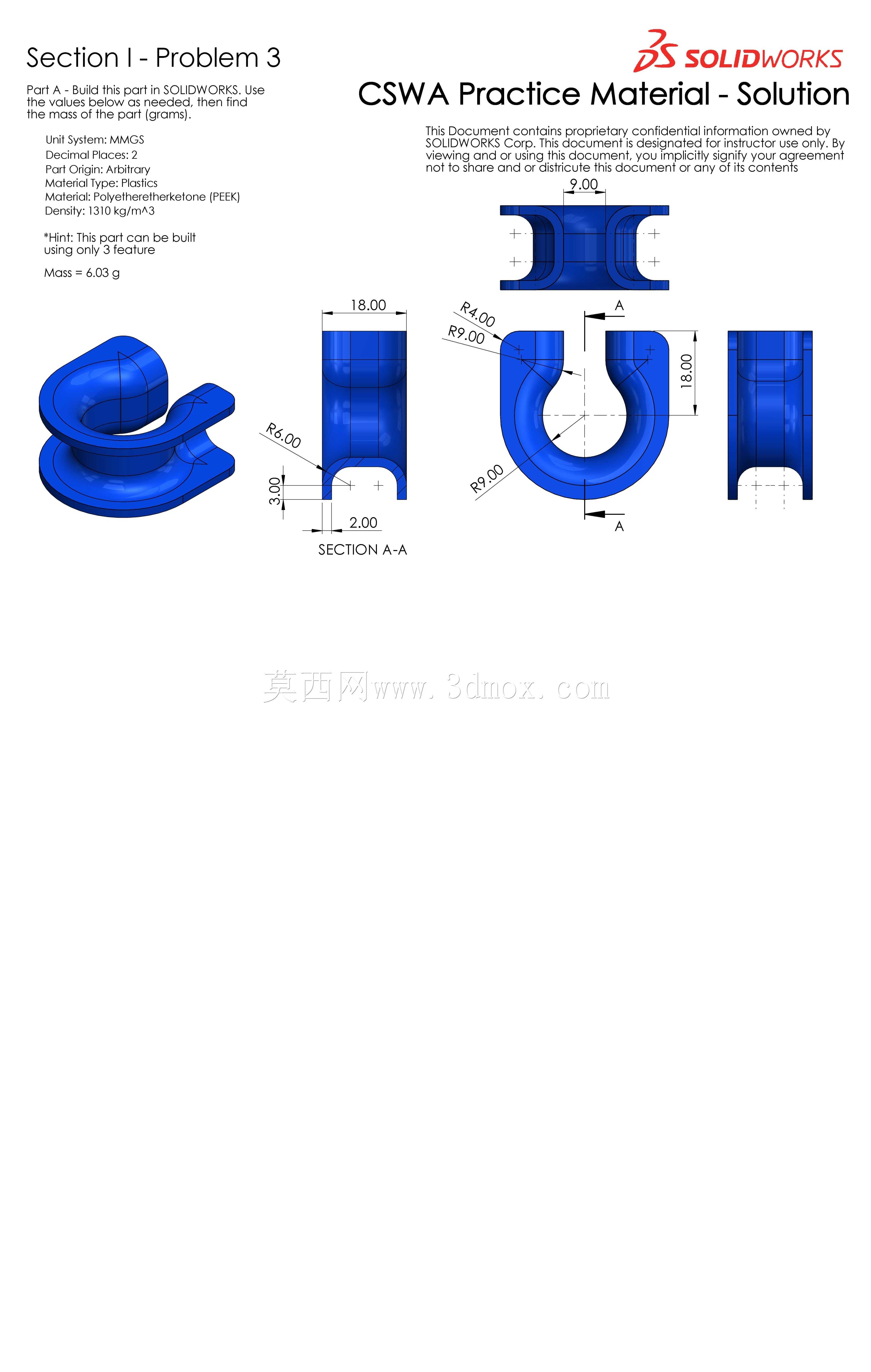

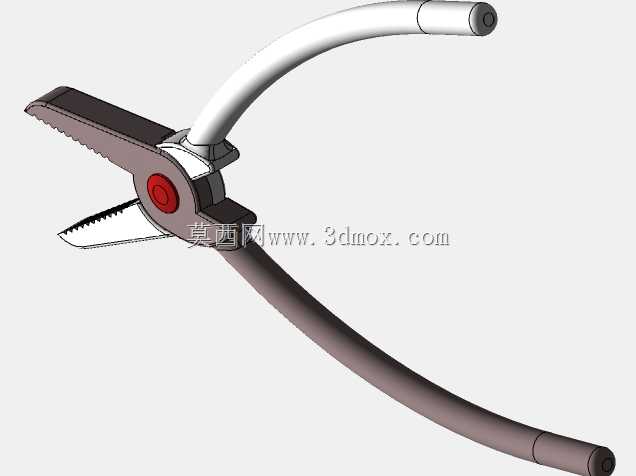

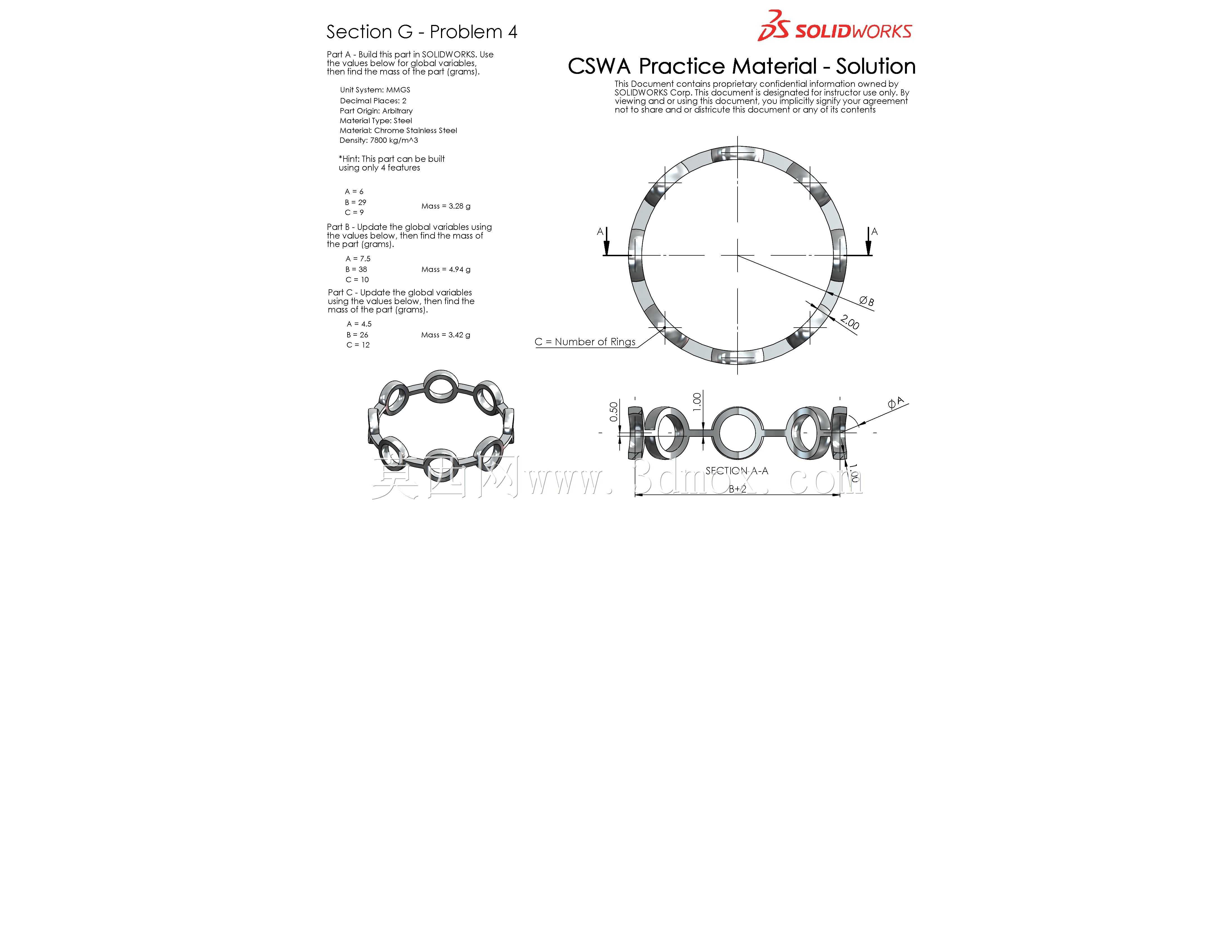

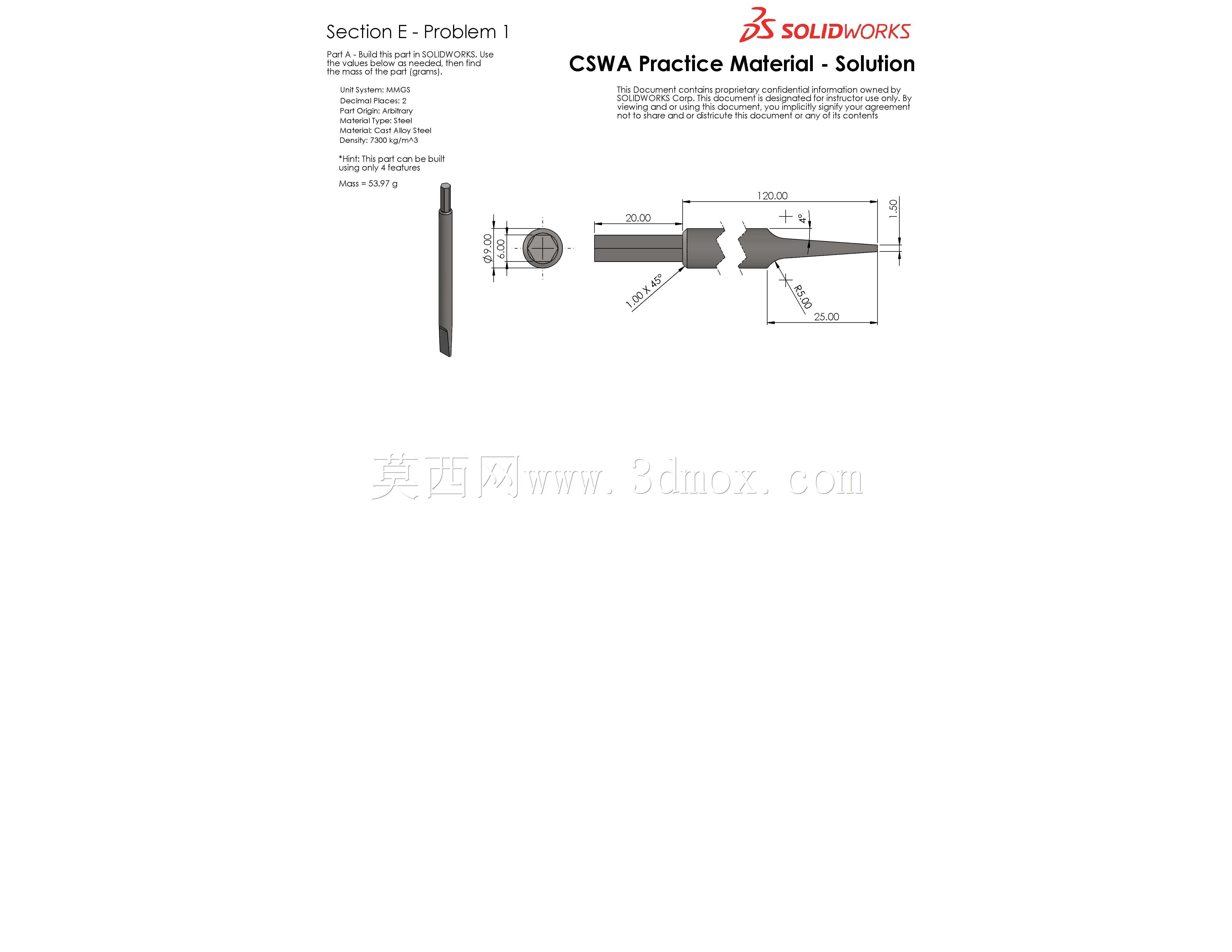

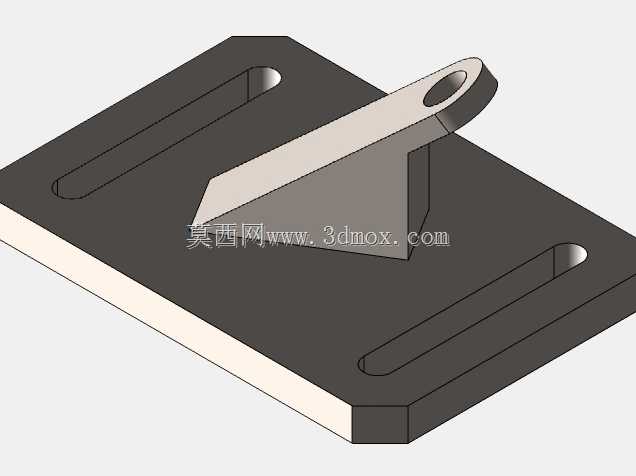

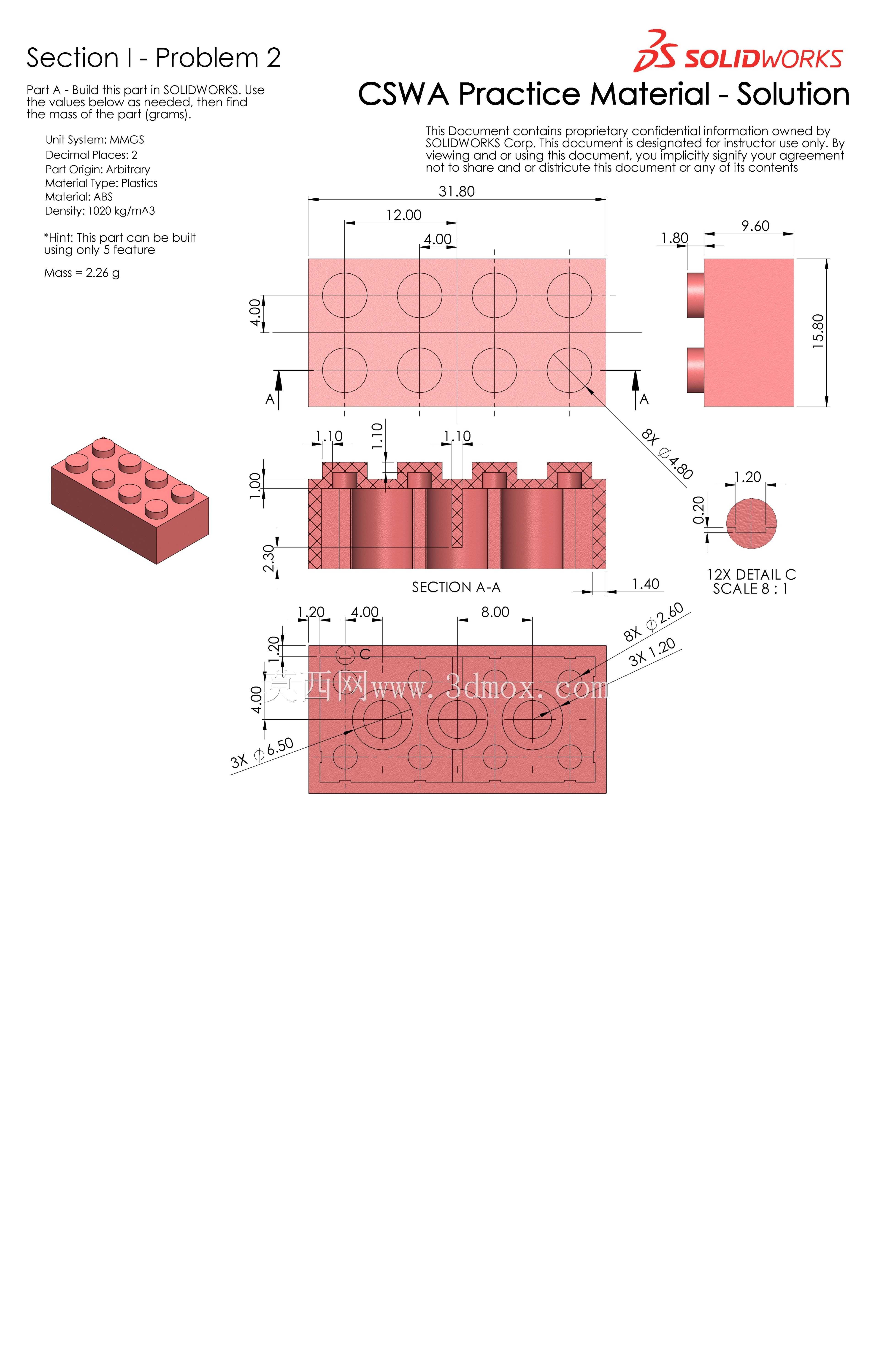

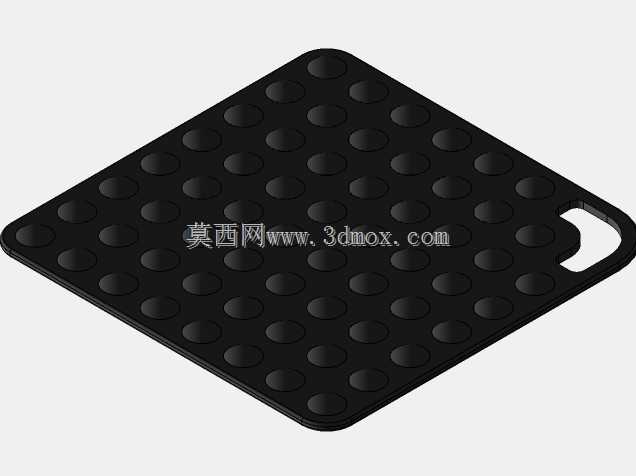

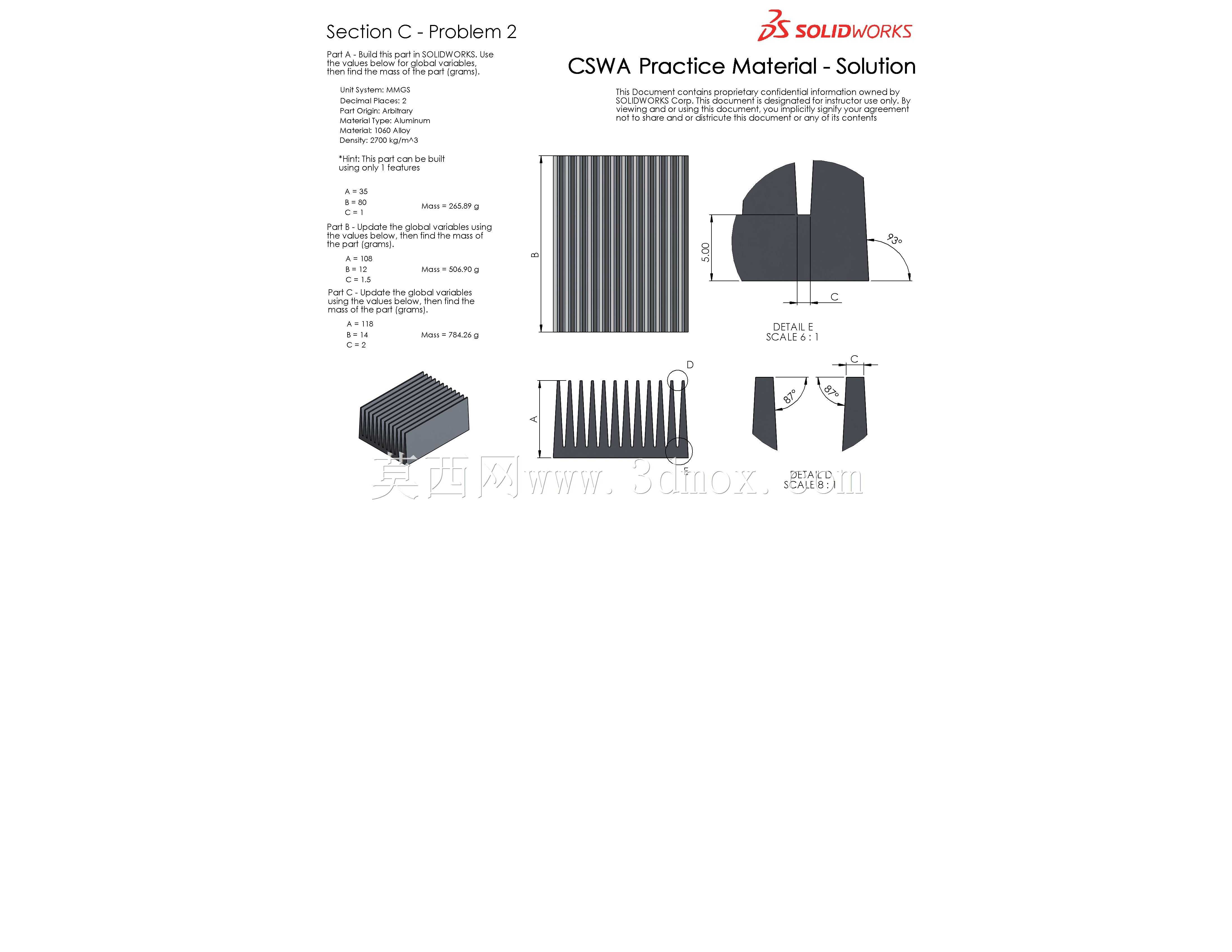

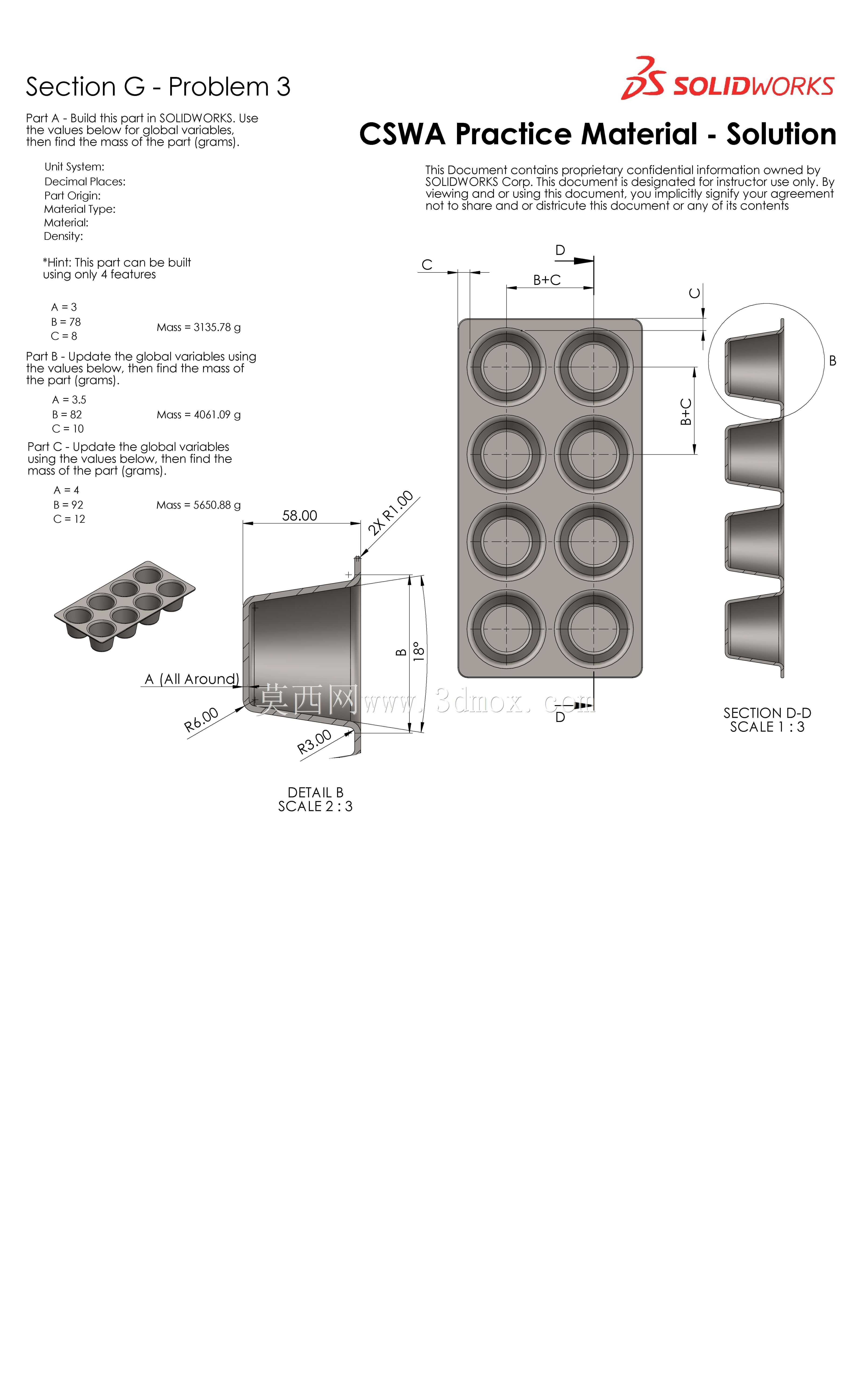

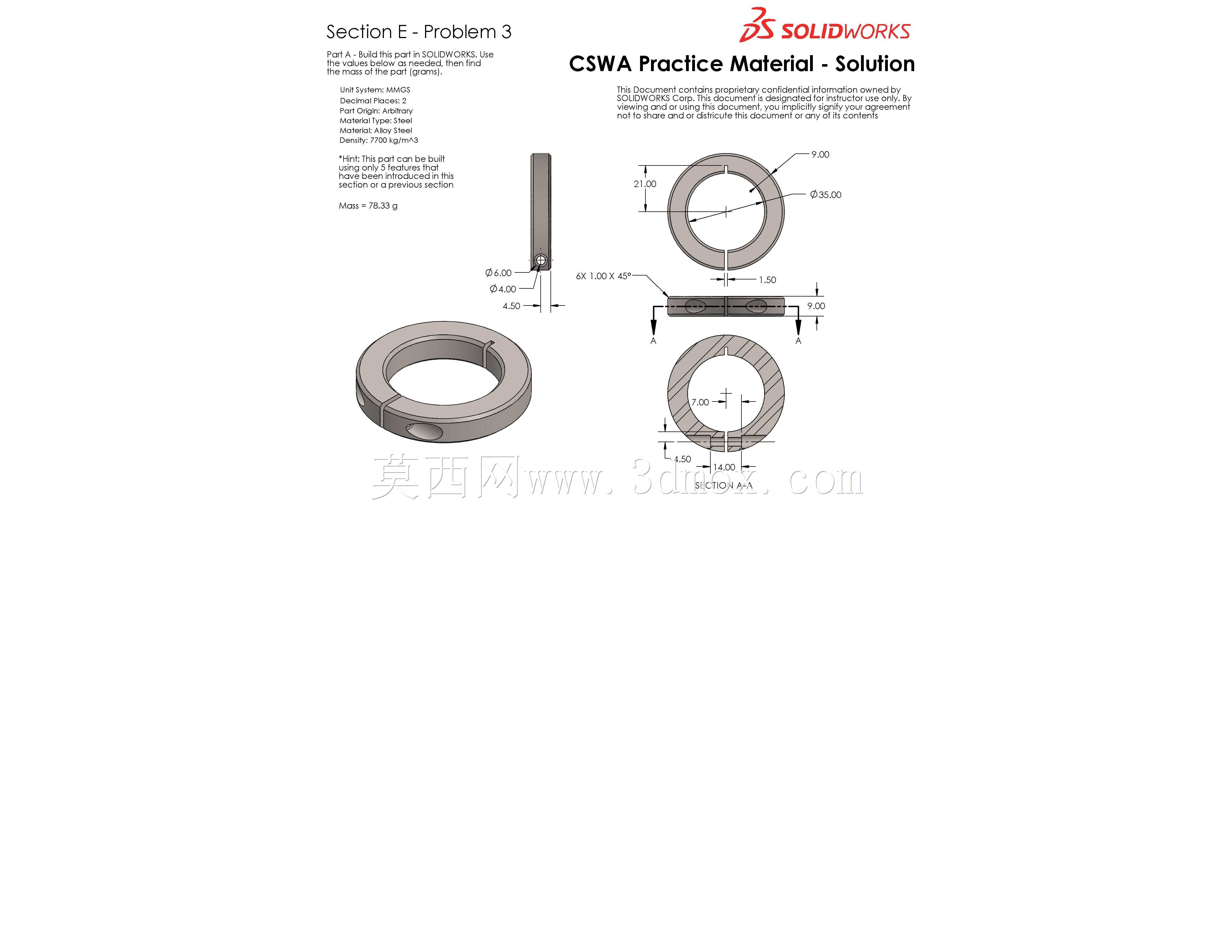

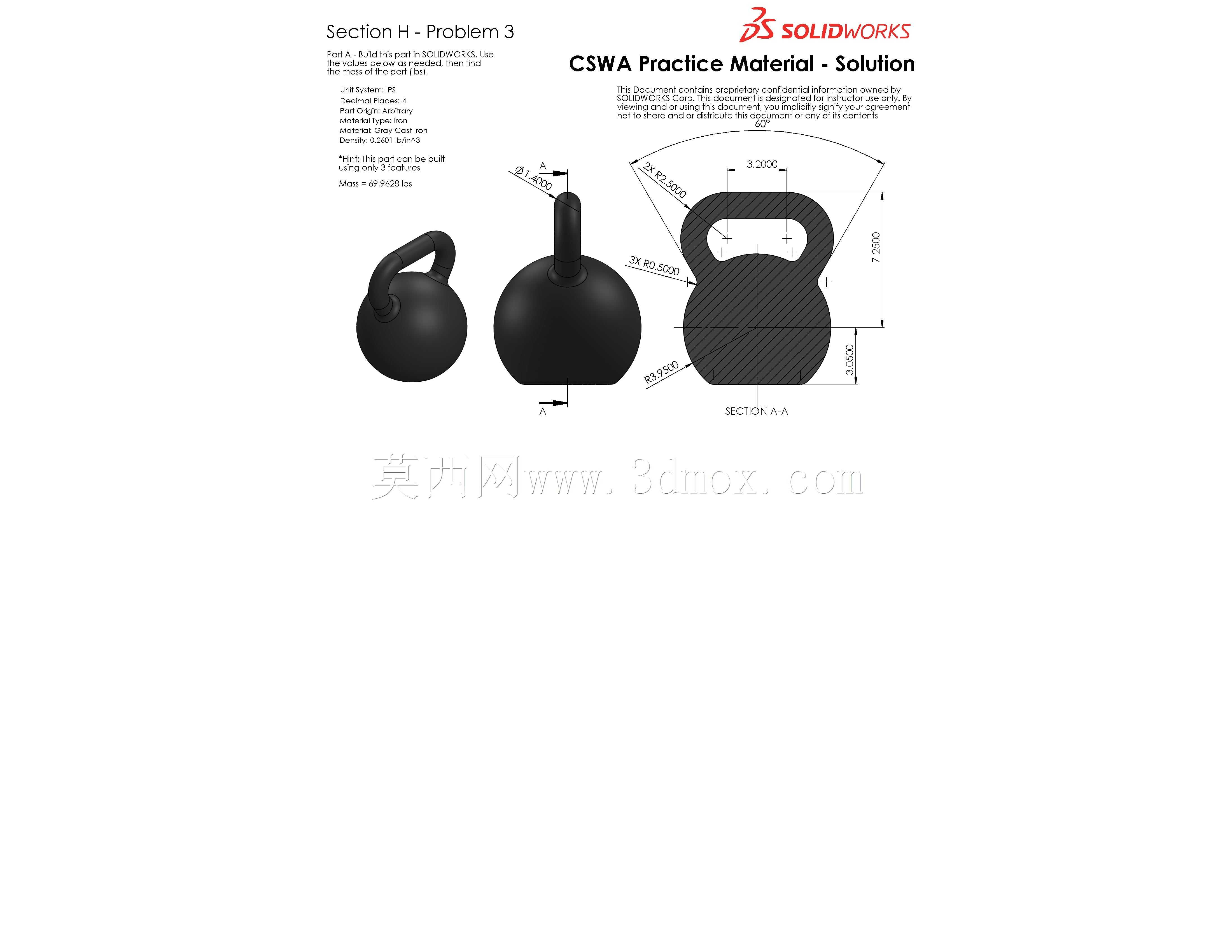

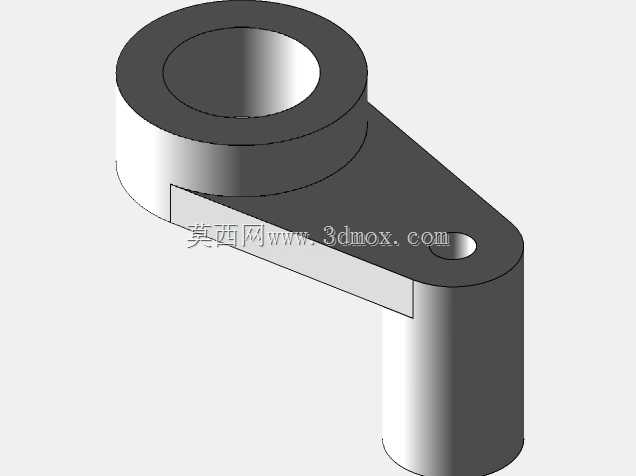

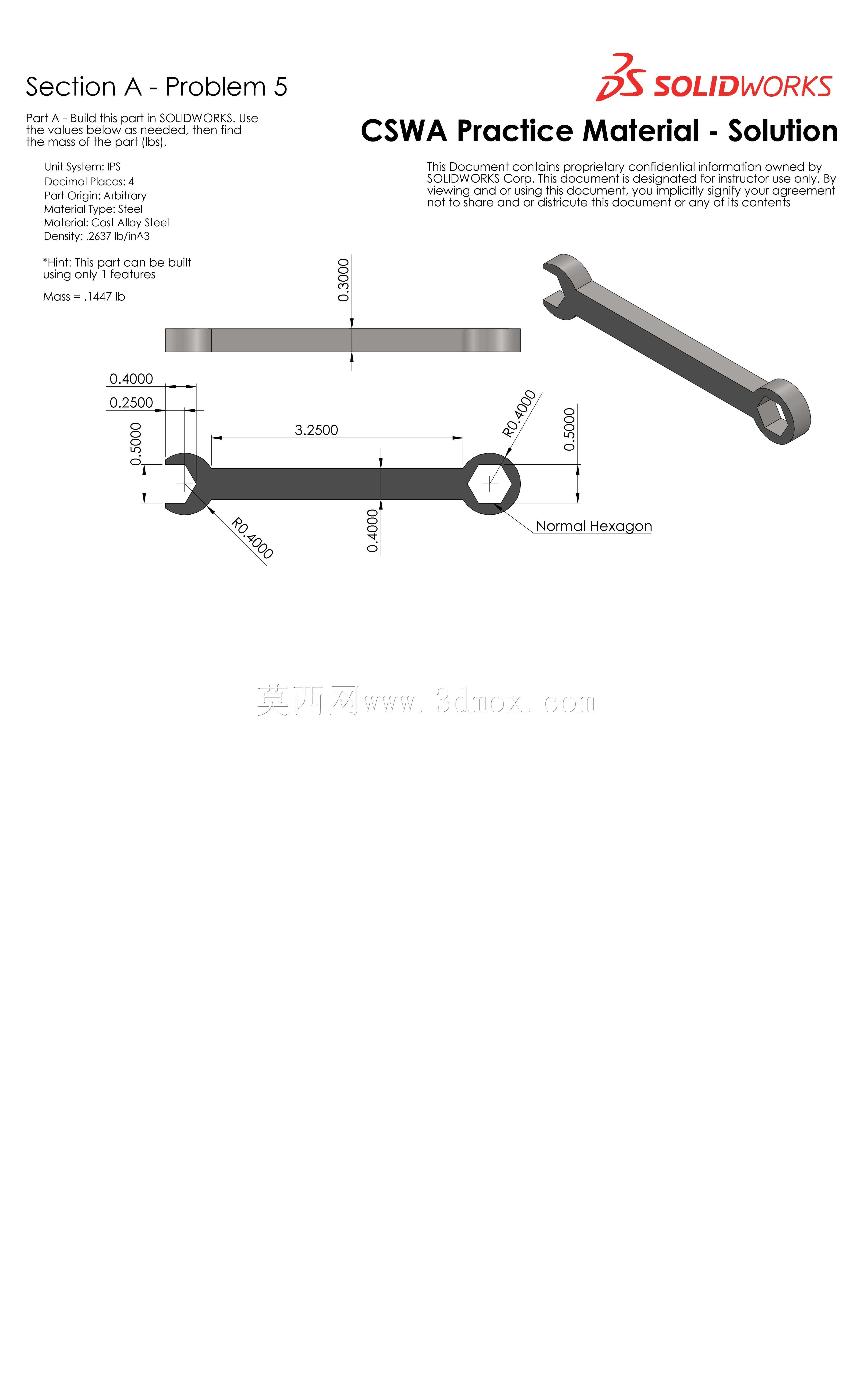

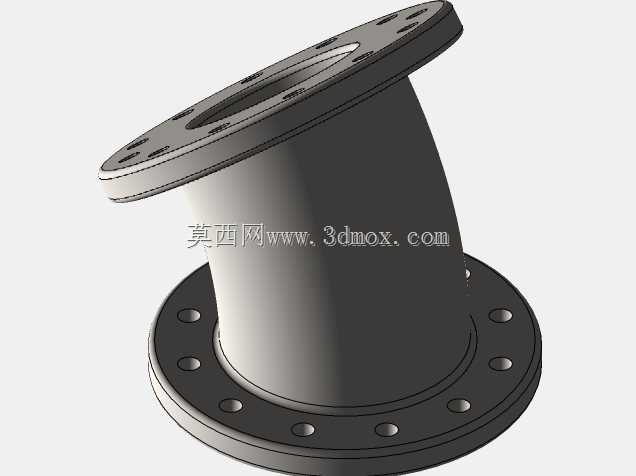

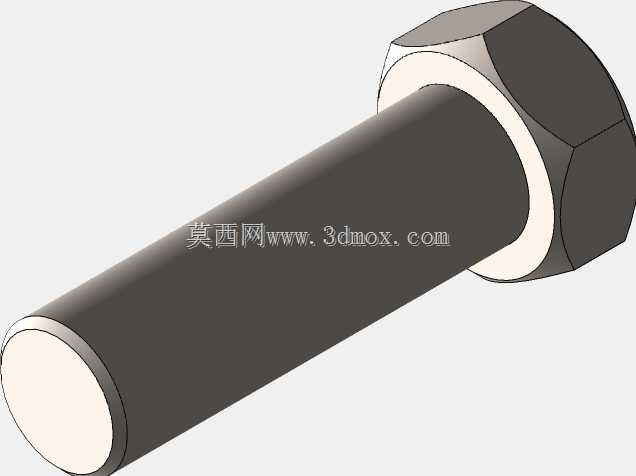

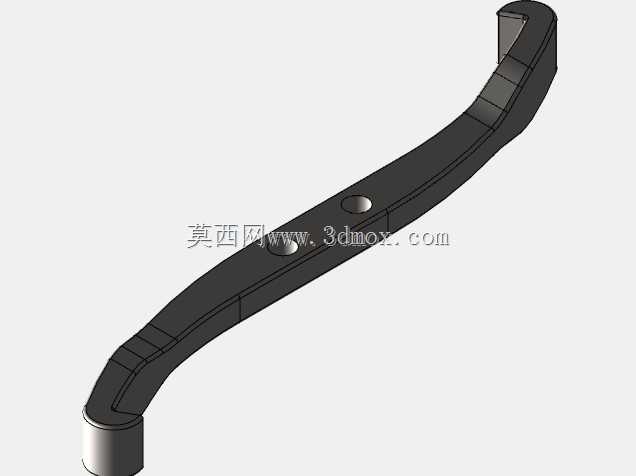

　　加工完外形再精铰孔保证孔位精度。整套练习里的不同零件，各自对应不同的典型建模逻辑：盘类零件练旋转特征和圆周阵列，支座类零件练凸台拉伸和筋板布置，轴类零件练旋转切除和键槽定位，最后把所有零件拼到装配体里，考核配合关系的选择——安装孔用同轴心配合，贴合面用重合配合，活动部件保留正确的运动自由度，不能出现过约束导致装配报错。很多考生在实操考试里丢分，不是不会用特征命令，而是建模顺序不符合工程逻辑：比如先做圆角再打孔，后续改孔位时圆角特征跟着报错；或者草图里全是零散尺寸没有几何约束，改一个总长度，所有孔位、圆角都错位，回到工厂实际工作里，这种无关联的模型根本没法做系列化改型，客户要改一个安装尺寸，设计师得从头重画整个零件，效率极低。

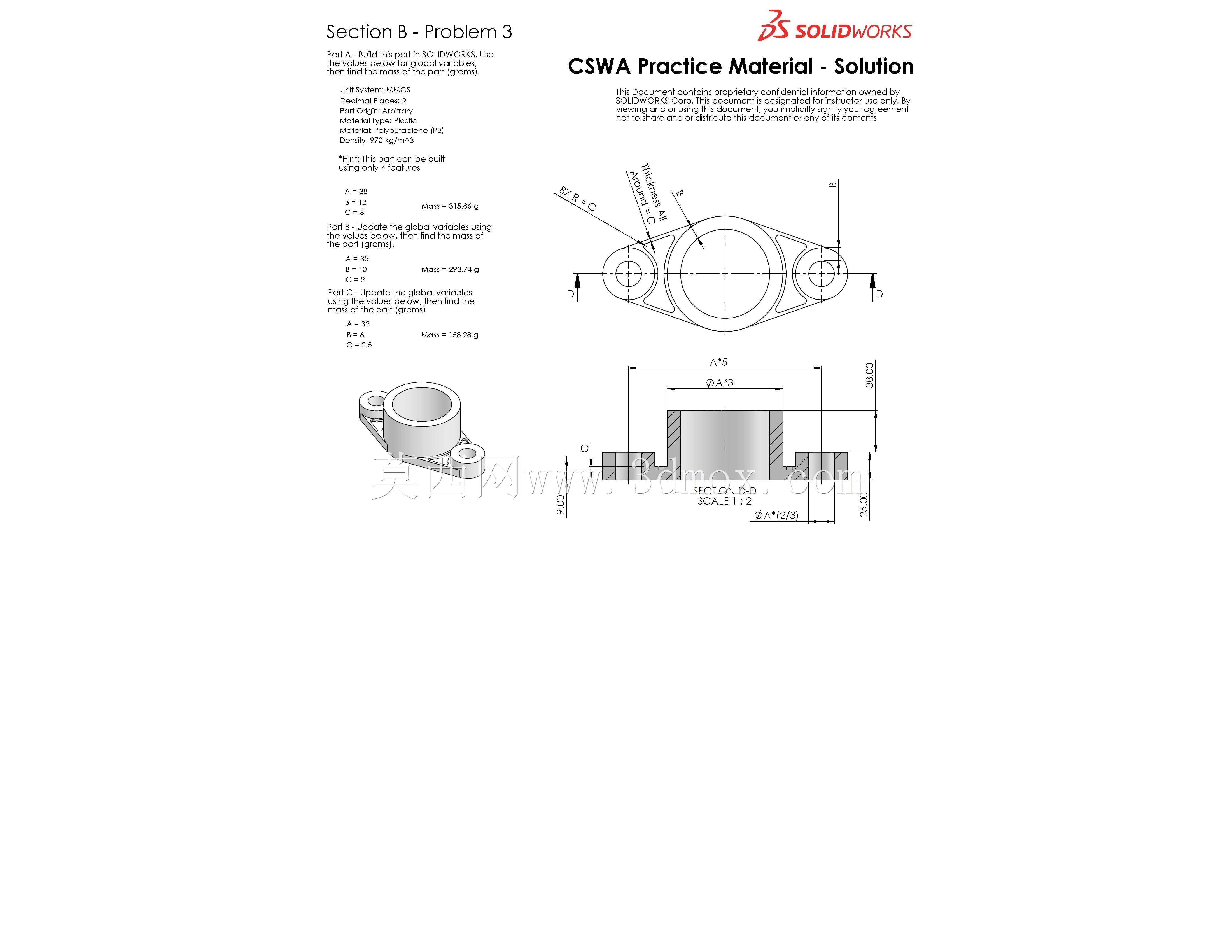

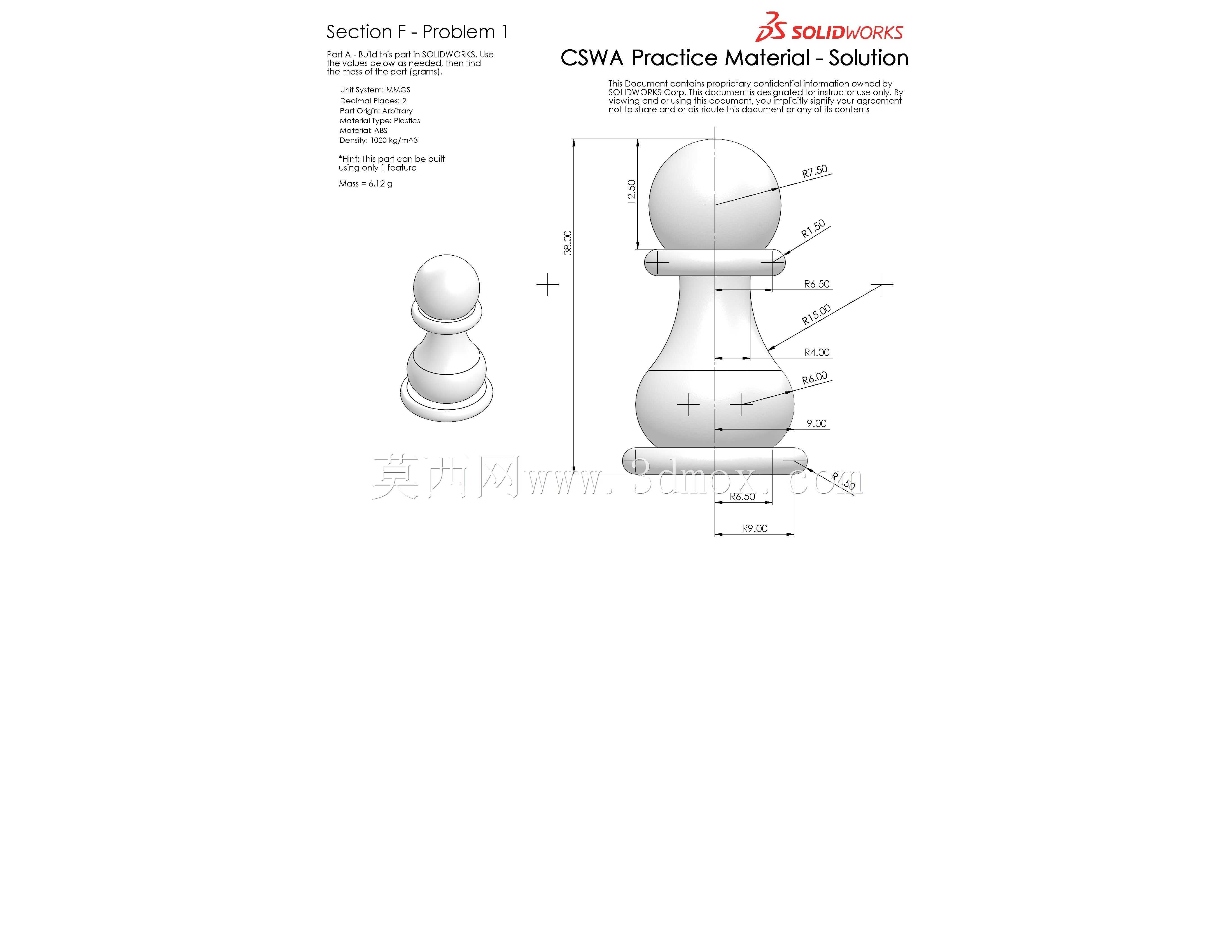

　　这套练习里的尺寸设置也完全贴合实际加工公差等级，安装孔的间隙、配合面的粗糙度预留、零件之间的避让间隙，都和真实设备设计的取值一致，不是随便给个数字凑数。比如封板和箱体贴合的面，平面度要求要满足密封需求，如果中间要垫橡胶密封圈，板面上要预留密封槽的位置，槽的深度和宽度要和密封圈线径匹配，压缩量控制在合理范围，压太紧会让密封圈永久变形失去密封效果，压太松会出现缝隙漏尘漏油。两端安装孔的大小要比选用的螺栓直径大零点几毫米，抵消多零件装配时的孔位累计误差，不然车间装配时孔对不上，只能现场扩孔，既耽误工时又破坏零件表面处理层。练习过程中还要养成随时检查零件质量属性的习惯，对照题目给出的质量数值反向核对自己的建模尺寸有没有错，材料密度选取是否正确，这也是实际设计里的常规操作——设备配重核算、板材采购预算、工件搬运工装选型，都需要提前拿到准确的零件质量，不能等零件加工完才发现超重，导致安装架承重不够。从建模思路到工艺考量，整套练习把机械设计岗位新人需要掌握的基础能力串成了完整链路，练完之后再去画车间里的实际板类、支座类零件，不会出现特征混乱、工艺无法落地的问题。
