家用手工球形冰块铝制成型模具

　　这套铝制冰球成型结构主要面向手工制冰、餐饮器具和小型家用成型场景，核心用途是把注入模腔的水在冷冻环境下约束成完整、透明、接近理想球体的冰块。与普通开放式冰格不同，它采用上下对合的模体布置，合模后形成封闭球形空腔，水从上方灌注通道进入，冷冻膨胀时多余介质可沿通道补偿或溢出，从而减少球体内因憋气、收缩和自由液面冻结造成的缺料、白芯与表面凹陷。

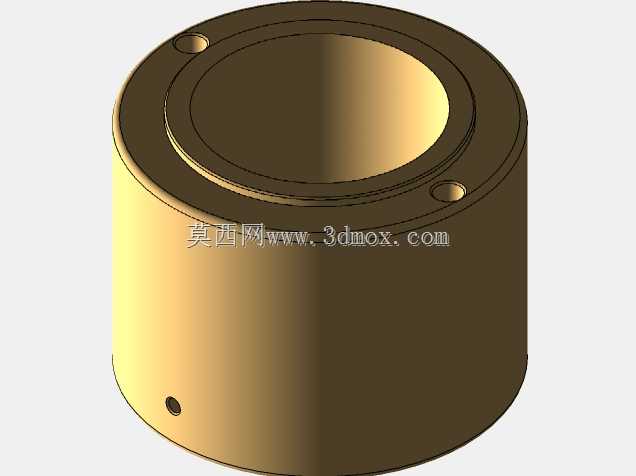

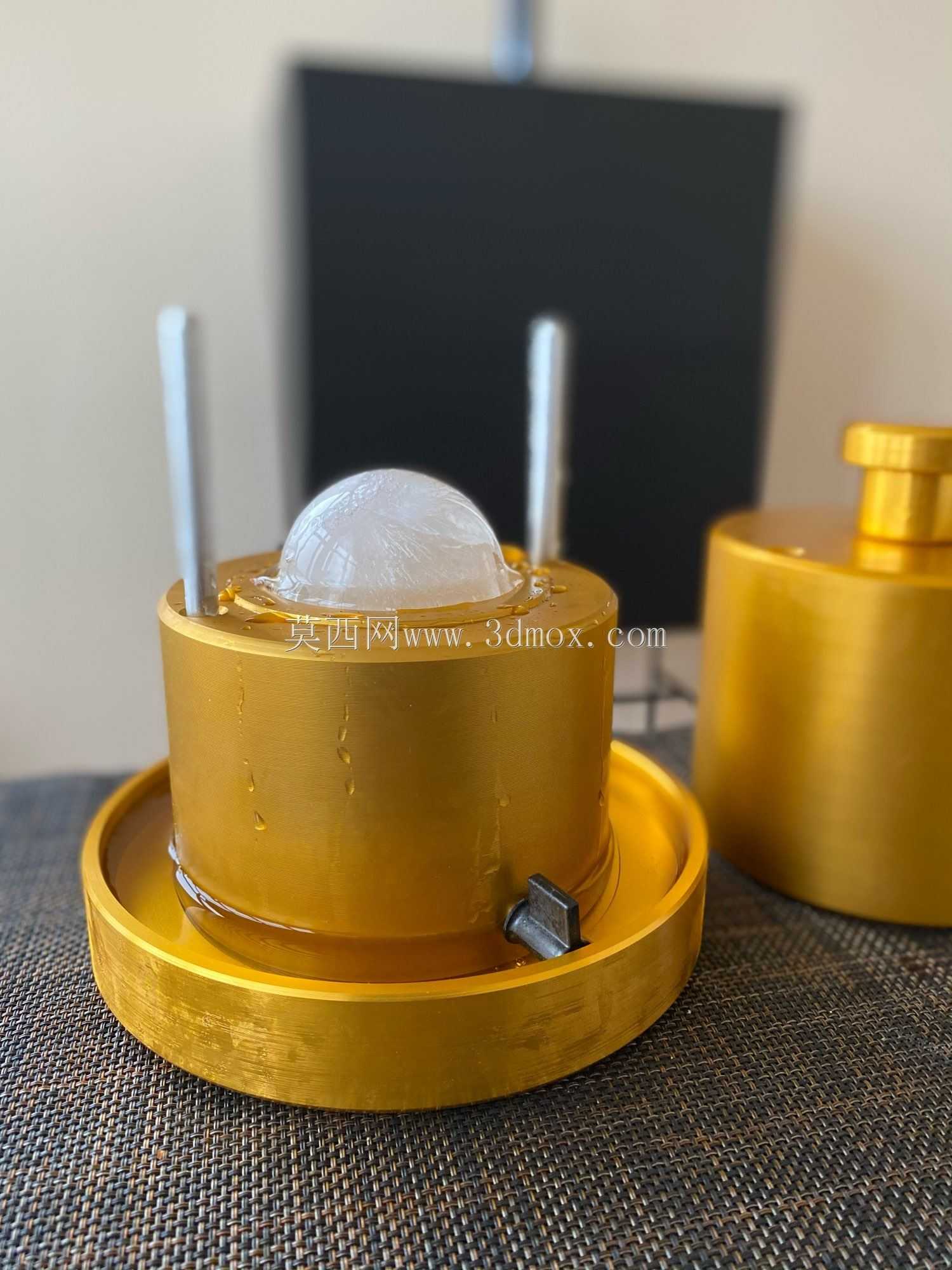

　　从实际使用看，球形冰块在酒杯中接触面积稳定、融化节奏较慢，适合威士忌、冷饮展示和吧台调饮。模具本体选用铝材，重点不在于承受高压，而在于利用铝较好的导热能力，让冷量更快穿过模壁，使模腔内水体较均匀地通过相变区间。上下模板外形近似方形板件，便于手持、放置和对位；中部半球型腔为主要成型面，外侧保留足够壁厚，既控制手部接触时的冷量传导，也保证反复开合后型腔不变形。

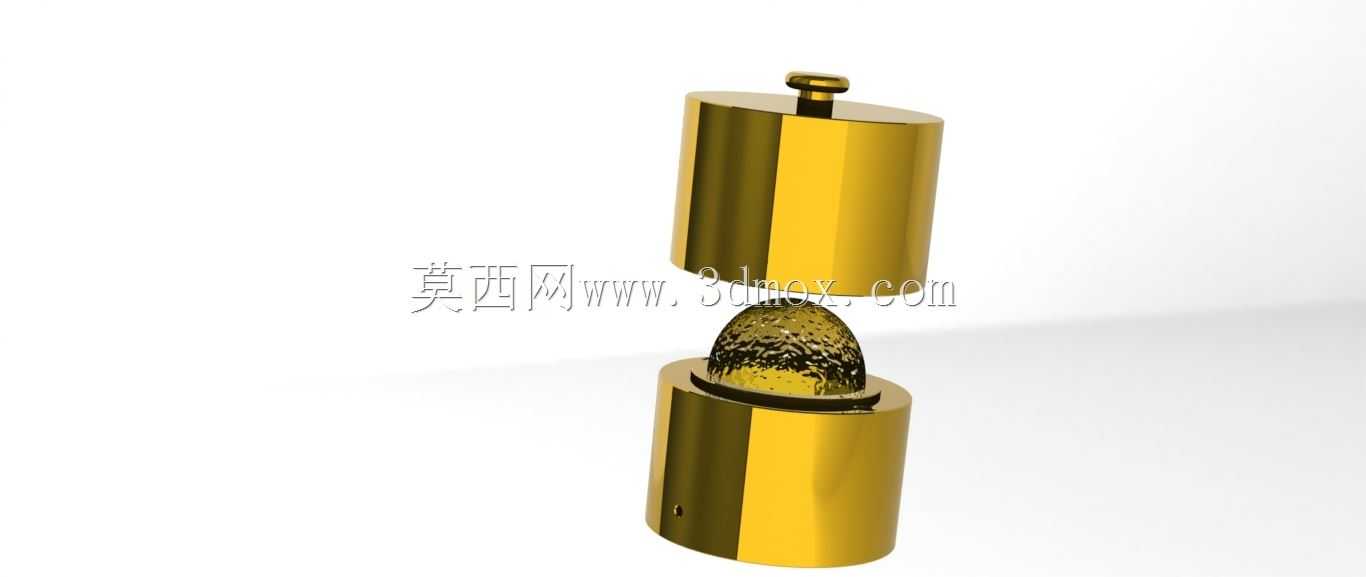

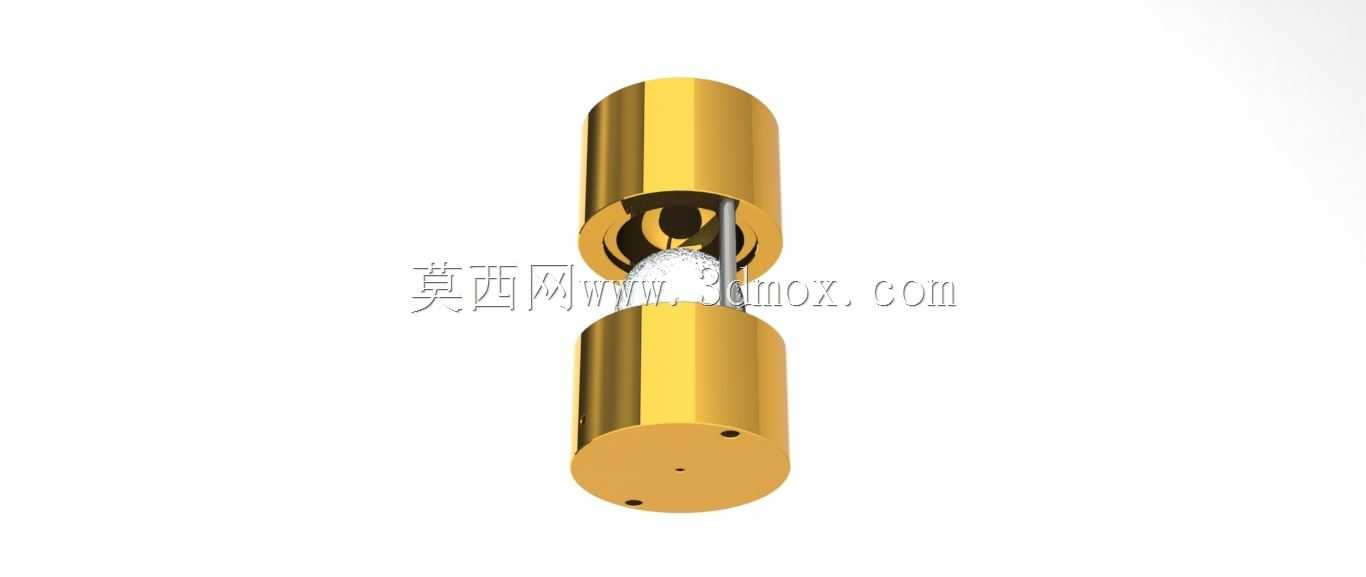

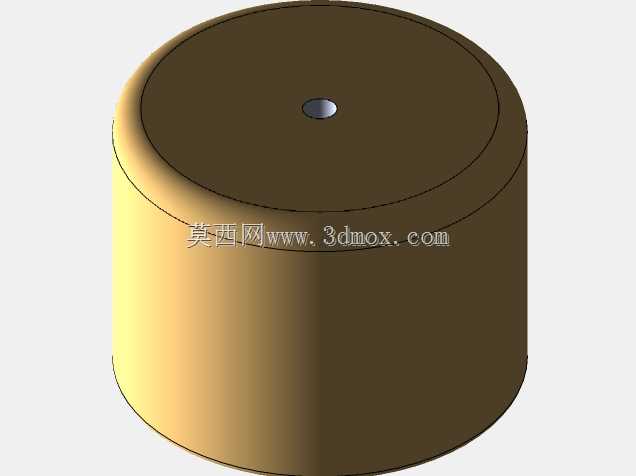

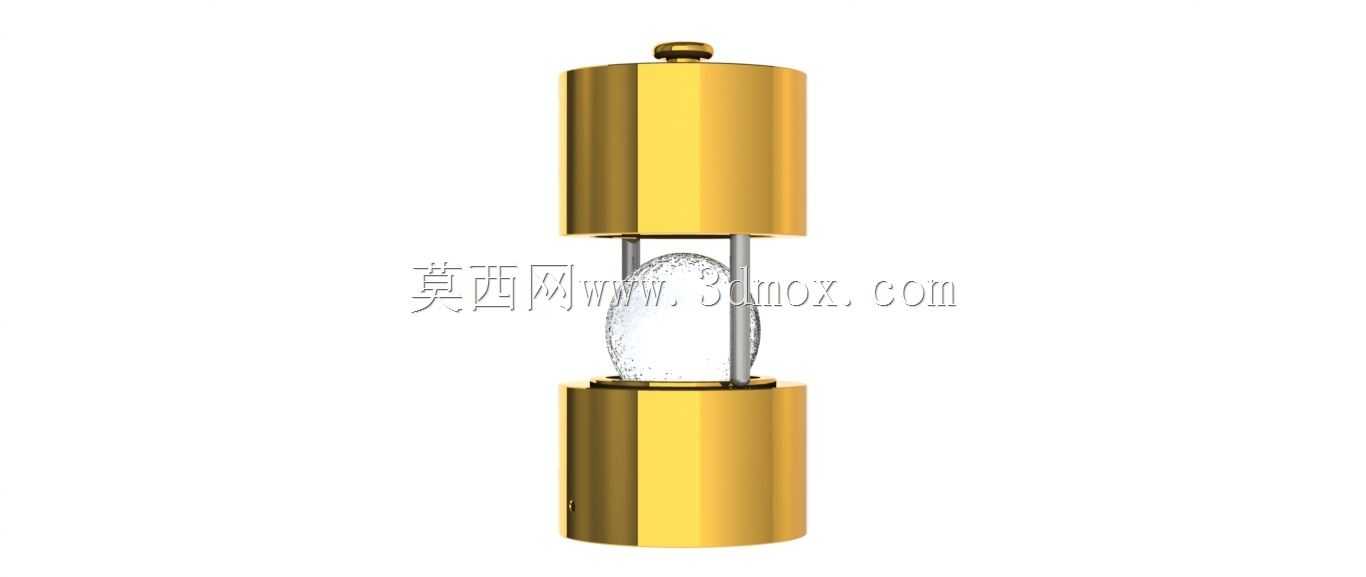

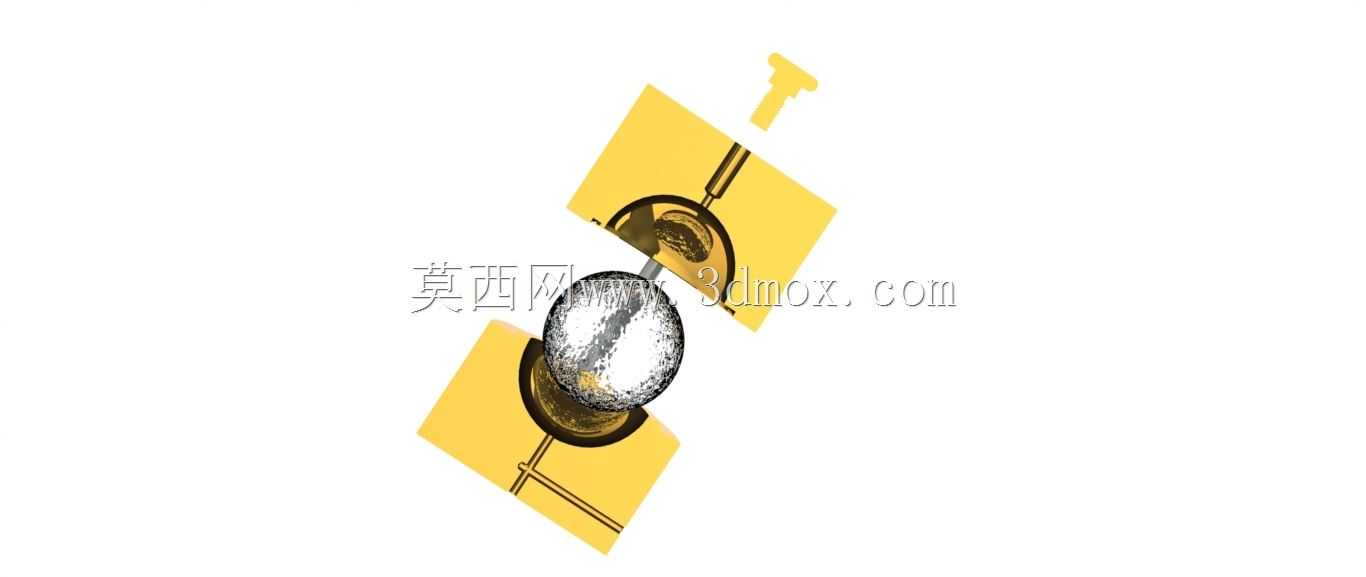

　　结构设计上，两块模板以分型面穿过球心的方式拆分，这是球体脱模最直接的方案。若采用整体封闭腔，冻结后的冰球会被刚性模腔包裹，取出困难；上下分型后，冷冻完成只需沿开模方向分离模板，冰球即可从半球窝中脱出。灌注口设置在上模中央，细长通道既承担注水功能，也在冻结后形成一段与冰球相连的冰柄，掰开或轻推即可得到完整球体。通道直径不能过大，否则去除浇口痕迹明显；也不能过小，否则注水阻力高、排气不畅，容易在球顶留下气孔。

　　模腔表面质量直接决定冰球透明度和外观。铝模壁需要光滑、清洁并具有较好的平面贴合度，分型面若存在间隙，冷冻过程中会沿缝隙产生薄冰飞边，虽然容易清理，但会破坏球体轮廓。半球窝边缘应与分型面平顺过渡，避免尖角造成应力集中，也避免冰块在尖角处产生裂纹。模板四角和外轮廓可做倒角处理，使湿手操作时更安全，同时降低铝件边缘磕碰后产生压痕的概率。

　　安装边界方面，该模具不属于固定设备，不需要螺栓基座或驱动接口，外形边界以冰箱冷冻室搁放空间和手持操作空间为准。方形模板的投影面应能稳定平放在冷冻层平面上，合模后上方灌注柱需要留出手指和注水容器的操作高度。若多套模具并排使用，模板之间应保留间隙，防止外壁结霜后粘连，也保证冷空气能够环绕模体流动。单套模具的占用范围由方形模板边长、上下模叠合厚度和顶部灌注凸台共同决定，设计三维布局时可把它看作一个带中心凸柱的方形盒体。

　　建模时应先确定目标冰球直径，再按冰在冻结过程中的体积变化评估模腔尺寸。水变成冰后体积增大，封闭腔不能按完全刚性封死处理，灌注通道需要提供膨胀余量。上、下半球腔应保证同轴，分型面处轮廓连续，若两半球心错位，合模后会在赤道位置形成台阶线。导向与定位可以依靠模板外形、止口或局部定位面实现；对于这种手工器具，简洁的外轮廓对位更符合清洗和使用要求。流道入口与球腔连接处应做小圆角，减少冰体在浇口根部断裂后残留在深孔内的情况。

　　加工角度看，半球窝可在铝块上通过数控铣削成型，随后进行表面抛光；分型面需要铣平，保证合模接触均匀。模板上可不设置复杂锁紧机构，依靠冷冻后冰体自身胀紧以及手工按压维持闭合；若用于批量制作，可在外侧增加简单卡扣或夹具，但夹具不能干涉球体脱模，也不能让模板受力不均导致型腔变形。清洗场景要求模体结构尽量少死角，半球窝开放、流道短直，便于刷洗和晾干。

　　在工程表达中，这套模型的价值在于把常见的注塑模具思路简化到家用低温成型领域：有分型面、型腔、灌注通道和脱模方向，但没有高温熔体、顶出系统和复杂冷却回路。它的结构判断重点是球体完整性、合模定位、冷冻膨胀余量、导热效率和手工操作便利性。三维建模时需要同时表达上下模板的对合关系、中央灌注柱、半球型腔以及方形外板的空间边界，使设计者能够直观检查开模行程、冰球脱出路径和冰箱搁放尺寸。
