低负载电机用多板离合器三维结构设计

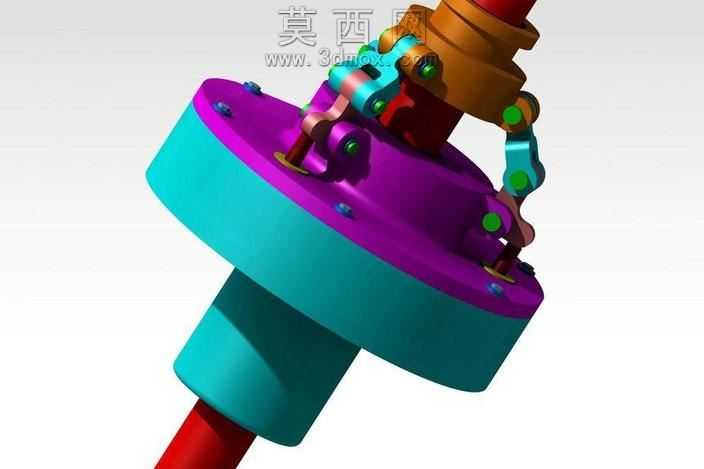

本作品为适配低负载电机使用场景的多板离合器三维建模作品，整体建模过程严格遵循机械传动部件的实际设计逻辑，依托三维参数化建模方式完成全结构搭建。建模初期先梳理多板离合器的核心传动逻辑，明确其在低负载电机工况下需要实现的动力接合、分离功能需求，确定轴向布置的整体结构方案，以中心传动轴为装配基准，依次完成主动轴段、从动盘组、压紧机构、操纵联动组件的各零件单独建模。零件建模阶段针对不同结构特征采用适配的建模方式：对于盘类主体零件，通过旋转特征生成基础回转轮廓，再通过拉伸切除完成安装孔、定位槽的细节加工，对盘片表面的摩擦接触区域做单独的面组拆分，为后续材质赋予做准备；对于周向均匀布置的操纵杠杆组件，先完成单个杠杆、铰接销轴、复位弹性件的精细化建模，通过圆周阵列命令实现多组组件的均匀排布，保证各铰接点的同轴度与装配间隙符合实际运动需求，避免后续运动仿真出现干涉问题。材质与渲染阶段，根据零件实际功能赋予对应材质属性：主体承压盘件赋予高饱和度的金属漆材质，区分主动盘与从动盘的色彩差异，便于直观识别动力传递路径；铰接销轴、紧固螺钉等标准件赋予金属镀铬材质，还原金属零件的反光质感；摩擦片区域赋予哑光耐磨复合材料材质，通过粗糙度参数调整还原摩擦面的哑光质感；中心传动轴根据不同轴段的功能区分，分别赋予调质钢、表面氧化处理的材质效果，提升模型的真实感。结构设计上充分考虑低负载电机的使用特性，优化了多板组的叠片数量，在保证足够传递扭矩的前提下降低整体轴向尺寸，操纵杠杆的力臂比例经过参数化调整，确保较小的操纵力即可实现离合器的彻底分离，各铰接位置预留了合理的装配间隙，既保证机构运动的灵活性，又避免间隙过大导致的传动冲击。整体模型装配完成后经过全局干涉检查，确认所有运动部件在接合、分离的全行程内无硬干涉，各零件的装配关系符合实际机械装配工艺要求，可用于低负载电机传动系统的结构展示、原理教学以及相关设计方案的参考验证，模型的色彩区分清晰，结构细节完整，能够直观展现多板离合器的内部构造与动力传递路径。
