三角法兰式密封端盖结构三维设计

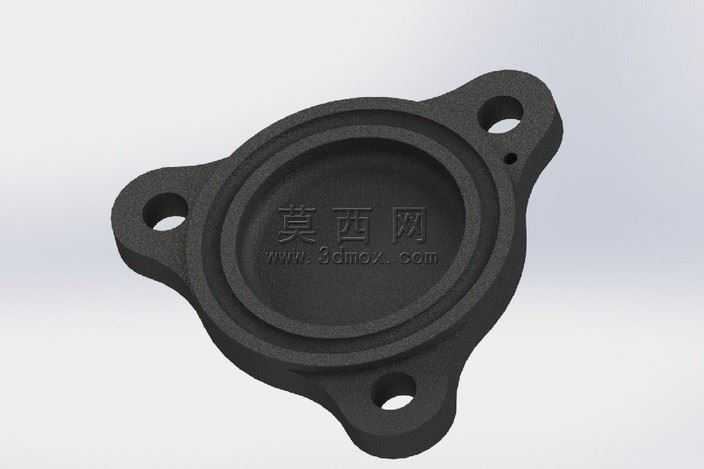

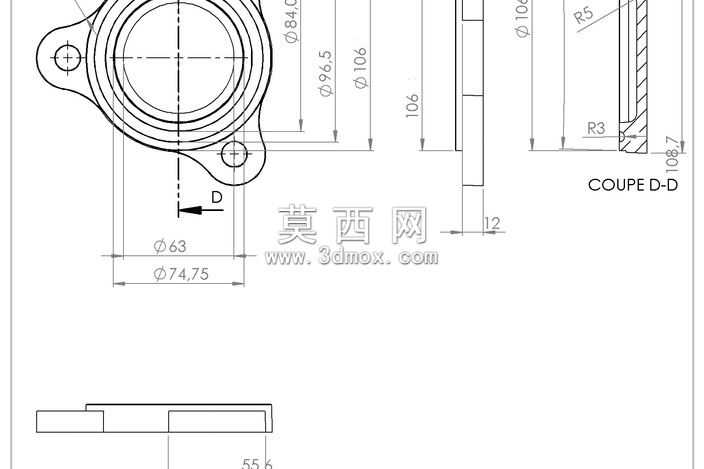

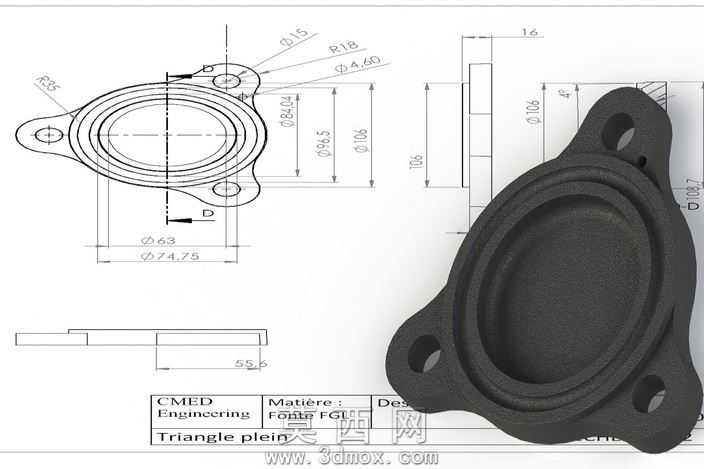

本作品为三角法兰式密封端盖的三维参数化模型，建模阶段采用SolidWorks软件完成全流程设计，首先以工程图标注的尺寸基准为核心，绘制中心密封腔体的多层同心圆轮廓，依次完成Φ63、Φ74.75、Φ96.5、Φ106等各直径尺寸的精准约束，保证密封槽的同轴度公差符合装配要求。随后绘制三角分布的三个安装耳结构，匹配R5、R15、R18等圆弧过渡尺寸，对安装耳上的固定孔做拉伸切除处理，同时完成端盖整体厚度方向的拉伸特征，构建出基础实体结构。细节处理阶段，对所有棱边做对应半径的圆角过渡，避免应力集中问题，同时还原密封槽内的多层环形凸台结构，保证密封件安装后的贴合精度。材质渲染阶段，为模型赋予哑光黑色硬质橡胶材质，调整材质的粗糙度、反光度参数，还原橡胶密封件的真实质感，同时对工程图背景的线框视图做对齐处理，清晰展示模型的二维尺寸标注与三维实体的对应关系。设计思路上，该端盖采用三角法兰布局，相比圆形法兰可减少安装空间占用，三个安装孔呈120度均匀分布，保证安装后的受力均匀性，中心的多层环形密封槽可适配多道密封圈，满足不同压力工况下的密封需求，端盖背部的凹陷腔体可避让装配端的凸起轴类结构，避免装配干涉。建模过程中全程关联二维工程图的尺寸参数，所有特征均采用参数化驱动，可通过修改关键尺寸快速适配不同规格的密封安装需求，模型同时导出了STEP、IGES等通用格式，可兼容多数三维CAD软件的导入编辑，满足不同设计场景的使用需求。结构验证阶段，通过软件的干涉检查功能确认安装孔与密封腔体无结构冲突，各过渡圆弧的曲率连续，保证后续开模或加工时的工艺可行性。
