戴森吸尘器与ShaperOrigin转接接头

　　在小型木工CNC作业现场，手持便携雕刻设备与车间除尘系统之间往往缺少直接衔接件。Shaper Origin这类手持式CNC在板材切割、开槽和修边时会持续产生木屑，若依靠设备自身少量集尘能力，粉尘容易堆积在刀具周围，既影响视线，也会让导轨和工作台面残留细屑。戴森吸尘器在小型工坊中普及率较高，软管接口与CNC集尘口并不一致，因此需要一个过渡接头把两侧气流通道可靠连接起来。这个转接件的核心目标不是改变吸尘主机性能，而是在有限空间内建立平顺、密封、便于拆装的风道。

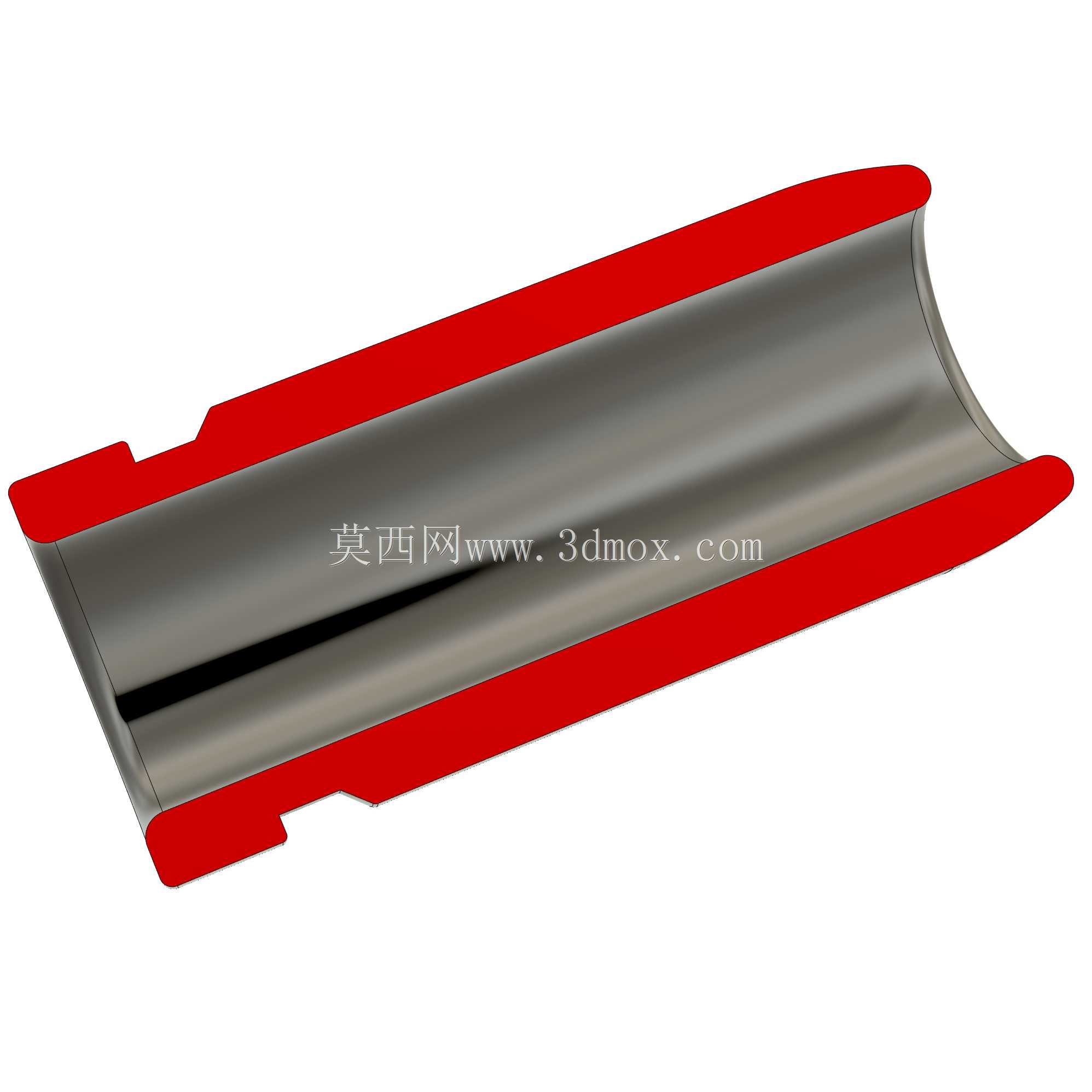

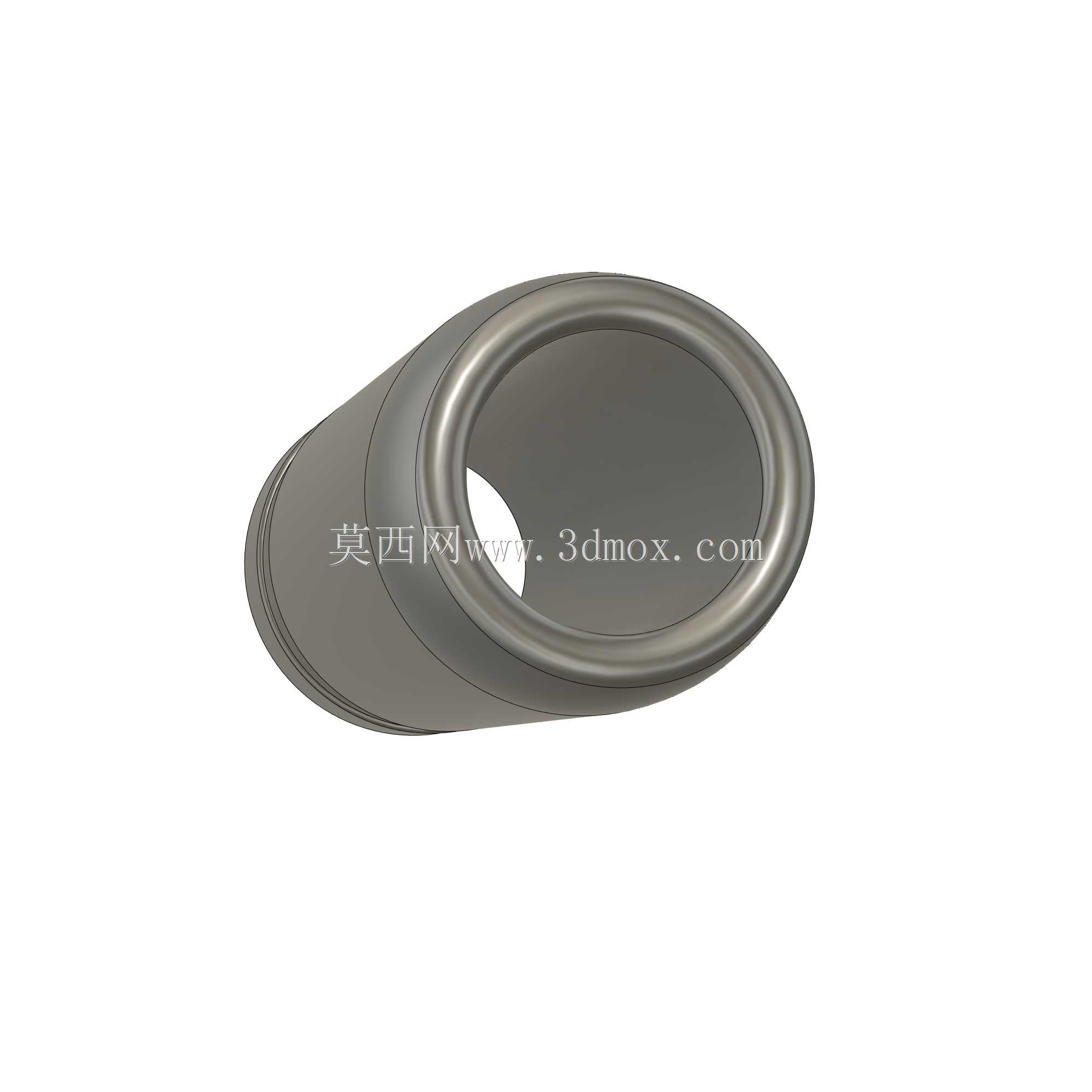

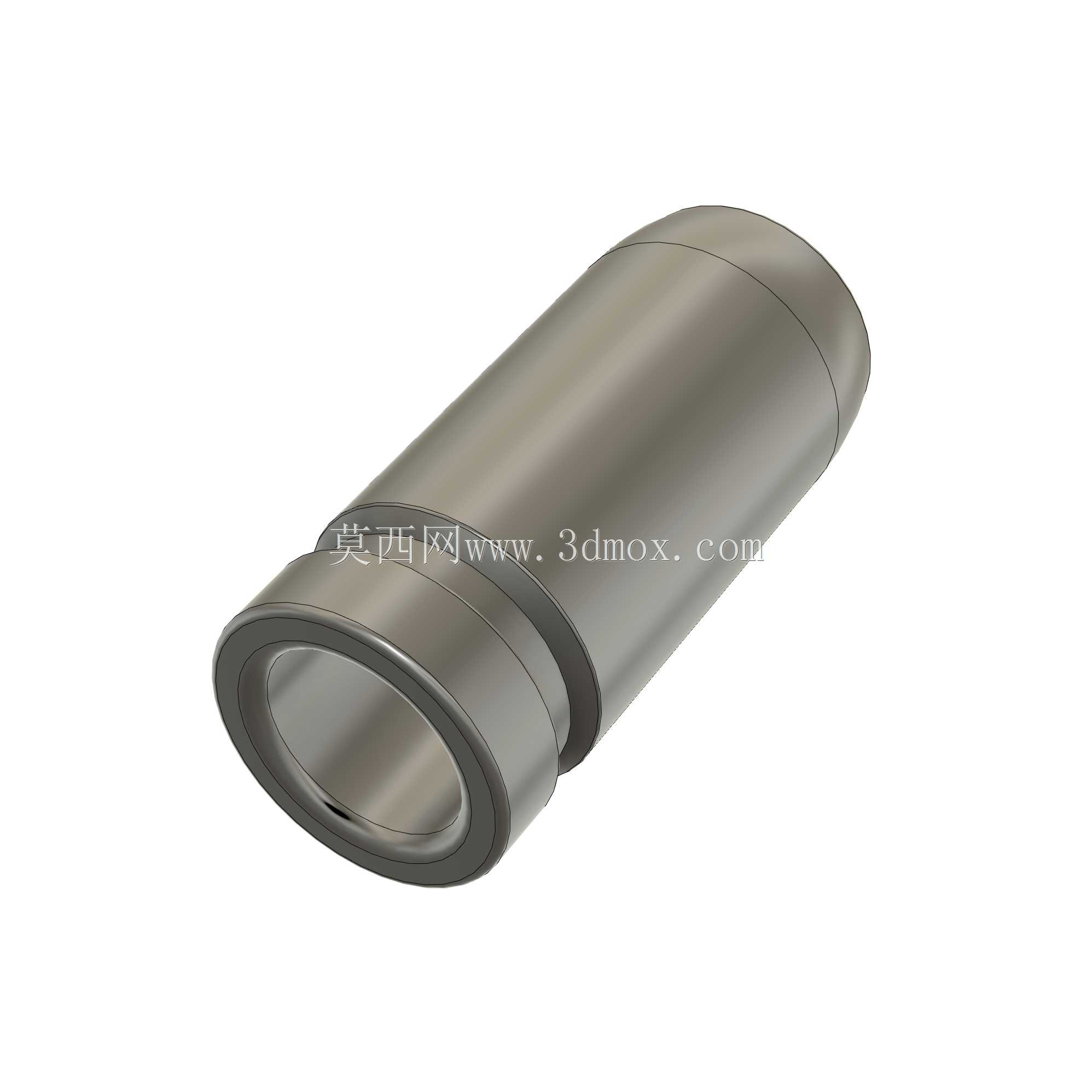

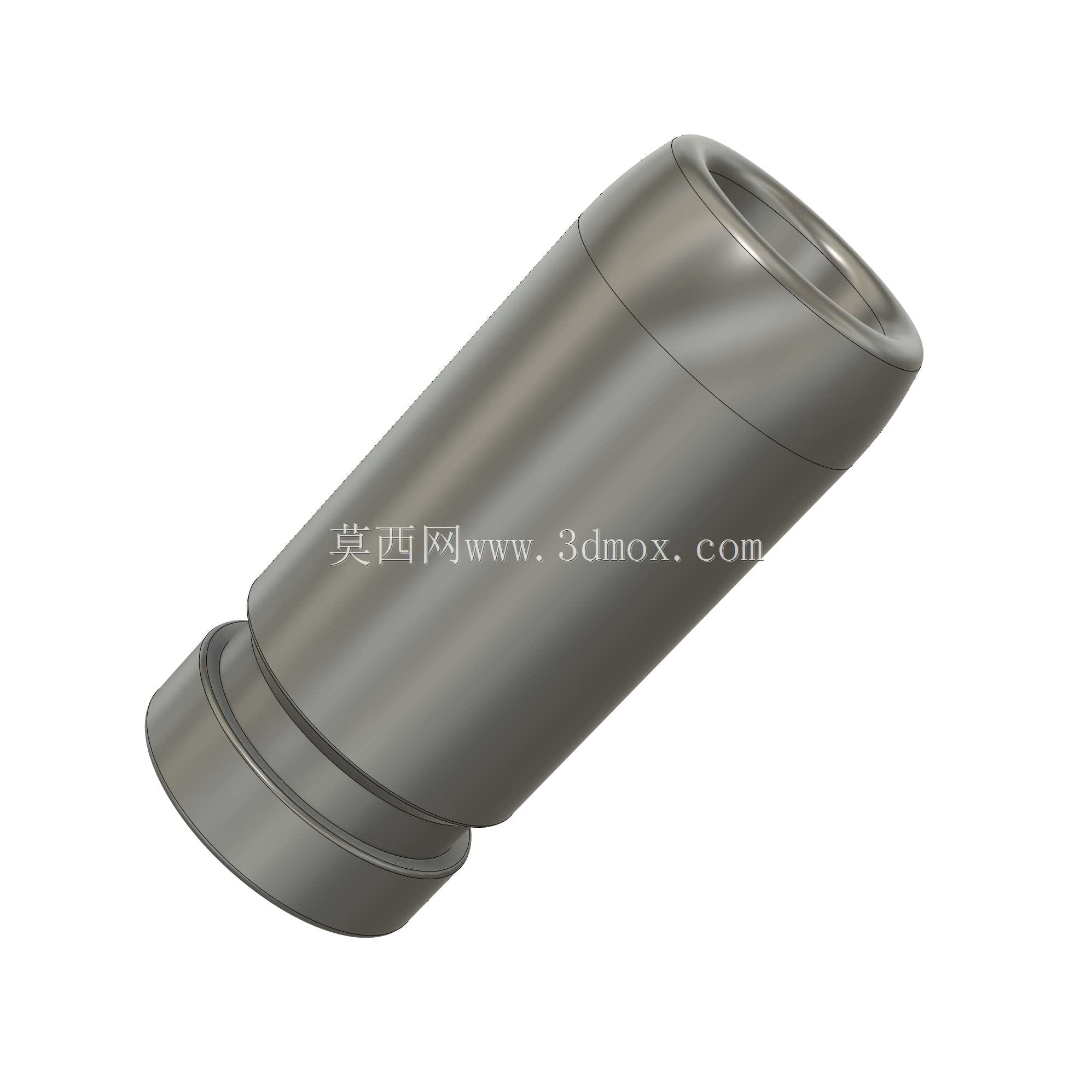

　　从结构上看，接头主体采用近似圆筒的外形，一端面向吸尘器软管或吸杆，另一端面向Shaper Origin的集尘接口。筒身保持较大的通流截面，避免在转接处出现突然缩径；内壁过渡尽量圆滑，使木屑随气流通过时减少撞击和挂附。下部设置环形台阶，用于限定插入深度并形成轴向定位；端部轮廓根据对接件的形状进行配合，使接头插入后不会因软管拖拽而轻易松脱。外壁保留简洁圆柱面，便于手持插拔，也适合FDM打印时以竖直方向成型，减少悬垂并提高层间强度。

　　设计这类接头时，首先要确认两侧接口的真实边界。吸尘器侧通常依赖软管或吸杆的外径形成摩擦密封，配合段需要有足够长度，过短会晃动漏气，过长则插拔费力；CNC侧则要避让设备外壳、刀具调节区域和操作者手部空间，不能为了追求大流量而把接头做得过于粗大。接头轴线应尽量贴近尘源产生方向，使刀具切削出的木屑被气流直接带走。若接口方向与尘屑抛射方向偏差过大，即使吸尘器功率足够，集尘效率也会下降。

　　尺寸控制上，壁厚需要兼顾打印刚性与密封弹性。过薄的壁体在夹紧软管时容易开裂，过厚又会让内部流道变窄，并增加打印材料消耗。配合直径可根据常用打印材料的收缩特性预留少量间隙；若采用PLA打印，表面硬度较高，摩擦段可设计浅环槽或微凸筋，以增加插拔阻力；若采用PETG，材料韧性更好，可适当增加过盈量。台阶处应设置圆角，避免应力集中在层纹方向，尤其是接头经常被侧向拉扯时，圆角能够明显降低断裂风险。

　　实际安装时，转接件随CNC移动，重量和外伸长度都会影响操作手感。筒身不宜过长，否则会在设备后方形成明显力臂，手持 tracing 切割时增加负担；也不宜过短，否则软管弯折角过小，气流被折扁后流量下降。较合理的处理方式是让主体长度只覆盖密封配合和手部插拔所需区域，并在出口处保留平滑过渡，让软管自然弯曲。对于需要频繁更换工具的工位，接头应做到免工具拆装，同时在正常拖动中保持不脱落。

　　气流组织方面，接头内部不应设置突兀的加强筋或螺丝柱，因为这些结构会拦截长木屑，逐渐造成堵塞。外部加强也应优先采用环形增厚或局部肋条，且肋条方向顺应插拔动作，而不是伸入风道。接头与吸尘口对接后，应形成连续负压区，使切削点附近空气带着粉尘进入软管。对于较粗刨花，通道直径和转弯半径尤其关键；任何急弯、台阶错位或毛边都可能成为积料点。

　　三维建模时，可先建立两侧接口的装配骨架，分别定义吸尘器配合段、CNC配合段和中间流道。以旋转特征形成主体后，再切除内部材料，保证最小壁厚均匀；端部倒角和根部圆角应在装配验证后统一处理。完成模型后需按实际打印方向检查层纹受力：接头受拉主要沿轴向，层线若垂直于拉力方向，强度较稳定；若设备经常侧向摆动，则应在根部增加环形加强。打印件表面可适当保持摩擦纹理，不必追求过度光滑，关键尺寸面则应保证圆度。

　　在工坊应用中，这个转接件把便携CNC与家用/商用干式吸尘器组合成轻量集尘方案，适合样板制作、家具修边、标识雕刻、模板开孔等场景。它不需要改动原有设备，只通过接口转换实现尘屑收集；操作者可根据软管磨损情况更换打印件，也可在接口尺寸变化时快速调整配合直径。结构看似简单，但配合公差、流道连续性、安装边界和打印强度共同决定了使用可靠性。
