CA6140车床配套冲压模具研磨工装

　　这套研磨工装是为CA6140普通车床配套设计的冲压模具刃口修磨辅具，主要面向中小型冲压车间的模具日常维护场景。冲压模具在连续冲裁作业中，凸凹模刃口会出现磨损、崩边、圆角钝化等问题，拆下后送外磨床返修周期长，直接在车床上借助该工装完成内孔、异形刃口、配合端面的精磨与研磨，能大幅缩短模具停机等待时间，适配小批量多品种冲压产线的快速换模维护需求。

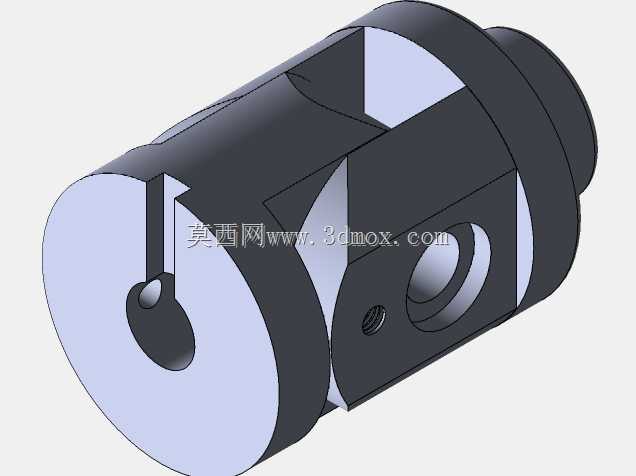

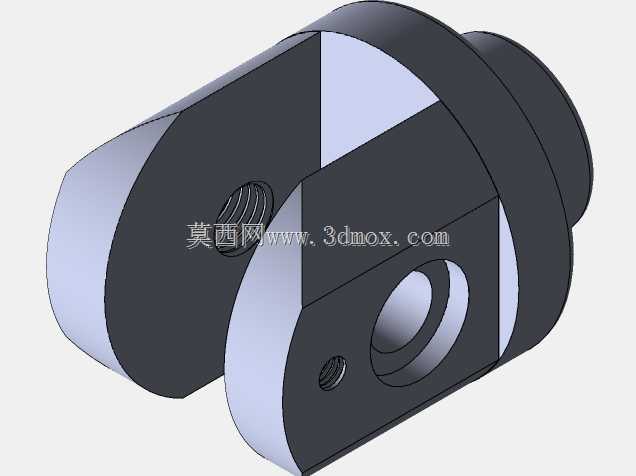

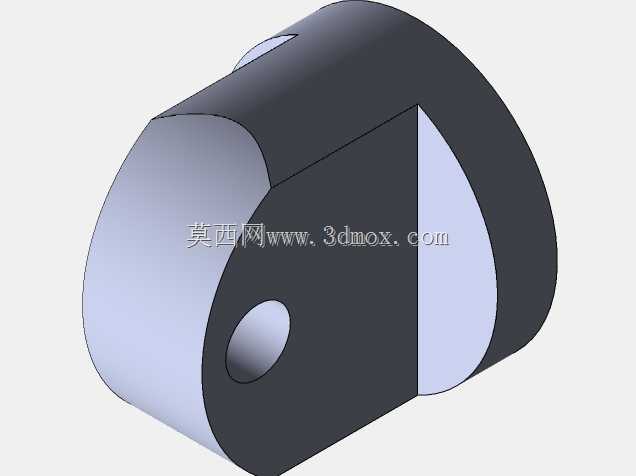

　　从实际使用逻辑来看，工装主体采用阶梯圆柱回转结构，大直径外圆段可直接装夹在车床三爪卡盘上，找正后随主轴回转，小直径轴段作为延伸支撑，避开卡盘与研磨刀具的运动干涉。主体中部开设的横向贯通槽是核心工作位，待修磨的冲压模小型凸模、凹模镶块可嵌入槽内，槽侧布置的径向螺纹孔用于安装锁紧螺钉，从侧面压紧工件，保证磨削过程中工件无窜动；端面开设的键槽型异形卡口，专门适配带扁位的冲头、异形凸模的装夹定位，不用额外制作专用夹套，就能完成非圆截面刃口的回转研磨。侧面的同轴通孔可穿入定位心轴，对带内孔基准的凹模镶块做定心装夹，研磨内孔刃口时同轴度可控制在IT7级以内，满足冲压模冲裁间隙均匀的装配要求。

　　设计阶段优先考虑了车床装夹的边界约束：工装最大外圆尺寸控制在CA6140车床卡盘的允许夹持范围内，整体轴向长度避开车床刀架的最大行程极限，装夹后工装悬伸量经过校核，主轴额定转速下回转刚性充足，不会出现振刀导致的研磨面波纹。槽口的开口宽度参考常见小型冲压镶块的外形尺寸系列，覆盖常规冲裁模、弯曲模镶块的装夹厚度范围，侧壁锁紧孔的位置避开工件的刃口工作区，压紧力作用在工件非工作基准面上，不会夹伤已精加工的配合面。

　　工装的功能特性围绕模具修磨的实际工序展开：除了夹持工件随主轴回转完成外圆、内孔、端面的磨削，也可将研磨砂条、油石固定在刀架上，对随主轴回转的模具刃口做低速精细研磨，去除电火花加工、线切割留下的表面变质层，将刃口表面粗糙度提升至Ra0.8以下，冲裁后工件断面毛刺高度可降低60%以上。对于异形冲头的扁位、斜刃口，可借助工装的分度定位，配合车床中拖板的进给，完成斜面、圆弧过渡刃的修磨，不用将工件转移到铣床或加工中心，单套模具的刃口维护工时可压缩至原外委返修的五分之一。

　　结构细节上，主体的各段外圆、端面、内孔均在一次装夹中完成精加工，保证各定位基准之间的同轴度、垂直度公差，工件装夹后的基准重合度高，避免多次找正带来的累积误差。径向锁紧螺钉采用细牙螺纹，压紧力可调，针对硬质合金镶块、Cr12MoV模具钢工件可分别设置不同锁紧力矩，既防止装夹松动，也避免硬质合金件被压裂。工装端面的卡口边缘做了倒角处理，工件装入时不会刮伤配合基准面，贯通槽的底部预留排屑空间，磨削产生的磨粒、废研磨膏可随切削液直接冲刷排出，不会堆积在槽内影响工件定位精度。

　　在车间现场的适配场景中，这套工装无需对CA6140车床做任何改造，直接装夹即可使用，对于没有专用工具磨床的小型冲压加工厂，可替代部分专用磨床的模具修磨功能，日常也可用于小型轴类零件、衬套的内孔研磨、外圆抛光，拓展普通车床的精加工工序范围。安装时仅需擦拭干净卡盘爪与工装外圆的贴合面，打表找正工装端面跳动在0.02mm以内即可锁紧，操作门槛适配普通车床操作工的技能水平，不需要额外的专用工装操作培训。
