红色按压式工字图钉办公文具结构

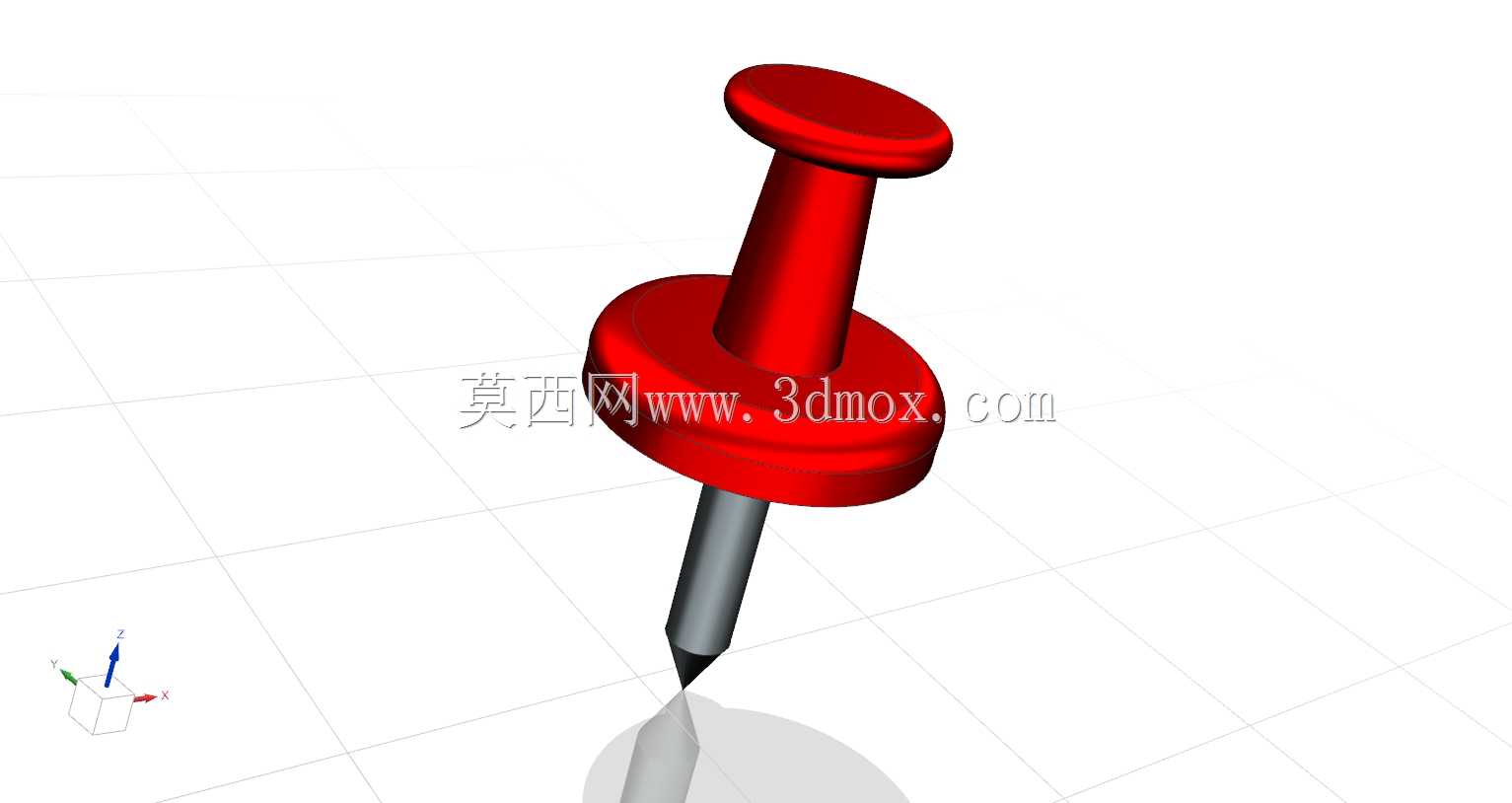

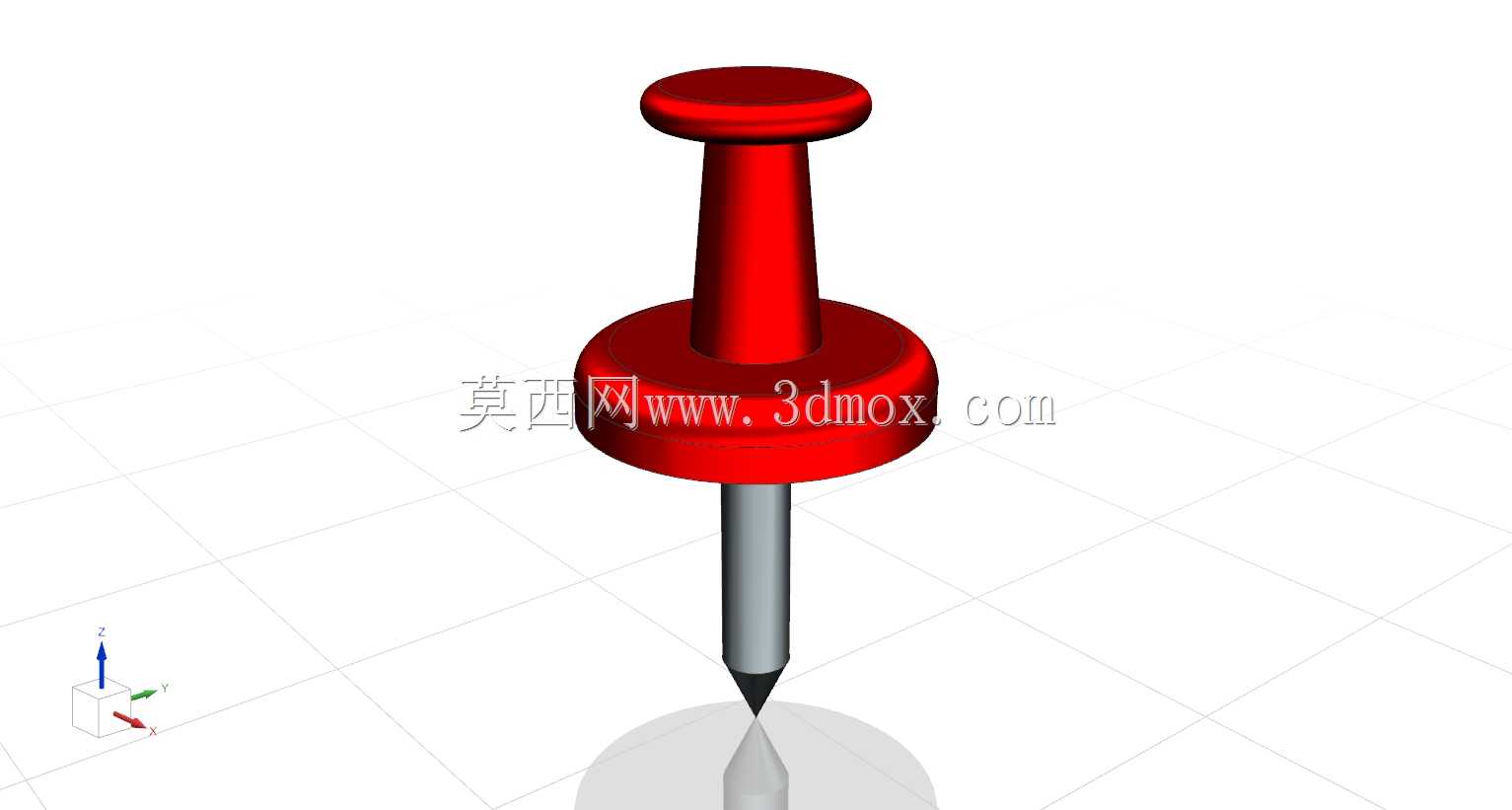

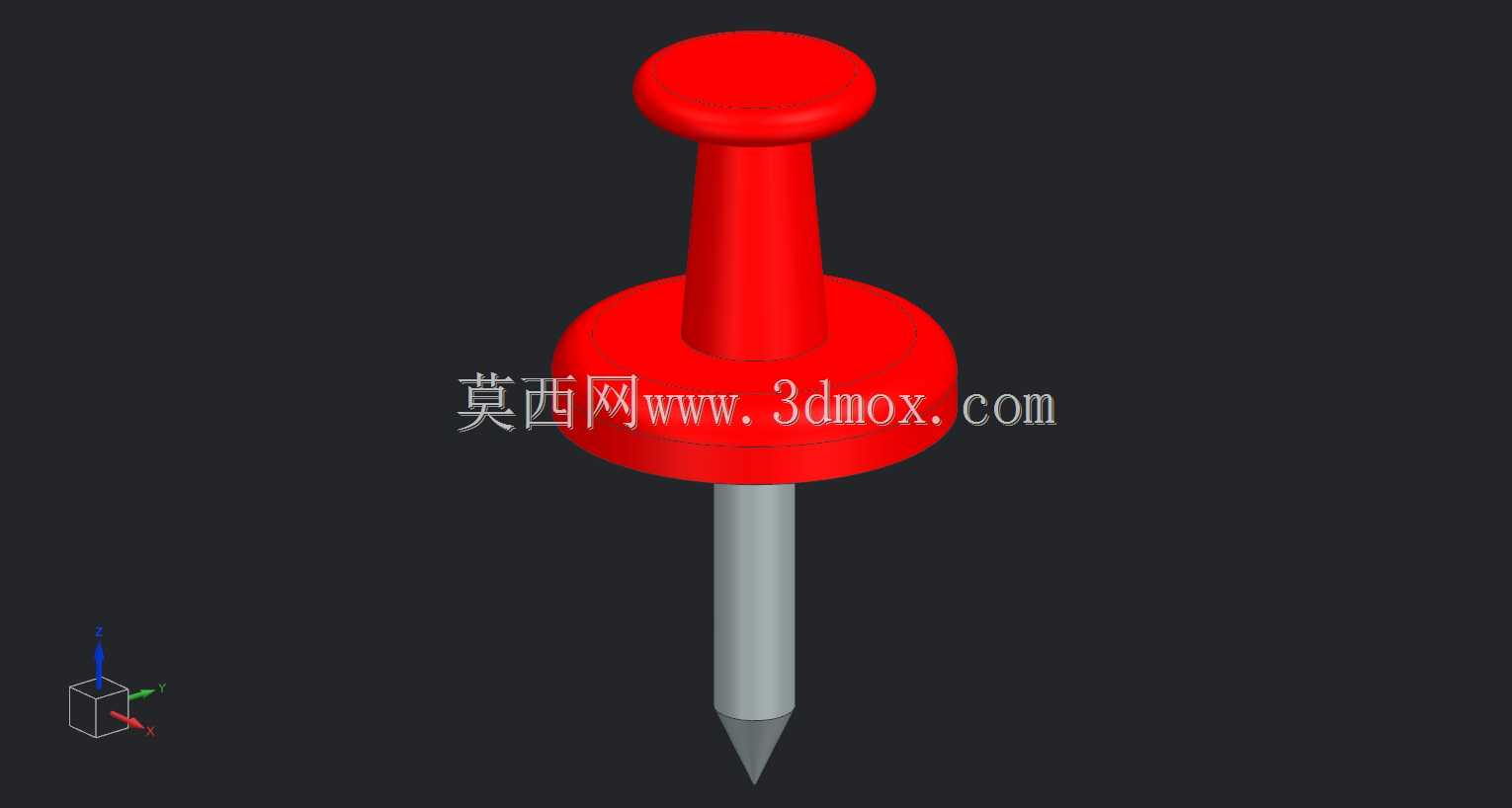

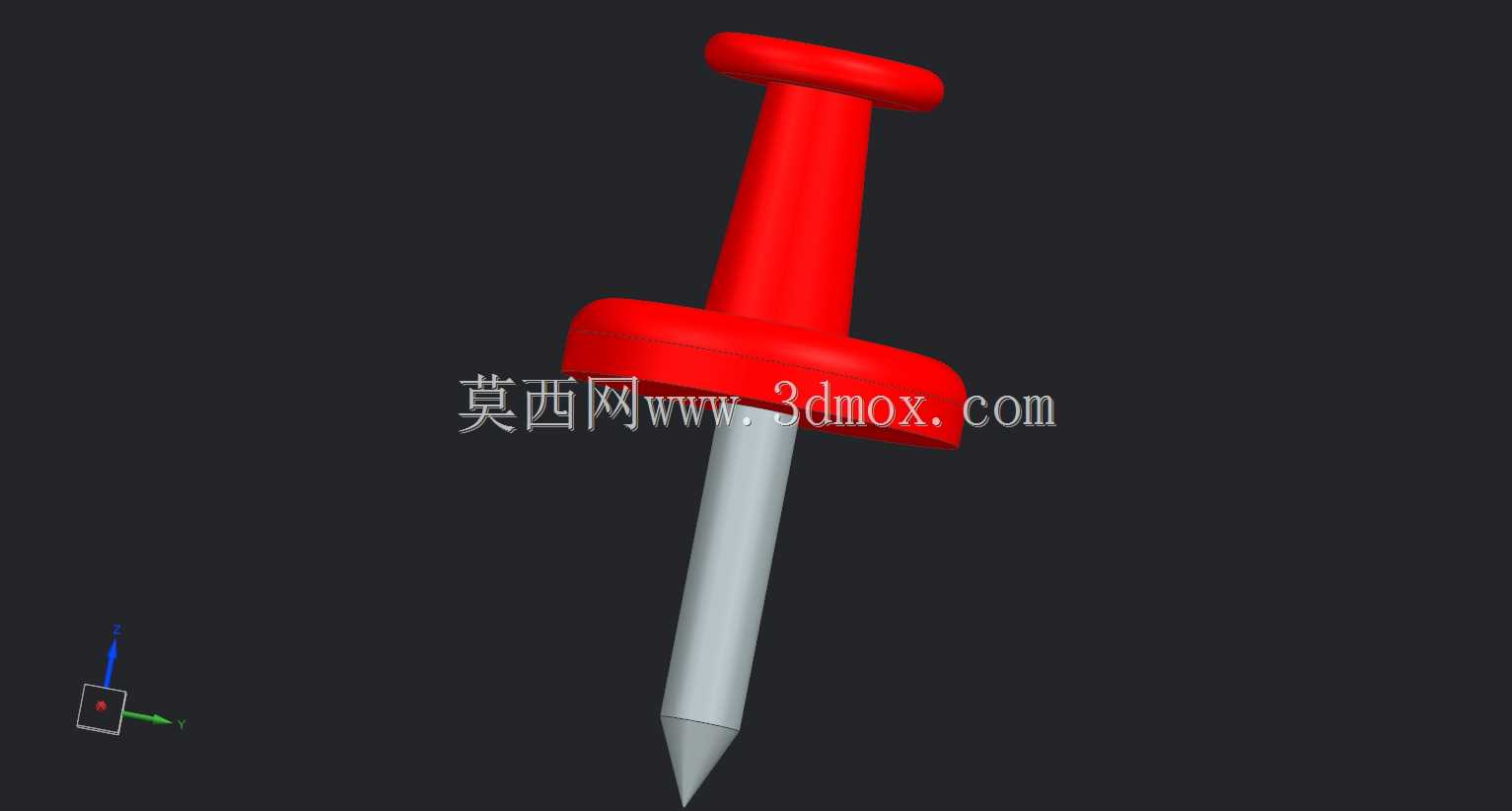

　　这款红色按压式工字图钉的三维结构，围绕日常办公、教学展示、车间看板与工艺文件临时固定场景展开，整体没有复杂传动机构，却在细节上兼顾了手持施力、刺入定位、重复拔取和板面防护等实际使用需求。模型上部为圆形按压帽，直径明显大于钉杆，手指下压时接触面较宽，能够把按压力分散到指腹区域，避免细杆直接顶压造成的刺痛感；按压帽下方设置圆盘形挡肩，作用并不只是造型装饰，而是在钉尖刺入软木板、毛毡板、纸质公告栏或泡沫衬板后形成限位，防止钉体过度扎入板材，也让塑料头部与板面之间保留稳定贴合面。

　　从结构层次看，红色塑料部分包含顶部小帽、中间过渡柱和下部圆盘，三段通过同轴回转体衔接，轮廓圆润，没有尖锐外角。顶部小帽承担主要按压受力，中间柱提供手指捏取时的高度，下部圆盘则在拔取时可用指甲或薄片工具从边缘撬起，减少直接拉扯钉杆导致的板面损伤。金属针部从圆盘中心垂直向下延伸，上段为圆柱面，与塑料包覆区域保持足够的嵌入长度，避免插拔过程中针体松动；下段逐渐收束为锥形针尖，刺入方向集中，穿透多层纸张、软木基材或低密度展示板时阻力较小。针尖末端做尖锐处理，但在实际产品中会配合电镀或防锈表面处理，以适应潮湿办公环境和长期存放。

　　设计思路上，这类图钉并不追求大载荷连接，而是强调低损伤、可重复使用和快速取放。塑料头部采用醒目的红色，既便于在密集公告板上快速识别，也能在文件、图纸、通知纸张较多时形成明显定位点。圆盘边缘高出板面，拔出时可以借助圆盘下沿作为受力点；相比无头小钉，它不需要工具夹持，手工操作更方便。针体轴线与圆盘中心保持重合，压入时受力方向垂直于板面，能够减少歪斜刺入造成的孔位扩大。对于需要频繁更换工艺卡片、点检表、样品卡或教学挂图的场景，这种结构比胶带更易清理，比普通订书钉更便于无损拆卸。

　　外形尺寸方面，模型整体呈竖向回转布局，最大外轮廓由下部红色圆盘决定，高度则由塑料头部与金属针叠加形成。圆盘直径需要覆盖一定纸张面积，使固定点附近的纸面不易被针尖撕裂；金属针长度则根据常见软木板、毛毡板和泡沫板厚度确定，既要保证刺入后有足够握持深度，又不能过长而穿透背板伤及后方墙面或人员。针尖锥段长度与圆柱段比例经过简化表达，圆柱段提供平直导向，锥段负责降低刺入阻力，尖端位于整轴最下端，便于垂直施压。

　　安装边界主要体现在使用面和背面安全距离上。适用基材应具有一定可压缩性和纤维保持力，例如软木、毛毡、泡沫板、纸质展板或木质公告栏；不建议直接压入硬质金属、玻璃、混凝土或高硬度塑料板，否则针尖容易滑移、弯曲或失效。固定较厚纸张时，应让圆盘底面平贴纸面，针尖垂直进入板材；若多点固定大张图纸，可在边角或关键轮廓处布置多个图钉，避免单一点受力导致纸张旋转。背板后方应预留不小于针长的安全空间，防止针尖穿出后划伤墙面或线缆。对于设备现场的看板应用，还应避免将其布置在高频振动、高温烘烤或油污直接滴落的位置，以防塑料头部老化、针体锈蚀或文件脱落。

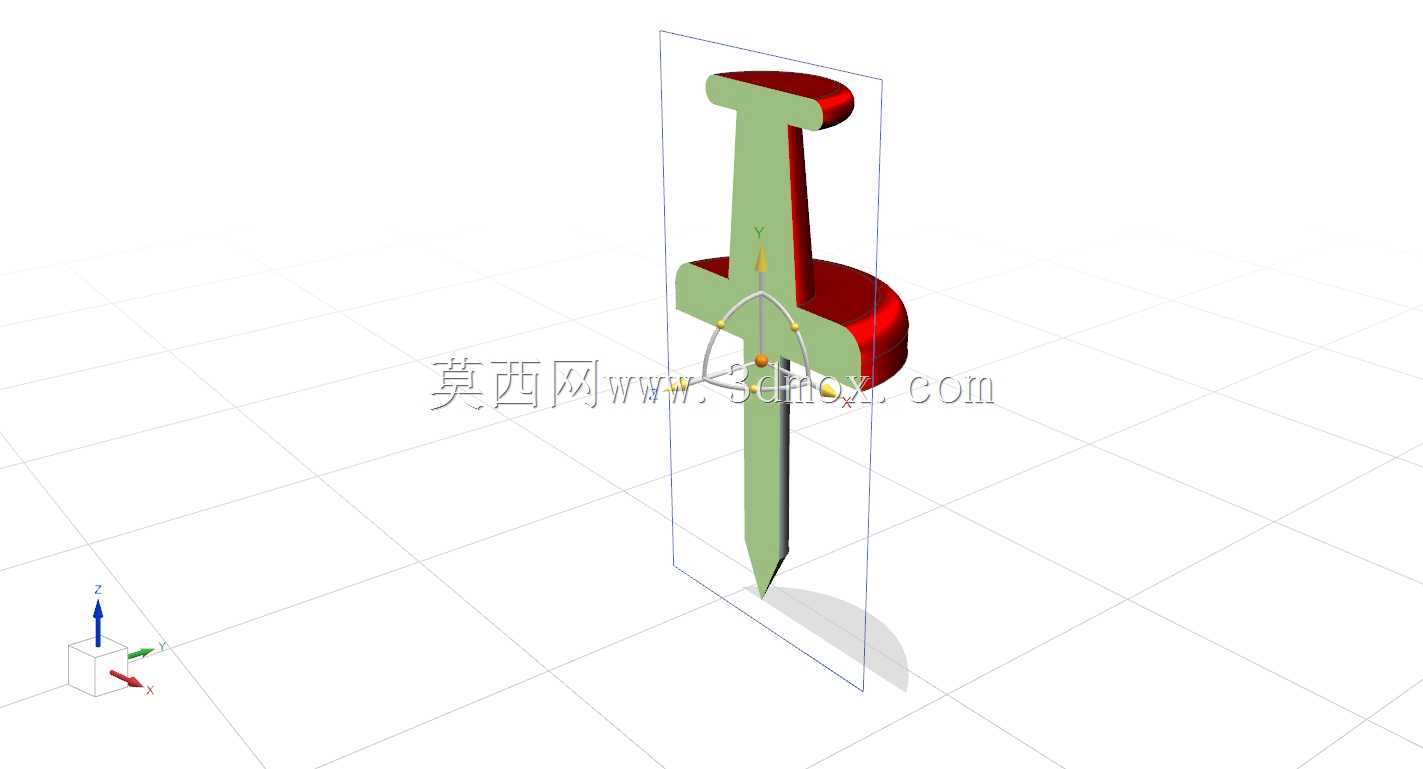

　　从建模角度看，该件适合用回转特征完成塑料主体和金属针的基础形状，再通过材质区分红色包覆件与金属针部。塑料头部边缘应保留适当圆角，既符合注塑件脱模和手感要求，也能降低应力集中；针体与塑料圆盘交接处需要表达包覆关系，不能仅做成面接触，否则视觉上会缺少装配可靠性。针尖锥面与圆柱面之间应平滑过渡，保证刺入路径连续。整体结构虽小，却把按压、刺入、限位、拔取、识别和重复使用几个功能集中在一个同轴零件组合中，是办公展示与现场看板固定场景中典型的通用五金耗材结构。
