折弯成型设备防护钣金支架外壳

　　这套钣金构件在车间设备改造里属于很典型的防护兼安装类零件，主体采用薄钢板经折弯、冲孔工序一体成型，没有额外拼接焊缝，整体成型后刚性靠折弯边的翻边结构来保证，日常用在小型电控单元、传感模块或者机床侧边附属组件的外部防护场景中。

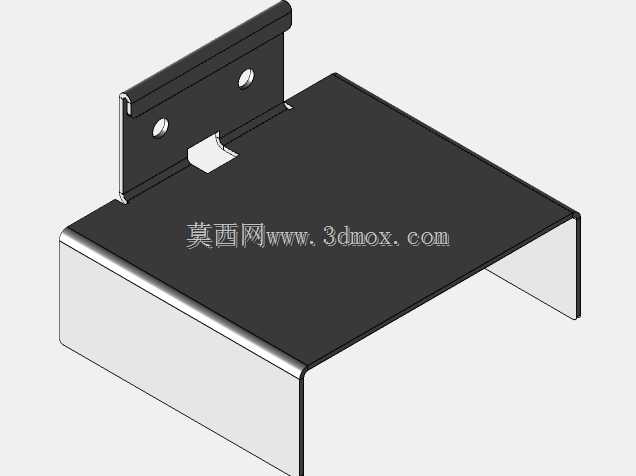

　　从实际装配边界来看，构件下半部分是U型包覆槽结构，槽体的两个侧边向下垂直翻折，刚好可以扣合在待防护模块的顶部轮廓上，包覆深度预留出了模块顶部接线、插接端子的避让空间，不会在扣装时挤压到外露线束。上半部分向上竖起的立板是核心安装承载位，立板上加工了两个同轴度一致的圆形安装孔，孔位做了翻边强化处理，锁入紧固螺丝之后，整片立板不会因为单点锁紧出现板面翘曲，两个孔的孔距按照常规工业安装条的标准孔位排布，既可以直接锁固在设备机架的竖向安装面上，也可以配合压铆螺母固定外置的小型传感器、接线端子排。立板和下方水平盖板的衔接位置开了一个方形缺口，这个缺口是走线避让位，模块顶部引出的线缆可以直接从缺口处穿出，不需要在钣金外侧额外绕线，装配时走线路径更短，也避免线缆被钣金折边的锐边割破绝缘层。

　　设计这类钣金件的时候，首先要核对的就是折弯内R角，薄钢板折弯时内R不能小于板材厚度，不然折弯处会出现应力集中开裂，外侧面也会产生拉伸痕影响后续喷塑外观。水平盖板的四周边缘全部做了小角度向下翻边，一方面是消除板材裁切后的锐边，避免装配运维人员割手，另一方面翻边之后整片平板的抗扭刚度大幅提升，哪怕板材厚度只有1.5毫米，人手按压盖板中部也不会出现明显凹陷。立板顶部同样做了向内的双层折边，相当于在立板顶端加了一道加强筋，长时间悬挂承载外置部件时，立板不会因为长期受力出现向外张开的变形。

　　现场安装时，U型槽的内宽尺寸要和被包覆模块的外形宽度保留0.2到0.5毫米的间隙，既不能间隙过大导致钣金罩装上去之后左右窜动，也不能间隙过小出现装配干涉，扣装之后可以在槽体侧边点少量点焊或者加自攻螺丝，就可以把钣金罩和下方模块完全固定为一体。立板上的安装孔采用通孔设计，装配时可以从外侧穿入螺栓，背面配合螺母锁紧，也可以在预装阶段提前在孔位压铆压铆螺母，现场装配时只需要从外侧拧入螺丝即可，大幅减少高空或者狭窄机架空间内的装配工作量。

　　这类钣金结构在机床附属改造、小型工控站搭建、非标自动化设备的局部防护中使用率很高，不同于定制铸造壳体，钣金折弯件的加工周期短，修改孔位或者调整包覆尺寸时只需要调整折弯线和冲孔程序，不需要开模，小批量试制阶段成本优势非常明显。建模过程中需要把折弯系数、板材厚度扣除、展开尺寸都同步核对，确保输出的展开图下料之后，折弯成型的各部位尺寸完全符合装配边界，立板的安装孔位和机架预装孔位同轴误差控制在0.3毫米以内，方形走线缺口的位置要正对模块的出线口，避免线缆穿出时出现硬弯折。构件表面后续可以做喷塑或者发黑处理，在车间多油污、多切削液飞溅的环境下，能隔绝板材直接接触水汽和油污，延长整体使用寿命，外露的折边处没有毛刺尖角，日常运维拆装时也不会划伤操作人员的手套或者线缆表皮。
