机床鞍座滑动支承承载滑台结构

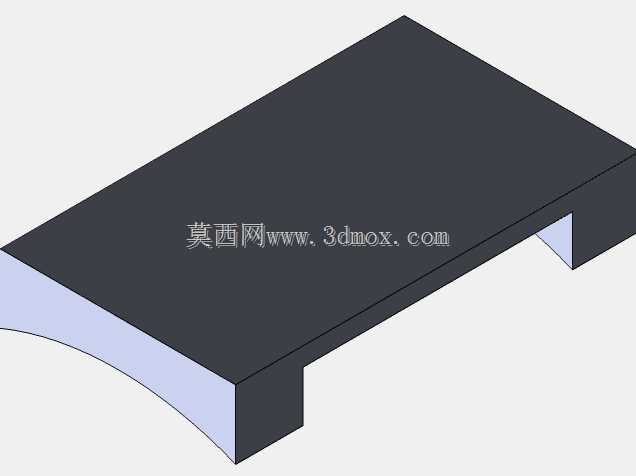

　　在普通卧式车床的进给传动链里，鞍座是衔接床身导轨与中拖板的核心承载构件，日常加工中刀架的横向走刀、工件切削产生的径向抗力，最终都要通过这一构件传递到床身导轨面。这套支承结构的本体采用平直厚板作为主承载基面，板体下方两侧伸出带导向贴合面的支脚，两支脚跨距对应床身V形与平导轨的中心间距，安装时支脚内侧的导向面直接扣合在床身导轨上，沿床身纵向做Z向进给滑动。

　　从受力路径拆解，切削过程中车刀承受的主切削力、进给力与背向力，先经由刀架、中滑板传导到鞍座上平面，厚板本体的大截面设计可以抵消切削带来的弯曲变形，避免薄板结构在重载走刀时出现板面颤振；两侧支脚的悬伸高度经过匹配床身导轨顶面到中滑板安装面的落差设计，既保证鞍座滑行时不会和床身中部的丝杠安装槽发生运动干涉，也让上平面始终保持和床身导轨平行的基准状态。支脚朝向床身导轨的侧面预留了镶条安装的配合空间，实际装配时可以通过斜镶条调整导轨副的间隙，消除滑动过程中的爬行间隙，保证低速大切深加工时进给动作平稳无窜动。

　　结构的上平面作为中拖板的安装基准，板面加工有横向导轨的定位贴合区域，中滑板的横向丝杠螺母座、横向导轨压板都依托这个平面完成定位锁紧，平面的平面度公差直接决定横向走刀的直线精度。设计阶段建模时，首先锁定床身导轨的跨距、导轨截面轮廓作为装配边界，反向推导两支脚的内侧间距与支脚壁厚：支脚壁厚需要承受单侧切削时的偏载力矩，避免支脚受侧向力时向外张开导致导轨间隙变大；主顶板的厚度按照机床额定切削载荷下的挠度限值核算，保证在最大悬伸刀位切削时，板面的变形量控制在导轨配合允许的公差范围内。

　　这类鞍座的导向支脚端部做了避让倒角，滑行到床身两端极限位置时，不会和床身端部的主轴箱、尾座体发生硬碰撞；两支脚之间的中空区域留出了光杠、丝杠、操纵杆的穿行空间，所有穿轴的轮廓边界都在建模时做了间隙校核，保证鞍座全行程移动时，下方的传动杆件不会和鞍座本体产生摩擦。在车间实际运维场景中，鞍座导轨面的磨损是车床精度衰减的常见诱因，建模时将支脚的导向面预留了刮研余量，后期设备大修时可以通过刮研支脚贴合面、重新配磨镶条来恢复导轨配合精度，不需要整体更换构件。

　　不同于焊接拼装的拖板支架，这种一体式鞍座的刚性传递路径连续，切削振动可以顺着支脚直接传导到床身导轨，再分散到整个床身铸件上，不会在连接螺栓位置出现振动累积。针对CA6140这类通用车床的加工场景，鞍座的行程覆盖床身最大工件长度对应的纵向走刀范围，上平面的安装螺孔位置完全匹配中滑板的连接孔位，装配时不需要额外加工适配垫板，就能完成拖板组件的定位安装。建模过程中所有配合面的拔模斜度、铸造圆角都按照铸件工艺要求设置，支脚和顶板交接的圆角位置避免应力集中，防止铸件受冲击载荷时出现根部裂纹。
