CA6140车床径向回转摆动支座结构

　　在普通卧式车床的进给与操纵传动链里，这类带三处铰接孔的异形摆块并不承担主切削载荷，却直接决定了拨叉动作能否顺畅传递到滑移齿轮或离合机构。车间里调试CA6140进给箱、溜板箱联动动作时，维修钳工常会遇到操纵杆扳动后某一级进给挂不上、手柄回位卡滞的情况，拆开检查往往不是齿轮打齿，而是中间的径向回转块铰接孔磨旷、摆臂平面翘曲，导致行程到位后拨叉仍差2~3mm推不到啮合位。建模时先把三个铰接孔的中心距作为第一优先级约束锁死：下端大孔套在固定销轴上作为整组构件的回转基准，侧臂水平孔承接操纵拉杆的推拉动作，顶端斜臂孔则通过小连杆把摆动输出给末端拨叉，三孔构成的三角形骨架一旦中心距偏差超过0.1mm，装配后就会出现拉杆全行程走完、拨叉行程不足的问题。

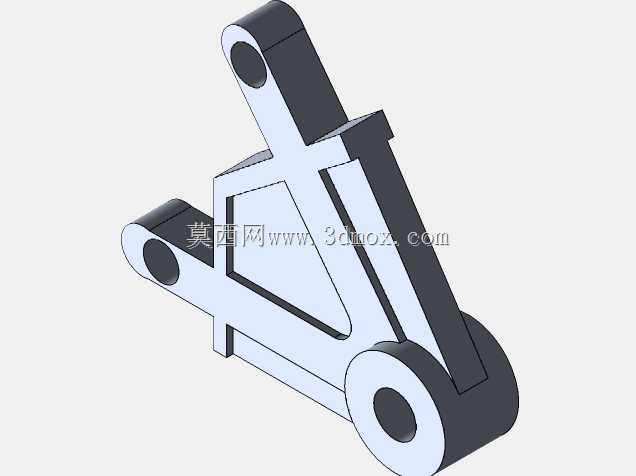

　　外形上这块构件采用厚薄结合的板式焊接/铸造混合轮廓，主体腹板厚度方向留出均匀的拔模斜度，三处铰接端都做了加厚凸台——凸台外径比销轴直径大出一倍以上，目的是让销轴的支承面落在凸台端面而非薄腹板上，避免长期摆动后腹板孔口被压出椭圆凹坑。腹板中间开出三角形减重腔，并非单纯为了省料：摆块在手柄快速扳动时要跟着做往复回转，去掉中部冗余质量能显著降低转动惯量，操作工连续切换进给方向时手柄不会有明显的“沉手”感；减重腔的内壁与外轮廓之间保留等宽加强筋，筋条走向顺着三孔之间的传力路径布置，操纵力从侧臂孔传入后，沿筋板分流到下端回转孔与顶端输出孔，不会在腹板中部形成应力集中。

　　安装边界方面，下端基准孔的销轴轴线要与溜板箱侧壁安装面垂直，装配时先把销轴压入箱体支座，再套入摆块，轴向用挡圈限位，保证摆块两侧端面与箱壁之间各留0.2~0.5mm的窜动间隙，间隙过小会因漆层、油污堆积出现别劲，间隙过大则摆块摆动时会轴向晃动、带动连杆跑偏。侧臂拉杆孔与顶端输出孔的销轴都采用小间隙配合，销孔端面做沉台容纳连杆头部，整套连杆机构在箱体内处于半封闭油浴环境，摆块腹板侧面不与箱体内壁、周边齿轮发生干涉——建模阶段就要把摆块绕下端基准孔的两个极限转角位置都做干涉检查，确认在最大摆角时斜臂外缘距离相邻齿轮齿顶圆至少留有3mm以上安全间隙，避免车床振动工况下出现蹭碰。

　　实际测绘替换这类旧件时，最容易出错的是三处孔的相对角度而非孔径本身：老车床经过多年使用，摆块受力后会发生微量塑性变形，三孔连线的夹角可能偏离设计值1°~2°，直接照抄磨损件测绘会把变形误差带进新件。建模时应以操纵机构的理论行程反推夹角——手柄从空挡到挂挡位转动的角度，通过拉杆线位移换算到摆块侧臂的摆角，再保证顶端输出孔在该摆角下刚好驱动拨叉走完滑移齿轮的全啮合行程，倒推得到的三孔位置才是正确的设计尺寸。圆角处理上，所有凸台与腹板交接处都施加R3~R5的过渡圆角，既消除铸造或铣削加工后的应力集中尖角，也避免热处理淬火时在转角处产生微裂纹；铰接孔内表面不做额外造型，留给后续镗孔工序保证尺寸精度与表面粗糙度，三维模型里孔位按名义尺寸建模即可，工艺余量在工程图中单独标注。
