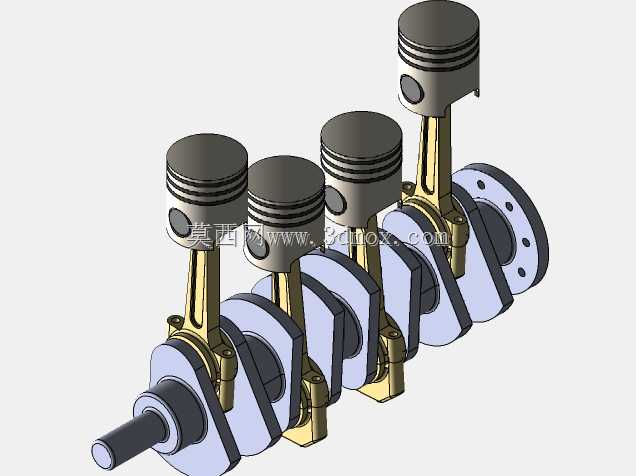

这套直列四缸动力核心的三维结构,完整呈现了四冲程内燃机最关键的曲柄连杆运动总成,四个活塞沿气缸轴线做等相位差往复直线运动,通过连杆把燃烧做功产生的轴向推力转化为曲轴的连续旋转扭矩,是乘用车、轻型商用车以及小型工程机械动力单元里最常见的布置形式。从整机配套的实际场景来看,这类直列四缸结构兼顾了运转平顺性、整机长度边界与制造成本,四缸的点火间隔均匀,一阶、二阶往复惯性力可以通过曲轴平衡重得到有效抵消,相比三缸机型怠速振动更小,相比六缸机型轴向尺寸更短,能够前置横置布置在紧凑型乘用车机舱内,也可以作为小型发电机组、农用机械、内河小型作业船舶的动力输出核心。

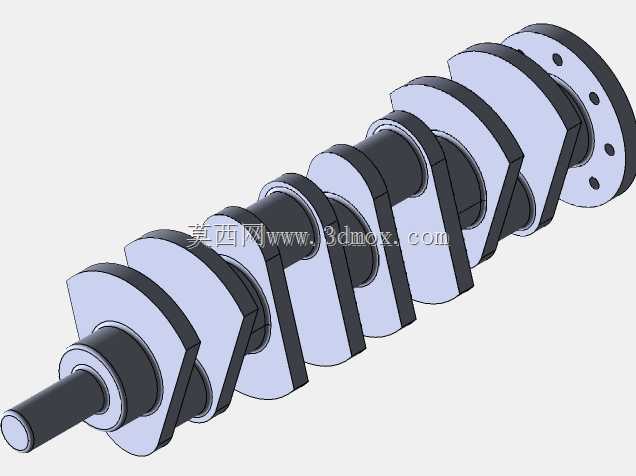

从结构设计的逻辑拆解,整套总成首先要匹配的是活塞的运动行程与气缸中心距边界:四个气缸沿曲轴轴向等距排布,相邻气缸的曲柄销相位错开180度,四个曲柄销分别对应0度、180度、360度、540度的相位排布,保证四个气缸按照进气、压缩、做功、排气的顺序交替输出动力,曲轴每旋转两圈四个气缸各完成一次完整工作循环。建模过程中首先要锁定的是曲轴的主轴颈支撑位置,五道主轴颈分别布置在四个曲柄销的两侧以及曲轴前后端,每段曲柄臂上集成的扇形平衡重,重心朝向曲柄销的反方向,用来抵消活塞、连杆往复运动产生的惯性力,平衡重的外圆轮廓需要和曲轴箱内部的避让空间预留足够间隙,避免高速运转时和缸体、油底壳发生运动干涉。

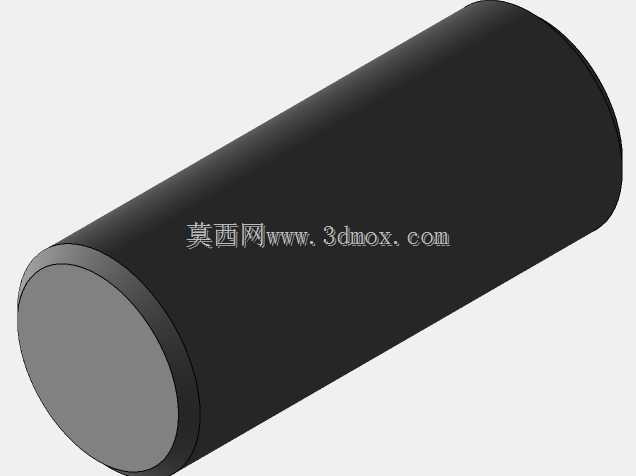

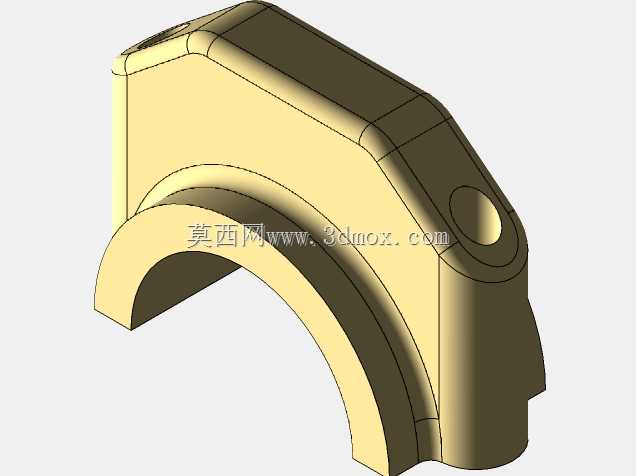

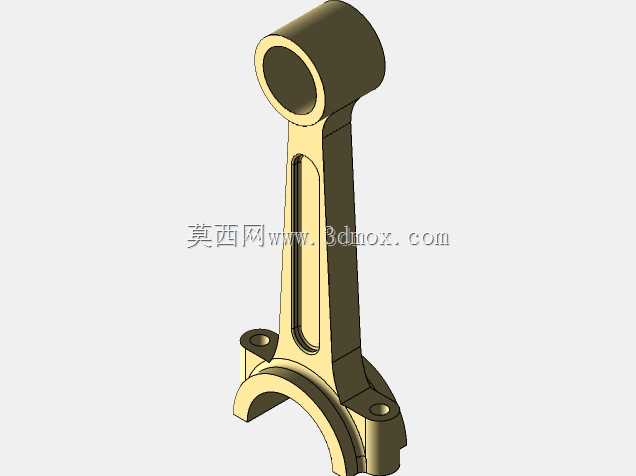

活塞部分的结构细节直接决定了整机的密封与耐久表现,活塞头部开设的多道环槽分别装配气环与油环,两道气环负责封闭燃烧室的高压燃气,避免做功行程的高压气体窜入曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油进入燃烧室参与燃烧。活塞销采用全浮式装配结构,活塞销穿过连杆小头的衬套孔,两端通过卡环限位,工作状态下活塞销既可以在连杆小头内转动,也可以在活塞的销座孔内小幅转动,让磨损均匀分布。连杆作为传递动力的中间构件,杆身采用工字形截面,在保证轴向刚度与抗弯强度的前提下尽可能降低往复运动质量,连杆大头采用剖分式结构,通过连杆螺栓把连杆轴瓦压紧在曲轴的曲柄销上,轴瓦表面的减磨合金层可以在压力润滑状态下承受高频冲击载荷。
从安装边界的维度校核,整套总成装入缸体之后,曲轴前端的轴伸端用来装配正时齿轮、皮带轮,驱动配气机构、水泵与发电机等附件,后端的法兰面用来连接飞轮,飞轮的转动惯量用来储存做功行程的能量,带动活塞顺利越过排气、进气、压缩三个非做功行程,让曲轴输出的转速保持平稳。设计过程中需要反复校核运动包络:活塞运行到上止点时,活塞顶面和气缸盖燃烧室的间隙要控制在合理范围,既不能碰撞气门,也要保证合适的压缩比;活塞运行到下止点时,活塞裙部不能脱出气缸套下端,同时连杆大头的运动轨迹不能和曲轴箱内壁、气缸套底部发生碰撞。曲轴的轴向定位通过中间主轴颈处的止推轴瓦实现,限制曲轴在受热伸长、离合器踩踏作用力下的轴向窜动量,保证正时传动与附件驱动的定位精度。润滑路径的设计也和这套结构深度绑定,主轴颈的压力润滑油道通过曲轴内部的斜向油孔连通到曲柄销,持续向连杆大头的摩擦面供给高压机油,连杆杆身内部钻出的油道还可以把机油引导到连杆小头的活塞销位置,实现全摩擦副的强制润滑。这类总成的建模过程需要严格保证各运动部件的配合公差,活塞和气缸壁之间预留合适的热膨胀间隙,曲轴的轴向窜动量、连杆大头的侧向间隙都要在装配模型里完成运动仿真校验,避免实际装机后出现卡滞、异响或者异常磨损的问题。
