多缸锥齿轮传动轴流动力机构

项目分类:发动机 发布时间:2023-09-20 ID:712173
  • 多缸锥齿轮传动轴流动力机构

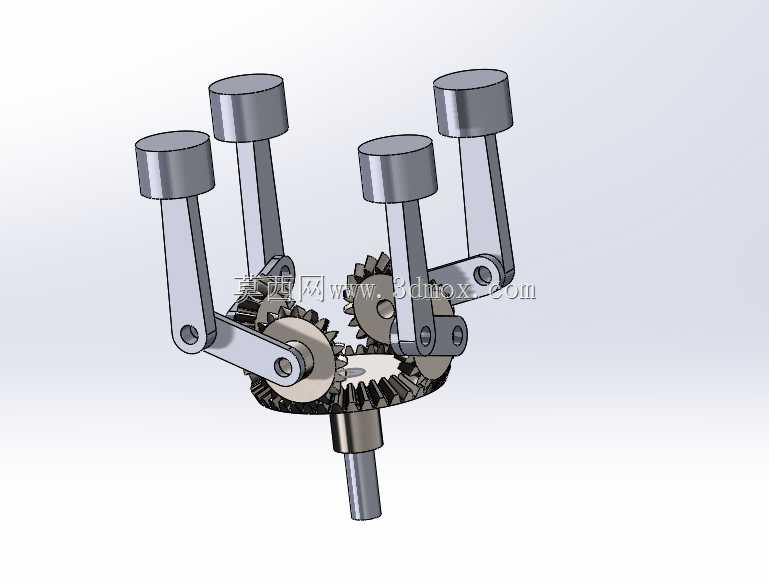

  这套轴流动力传动机构以中心锥齿轮盘作为动力汇流核心,四组活塞连杆组件沿周向均匀排布,整体结构紧凑,径向占用空间控制在小范围区间内,轴向输出轴从齿轮盘中心向下延伸,可直接对接后续负载输入端,无需额外加装转接联轴器,大幅缩减了动力单元的整体安装长度。在实际教学演示与小型动力试验场景中,该机构能够直观展示四缸活塞的往复运动如何通过连杆、小齿轮与中心锥齿轮的啮合,最终转化为输出轴的连续旋转运动,运动轨迹清晰可视,所有啮合副、铰接点均无遮挡,非常适合机械原理课程的运动演示、传动方案验证以及非标动力单元的前期结构选型参考。

  从结构设计逻辑来看,四组活塞缸体采用对称周向布局,每组活塞通过连杆与对应侧的小齿轮摆臂铰接,四个小齿轮同时与中心大锥齿轮盘保持啮合,活塞往复动作时带动摆臂往复摆动,小齿轮的摆动通过锥齿啮合驱动中心齿轮盘持续回转,这种布置方式抵消了多组活塞往复运动产生的侧向惯性力,整机运行振动远低于单侧排布的同缸数机构。中心锥齿轮盘的齿形参数经过匹配校核,啮合侧隙控制在合理范围,既保证传动过程中不会出现卡滞,也避免侧隙过大导致传动回程误差超标;所有齿轮铰接位置均预留了轴承安装位,实际装配时可嵌入深沟球轴承承载径向载荷,铰接销轴采用间隙配合,保证连杆摆臂动作顺滑无卡阻。

  安装边界方面,四组活塞的顶部端面处于同一水平高度,外围最大轮廓为四个活塞缸体的外圆包络面,安装时只需在基座上对应中心输出轴位置预留轴孔,四周预留连杆摆动的活动空间即可,不需要额外设计复杂的支撑框架,缸体侧面的连接耳位可直接通过螺栓固定在安装基板上,定位基准统一,装配时无需反复调校同轴度。输出轴的轴段长度预留了键槽加工位置,可根据对接负载的扭矩需求选择平键或者花键连接,适配不同的传动对接要求。

  在功能特性上,该机构完整还原了多缸动力设备的动力传递路径,从活塞的直线往复、连杆的平面摆动、小齿轮的角度回转到中心锥齿轮的旋转输出,每一级运动转换都没有冗余构件,传动链短、机械效率损失小。锥齿轮传动本身具备转向传递的特性,可将周向分布的摆臂动力汇总到中心轴向输出,非常适合轴向尺寸受限、需要动力沿主轴方向输出的场景。建模过程中所有零件的装配关系完全按照实际装配约束搭建,活塞与缸体为同轴滑动配合,连杆两端铰接点为同轴转动约束,齿轮副按照实际中心距匹配啮合位置,运动仿真时可完整模拟全行程动作,不会出现构件干涉、运动错位的问题。针对实际加工场景,所有齿轮的齿部、连杆的铰接孔、活塞的外圆面都标注了明确的配合公差参考,结构件壁厚均匀,既满足刚度要求,也不会出现冗余增重,缸体、连杆、齿轮三类构件可分别采用不同的加工工艺成型,齿轮可选铣齿或者精铸后精加工齿面,连杆可采用板材铣削成型,活塞可采用车削加工,工艺适配性强,不需要特殊的定制加工设备即可完成样机制作。
