CA6140车床径向回转摆臂支座结构

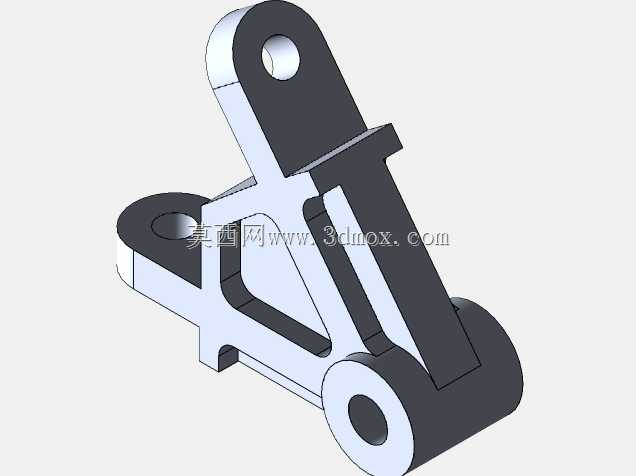

　　在普通卧式车床的进给与操纵系统周边，这类带多组铰接孔的摆臂式构件常承担换向、拨叉联动或行程限位的中间传力角色。零件本体并非规则箱体，而是由三段不同走向的板臂交汇而成：下部为横向伸出的平直安装臂，中部斜向立起高耳板，后侧沿竖直方向延伸长导向臂，三臂在中部汇合后通过加强筋形成封闭传力骨架。三处圆孔分别布置在高位立耳、低位横臂端部与右下圆筒凸台上，孔位轴线彼此平行，均垂直于零件主视平面，这种同轴平行孔系便于用同一根销轴或台阶轴完成多级铰接，装配时无需反复找正方向。

　　从受力路径看，车床操纵机构在扳动手柄或凸轮推动时，作用力往往先作用于其中一个铰点，再通过臂体杠杆比放大或改变方向后传递到拨叉、拉杆或定位销上。中部斜置的加强筋并非随意添加，它正对高位耳板与右下圆筒之间的对角线拉力方向，能把耳板承受的侧向弯矩直接导入下部厚实基体，避免薄板臂在频繁换向中出现张口变形。长竖直臂的侧面加工出平直贴合面，工作时可沿机床墙板的导向槽滑动，或作为行程挡块与调整螺钉接触，其宽度与厚度按接触面压应力校核，保证长期撞击后不出现压痕塌陷。

　　建模时先以三孔中心距为骨架绘制草图：高位孔中心到右下圆筒中心的斜距决定杠杆传动比，横臂端孔到基体的悬伸长度则影响安装时与相邻拉杆的避让间隙。三个凸台外径均略大于臂宽，在孔周形成局部加厚环，既为销轴提供足够支承长度，又能在钻镗孔时让刀具切入切出更平稳。外轮廓所有转角均采用铸造圆角过渡，避免应力集中在臂与筋的交汇处；底面与侧面预留的加工基准面相互垂直，划线后可一次装夹完成铣削，减少二次找正带来的位置度误差。

　　安装边界方面，横向臂下表面为主要承靠面，贴装于车床溜板箱或进给箱的侧壁凸台上，通过穿过端孔的销轴与联动拉杆相连；高位耳板朝向操纵手柄一侧，孔内压入耐磨铜套后与手柄转轴铰接，铜套外径与耳板孔采用过盈配合，内径与转轴间隙配合，磨损后只需更换铜套而非整体报废；右下圆筒凸台孔径最大，通常作为整组摆臂的回转支点，套在固定于箱体的台阶销上，圆筒轴向长度大于臂厚，两端面可加装垫圈调整轴向窜动。长竖直臂顶端不设孔，而是作为自由摆动端，其运动包络圆需与箱体内壁、润滑管路、相邻齿轮保持安全间隙，设计时按最大摆角向两侧各偏移数毫米校核干涉。

　　实际工况中，该构件随操作者每一次换向、开合螺母或切换进给方向而往复摆动，载荷虽不大但频次极高，因此材料多选用HT200灰铸铁，铸造后经时效处理消除内应力，再对三个孔、底面基准及贴合面进行机加工。铸铁的阻尼特性可吸收手柄快速扳动时的冲击振动，使定位手感更沉稳；若用于改装数控车床的自动拨叉机构，也可改为45钢焊接件并在孔端加焊衬套，以承受气缸或电磁铁驱动带来的更快动作节拍。零件表面非加工面涂机床原色锤纹漆，加工面涂防锈油，装配后在各铰点处通过油杯定期加注锂基脂，保证铜套与销轴间长期处于边界润滑状态。

　　结构细节上，三臂交汇处的腹板开设了三角形减重空腔，在不显著削弱扭转刚度的前提下降低铸件重量，同时避免厚大截面形成缩孔；空腔边缘同样倒圆，使造型起模顺畅。横臂下方伸出的小凸爪可作为复位弹簧的挂点，弹簧另一端固定在箱体螺钉上，摆臂被推动后靠弹簧力自动回中位，这个小特征在三维建模时容易遗漏，却直接决定机构能否可靠复位。整体数模按真实铸造与加工流程分层建立特征：先做毛坯实体，再依次切除加工余量、钻孔、镗孔、倒角，导出工程图时可清晰区分毛坯面与加工面，便于车间安排工艺路线，也为后续备件测绘、数控加工编程提供完整几何依据。
