CA6140车床红色14.5毫米球形指示灯

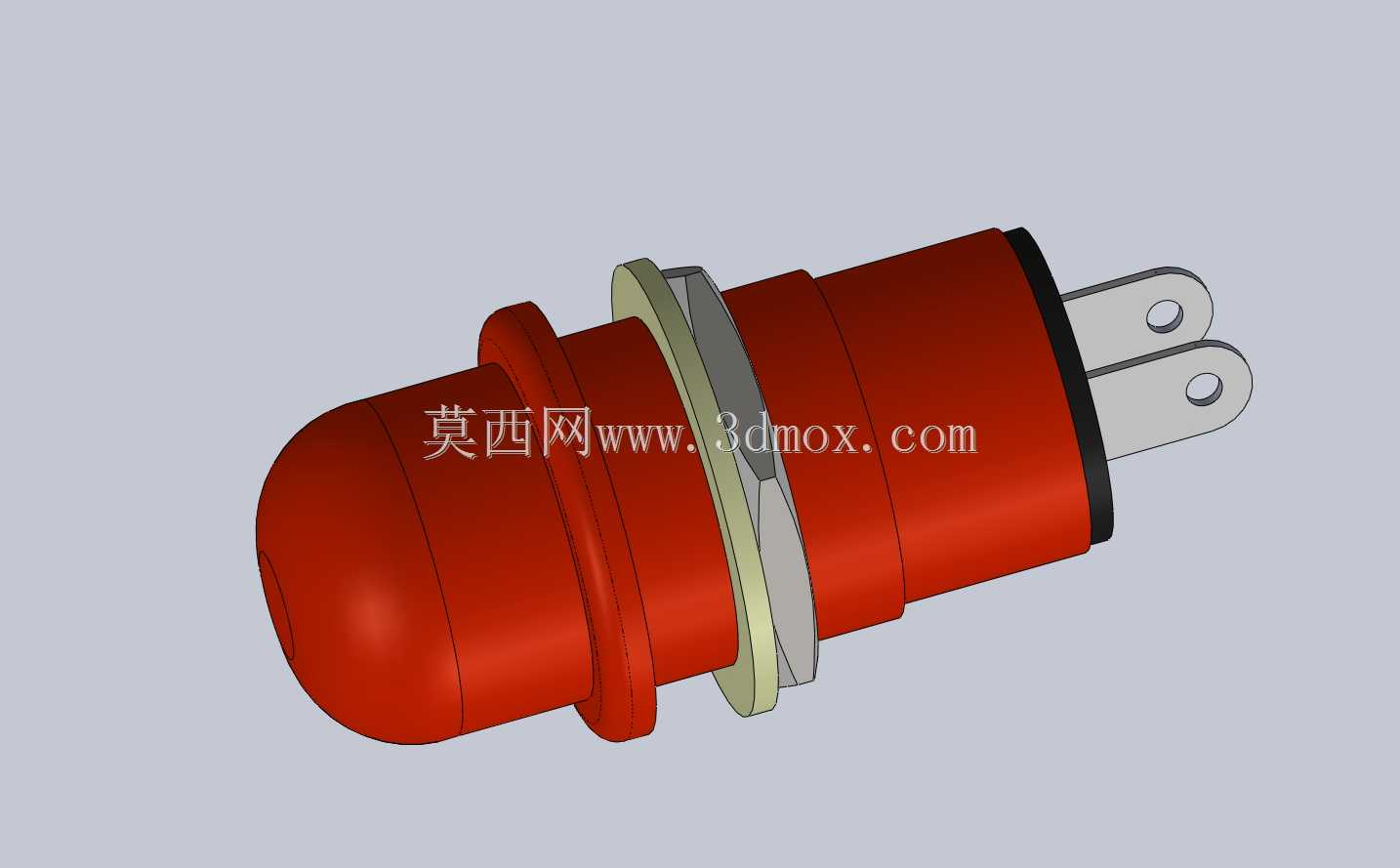

　　红色球形指示灯主要布置在普通车床的操作面板、电气控制箱或设备状态提示区域，用于在机床通电、主轴运行、故障报警、润滑异常或冷却系统动作时提供醒目的视觉反馈。CA6140这类卧式车床加工环境中存在切削液飞溅、金属粉尘、油雾以及频繁的近距离操作，指示灯需要在不占用过多面板空间的前提下，让操作者在装夹工件、调整进给、观察切削状态时快速识别设备工况。该模型以14.5毫米规格的红色球灯为对象，呈现了灯罩、灯体、安装垫圈、锁紧螺母以及尾部接线片等结构，适合用于机床电气面板布置、操作站三维校核和设备外观方案验证。

　　从实际安装方式看，这类指示灯通常采用面板开孔穿装结构。红色球形头部位于面板外侧，圆柱灯体穿过安装孔后，由垫圈和锁紧件在面板背面固定，尾部金属接线片用于接入控制回路。模型中灯体前段为圆润球头，能够扩大光线扩散范围，减少单一方向直视造成的观察死角；中段设置环形台阶，可限制灯体向面板外侧窜动，并为密封或贴合面提供定位；后部片状端子平行伸出，便于导线压接或螺钉紧固。结构层次清晰，装配关系直接，能够在三维环境中检查灯头突出高度、背部接线空间以及与相邻按钮、旋钮、铭牌之间的干涉情况。

　　设计这类小型指示器件时，不能只关注外观球体。机床面板背后往往排布线槽、端子排、继电器、按钮接线和支架，若指示灯尾部过长，容易在柜门关闭时压线；若球头突出过高，则可能在清理切屑或搬运工件时被误碰。14.5毫米的外形尺寸属于较紧凑的面板元件，适合在CA6140车床改造、教学样机、实训设备或小型操作箱上密集布置。红色在工业现场通常对应停止、报警、电源异常或禁止操作等含义，因此灯罩采用醒目红色，能够与绿色、黄色等其他状态灯形成明确区分。球形透光面相比平面灯罩，在操作者站立、弯腰、侧视等不同观察角度下都更容易被捕捉。

　　在三维建模处理上，灯体主体适合采用回转体思路构建，红色灯罩与圆柱壳体通过同轴旋转形成连续外形；环形凸缘、垫圈和锁紧螺母可依据径向台阶分别建立，保证装配时各零件轴线一致。尾部两片金属端子并非简单装饰，而是体现接线方向和占用空间的关键结构，建模时需要保留片体厚度、孔位以及相对间距，以便后续检查接线端子与导线弯曲半径。模型还表现了浅色垫圈和深色隔层的位置，这些细节在面板装配中对应防松、绝缘或贴合作用，能够帮助设计人员理解指示灯从面板正面到背部接线端的完整安装链。

　　在车床应用中，指示灯虽然属于辅助电气元件，却直接关系到操作安全和人机交互效率。主轴正在旋转时，红色信号可提示禁止进行齿轮换挡或打开防护部位；电气柜出现过载、限位触发或冷却电机异常时，醒目的球灯能够让操作者及时停止进给并排查问题。将该模型放入CA6140车床整体数字样机后，可以同步校核面板开孔直径、灯体伸入电控箱的深度、接线片朝向以及维护时手指或工具的操作空间。对于机床教学和设备改造项目，这种小尺寸红色球灯还能用于还原真实操作面板布局，使三维装配不仅包含床身、刀架、主轴箱等大型机械部件，也补齐了现场使用中不可缺少的状态提示元件。

　　从选型角度看，该结构强调紧凑安装、直观识别和可靠接线。球头外轮廓适合外露显示，圆柱段适合穿板固定，尾部端子适合电气连接；各段直径和长度边界明确，能够为面板开孔、背箱间隙和标签排布提供参考。工程人员在使用该模型时，可将其作为操作面板元件库中的标准指示灯，与按钮、选择开关、急停按钮和仪表共同完成人机界面设计，也可在渲染场景中验证红色灯罩与机床涂装、面板颜色及周围元件的视觉协调性。
