CA6140车床活塞头结构三维造型

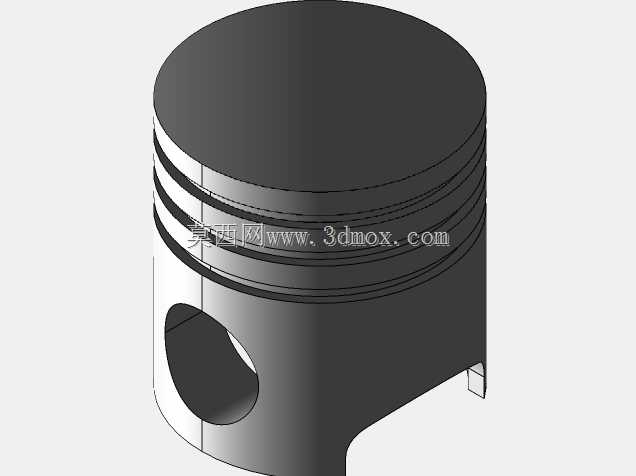

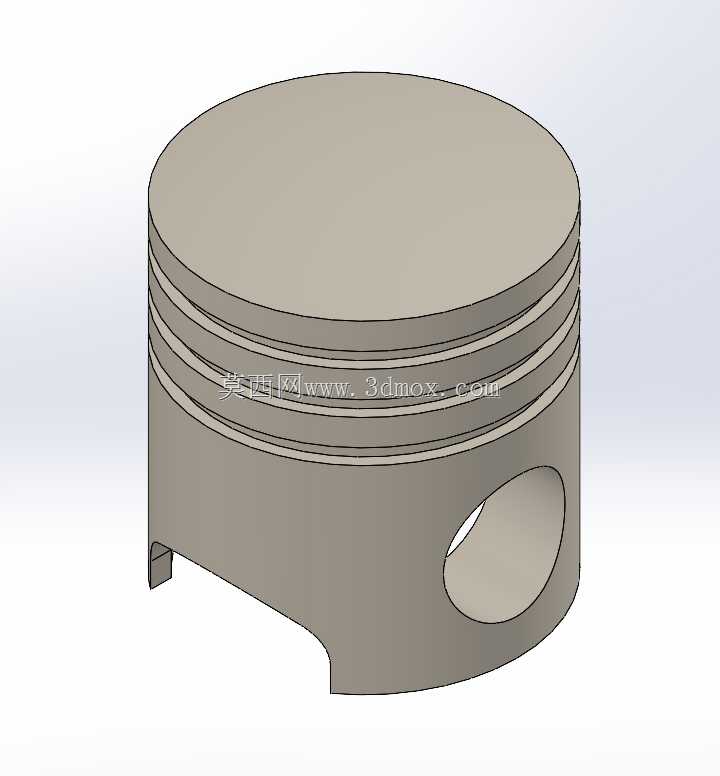

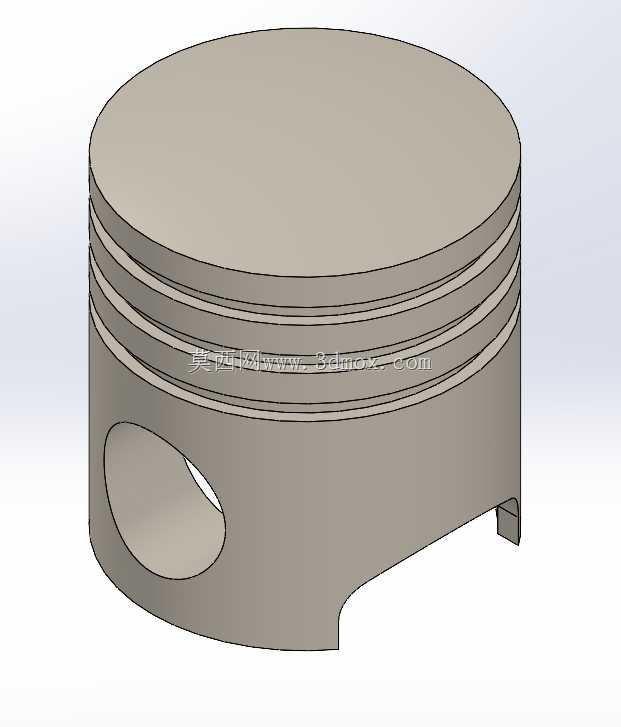

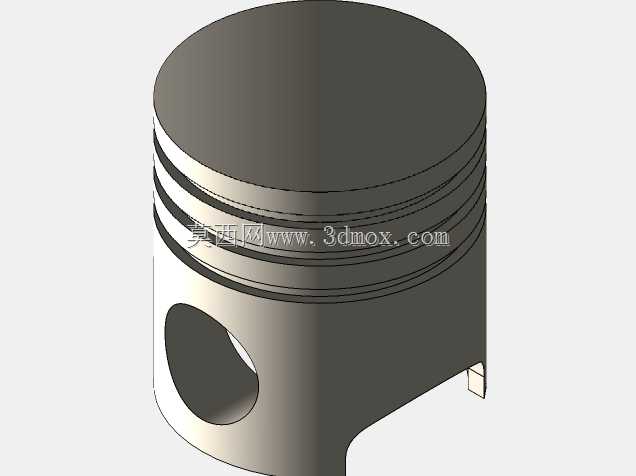

　　在普通卧式车床的液压、气动或润滑辅助系统中，活塞类零件承担着把流体压力转化为直线往复运动的关键作用。CA6140作为车间里保有量极大的普通车床，其夹紧、润滑、冷却及进给辅助回路中经常需要结构紧凑、运动可靠的活塞件。本次建模围绕活塞头这一典型回转体零件展开，重点还原了顶部承压面、外圆环槽、活塞销孔以及裙部开口等结构，使模型既能用于结构原理演示，也可作为测绘、改型和装配校核的参考。

　　从功能上看，活塞头在缸筒内作往复运动，上端面承受介质压力，外圆柱面与缸壁之间形成滑动配合。模型顶部保留了较完整的圆形承压平面，边缘做过渡处理，避免在压力反复作用下出现应力集中。外圆上部连续布置多道环槽，用于安装密封环或导向环；环槽的宽度、深度和间距直接影响密封效果、导向稳定性以及运动阻力。实际设计时，环槽截面要与所选密封圈规格匹配，槽底圆角和槽口倒角不能省略，否则装配时容易切伤密封圈，运行中也会造成卡滞或泄漏。

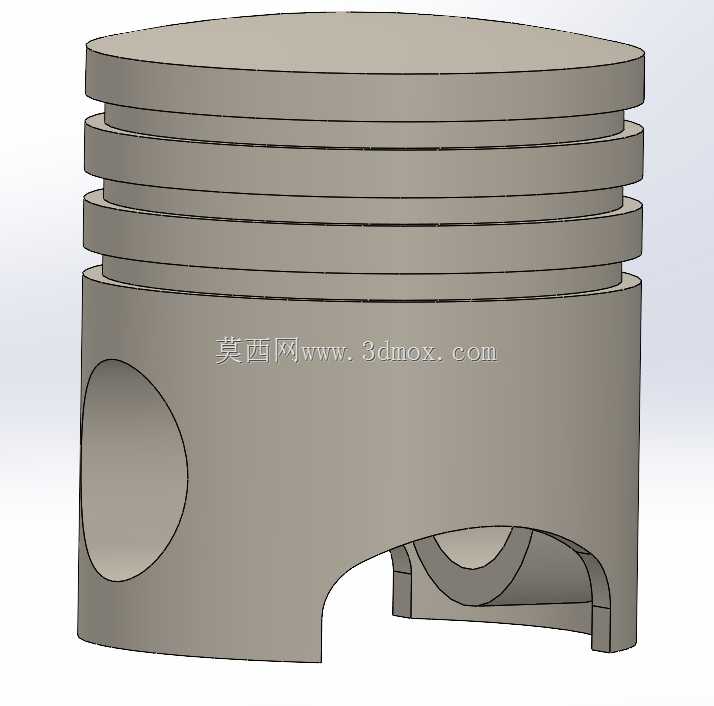

　　裙部结构是该零件建模时需要特别注意的部分。模型下部并非完整封闭圆筒，而是开出侧向空间，并横穿一个活塞销孔。该孔用于穿装活塞销，使活塞头与连杆或驱动件形成铰接。销孔轴线必须与活塞外圆轴线保持垂直，并与裙部对称面重合，否则往复运动中会产生偏载，表现为缸壁单侧磨损、密封件早期失效以及运动噪声增大。销孔周围壁厚应均匀过渡，因为压力传递过程中，孔边是载荷集中区域；若用于高压工况，通常还要在孔端设置挡圈槽或衬套配合面，以限制活塞销轴向窜动。

　　建模思路上，这类零件适合以回转特征为主体，再通过切除特征完成销孔和裙部开口。先依据缸筒内径确定活塞外径，再按行程和连接尺寸确定整体高度；顶部厚度要满足承压刚度，裙部长度则要保证导向比例，避免短活塞在高压差下出现摆头。外圆环槽可通过旋转切除一次成型，槽底直径、槽宽和槽间肋宽需逐一定义，不能只凭外观画线。销孔宜采用双向拉伸切除，保证孔轴线位置清晰；裙部下缘的缺口形状则要结合连杆摆动空间确定，防止连杆在最大摆角时与活塞本体干涉。

　　安装边界方面，活塞头外径与缸筒之间属于间隙配合，间隙过小会因热膨胀和加工误差咬死，过大则会降低密封性能并引起冲击。环槽外圆装入密封件后，有效密封直径应与缸体内径一致；活塞销孔与销之间通常采用过渡或小间隙配合，既保证传力可靠，又保留装配和微动余量。裙部开口宽度要大于连杆杆身厚度，并在连杆摆动范围内留出侧向间隙；销孔中心到顶面的距离决定了机构上止点位置，到裙部下缘的距离则影响连杆运动时的下部空间。

　　在CA6140相关机构测绘或教学场景中，该模型可以用来讲解活塞承压、密封、导向和铰接传力四个核心环节。检查模型时，应重点核对外圆与销孔的垂直度、环槽数量与截面尺寸、裙部开口是否满足连杆摆角，以及各锐边是否按工艺要求倒角。对于三维建模从业者而言，不能只把它看成简单圆柱件：环槽的密封逻辑、销孔的传力路径、裙部的避让空间和外圆的配合边界，才是活塞头结构设计中真正决定装配质量和运行寿命的部分。
