CA6140车床传动内齿圈精密结构

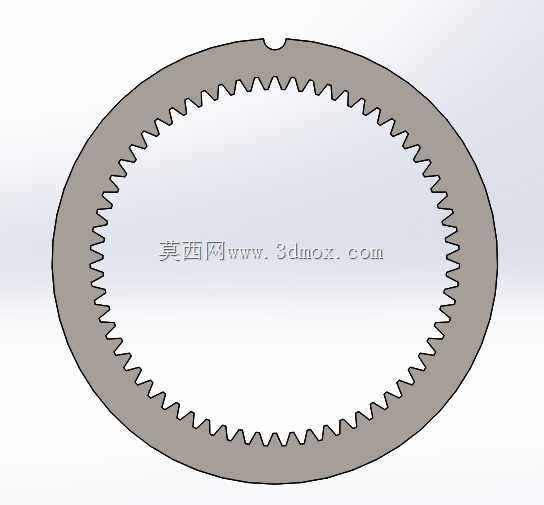

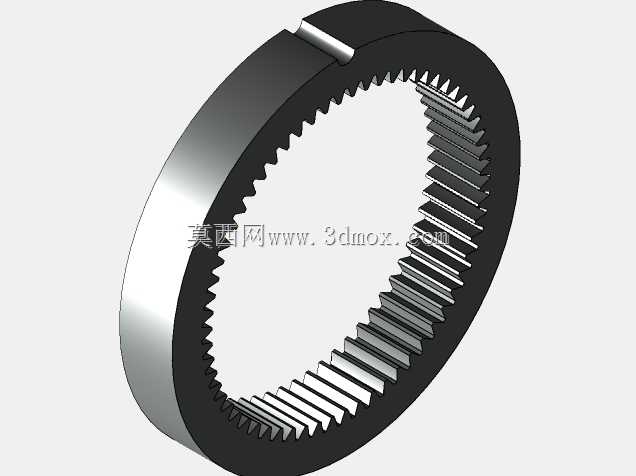

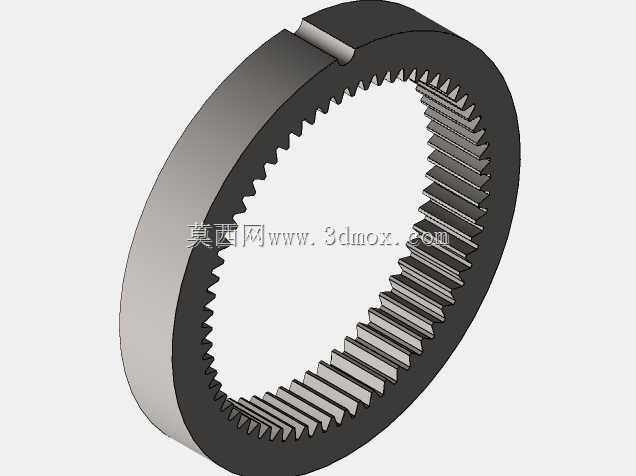

　　在普通卧式车床的主轴箱与进给传动链改造、备件测绘工作中，内齿圈是经常需要逆向建模的关键啮合件，CA6140作为车间保有量极大的经典普车，其溜板箱、主轴箱内部多处采用内啮合齿轮副来压缩传动空间。这套内齿轮三维结构完整还原了齿圈的环形基体、全周内渐开线齿形以及外圈上的定位卡槽，可直接用于传动干涉检查、备件加工出图和装配模拟。

　　从实际装机场景看，内齿圈通常不单独外露，而是嵌套在齿轮箱腔体内，与行星小齿轮或滑移外齿轮组成内啮合副。相比外啮合，内啮合的两齿轮中心距更小，重合度更高，传动更平稳，相同模数和齿数下能传递更大扭矩，这也是车床主轴箱在有限箱体空间里布置多级变速时偏爱内齿结构的原因。齿圈外侧加工出的轴向卡槽，作用是与箱体或隔套上的止动凸块配合，防止齿圈在受载时随动旋转，把反扭矩可靠传递到箱体壁上，建模时这个槽的宽度、深度和周向位置必须与定位件严格对应，否则装配时会出现齿圈无法落位或卡滞。

　　结构设计上，该零件为薄壁环形件，壁厚需要兼顾刚性与轻量化：壁太薄，渗碳淬火后热处理变形大，内齿齿向误差难以控制；壁太厚，则占用箱体内空间，增加转动惯量。模型中齿圈的端面平整，内齿沿全齿宽连续分布，齿顶圆、齿根圆与环形外圆保持同轴，这一点在测绘旧件时尤其要注意——磨损后的内齿往往在齿长方向出现偏磨，建模应以未磨损区段的齿形参数为准，结合模数、压力角和齿数反算理论渐开线，而不是直接扫描失真齿面。

　　安装边界方面，齿圈的外径与箱体孔形成过渡或小间隙配合，轴向靠台阶端面或挡圈限位，因此三维装配时要核对外圆与箱孔的配合公差、卡槽与止动块的周向间隙，以及齿圈端面与相邻齿轮、轴承之间的轴向安全距离。内齿与配对小齿轮啮合时，要验证中心距是否落在齿侧间隙允许范围内，避免顶齿或侧隙过大导致换向冲击。对于从事机床维修和传动设计的工程师，这类内齿圈模型可用于虚拟装配中检查齿轮副的啮合轨迹、估算齿圈在最大切削扭矩下的薄壁变形，也能作为数控插齿或拉齿加工的工艺参考，提前预判刀具退刀空间和夹具支撑方式，减少实物试装中的返工。
