这块异形连接板在CA6140普通车床的改造与维修场景里,承担的是中间过渡定位的角色,常见于溜板箱附加限位支架、进给系统辅助传感器安装座、或者小型工装夹具与床鞍之间的转接工况。车床本身的安装基面多为铸造平面,原有螺纹孔位置是按照出厂标准部件布置的,当后期需要加装接近开关、撞块、冷却喷嘴支架或者小型气动定位元件时,直接在床身上钻孔既会破坏铸件基体,也难以保证多组元件之间的位置精度,这类转接板就用来把非标附件的安装孔位转换成与床身已有孔系匹配的接口。

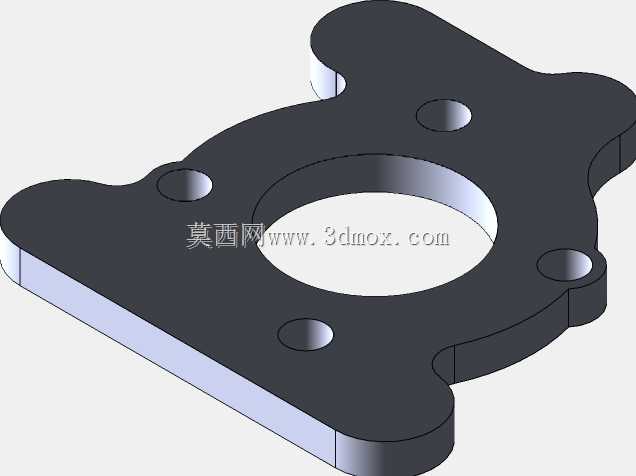

板体中部开出的大直径圆孔是整个零件的核心避让结构,实际装配中这个孔要么套过车床外露的轴套、进给手轮轴颈,要么留出操作空间让扳手穿过板体去拧紧后方的紧固件,避免连接板把需要维护的部位完全封死。围绕中心孔分布的四个小孔是主固定孔,孔位按照矩形对角布置,锁紧后板体不会绕单点转动,承受切削振动时也不容易出现微动滑移。板体左右两端向外伸出的圆弧凸耳并非造型装饰,而是为了在有限的板面宽度下把固定孔的跨距拉大,安装时凸耳可以卡在床身导轨侧面的预留台阶旁,起到粗定位的作用,工人上件时不需要长时间扶着板体对齐孔位,凸耳贴靠台阶后直接穿入预紧螺钉即可。
轮廓设计上没有采用规则矩形,四个边角都做了外凸圆弧过渡,一方面是车床工作区域经常有铁屑飞溅、操作工人手部也会频繁靠近安装位置,锐边直角既容易积存切屑,也存在划伤线缆和操作人员的隐患;另一方面圆弧轮廓在铣削加工时可以一次走刀成型,不需要频繁换向,薄板件加工后的内应力分布也比直角拐角更均匀,热处理或者长期受力后拐角处出现微裂纹的概率明显降低。板体厚度方向保持均匀,属于典型的等厚钣金/铣削板类零件,建模时先绘制二维轮廓草图,再通过拉伸命令生成实体,所有孔特征均采用垂直于板面的直孔设计,没有斜孔或者台阶孔,加工时一次装夹即可完成全部钻孔工序,不需要二次找正。
安装边界方面,这块板的整体外轮廓要适配CA6140床鞍侧面的可用安装平面,凸起的两端不能超出床身护板的活动行程,避免拖板移动时板体和导轨防护罩发生磕碰;中心大孔的内径要大于被穿过轴件的外径至少2到3毫米,留出装配公差和热膨胀间隙,防止轴件运转发热后与板体发生摩擦。四个安装小孔的孔径按照常用的内六角圆柱头螺钉规格匹配,孔位周边留出足够的扳手空间,螺钉拧紧后头部完全沉入板面以下,不会干涉上方安装的附件。
从受力角度考虑,板体在工作中主要承受附件的垂向重力和车床往复移动带来的惯性冲击,没有大的持续载荷,因此选用普通Q235钢板或者6061铝合金板都可满足要求,钢板件发黑处理后耐磨抗振,铝合金件重量轻、拆装方便,适合需要频繁调整附件位置的场合。建模过程中轮廓的各段圆弧和直线之间都做了相切约束,中心大孔与四个安装孔之间标注了明确的位置度公差,实际加工后孔距偏差控制在0.1毫米以内,就能保证附件安装后的重复定位精度,不需要再现场配焊或者扩孔修正。
