CSWA考核用夹块式机床定位支撑构件

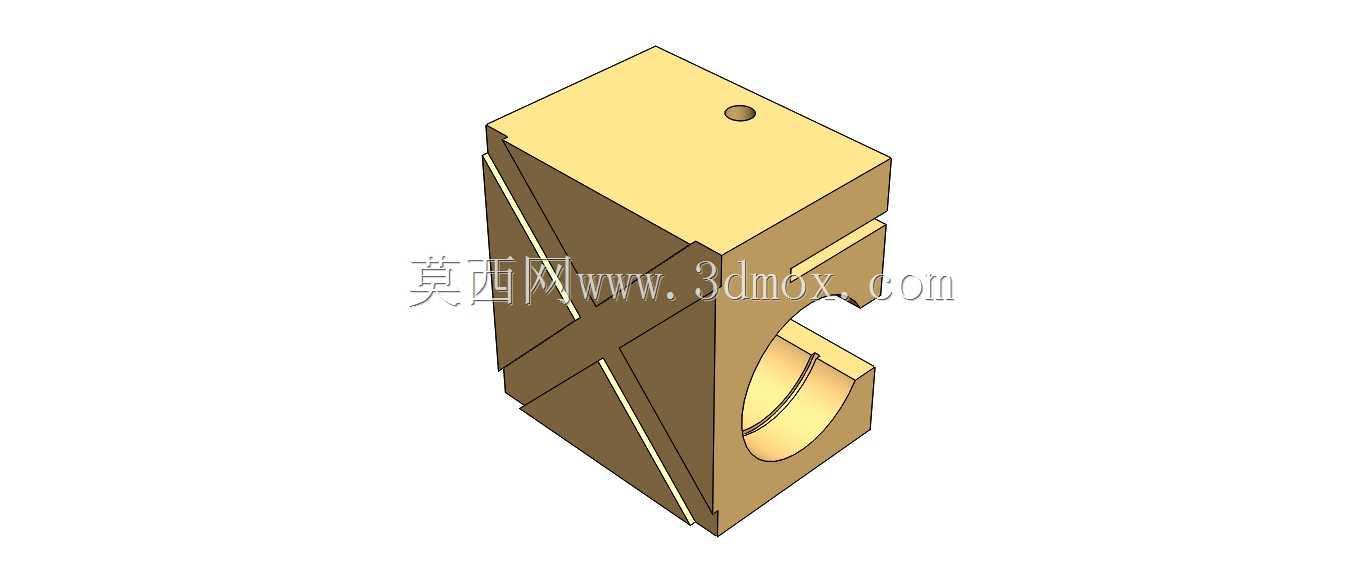

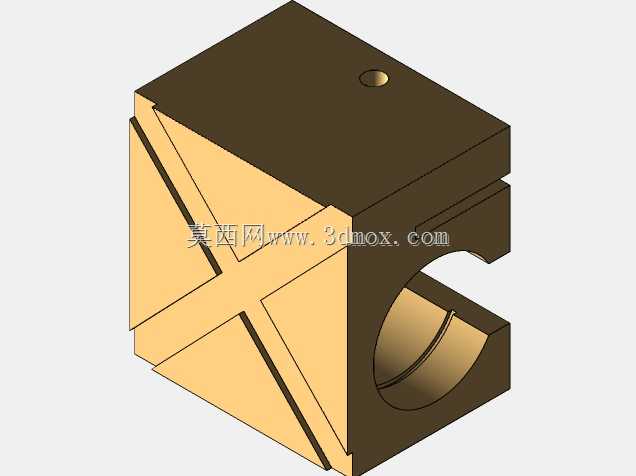

　　该构件属于小型机床切削加工配套的定位夹持类功能件，整体采用方块式基体布局，在常规立式加工中心、小型数控车床的工装工位中，可作为轴类零件侧向定位、刀具行程限位或者待加工坯件的辅助支撑块使用。构件主体为规整长方体，顶面预留一处小型定位销孔，可直接穿入标准圆柱销完成与工装基板的对位固定，避免装夹过程中构件出现横向滑移；基体下半部分开设半开放式圆弧卡口，卡口内壁为完整半圆柱曲面，适配直径匹配的圆棒类工件、导向光轴的侧向贴靠定位，卡口两侧保留平直支撑端面，工件落位后可通过侧面顶紧螺钉快速锁止，无需额外制作定制化抱夹结构。

　　从实际加工工位的适配逻辑来看，这类夹块常布置在机床工作台的T型槽侧边，或者小型工装夹具的固定座旁：当加工短轴类、带圆柱柄的刀座零件时，工件一端由卡盘夹持，悬空侧可抵靠在该夹块的圆弧卡口内，抵消切削过程中产生的径向颤振；在钳工划线、三坐标抽检工位中，该构件也可作为等高支撑块使用，长方体底面经铣削找平后可直接放置在检验平台上，顶面的销孔可搭配定位销对工件的轴向位置做快速标定。构件侧面加工有交叉式加强筋槽，既可以在不额外增加整体重量的前提下提升基体的抗扭刚性，也能作为装配对位的视觉基准线，方便操作人员在装夹时快速对齐工作台的进给方向。

　　设计阶段优先考虑了常规三轴机床的可加工性：所有外轮廓面均为平直铣削面，圆弧卡口可通过立铣刀圆周插补一次走刀成型，顶面销孔采用标准钻孔+铰孔工艺即可达到IT7级定位精度，没有特殊的五轴联动加工特征，非常适合作为数控编程实操、建模能力考核的典型练习件。外形尺寸边界控制在小型工装的通用安装范围内，基体长宽高比例适配标准机床虎钳的夹持行程，装夹时无需探出钳口过多，可直接一次装夹完成顶面、侧面、卡口的全部加工工序，减少二次装夹带来的对位误差。

　　结构细节上，圆弧卡口的开口宽度略小于对应圆柱工件的直径，工件压入后可形成小面积的预紧接触面，避免轻切削工况下工件出现窜动；基体的棱边均做了小尺寸倒角处理，既去除了铣削加工产生的锐边毛刺，也能避免工件吊装、装夹过程中磕碰划伤已加工表面。顶面的定位销孔位置偏离基体中心，具备防错装功能，反向安装时销孔无法与基板的预留孔对位，可从装配环节避免工装方向装反的失误。在自动化上下料的小型加工单元中，该夹块也可安装在物料台的侧边，作为待加工圆棒料的分料定位挡块，料道输送的棒料滑入卡口后即可被精准限定在机械手抓取的固定坐标位置，无需额外增设传感器做位置检测。

　　从建模实操的角度，该构件覆盖了拉伸凸台、拉伸切除、标准孔创建、倒角、筋特征生成等常用三维建模指令，特征树逻辑清晰，尺寸标注关联合理，修改卡口直径、基体高度等核心参数后可快速衍生出适配不同轴径、不同工作台高度的系列化夹块，能够满足不同规格机床的工装适配需求。构件的壁厚分布均匀，卡口两侧的实体厚度预留充足，即使在较大的顶紧力作用下也不会出现夹持变形，长期重复使用后圆弧面的磨损量可通过更换不同厚度的调整垫片补偿，无需整体报废替换，维护成本较低。
