龙门式数控木工雕刻加工设备结构

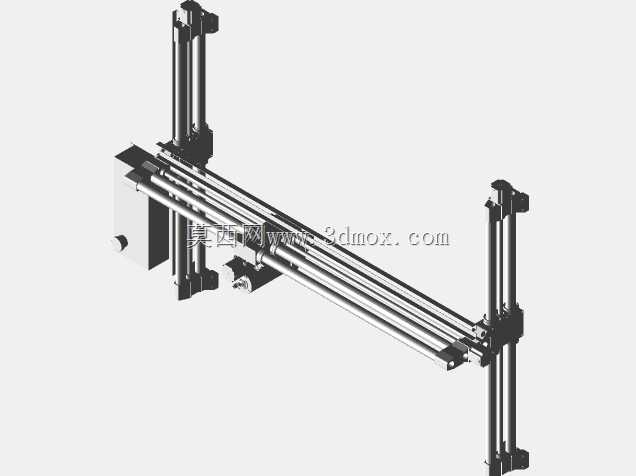

　　这套三维结构呈现的是一台龙门跨距较大的数控木工加工设备，整体采用两侧立柱支撑、横梁横向移动的布局，主要面向板材铣削、浮雕雕刻、开槽、修边以及轻型木工件的轮廓加工场景。设备在实际车间中通常放置于木工房、教具加工区、广告标识制作工位或小型定制家具生产线，用于对木板、密度板、胶合板、亚克力及软金属薄板进行三轴联动切削。

　　从结构布置看，设备的加工区域由长向床身和上方可移动龙门构成。床身部分采用多根平行线性导向件承载纵向运动，既承担工件加工范围内的导向任务，也为整机提供平直基准。两侧立柱位于床身端部附近，立柱高度决定了Z向可通过空间，也直接限制工件的最大装夹厚度。横梁横跨两侧立柱，沿床身长方向作Y向进给；横梁上布置横向滑座，实现X向运动；主轴安装在垂直滑台上，沿Z向完成升降和进刀。

　　该类设备的设计重点在于保证龙门运动时的刚性与直线度。长跨距横梁若刚度过低，切削受力后会产生挠曲，直接表现为板面深浅不均、轮廓边缘振纹或拐角处过切。因此在结构建模时，需要重点关注横梁截面形状、导向件安装基面、滑块跨距以及连接件的预紧关系。两侧立柱与移动座之间应形成稳定约束，避免单侧受力时机架出现扭转。对于木工高速铣削而言，切削力虽小于金属重切削，但主轴转速高、走刀频繁，机架的动态稳定性同样会影响表面质量。

　　主轴部分采用垂直安装方式，下端用于装夹铣刀，上端与升降滑台连接。滑台沿立柱或垂直导轨运动时，需要保证主轴轴线与工作台面的垂直度；若垂直度偏差较大，平底刀加工平面时会出现刀痕重叠不均，开槽侧壁也会产生锥度。主轴座与滑块之间的连接面应具备足够接触面积，紧固点布置要避开受力薄弱区，使刀具受到的侧向抗力能够顺畅传递到横梁和立柱，而不是集中在单个连接件上。

　　横向和纵向进给系统通常依托圆柱导轨或线性导轨实现，传动件可根据精度需求选择丝杠、同步带或齿轮齿条。木工设备追求较高空行速度和较长行程，同步带方案在轻载高速场景中较常见；若用于较硬材料或要求更高定位精度，则丝杠结构更有优势。建模时应保留导轨、滑块、传动件和安装座之间的装配关系，便于检查运动极限位置，防止滑台在行程末端与立柱、轴承座或拖链发生干涉。

　　外形尺寸方面，这类龙门设备的占地边界主要由床身长度、两侧立柱外宽以及主轴最高位置决定。长向尺寸决定可加工板材的有效行程，宽度方向则受横梁跨距和立柱外侧安全距离影响。安装时不能只按设备静态外轮廓预留空间，还需考虑龙门移动到两端时的极限位置、电控箱放置、吸尘管路连接、上下料操作面以及维护时工具接近空间。若设备靠墙布置，后侧应留出线缆弯曲和除尘管道接入距离；左右两端则要保证横梁到达极限后仍有检修空间。

　　工作台面的设计与加工用途密切相关。木工雕刻常采用板材平铺装夹，台面可配置垫板、T型槽、真空吸附区或辅助压具。三维结构中虽然重点表现的是机架和运动轴，但在实际选型时必须同步考虑台面承载与废料排出。木屑量大、切削频率高，主轴周围应预留吸尘罩安装位置，横梁和拖链走向也不能遮挡吸尘通道。对于长时间加工，线缆和气管应通过拖链约束，避免随轴往复运动时与导轨、滑块或工件边缘摩擦。

　　从建模思路上看，该结构适合作为非标木工数控设备的方案验证模型：先确定有效加工幅面，再反推导轨长度、立柱高度和横梁跨距；随后布置主轴滑台、传动组件和限位位置，最后检查装配空间与运动包络。模型中多根平行导向件和型材式构件有利于在设计阶段调整跨距、支撑点和连接件位置，也方便根据不同加工幅面衍生出短行程或加长版本。

　　在功能特性上，该设备强调开放式上料、大尺寸板材通过能力和三轴直线运动的可扩展性。开放龙门结构使工件不必从封闭防护罩内送入，适合大板加工；立柱抬高后，可在台面上放置较厚工装或异形夹具。需要注意的是，开放结构对除尘和安全防护提出更高要求，主轴刀区域应考虑防护罩、吸尘口和急停布置，不能只追求装料方便。

　　对于结构设计人员而言，分析这类设备时应把静态装配和动态行程结合起来检查：一是龙门位于床身两端和中间时横梁挠度差异，二是主轴伸出最低位置时Z向滑台的夹持长度，三是高速往复运动中拖链和线缆的弯曲半径，四是整机地脚与地面接触点是否能够抵抗加减速引起的倾覆趋势。若后续要提升切削能力，可优先加强横梁截面、增大滑块间距、提高主轴座连接刚度，而不是单纯提高进给速度。

　　整体来看，该三维结构完整表达了龙门式木工数控加工设备的核心组成，包括床身导向、双侧立柱、横向横梁、主轴滑台和轴向传动关系，可用于设备方案展示、运动干涉检查、加工幅面评估以及非标机架改型设计。
