CA6140车床引脚通道异形支承构件

　　这款引脚通道构件是CA6140普通车床进给与溜板传动链路里的配套支承件，日常车间里做中小批量轴类、盘类零件车削加工时，它承担着走线防护、传动件限位、相邻部件安装基准的多重作用，很多老款CA6140设备长期运行后，原铸铁支承件会出现导轨面磨损、走线槽磕碰变形、安装孔位错位的问题，替换这类定制加工的铝合金构件就能快速恢复设备装配精度，不用整段更换溜板箱体，维修成本能压到很低。

　　从实际装配边界来看，这个构件整体为长条形异形体，总长适配CA6140溜板箱侧方的预留安装空间，底面加工出通长的导向滑槽，滑槽的截面公差控制在IT7级，装配时可以直接卡入床身侧部的预装导轨凸台上，不需要额外加装调整垫片就能保证滑动间隙在0.02到0.05毫米之间，既不会出现滑动卡滞，也不会因为间隙过大导致传动抖动。构件两端分别做了半圆弧避让切口，左侧圆弧切口是为了躲开溜板箱上的开合螺母手柄转轴，手柄在扳动开合螺母完成丝杠啮合、脱开动作时，全程不会和构件发生运动干涉；右侧的阶梯凸台则是用来固定行程开关的安装支架，凸台上预钻的两个定位销孔和床身侧的基准孔完全同轴，装配时敲入圆柱销就能完成定位，后续拧紧紧固螺钉后，行程开关的触发位置偏差不会超过0.1毫米，能精准触发溜板的纵向限位，防止车削加工时刀架超程撞到卡盘或者尾座。

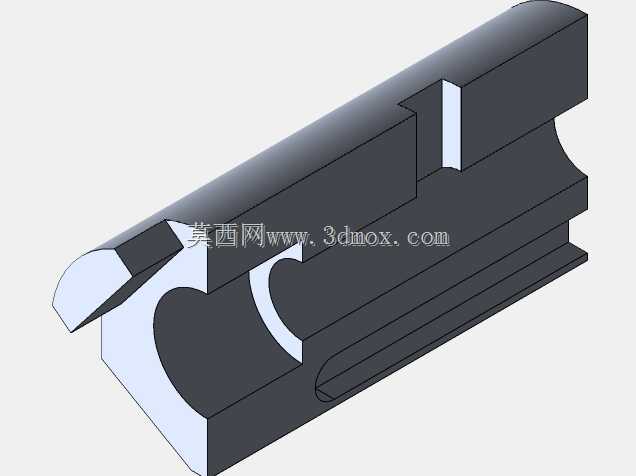

　　构件中部开出的大尺寸C形通槽就是引脚通道的核心功能区，车间里车床的操作按钮线、行程开关信号线、润滑管路的分支油管都可以从这个C形槽里规整穿过，槽口的翻边结构做了圆角钝化处理，不会割破线缆的绝缘外皮，同时C形槽的开口朝向设备内侧，加工时飞溅的切屑、浇注的乳化液很难直接溅入槽内，日常清理的时候只需要用压缩空气从槽的一端吹入，就能把积存在槽底的少量切屑碎屑吹出来，维护非常方便。构件上部的阶梯平面是用来安装走线压条的基准面，压条盖上之后可以把通道内的线缆完全封护起来，即使设备长期运行产生振动，线缆也不会从槽内脱出，避免线缆被往复移动的溜板剐蹭扯断。

　　设计建模的时候先在前视基准面绘制完整的轮廓草图，草图阶段先把底部滑槽的轮廓、中部C形通槽的圆弧边界、两端避让切口的圆弧、上部阶梯面的台阶尺寸全部用智能尺寸标注锁定，所有圆弧的圆心都和构件的长度方向基准中心线做同轴约束，保证后续挤出成型后各个形位公差都能对齐。草图完成后先做整体的实体挤出，得到基础的长方块毛坯，之后再用拉伸切除命令依次加工出底部滑槽、中部C形通槽、两端的避让缺口、上部的阶梯安装面，每一步切除特征都保留完整的参数化关联，如果后续现场实测安装位置有小的尺寸偏差，只需要修改草图里对应的长度、圆弧半径参数，整个实体就能自动更新，不需要重新绘制草图。选材上选用1060铝合金，这种材料的切削加工性能非常好，用普通的立铣刀就能一次加工出所有成型面，不需要做后续的淬火处理，加工完成后构件自重较轻，安装到溜板侧部之后不会额外增加溜板的移动负载，同时铝合金的抗锈蚀能力远优于普通铸铁件，车间里乳化液、切削液长期溅到表面也不会生锈起皮，使用寿命比原铸铁件更长。

　　从受力特性来看，这个构件本身不承受主切削力，只承担线缆防护和部件支承的作用，1060铝合金的强度完全满足使用需求，构件的壁厚均匀控制在8到12毫米之间，既不会因为壁厚过薄导致装配拧紧时发生变形，也不会因为壁厚过大造成材料浪费。底部滑槽的两个滑动侧面都预留了0.2毫米的刮研余量，实际装配到车床上之前，钳工可以通过刮研滑槽接触面，配合涂色法检查接触点，保证接触面积达到80%以上，滑动运行时平稳无阻滞。构件上所有的尖角位置都做了R2到R5的圆角过渡，避免应力集中，同时也消除了安装维护时容易划伤操作人员的锐边。在实际设备改造场景里，很多老旧CA6140车床原本没有专门的走线通道，信号线随意绑扎在溜板外侧，经常出现线缆被切屑划破、被运动部件夹断的故障，加装这个引脚通道构件之后，所有控制线缆都能被规整防护，设备的电气故障发生率能下降六成以上，非常适合普通机加工车间的老旧车床升级改造使用。
