多面凸体复合几何造型结构

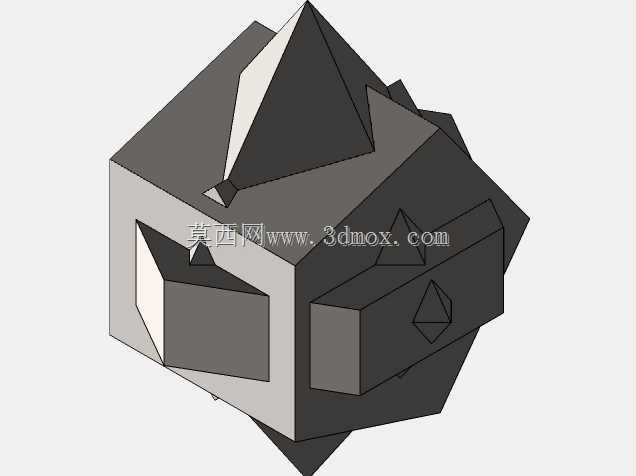

　　这个几何体的建模出发点并不是单纯做一个外观摆件，而是围绕凸包判定、面相交控制、棱线收敛和实体可加工性展开。主体以一个近似立方体的核心块为基础，在不同外表面上叠加尖锥、棱柱、斜切面和局部凸台，所有外伸特征均保持向外展开，最终形成一个封闭、无内凹腔体的凸多面体组合。这样的结构在几何算法验证、五轴加工刀路测试、三维软件布尔运算考核以及教学演示中都有明确用途。

　　从结构组成看，中心块承担基准作用，六个方向的特征虽然形态不同，但都遵循同一约束：任意两点连线不能穿出实体外部。顶部尖锥由多个三角形平面汇聚到顶点，棱线从基座边界向高点收拢，适合检验软件对尖锐顶点、窄面和相邻面夹角的处理能力。侧面的棱柱凸台与斜切块则引入矩形面、梯形面和三角面的混合拓扑，能够观察平面缝合、边共享以及实体加厚时的稳定性。部分小锥体直接落在大斜面之上，建模时需要先确定基面，再绘制草图轮廓并沿法向拉伸或放样，避免特征根部出现悬空面。

　　实际建模过程中，最先要控制的是整体包络边界。若把核心立方体看作基准箱体，外伸锥顶和凸台会在长宽高三个方向形成新的极限点，这些极限点决定了模型在装配空间中的占位。用于机床加工演示时，需要把最高锥点、最外侧凸台端面和底部支撑面统一纳入毛坯尺寸校核；毛坯不能只按中心立方体选取，否则尖锥区域会出现加工余量不足。若用于碰撞检测或机器人路径规划，该模型又可作为复杂凸障碍物使用，外轮廓的多个斜面能够测试包围盒、凸包分解和避障面距离计算。

　　面与面之间的过渡是该造型的重点。模型没有采用圆角弱化棱线，而是保留大量硬边，目的是让几何特征更明确。尖锥与立方体相接处存在多条短边，若草图约束不到位，容易产生重合边、碎面或非流形边。处理这类位置时，应先在基准面上锁定轮廓端点，再让锥面边线与基座边线共线或共点；对于多个特征交汇的区域，需要检查相邻表面是否完全共享边界，不能依靠视觉上的贴合判断实体质量。侧面矩形凸台虽然形状规则，但其外端面与相邻斜面会形成明显折角，这种折角在数控加工中对应刀具方向的突变，也是五轴定位加工中需要重点考虑的姿态切换位置。

　　从加工角度看，该零件若采用金属切削实现，中心块可通过六面体毛坯铣削得到，外伸尖锥和斜台则需要多次翻面或采用五轴联动。尖顶区域材料去除量大，刀具在接近顶点时接触面积小但方向变化剧烈，粗加工应保留均匀余量，精加工再采用较短刃长控制振纹。大斜面适合面铣或球头刀分层加工，窄棱附近要减少刀具悬伸，防止让刀造成棱线偏移。若采用增材制造，硬边凸体虽然不需要复杂支撑设计，但尖锥顶部散热快、层厚方向截面突变，摆放姿态应避免最高顶点垂直成型带来的尖端缺陷。

　　这个造型还适合作为几何建模训练题。设计者需要在同一实体中协调规则方块与自由方向锥面，不能只依赖拉伸命令堆叠特征。比较合理的思路是先建立中心基准体，再按外表面建立多个参考基准面；每个凸特征从所属表面出发，草图轮廓保持封闭，特征终止条件统一为形成外部凸包。完成后可通过截面检查、质量属性计算和干涉检查判断实体是否异常。沿不同方向剖切时，截面轮廓应始终为单一封闭多边形，若出现内部孤岛或断开轮廓，说明某些特征破坏了凸体约束。

　　在安装与使用边界上，模型底部若作为放置面，需要保证底面具有足够接触面积；顶部和侧部尖锥属于非支撑结构，不宜作为承载面。搬运、装夹或检测时，夹持点应选在中心块的平直区域，避免直接压在尖棱或小凸台上。用于视觉识别、光学扫描或三维检测教学时，多方向斜面能够产生丰富的明暗变化和边线投影，有助于验证特征提取、点云拼合和尺寸重建效果。

　　整体来看，这类复合凸多面体的价值在于把抽象几何约束转化为可建模、可加工、可检测的实体对象。它既考验建模者对面、边、顶点拓扑关系的控制，也能为机床加工路径、装配空间校核和算法测试提供边界清晰的样本。结构上没有复杂内部机构，所有难点都集中在外部轮廓的严谨性上，因此每一个锥顶、每一条交线和每一处斜面都需要服从凸包逻辑，才能保证最终实体在软件中和实际加工场景下都稳定可用。
