CA6140车床立式L型安装支座

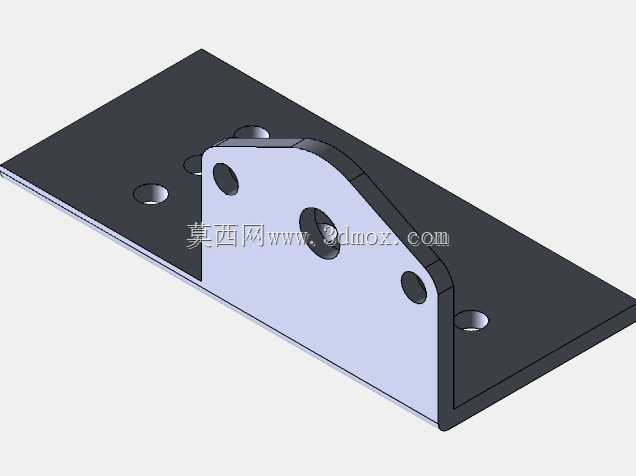

　　该零件为CA6140普通车床配套的L型立式安装支座，属于机床改造与功能扩展中常用的钣金支撑类构件。从结构上看，零件由一块水平底板与一块垂直立板折弯成90度直角，整体呈角铁式布局，水平板承担与床身或溜板台面贴合固定的作用，垂直立板则用于挂载传感器、行程开关、小型气缸、走线支架或防护挡板等附属部件。

　　在实际机床加工场景中，这类支座多用于刀架区域、尾座附近或溜板箱侧面的辅助元件固定。车床在加装自动送料、到位检测、防撞限位或冷却管路导向时，往往没有现成的安装基面，直接在床身上钻孔既破坏原有铸件，又难以保证位置精度。采用这种折弯式L型支座，可以借助底板上已有的T型槽或螺钉孔快速定位，把零散的外挂元件集中到一个刚性立板上，后期调整位置、更换元件都比较方便。

　　水平底板上分布有多个沉孔与通孔，孔位沿板长方向对称布置，适配M6、M8等常见内六角螺钉。沉孔设计保证螺钉头沉入板厚之内，贴合面平整无凸起，避免支座安装后出现翘动。底板长度方向预留的孔间距兼顾了CA6140溜板台面常见的安装跨距，既可以沿床身导轨方向纵向固定，也可以横向跨接在小拖板盖板上，安装边界比较宽松。

　　垂直立板采用异形轮廓，顶部为斜切过渡而非直角，这种处理一方面减轻了立板上端的自重、降低了悬伸部分的振动惯量，另一方面避免了直角尖角与刀架运动轨迹、卡盘回转区域发生干涉。立板中部开有一个较大的中心孔，可用于穿线、穿过调节螺杆或作为销轴铰接点；中心孔两侧及下方各布置一个安装孔，孔位呈三角形分布，挂载小型元件时受力均衡，单点锁紧不易偏转。立板与底板交接处为整面折弯圆角，没有拼接焊缝，从模型特征判断应为整块钢板一次折弯成型，工艺性好，折弯后两板的垂直度由模具保证，省去了焊接校正工序。

　　选材上这类支座一般采用Q235或20号冷轧钢板，板厚根据挂载件重量选取2到4毫米区间，模型中立板与底板等厚，折弯圆角半径与板厚匹配，符合钣金折弯最小半径要求。表面处理多采用发黑、喷塑或喷漆，车床工况下常年接触切削液与油雾，发黑处理成本低且能满足短期防锈要求，喷塑层则更耐磕碰。

　　设计思路上，该支座没有追求复杂的加强筋结构，而是利用L型折弯自身的截面惯性矩提供刚性。水平底板宽度方向伸出立板两侧，形成稳定的支撑脚，立板受侧向力时弯矩由底板两侧的螺钉副承担，抗倾覆能力较强。立板上的多孔位布局让同一件支座可以兼容多种外挂元件，减少了专用件数量，符合机床附件通用化、模块化的设计方向。

　　建模时需重点控制折弯系数与展开尺寸，立板异形轮廓在折弯前的平板状态下即完成下料与冲孔，折弯后各孔相对基准面的位置度依赖于折弯线定位。中心孔若用于穿线，孔口应去毛刺倒钝，防止划伤电缆外皮；底板沉孔深度需保证螺钉头低于板面0.2毫米以上，贴合面不允许有焊点或凸起。安装时建议在底板与床身台面之间加一层薄铜皮或调整垫片，用于补偿台面平面度误差并增大摩擦，支座固定后用百分表校验立板工作面与导轨方向的平行度，再行挂载元件。
