引脚通道

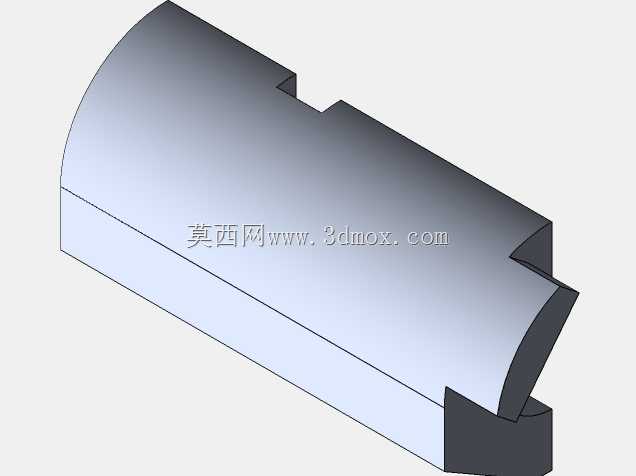

质量=7656.47克体积=2835727.99立方毫米表面积=177000.17平方毫米使用的材料是1060合金。我在右平面上画了一个84毫米乘168毫米的角矩形。在矩形的右侧线上，我在中点上创建了3个圆（直径分别为53.25mm、85mm和168mm）。修剪圆的整个右侧、最小圆的中线和最大圆的底部。修剪矩形的底线，从右到左创建一条13毫米的线，以30度的角度将一条新线连接到13毫米长的线上，然后修剪相交的线。然后，从上一个圆的中心创建一个中心线，并将其以38度角指向左侧。创建一条中点线，80mm，垂直于中心线，只在左右两侧以38度角再创建两条线，并修剪图形外部的部分。选择除较小圆圈外的整个图形，并将其拉伸到75mm。然后在该图形的右侧，显示第一个草图并转换所有实体，然后现在将整个图形拉伸到225毫米。在图的左侧，显示第一个草图，并仅将矩形的左上半部分转换为40mm。在前平面上创建一个新草图，在离图形底部5毫米处创建一个200毫米乘30毫米的矩形，并在左侧宽度中点上创建一条半径为15毫米的圆弧。合上轮廓并将其切割15毫米深。最后，创建一个35毫米乘70毫米的矩形，距离图左上角100毫米，深度15毫米
