Brick-DPS310压力传感电路板结构

　　该结构围绕小型气压采集模块的板载集成展开，核心是将DPS310压力传感芯片、板间连接接口、固定安装孔和周边电子元件布置在同一块矩形基板上，适用于教学机器人、实验平台、小型气动回路以及嵌入式测控系统中的相对大气压力检测。实际使用时，模块并不直接承受高压气源，而是通过开放或半开放的气路环境感知压力变化，再由控制板读取数字信号，完成气压监测、高度估算、环境变化判断或简易气动状态反馈。

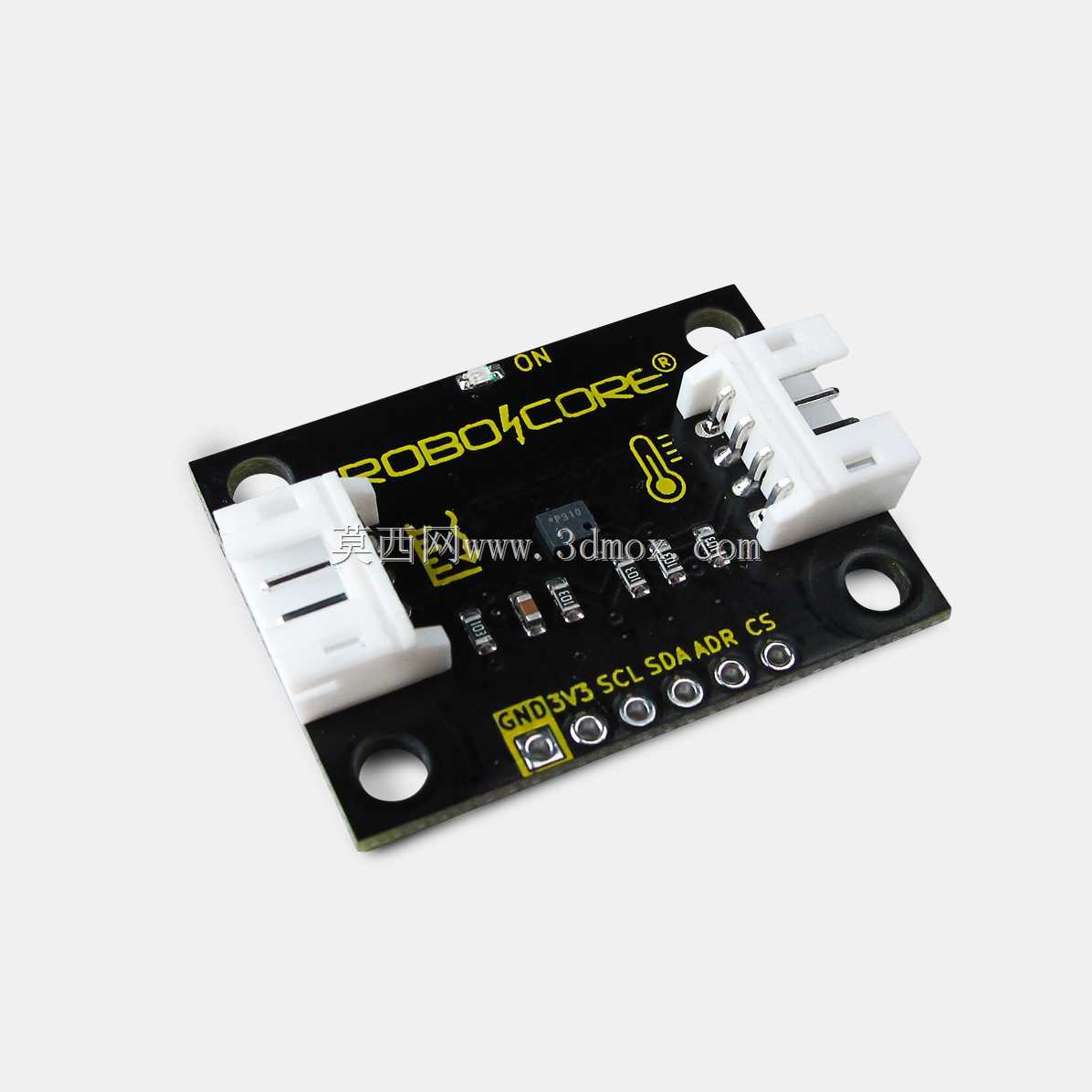

　　从布局上看，基板采用平板式PCB外形，四角设置通孔，用于螺钉或支柱固定；板边两侧布置较高的连接器座，形成与BlackBoard Edge一类控制板的电缆或插接连接通道。连接器位置靠近板边，能够缩短线束走向，也便于在堆叠安装时识别插拔方向。压力传感相关元件集中在板中部区域，周边保留电阻、电容等小型贴片器件的焊装空间，走线和元件间距按照常规低压电子板的装配习惯处理。

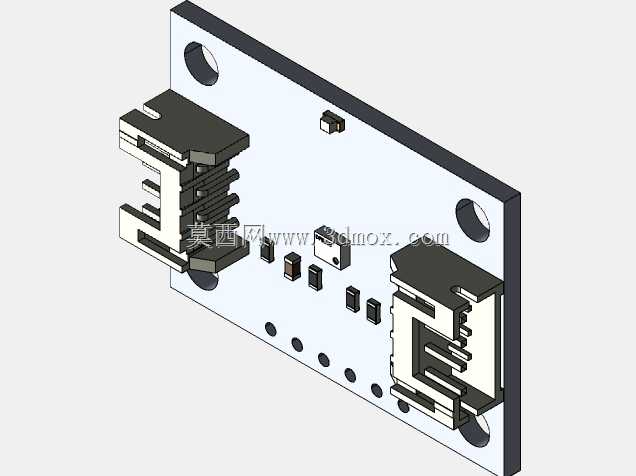

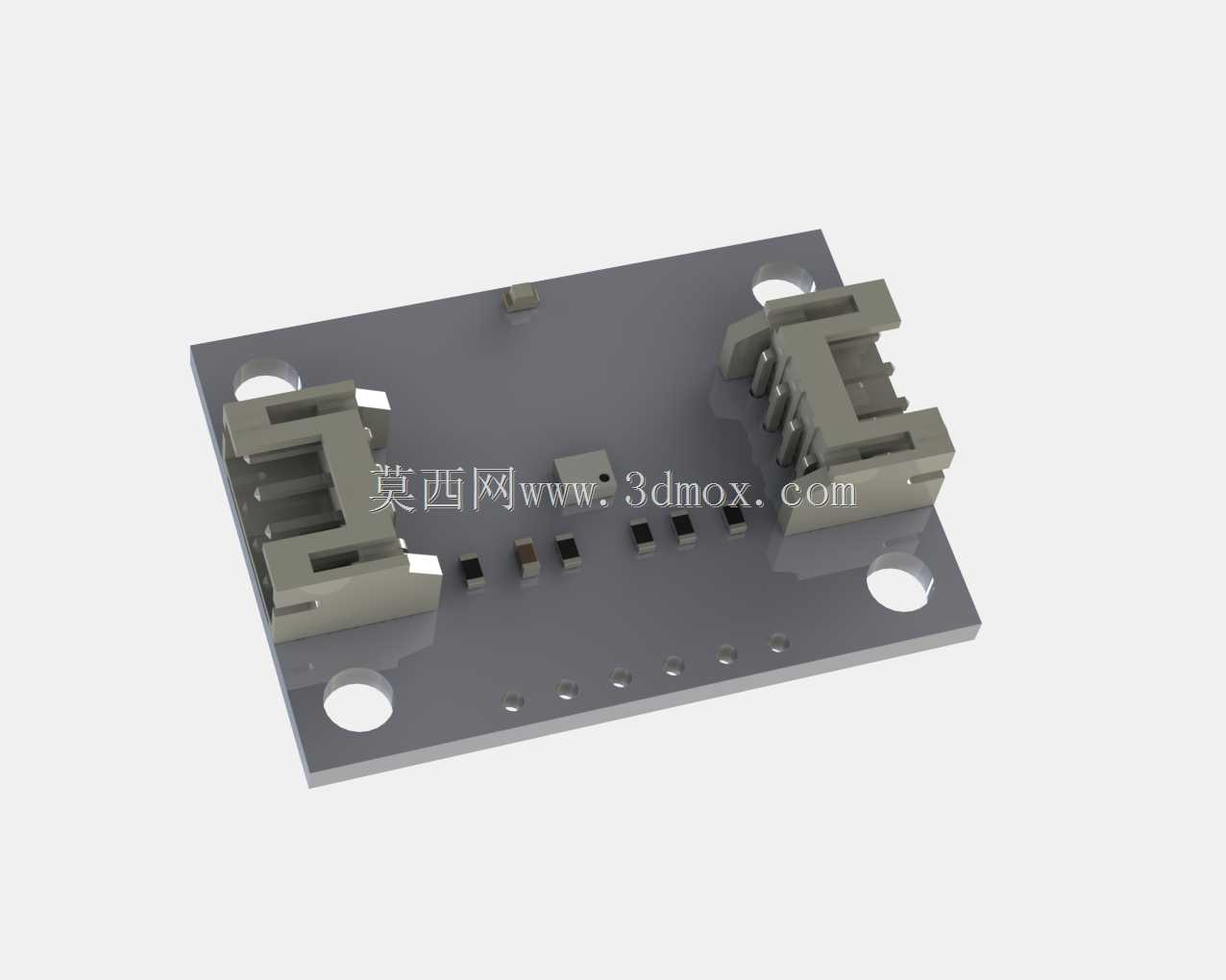

　　建模时需要重点区分基板、贴片元件、连接器壳体、金属端子和安装孔的层次关系。基板厚度虽然较薄，但在三维结构中不能忽略，因为它决定了连接器高度、孔位坐标以及与上层控制板之间的间隙。四角安装孔属于明确的装配边界，设计支架或外壳时应围绕孔位留出螺钉头、垫圈和工具操作空间，避免连接器与紧固件发生干涉。板上两个较高的接口组件是外形包络的最高点，外壳内腔高度、相邻板卡间距以及线束折弯半径都应以此为基准校核。

　　在设备用途方面，这类压力传感板更偏向低压、低流量、信号级检测，而不是工业管道中的高压变送器。它可以安装在机器人控制板附近，通过四路电缆传递电源和信号，也可以固定在轻量化实验台架上，用于采集环境气压变化。由于传感器芯片对安装空间、气流通道和周边热源较敏感，结构布置时不宜把发热元件紧贴敏感器件，也不宜完全封死压力感应区域。若需要外壳防护，应在对应位置保留通气孔或导气通道，同时防止灰尘、液体直接冲击板面。

　　接口设计体现了模块化思路：板上连接器承担机械定位与电气连接双重作用，较高的塑料座体可以提高插拔时的保持力，金属端子则反映真实焊接和接触位置。三维结构中若只建外壳而省略端子，后续进行线束装配检查时就无法判断插头进入深度和相邻元件距离；若只建芯片而忽略连接器，又会丢失模块在系统中的主要安装高度。因此，该模型的价值不只在于呈现单一传感器芯片，而在于完整表达一块可装配压力采集子板的空间关系。

　　外形尺寸边界可按板体轮廓、元件高度和安装孔三组要素理解。板体轮廓决定模块在支架上的投影面积；贴片电阻、电容高度较低，对整体包络影响有限；两侧连接器高度决定堆叠间隙；安装孔则决定重复定位精度。进行机构设计时，可先以基板底面作为安装基准面，再向上建立元件高度区域，向下预留焊脚或支柱空间。若板卡采用水平安装，底面与支架之间应保留少量间隙，避免焊点摩擦；若采用垂直安装，则需要考虑连接器线缆侧向引出后的弯曲方向。

　　从工程应用角度看，该结构适合用于传感器教学、机器人控制板扩展、小型气压监测节点以及样机验证。建模人员可据此检查PCB板与机械支架的配合方式，结构工程师可据此设计压条、铜柱、外壳和走线槽，电气工程师则可结合连接器位置评估插拔维护性。整体设计强调紧凑、可固定、可连接和便于扩展，板上元件虽然细小，但各自承担明确的电气或装配功能，最终形成一个能够在嵌入式测控系统中独立安装并反馈压力信息的传感单元。
