CA6140车床主轴轴套衬套

项目分类:机床加工 发布时间:2023-09-20 ID:712318
  • CA6140车床主轴轴套衬套

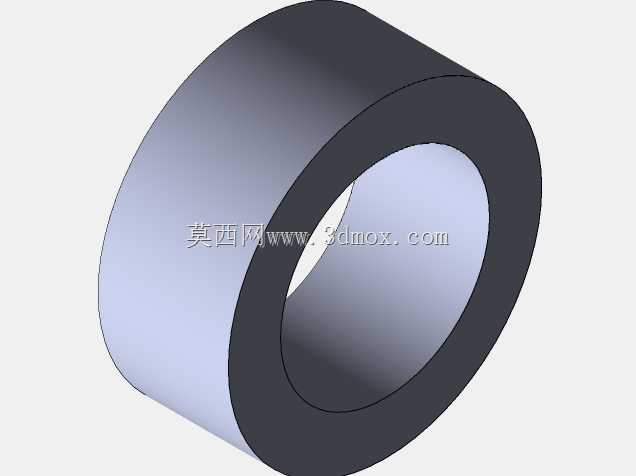

  这个套筒类零件属于CA6140普通车床主轴箱及进给传动链中常见的衬套结构,整体呈短圆筒形,内外圆柱面同轴,端面与轴线保持垂直,结构虽然简单,却在机床运转中承担支承、导向、减摩和定位的作用。车床在长期切削过程中,主轴、传动轴以及滑移齿轮部位会受到转速变化、载荷波动和润滑状态差异的影响,轴颈与箱体孔之间若直接接触,容易造成箱体孔磨损,而箱体一旦损伤,修复成本远高于更换一个衬套。因此这类轴套通常压装在箱体孔或支架孔内,内孔与旋转轴形成配合面,通过更换衬套来恢复装配间隙,保护基础大件。

  从结构形式看,该零件没有复杂的台阶、油槽或法兰,外圆为连续圆柱面,便于采用过盈或过渡配合压入孔座;内孔为光滑圆柱面,可与轴颈形成间隙配合,保证轴在其中灵活转动。壁厚选取需要兼顾压装强度、耐磨性和内孔精加工余量:壁太薄时压入后容易失圆,壁太厚则占用空间并增加成本。实际测绘或建模时,应先确定内孔工作直径,再结合箱体孔尺寸确定外圆,长度则按支承跨距、齿轮轮毂宽度或箱体壁面位置确定,两端面要留出足够的支承接触面积。

  建模思路上,这类零件最适合以回转体方式构建。先在过轴线的草图平面绘制半剖面轮廓,明确内孔、外圆、端面宽度和倒角尺寸,再通过旋转命令生成实体。倒角虽小,却不能忽略:内孔两端倒角用于引导轴件装入,外圆倒角用于压入箱体孔时避免刮伤孔壁,端部锐边倒钝还能减少热处理和装配应力集中。若实物带有油孔、油槽或止动螺钉孔,应按实际结构补充;本模型呈现为光滑套筒,建模时应保持内外圆素线平直,端面平整,不能为了外观效果随意增加圆角。

  尺寸链方面,衬套处于轴与箱体孔之间,属于典型的中间配合件。外圆与座孔通常选择较紧的配合,防止衬套随轴转动或发生轴向窜动;内孔与轴颈则需保留合理间隙,以容纳润滑油膜并补偿热膨胀。压装后内孔会因外圆过盈产生收缩,因此工艺上常采用“先压装、后精加工内孔”的方式,或在设计时给出压装后的内孔修正量。对于车床主轴箱内高速部位,衬套材料多选用青铜、耐磨铸铁或双金属复合材料;低速重载部位也可采用表面淬硬钢套,并通过油孔、油槽实现润滑。

  在CA6140车床维修与改造场景中,这类零件常用于恢复主轴箱、进给箱、溜板箱内孔位精度。机床长期使用后,衬套内孔可能出现椭圆、锥度、拉伤或间隙增大,表现为齿轮啮合噪声、轴系跳动、切削振纹或换挡困难。更换时需先检查座孔是否磨损、失圆,若座孔已损伤,仅换衬套无法保证精度;压入新衬套后,还应复核内孔轴线与相关孔系的平行度、同轴度,并通过铰削、镗削或刮研达到设计间隙。

  三维设计时,除了实体本身,还应把装配边界一并考虑。衬套长度不能与相邻齿轮、挡圈、轴承端面发生干涉;外圆压入后端部应与座孔端面贴合或按要求沉入;内孔边缘要避免与轴肩圆角发生硬接触。若用于运动轴导向,内孔表面粗糙度和圆柱度要求较高;若仅作间隔套,则尺寸重点在端面平行度和长度公差。把这些配合关系、压装方向和润滑条件在模型与装配中表达清楚,才能让该套筒在机床维修、备件加工和虚拟装配中真正具备工程使用价值。
