CA6140车床溜板箱传动轮组装配结构

　　这套轮轴组合结构对应CA6140普通车床溜板箱与进给传动链中的安装工位，在整台车床的纵向、横向进给动作里承担运动换向、扭矩传递与操作联动的作用，日常加工中操作工扳动溜板箱手柄、切换光杆丝杆动力、控制刀架走刀启停时，这套轮组的啮合间隙、同轴度直接决定走刀是否平稳，有没有窜动、卡滞或者进给量不均的问题。

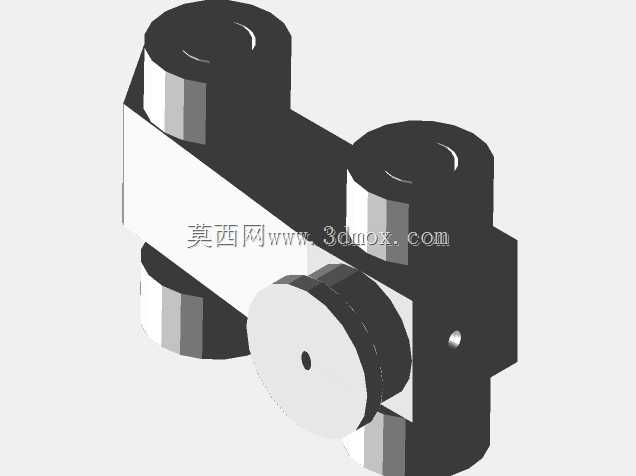

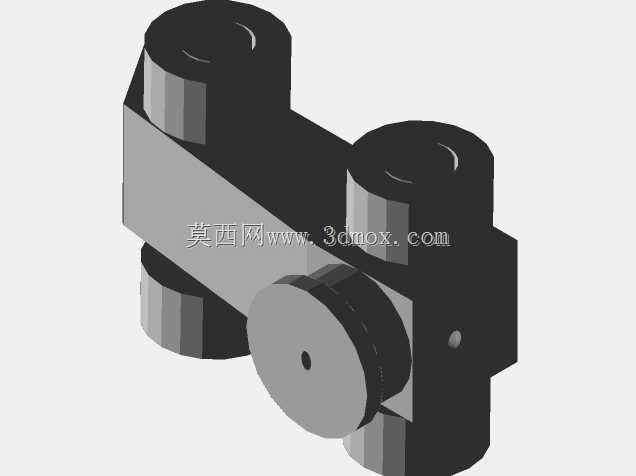

　　从现场装配的实际边界来看，整个组件以中间的长条形溜板箱连接本体作为安装基体，本体上下、左右四个方位分别布置了同轴的圆柱轮套结构：其中两组大直径圆柱轮为啮合传动齿轮，外圆预留齿圈安装位，内孔和传动轴采用过渡配合，轴端加工有定位销孔，穿入弹性圆柱销之后可以限制齿轮和轴的相对周向转动，避免大扭矩进给时出现轮轴打滑；朝向外侧伸出的圆盘件是操作手柄的联动凸轮盘，盘面上的偏心小孔用来穿入手柄转轴，扳动手柄时凸轮随轴转动，推动溜板箱内部的开合螺母滑座完成抬起、压下动作，切换丝杆传动的接通与断开。

　　设计这套结构的时候首先要保证四个轮位的轴线平行度，车床溜板箱的安装空间本身非常紧凑，箱体内部同时排布光杆、丝杆、操纵杆三根平行轴，轮组的中心距公差必须控制在0.02mm以内，如果中心距偏差过大，齿轮啮合侧隙要么过小出现运转卡齿、发热磨损，要么侧隙过大导致反向间隙超差，车削螺纹时会出现螺距累积误差，加工出来的螺纹牙型错位。本体上预留的小圆孔是润滑油路的通油口，装配时和溜板箱的分油器油路对齐，齿轮啮合面、轴套配合面可以持续得到飞溅润滑，长期高速走刀也不会出现干磨拉伤。

　　从安装流程来说，现场装配时先将各根传动轴穿入溜板箱的预制轴承孔，轴肩处贴靠推力球轴承，承受走刀换向时产生的轴向窜动力；之后依次把齿轮、隔套、凸轮盘套入轴段，隔套的长度尺寸经过配磨，用来精准控制齿轮的轴向定位，保证相邻齿轮的齿宽完全对齐，不会出现偏载啃齿；最后装入轴端挡圈和定位销，盘动转轴检查整组轮系的转动阻力，全程没有卡点、异响之后再扣合溜板箱盖板。

　　实际使用场景里，这套轮组最常见的工况是车削外圆时的纵向自动走刀，光杆传入的旋转动力经过轮组减速增扭之后传递给溜板箱的蜗杆蜗轮，带动床身齿条上的小齿轮转动，驱动刀架沿床身导轨匀速移动；车削螺纹时则切断光杆动力，通过凸轮盘推动开合螺母扣合在丝杆上，由丝杆的精确螺距带动刀架走刀，保证螺纹导程精度。如果长期使用后轮齿出现磨损、啮合间隙变大，维修时不需要整体拆卸整个溜板箱，只需要松开对应轴端的挡圈，更换磨损的齿轮和铜套，重新调整垫片厚度就能恢复装配精度，维护便利性在普通车床的部件设计里属于非常成熟的结构方案。建模过程中所有配合面的尺寸都严格对照CA6140车床的原厂装配尺寸链，轮体的倒角、退刀槽、销孔位置都和实际加工工序对应，既可以作为机床维修测绘的参考，也能用于机床进给机构的教学演示，帮助初学者理解普通车床溜板箱内部动力传递的布局逻辑。
