CA6140车床挂接装置枢轴铰接支座

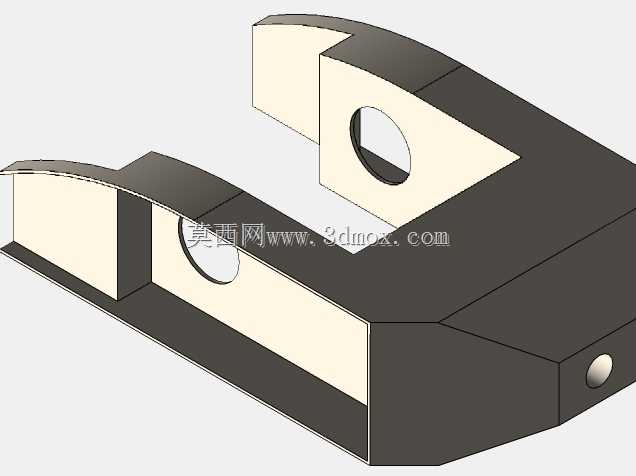

　　在普通卧式车床的进给与挂轮传动改造场景里，这类枢轴类挂接支座承担着把外挂传动组件、挂轮架或辅助挂接构件稳定铰接在床身侧部安装位的作用，属于机床附件里受力路径明确、装配约束严苛的小型支撑件。实际车间使用中，CA6140车床经常需要根据加工螺纹导程、进给量配比的变化调整挂轮组合，挂接装置枢轴既要为摆动臂提供回转支点，又要在齿轮啮合产生的交变径向力下保持铰接间隙稳定，避免挂轮运转时出现振摆、跳齿或啮合侧隙忽大忽小的问题。从结构受力角度拆解，该零件采用开口叉形主体布局，两个平行伸出的铰接耳板上分别加工同轴通孔，用于穿装枢轴或铰接销，耳板内侧间距即为配对挂接臂的安装容纳宽度，设计时需要严格控制两孔的同轴度以及耳板内侧端面的平行度，

　　否则销轴穿入后会出现别劲，铰接臂转动阻力增大，长期运转还会造成销轴与孔壁偏磨。主体下部为实体承载基座，末端设置的小圆孔可作为定位销孔或紧定螺钉孔，用于把整个支座锁定在车床侧部的安装基面，防止传动振动导致支座移位。建模过程遵循从实体成型到特征切除的典型机械零件思路，先在前视基准面勾勒支座外侧轮廓草图，轮廓线要兼顾耳板悬挑长度、基座过渡圆角和整体壁厚分布，通过凸台拉伸生成基础实体后，再针对铰接孔、端部小孔以及叉口中间的避让空腔执行切除拉伸。叉口内腔并非简单等宽开槽，靠近耳板根部的位置保留了加厚实体段，用来抵消耳板受径向载荷时产生的弯曲应力，避免悬挑耳板在销孔周边出现应力集中；零件外侧的斜切过渡面则是为了避让车床床身周边的突出结构，

　　保证支座装到安装位后不会和挂轮护罩、润滑管路或相邻手柄发生运动干涉。尺寸边界方面，两个铰接耳板的外侧面间距决定了支座整体宽度，装配前需要核对床身安装位的可用空间，耳板开孔直径要和选配销轴形成过渡或小间隙配合，基座底面作为安装贴合面需要保证平面度，端部定位孔的中心高要和床身对应销孔位置匹配。现场装配时，先把基座贴合面靠紧安装基面，穿入紧固件后再打入定位销，随后把挂接臂置于两耳板之间的叉口内，对齐三处孔位后穿入铰接销轴，轴向通过卡簧或开口销限位，手动扳动挂接臂确认回转全程无卡滞，再盘动车床主轴检查挂轮啮合接触斑点。这类枢轴支座虽然体量不大，但直接决定挂轮传动的运转平稳性，结构设计上把受力截面集中在载荷传递路径上，非受力区域做合理减重，既满足机床附件的刚性要求，也兼顾了铸件或机加工件的工艺可行性。
