CSWA认证考核用机械支座练习零件

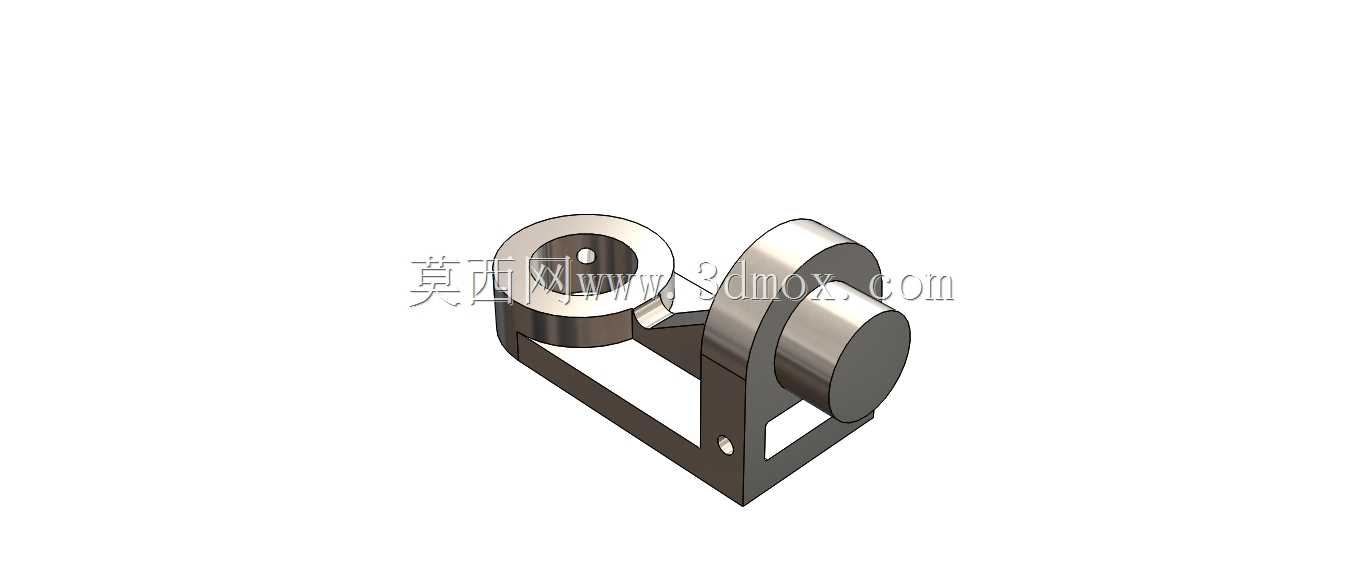

　　该零件属于典型的机械结构实操考核类练习构件，整体为一体式弯折支撑座结构，在日常工程场景中，这类结构常出现在小型工装夹具、台式检测辅具、教学实训台以及轻型传动单元的安装基座位置，核心作用是为两个轴线呈空间垂直布局的回转构件提供刚性安装基准，同时通过底部开放的框型避让空间，为后续装配的轴端、紧固件、检测探头留出操作与运动余量。

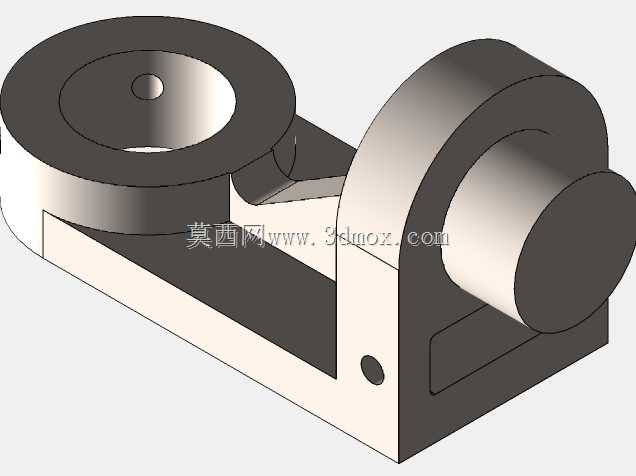

　　从实际功能特性来看，构件左侧设置带沉孔的圆盘安装位，盘面预留同轴通孔与定位凹台，可嵌入定位销、短轴或者传感器端盖，沉孔结构能够让螺栓头部完全埋入盘面以下，避免安装后突出面干涉相邻回转件；右侧为同轴双凸缘筒状安装位，两段圆柱凸台分别承担径向定位与轴向贴合限位作用，中间贯穿的通孔可穿入转轴、连接螺栓或者导向杆，两个安装位的轴线在空间中呈垂直交错布局，完全对应基础三维建模里草图绘制、特征拉伸、凸台生成、孔位切除、圆角过渡的核心考核要点。

　　设计思路上没有采用多余的复杂曲面，全部特征均为机械设计中最常用的规整几何元素：底部支撑采用L型弯折立板加横向连板的框架结构，既减少了实体材料占用、降低整体重量，又能通过立板的弯折截面获得足够的抗扭刚度，避免两个悬臂安装位在受载时出现相对形变；连板与立板交接位置全部设置过渡圆角，消除直角处的应力集中，在实际加工场景中，这类圆角也能避免钣金折弯或者铣削加工时出现应力开裂、刀具清根困难的问题。底部框架的两个支脚端面为共面安装基准面，可直接贴合在工装平台或者设备基板上，支脚处预留的小孔可穿入紧固螺栓完成整体固定，安装边界清晰，不需要额外设计适配垫块即可完成装夹。

　　在建模实操层面，完成该构件需要先在前视基准面绘制底部支撑的外轮廓草图，通过拉伸生成基础立板结构，再分别在两个垂直的基准面上绘制圆盘与筒状凸台的截面轮廓，双向拉伸生成两侧的安装位，之后对盘面进行沉孔切除、对筒位执行同轴通孔切除，最后在所有锐边交接处添加等半径圆角，完成干涉检查后即可验证两个垂直轴线的位置度是否符合考核要求。这类零件没有设置冗余的复杂特征，所有尺寸约束都贴合实际机械装配的公差逻辑：圆盘安装面与筒状凸台的端面平行度、两个交错轴线的垂直度、安装孔的同轴度都属于常规机加工可以保证的精度范围，既适合入门从业者熟悉特征建模的完整流程，也能作为结构设计人员验证空间布局、装配干涉检查的典型参考样例，在实训教学、技能考核、轻型工装设计验证场景中都有很强的实操参考价值。
