机床加工用带孔槽式定位支撑座

项目分类:机床加工 发布时间:2023-09-20 ID:712327
  • 机床加工用带孔槽式定位支撑座
  • 机床加工用带孔槽式定位支撑座

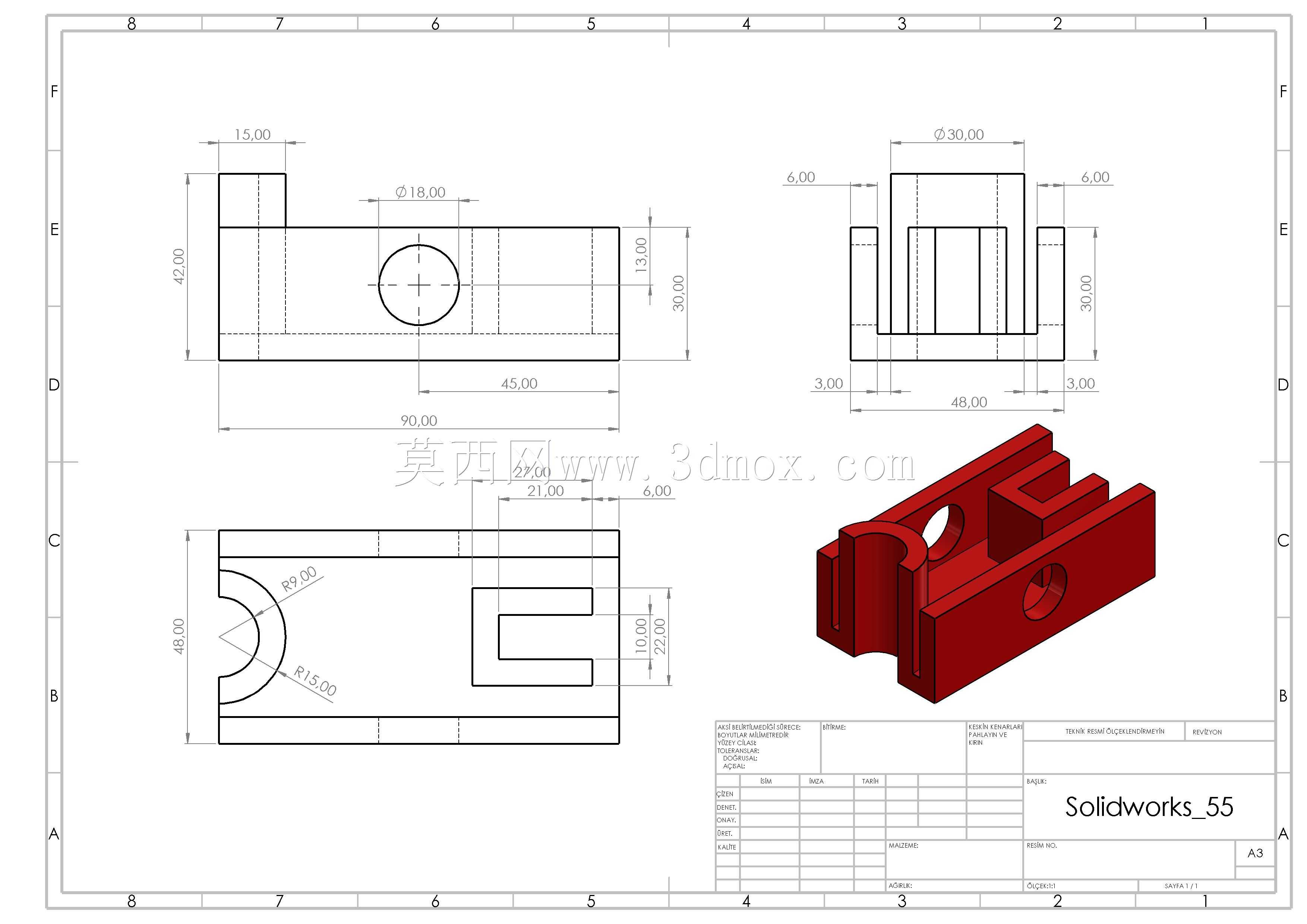

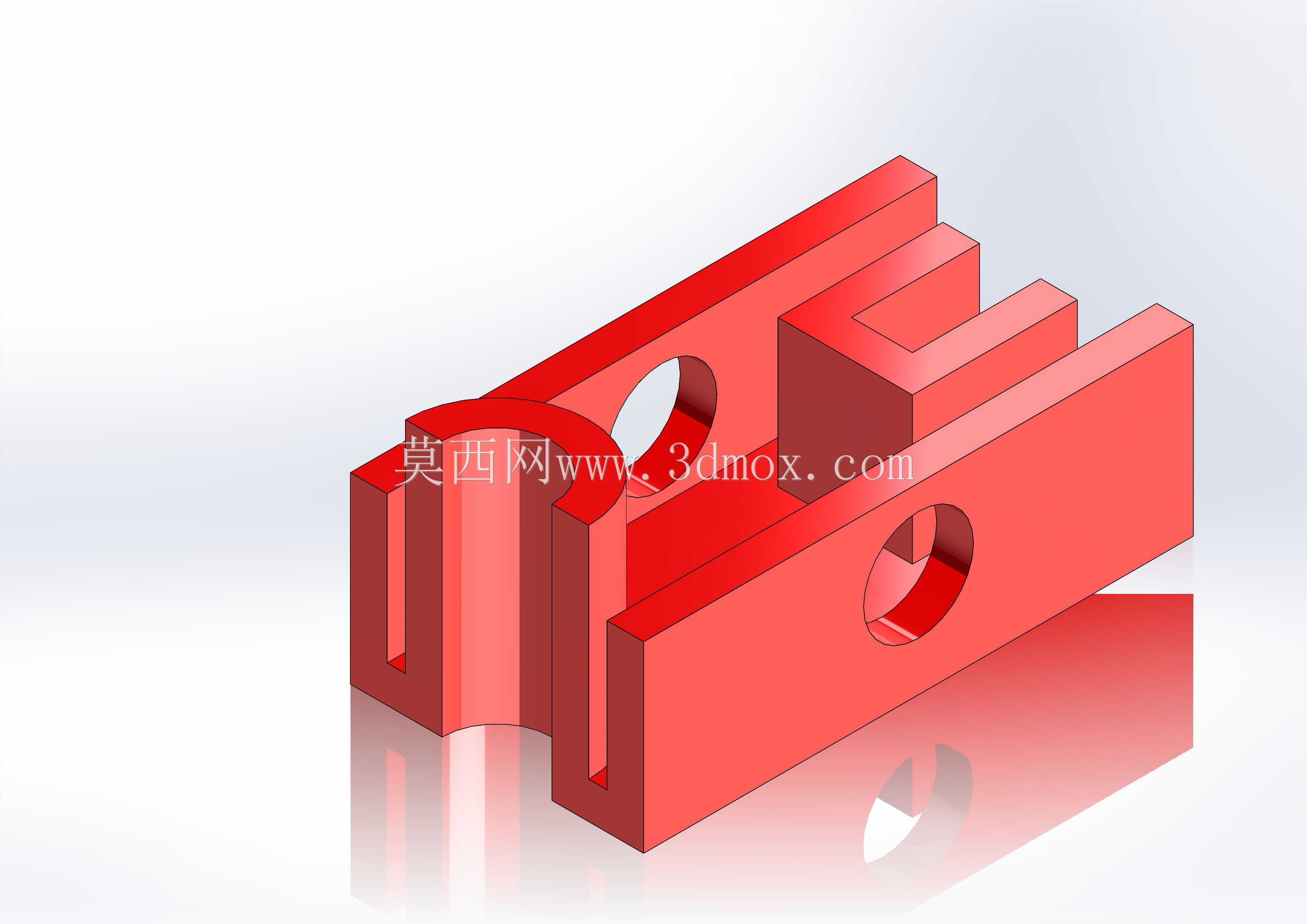

  该零件属于机床加工场景中常用的定位支撑类构件,整体采用一体式块状基体结构,主体为长方体基座,上部开设多道平行通槽,侧面与端面加工有同轴贯通圆孔,圆弧过渡区域设置在基体一端,兼顾结构避让与安装定位需求。在实际产线布局中,这类构件常布置在CA6140普通车床的工装工位、小型铣床的工件夹持工位,或是自动化上下料工位的工件暂存托架位置,用来承托轴类、块状待加工工件,侧面的贯通孔可穿入锁紧销轴、定位螺栓,将整个支撑座固定在机床工作台的T型槽上,上部的平行槽既可以嵌入导向压条,也可以作为工件定位的卡位槽,限制工件横向窜动。

  从结构设计逻辑来看,基体采用等厚实体布局,没有多余的薄壁悬挑结构,所有槽口边缘、孔口位置都做了应力释放考量:平行槽的槽宽与槽深比例控制在1:2以内,避免长期受工件压紧力后槽口出现张开变形;两处贯通圆孔分别布置在基体的两个受力立面,孔轴线与槽体走向垂直,穿入紧固件后可形成双向锁止,不会出现单侧紧固导致的支撑座翘边问题。一端的半圆弧曲面不是装饰特征,是为了避让机床工作台面上相邻的回转夹具、刀架走位空间,在紧凑的工位排布下,圆弧轮廓可以让支撑座靠近旋转工位安装,不会和回转运动的卡盘部件发生运动干涉。

  安装边界方面,该支撑座的底面为全平面加工,贴合机床工作台面的有效接触面积超过基体底面积的90%,不需要额外加装调整垫片即可保证安装水平度;整体长宽高比例约为3:1.2:1,属于矮胖型支撑结构,重心落在基体几何中心附近,承受侧向切削冲击力时倾覆力矩很小。上部的多道平行槽槽底预留了足够的壁厚,即使在槽内安装压紧块、反复锁紧工件,槽底也不会发生凹陷变形;侧面圆孔的孔径按照常用机床标准紧固件规格设计,不需要额外扩孔即可适配常规的M12、M16锁紧螺栓,孔口位置的实体厚度足够,螺栓拧紧时不会出现孔壁压溃的情况。

  在实际加工工序里,这类支撑座的毛坯可直接采用方钢型材铣削成型,先铣削六个基准面保证平行度与垂直度,之后一次装夹完成所有平行槽的铣削加工,保证各槽之间的平行度公差控制在0.05mm以内,再翻面加工两端的贯通孔,保证孔轴线与底面的垂直度、与槽体侧面的位置度符合工装使用要求。和分体拼接式的支撑夹具相比,一体式结构没有装配间隙,在机床切削振动的工况下不会出现拼接面松动移位的问题,长期使用后定位精度保持性更好。

  功能拓展层面,上部的槽体除了作为定位卡位,还可以在槽内加装可调定位挡块,根据不同批次工件的外形尺寸调整挡块位置,不需要更换整个支撑座就能适配多规格工件的装夹需求;侧面的贯通孔既可以穿入紧固件固定支撑座,也可以作为工件侧向定位的销孔,插入圆柱销后对工件的端面进行限位,完成工件X向、Y向的全自由度约束。在小批量零件加工、工装夹具快速搭建的场景下,这类标准化支撑座可以替代临时焊接的非标支撑件,省去焊接后去应力、再铣削基准面的工序,大幅缩短工装准备周期,同时重复拆装后精度不会流失,能够在多台机床之间周转使用。
