2020铝型材多向连接固定方块

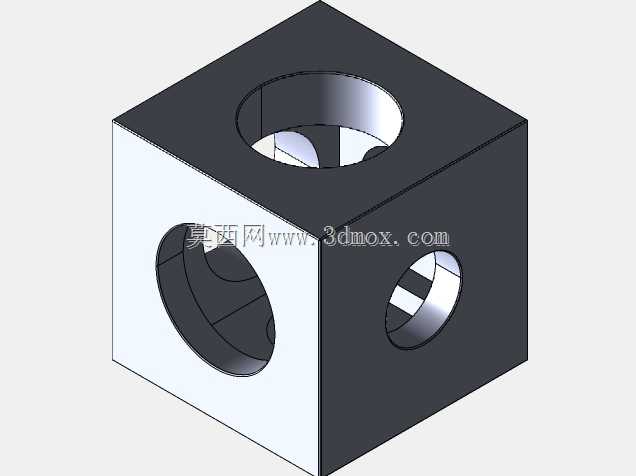

　　在桌面级FDM三维打印设备的框架搭建与改造场景中，2020系列工业铝型材是应用最广泛的基础支撑构件，常规的型材拼接多采用角码、内置连接件或端面攻丝锁附的方式完成，但在需要三个正交方向同时对接型材、且要求连接节点具备高刚性与同轴定位精度的工况下，普通角件往往会出现安装干涉、锁紧后型材端面错位、多向孔位不对中的问题。这款多向通孔铝块正是针对该类装配痛点开发的框架连接节点零件，整体采用标准立方体构型，所有外边缘均做了1mm半径的圆角过渡处理，既消除了机加工后锐边的应力集中风险，也避免了装配过程中锐边刮伤操作人员或划破线材外皮的隐患。

　　从结构设计逻辑来看，零件三个互相垂直的端面中心分别加工有同轴贯通圆孔，三个孔的轴线在立方体中心处正交交汇，孔径与2020铝型材的端面安装孔位、配套锁紧螺栓的公称直径完全匹配，使用时可将三根2020铝型材的端面分别对准方块的三个孔位，从型材预设的槽口内穿入内六角螺栓，直接旋入或穿过方块对应孔位完成锁附，无需额外在铝型材端面进行二次攻丝作业，也不需要额外搭配角码、L型连接件等辅件，单个方块即可实现X、Y、Z三个方向型材的直角交汇固定，大幅简化了三维打印机框架拐角处的装配工序。

　　在实际设备运行过程中，该连接块的实心立方体结构相比薄钣金角码具备更优异的抗扭、抗振性能：桌面级3D打印机在打印过程中，挤出机构做高速往复运动、热床升降动作都会产生持续的微幅振动，普通薄角码连接的节点在长期振动下容易出现螺栓松动、框架形位公差偏移的问题，最终导致打印件出现层纹错位、尺寸偏差；而实心铝制方块的接触面积与型材端面完全贴合，锁紧后三个方向的型材端面互相垂直定位，节点整体刚性远高于拼接式角件，能够长期维持框架的装配精度，减少设备日常调试的频次。

　　外形尺寸方面，该方块的外接轮廓与2020铝型材的截面尺寸完全适配，安装后方块的外表面可与铝型材的外表面保持齐平，不会出现突出的连接结构，既不会干涉打印平台、挤出头的运动行程，也方便在框架外侧安装导轨、拖链、外壳面板等附加构件。1mm圆角的设计除了安全防护作用外，也适配铝型材本身的槽口边缘圆角特征，装配时方块与型材端面贴合不会出现边角卡滞，对安装时的对位公差容忍度更高，即使新手进行设备组装也能快速完成节点对齐。

　　该零件的加工适配性也经过实际装配验证，三个正交通孔的位置度公差控制在装配允许范围内，孔口处做了轻微倒角处理，螺栓穿入时不会出现刮丝、卡滞的情况；铝合金材质本身的重量较轻，不会给整体框架增加过多额外负载，同时铝材的减振特性优于钢制连接件，能够小幅吸收设备运行产生的高频振动。除了3D打印机框架搭建外，该类多向连接方块也可用于小型自动化设备机架、3D雕刻机桌面支架、检测工装台架的三维拐角连接场景，在需要快速搭建小尺寸铝型材框架、且对节点空间占用有严格限制的场合，这种一体式立方连接块相比多个零散连接件组合的方案，装配效率与结构可靠性都有明显优势。设计过程中也充分考虑了挤压铝型材的加工工艺特性，方块整体结构无复杂异形特征，既可以通过整块铝料铣削加工成型，也可适配批量挤压成型后二次钻孔的工艺路线，量产时成本可控，所有外露棱边的圆角统一处理，也让成品外观与常规工业铝型材的表面质感保持协调，组装完成的设备框架整体整洁无突兀凸起。
