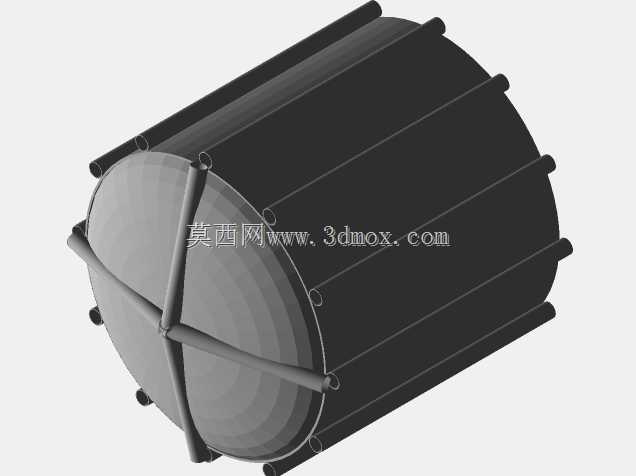

卧式PVC储水罐体带外围捆扎护管结构

　　该结构为卧式布置的PVC材质蓄水罐体，整体采用横置圆柱筒身搭配两端椭圆封头的构型，这类构型在民用给排水、小型农田灌溉、户外临时供水、工地临时储水以及小型水处理前置缓存场景中应用十分普遍。横置圆柱罐体相较立式储罐，重心更低，对安装基础的单点承压要求更小，在场地平整度有限、无需架设高位支撑支架的野外或临时布设场景下适配性更强。

　　从结构细节来看，筒身周向均匀布置多根沿罐体轴向延伸的外置护管，两端封头位置采用十字交叉的捆扎杆件将周向护管连为整体，所有外围杆件在罐体两端封头外缘处交汇固定，形成一套完整的外部抱紧框架。这套框架的设计思路并非多余：PVC材质本身刚性远低于金属储罐，满载水体后筒身会受内压产生径向膨胀，长期静置还会出现轻微蠕变，外围沿轴向排布的护管相当于给筒身增加了多道纵向约束，十字交叉的端部捆扎结构则将所有纵向护管的拉力锁紧，既可以限制筒身径向胀形量，也能在罐体短途搬运、移位吊装时作为受力承托点，避免吊带或绳索直接挤压PVC筒身造成局部凹陷、焊缝开裂。

　　罐体两端封头采用冲压成型的椭圆弧面，而非平端盖，这一设计充分利用了弧面的内压承载特性：水体静压作用在弧面上会分解为沿封头壁面的薄膜应力，不存在平端盖那样大的弯曲弯矩，不需要在端盖内侧额外焊接大量加强筋，就能在相同壁厚下承受更高的静水压力，也减少了端盖与筒身对接位置的应力集中。筒身与封头的对接边沿预留有均匀的连接凸缘，周向分布的小凸柱对应护管的安装定位孔，装配时每根轴向护管两端分别卡入两端封头外缘的定位点位，再配合十字捆扎杆张紧，不需要在PVC筒壁上大量打孔，最大程度保留了罐体壁面的完整性，避免打孔位置出现渗漏隐患。

　　从安装边界角度考量，该卧式罐体的支撑点位可直接布置在底部两根轴向护管与地面接触的位置，不需要额外制作弧形鞍座，两根平行的接触线即可将满载罐体的重量均匀分散到基础面上，常规硬化平地垫上橡胶缓冲垫即可放置，若需要长期固定，可在底部护管对应位置加装U型抱卡与地面预埋螺栓锁紧。罐体的轴向长度与筒身直径比例约为1.4:1，属于短粗型卧式储罐，这种比例下罐体内部水体的纵深较小，取水时的水位波动、满水时的水体晃荡冲击力都更小，对外部框架的动态载荷要求更低。

　　在功能特性上，整套结构所有与水体接触的主体部分均为PVC材质，耐日常自来水、轻度灌溉用水中的弱酸弱碱腐蚀，不会像钢制储罐那样长期使用后出现内壁锈蚀污染水质的问题，外围的捆扎护管可选用同材质PVC管材或低成本金属型材，若采用同材质PVC还可整体采用粘接装配，不需要焊接作业，现场组装门槛极低。罐体顶部预留的接口可对接进水管路，底部低位点位可安装出水与排污接口，高位点位可设置溢流口，整套结构的建模过程中已将筒身、封头、轴向护管、端部十字捆扎杆、定位凸点全部独立拆分，结构工程师可直接在对应接口位置追加法兰、螺纹接头或者液位传感器安装座，也可以根据实际蓄水容量需求等比例缩放筒身长度，外围护管的数量、捆扎杆的张紧角度都可随罐体尺寸调整，适配从几百升到数立方不同规格的储水需求。

　　在现场布设时，该罐体不需要专门的设备基础，整体可拆卸为筒身、两端封头、护管、捆扎杆多个部件，运输时可将筒身与护管套装堆叠，大幅减少运输占用空间，运抵现场后逐件粘接或紧固件组装即可投入使用，尤其适合偏远供水点位、临时施工场地这类运输与吊装条件有限的场景。
