科里奥利质量流量计法兰连接结构

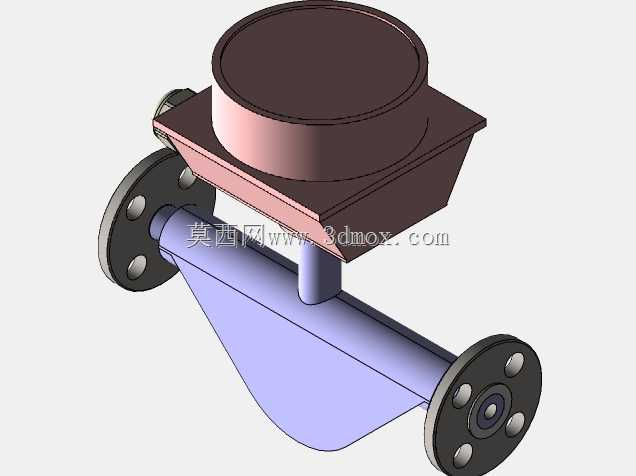

　　该结构对应工业过程测量中常用的科里奥利质量流量计，核心由双法兰测量管段、下部弧形测量流道、中部支撑立柱以及上部变送表头壳体组成，整体采用直通式管道安装布局，两端配置带螺栓孔的圆形连接法兰，可直接串接在工艺管线中完成流体质量流量、密度与温度的同步检测。

　　从现场安装边界来看，两端法兰同轴布置，法兰端面预留标准螺栓分布圆，法兰厚度与接管外径匹配1.2英寸公称通径管路，安装时仅需保证前后段管线同轴度，无需额外长直管段整流，这也是科里奥利流量计区别于差压式、涡街式流量仪表的突出优势；下部测量流道采用弯管构型，弧形管段在流体通过时会产生受控科里奥利效应，管体振动相位差直接对应介质质量流量，弯管下方的弧形护罩既可以保护内部振动测量管，也能避免现场磕碰损伤精密传感部件。

　　上部变送单元通过方形过渡座与下方测量管段刚性连接，中间的竖向支撑柱将表头抬升至管线操作高度，圆形表头壳体内部容纳信号处理电路板、振动驱动线圈与相位检测元件，壳体下方的方形接线腔体可容纳现场布线端子，侧边预留的电气接口可接入4-20mA信号、脉冲输出或者工业总线通讯回路。整套结构在建模时完整还原了法兰螺栓孔、密封面台阶、测量管折弯弧度、表头壳体圆角以及支撑件的装配关系，各零部件之间的配合面、安装孔位均按照实际装配逻辑搭建，没有出现干涉错位问题。

　　在实际工业场景中，这类流量计广泛应用于化工配料、油品贸易交接、食品流体灌装、制药原料计量以及燃气输配场站，它可以直接测量介质质量流量，不受流体温度、压力、粘度变化的干扰，哪怕是含微量气泡的液体或者高粘度浆料，也能保持稳定计量精度。结构设计上，弯管测量构型相比直管型式拥有更高的检测灵敏度，对低流速介质的测量下限更友好；两端法兰采用B16.5标准150磅级规格，密封面可适配突面垫片，现场配对法兰、螺栓规格都能直接沿用常规管阀件标准，不需要定制特殊连接件。

　　建模过程中可以清晰拆分出几个独立装配模块：管线连接法兰组件、振动测量管总成、防护外罩、支撑连接柱、变送表头壳体，每个模块的壁厚、拔模斜度、安装孔位置都符合仪表产品的工程设计习惯，表头外壳的圆柱段与下方方形接线盒的过渡位置做了斜向封板处理，既提升壳体刚性，也能避免户外安装时积水积尘。测量管段与法兰对接位置采用全焊接结构的表达，对应真实产品中无泄漏密封的设计要求，整套模型的装配层级清晰，既可以用于流量仪表选型阶段的安装空间校核，也能作为工艺管线三维布置时的设备占位参考，帮助管道设计人员提前确认表头操作空间、法兰对接位置以及周边管线的避让距离，避免后期现场安装时出现阀门、支架与表头碰撞的问题。
