工业喷墨打印头触控控制终端结构

　　该结构件面向工业喷墨打印设备的现场控制需求，核心承担打印头动作参数设定、喷印状态监视、喷头维护触发以及产线联机交互等任务。设备常布置在喷码生产线、宽幅数码印花机、平板喷印工位、包装材料打码段和小型台式印刷装置旁，操作者通过前置触控屏完成喷印位置微调、墨路状态确认、任务切换与故障复位，减少在主控柜和喷头组件之间往返操作的频次。

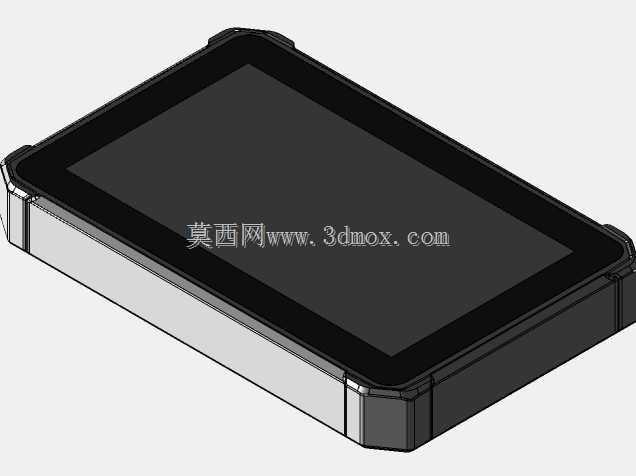

　　从整机布局看，控制终端采用扁平矩形盒体思路，正面以大尺寸黑色显示区域为主，屏幕周边保留等宽边框，便于手指在触控操作时获得稳定支撑，也能降低车间擦拭维护过程中液体直接渗入显示边缘的风险。盒体四角做了加厚和过渡处理，既对应外壳内部的螺钉柱、加强筋和堆叠限位结构，也在设备搬运、台面放置或支架安装时提供抗磕碰能力。底壳与面框之间形成分层装配关系，侧部可见壳体拼合线，适合在详细设计中布置卡扣、螺钉、密封槽或防水胶条。

　　结构设计没有采用复杂异形曲面，而是以易加工、易装配、易维护为出发点。前壳重点保证显示窗口的平面度和边框刚性，后壳负责容纳主控板、驱动接口板、电源转换模块、通讯端子和散热空间。壳体厚度方向需要同时满足电路板接插件插拔、线束弯折半径、屏体背光组件安装以及内部空气流通要求，因此外形虽薄，但在边角和侧壁位置保留了足够的实体壁厚。对于需要嵌入设备面板的使用方式，前框外露尺寸可作为安装开孔校核依据；对于台式或臂装方式，背部可扩展VESA式固定座、旋转支架或悬臂连接件。

　　工程建模时，外观面与内部安装面应分开控制。外观面关注屏幕黑区、边框台阶、边角包络和侧面分型关系；内部则需要建立PCB限位柱、屏体支撑台阶、FPC避让区、接地弹片位置、接口开口和走线槽。打印头控制器周边通常连接喷头驱动线缆、编码器信号、光电传感器、供墨系统和输送轴同步信号，盒体一侧或两侧应预留航空插头、RJ45、USB、串口或电源接口的开孔边界。若安装在多粉尘、多墨雾环境中，接口区可下沉布置并增加护线盖，使线缆插头受力不直接传递到壳体薄壁。

　　散热路径在这类终端中不能忽视。触控屏和主控芯片长时间工作后会在封闭盒体内积累热量，模型中可在后壳内侧设置导热筋片，在背面保留平整区域用于贴装导热垫，将热量引导至壳体；若设备安装在封闭护罩内，则应避免背部完全贴靠金属板，留出对流间隙。壳体底角的加厚区域也可作为橡胶脚垫的安装位，脚垫高度既要保证底部空气层，又不能让整机在高频振动工位上产生明显晃动。

　　实际产线应用中，该控制器既可能随喷头小车做短距离移动，也可能固定在设备机架上。随动安装时，整机质量、线缆拖链弯曲半径和屏幕抗振能力需要一起评估；固定安装时，操作者视野角度、触控距离、维护开盖方向和接口插拔空间成为关键。盒体正面无突出机械按键，使表面更便于清洁，适合墨水、粉尘或包装碎屑较多的场景；若需保留急停、启动或实体功能键，可在侧边加厚区独立布置，避免破坏前面板密封连续性。

　　三维结构校核应重点关注屏幕黑边与触控有效区的关系、前壳视窗开口到显示模组的安全距离、四角螺钉柱与外壁的缩痕风险、底壳支撑筋对电路板的高度约束，以及后盖打开后内部线束是否会被接口边缘拉扯。外形包络应同时给出台面放置边界、支架安装边界和维护开盖空间，尤其在多台喷印设备并排布置时，控制器不能侵占相邻喷头维护位和墨路检修位。通过这些结构处理，终端既能保持简洁的人机交互外观，也能满足工业打印现场对装配强度、接口扩展、清洁维护和长期稳定操作的要求。
