Pixetto视觉相机嵌入式固定安装支座

　　这套结构件的开发初衷，是解决小型嵌入式视觉传感器在桌面级教学实验台、小型非标检测工位上的安装痛点。日常做机器视觉验证项目时，Pixetto这类集成了图像采集与基础识别功能的相机模块，往往没有配套的标准化安装载体，直接用双面胶固定在铝型材台架上，不仅每次调整拍摄角度都要重新对位，线材拉扯后还容易出现模块偏移，导致识别坐标漂移，反复校准占用大量调试时间。

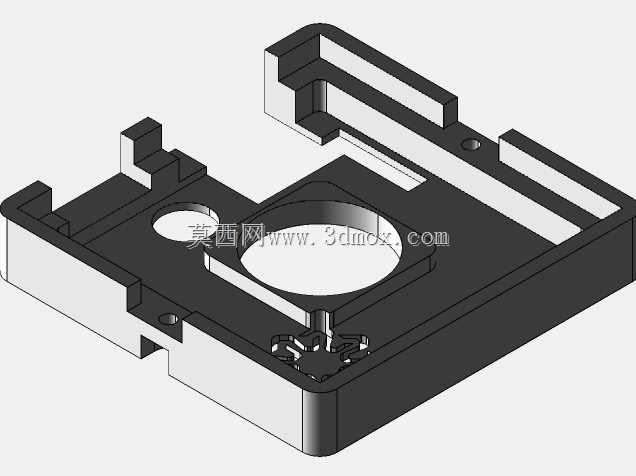

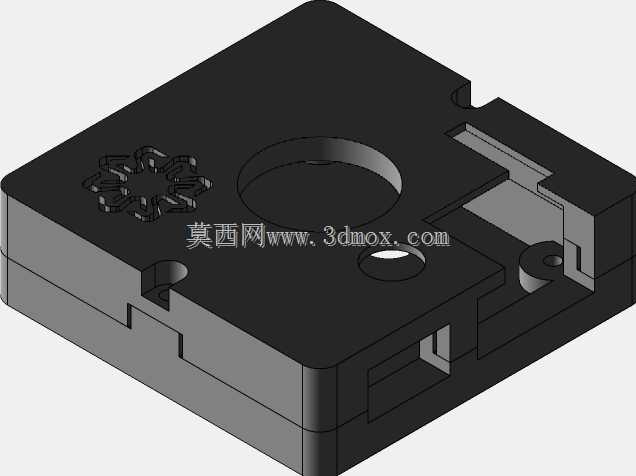

　　从结构布局来看，整个支座采用上下扣合的盒体形态，主体承载面预留了大尺寸圆形通槽，这个位置刚好对应相机镜头的视场通路，不会遮挡镜头进光，通槽旁的小直径开孔是为板载状态指示灯预留的透光位，模块装入后无需开盖就能直接查看设备运行状态。承载面左上角做了内凹的雪花形防滑纹理，这个细节并非装饰：调试时操作人员经常需要按压支座调整位置，纹理区域可以增加手指接触摩擦力，避免光滑塑料表面沾了车间油污后打滑移位。

　　盒体的侧边做了阶梯式卡扣槽，上下两部分壳体不需要额外螺丝就能完成扣合，相机主板嵌入下壳的定位槽后，上壳沿卡扣方向滑入即可完成锁紧，后期需要更换镜头或者外接调试线时，用平口螺丝刀沿侧边缝隙轻轻撬动就能拆开，维护效率比全螺丝固定的外壳高很多。支座的侧壁预留了多个不同方向的矩形出线槽，不管是USB通讯线还是供电线，都可以根据现场走线方向选择对应的出线位置，避免线材在台架上弯折缠绕，也不会因为线材被盒体压住导致接口松脱。

　　安装边界方面，整个支座的外轮廓适配标准20系列铝型材的安装孔距，底部的定位凸台可以直接卡在型材的槽道内，不需要额外做转接板。如果是固定在亚克力实验面板上，支座四角的预留沉孔可以穿过M3规格的紧固螺丝，锁附后壳体表面不会突出螺丝端头，避免刮蹭到旁边的机械臂运动路径。壳体的壁厚均匀控制在2mm左右，既满足3D打印工艺的成型要求，不会出现薄壁翘曲或者填充不足的问题，同时整体重量控制在很轻的范围，即使安装在小型机械臂的末端法兰上，也不会给舵机带来额外的负载负担。

　　实际应用场景里，这套支座可以用在高校创客实验室的视觉分拣实训台，把相机固定在传送带正上方，配合识别算法完成工件颜色、形状的判别；也可以装在小型AGV小车的前部，作为视觉循迹的传感器载体，盒体的包裹结构可以阻挡车间里的浮尘落在镜头表面，减少日常擦拭维护的频率。设计过程中特意把镜头通槽的边缘做了0.5mm的倒角，既避免打印过程中出现锐边翘边，也防止安装镜头时刮伤镜头外圈的镀膜。壳体内部的定位筋位刚好贴合相机主板的轮廓，装入后主板不会在盒体内出现晃动，即使设备运行中出现小幅振动，镜头的光轴位置也能保持稳定，不会因为长期振动出现识别精度下降的问题。侧边的卡扣配合面预留了0.2mm的间隙公差，即使是采用FDM工艺打印，扣合时也不会出现过紧卡死或者过松脱落的情况，不需要后期对卡扣面进行打磨修配，打印完成后直接就能装配使用。
