圆珠串环式腕饰结构三维造型

项目分类:机床加工 发布时间:2023-09-20 ID:712346
  • 圆珠串环式腕饰结构三维造型

  这套圆珠串环造型的建模工作,最初是从饰品加工车间的打样需求切入的。车间在做玉石、菩提、木质圆珠类手串的数控加工前,经常需要先在三维环境里核对整串成品的围度、珠子排布间隙和佩戴贴合度,避免直接开料后出现单珠尺寸偏差累积、整圈围度不合手的问题。传统打样靠手工串珠试戴,单珠直径公差、串绳孔位的偏移都要靠师傅经验把控,批量加工前很难提前预判整串成品的最终形态,这套三维造型刚好把串环的几何关系完全量化,给后续的圆珠车削、打孔工序提供明确的参照基准。

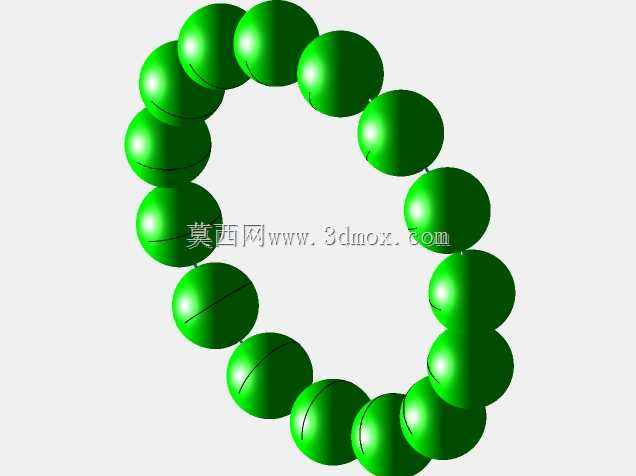

  从结构本身来看,整个环体由十七颗等直径球体沿闭合圆周轨迹均匀阵列排布,没有额外的卡扣、吊坠或者异形连接件,是最经典的素珠手串构型。建模时没有采用逐颗单独绘制球体的低效方式,而是先确定整串手环的中心轨迹圆:先根据常规成人腕围的佩戴需求,设定轨迹圆的中心直径,再匹配单颗圆珠的设计直径,让相邻两颗球体之间保留均匀的微小贴合间隙——既不能间隙过大导致串成后珠子松散晃动、佩戴时出现夹汗毛的问题,也不能让球体之间出现干涉重叠,否则实际串绳后珠子会互相挤压,孔位处产生额外应力,甚至出现木质、玉石珠子崩边的情况。

  实际加工场景里,这类圆珠串环的单珠尺寸跨度很大,小直径的6mm珠串适合细手腕佩戴,大直径的20mm以上珠串多用于把玩款手串,建模时的参数化关联就显得尤为重要:把单珠直径、轨迹圆半径、珠子数量三个参数设置为可联动调整,当单珠直径加大时,同步修正中心轨迹圆的半径,保证相邻球体的贴合间隙始终维持在0.1mm到0.2mm的合理区间,不需要重新逐个排布珠子。这种参数化逻辑也适配不同材质的加工特性:比如加工硬度较高的玛瑙、玉石圆珠时,珠子表面的抛光余量会预留0.2mm左右,建模时可以直接把成品尺寸和毛坯尺寸分层设置,数控车床车削圆珠轮廓时直接调用毛坯模型编程,抛光工序后刚好达到设计的成品尺寸;而加工木质、菩提类软质圆珠时,打孔处的串绳孔直径通常设置在1.5mm到2mm,孔位沿每颗球体的径向、指向整环中心轨迹的法线方向,保证串绳穿过所有珠子后,整串手环自然形成闭合环形,不会出现单颗珠子朝向歪斜的问题。

  从安装边界和佩戴适配的角度考量,这套模型的整体外轮廓尺寸由两个核心参数决定:单珠半径加上中心轨迹圆的半径即为整串手环的最大外轮廓半径,中心轨迹圆半径减去单珠半径即为手环的内圈佩戴半径。常规男性款手串的内圈周长一般控制在180mm到200mm,女性款控制在150mm到170mm,建模时可以直接测量内圈轮廓的周长数据,和目标佩戴腕围做匹配,不需要等到实物串制完成后再反复调整珠子数量。在数控加工的工序衔接上,这个三维造型可以直接输出轮廓曲线供车床使用:圆珠的球面轮廓可以直接生成车削走刀路径,打孔工序的定位坐标也能从每颗珠子的孔位中心点直接提取,保证每一颗珠子的串孔方向都和整环的径向一致,串绳后所有珠子的贴合面均匀受力,不会出现个别珠子孔位歪斜导致的整串扭曲问题。

  在饰品设计的延伸场景里,这个基础圆珠环构型也可以快速衍生出不同变体:比如把等径球体替换成渐变直径珠子,在环体外侧预留雕刻纹理的加工余量,或者在其中一颗珠子的位置替换成带标识的配珠,基础的环形阵列逻辑不需要改动,只需要调整对应单珠的造型即可。相较于平面绘制的串珠示意图,三维模型可以直接旋转观察任意角度的珠子贴合状态,检查相邻球体之间是否存在视觉上的疏密不均,也能模拟串绳穿入后珠子的转动自由度,确认整串手环弯曲佩戴时,珠子之间不会出现硬干涉,保证佩戴时环体可以自然贴合手腕弧度,不会出现硌手的问题。
