机床斜切式带孔安装支座结构件

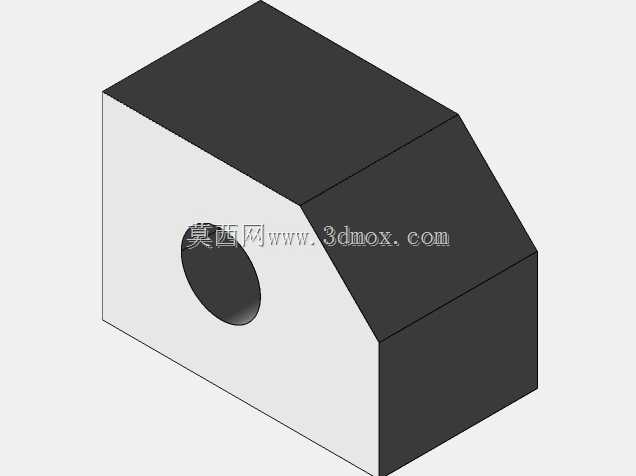

　　在常规机床周边工装的布局里，这类带斜切面的块状支撑件往往承担着过渡连接的作用，它不需要复杂的曲面造型，却对安装面的平面度、孔位的同轴度以及相邻面的垂直度有明确要求。从三维结构上看，零件主体以长方体为基础，顶部一侧保留完整平面，另一侧通过斜切面削去上角，形成一个倾斜的安装或避让面；正面加工有一个贯通的圆形通孔，孔壁沿零件厚度方向贯穿，可用于穿入螺栓、销轴或导向轴，实现相邻部件的铰接、锁紧或定位。

　　实际选型时，这类块状支座常出现在CA6140一类普通车床的外围改造、夹具拓展或小型自动化上下料工位中。比如在车床溜板附近加装限位挡块、传感器支架或气动元件过渡板时，直接在床身原有T型槽上布置往往缺少合适的贴合面，而这种带斜角的实体块可以利用底面与侧面贴合基准，再通过正面通孔完成紧固件穿装，使外接元件获得稳定的支撑高度。斜切面的存在并非单纯为了减重，更多是为了避让运动轨迹：当刀架、拖板或机械手末端在小范围内往复移动时，直角凸缘容易形成干涉，将上角切成斜面后，运动部件可以从斜上方顺利通过，同时保留块体下部足够的实体截面积，避免支撑刚性下降。

　　建模过程中，结构思路通常从基体草图开始。先在基准面上绘制矩形轮廓，按安装空间确定长、宽、高三个方向的尺寸，拉伸形成实心方块；随后在顶部一侧建立斜切草图，利用拉伸切除或倒角式切除命令去除多余材料，使斜面与顶面、侧面分别形成确定的夹角。正面圆孔采用拉伸切除贯穿处理，孔中心高度需要结合被连接件的销轴轴线来设定，孔直径则根据所选螺栓或轴径留出合理配合间隙。若用于频繁转动的铰接场合，孔位周边可在后续工艺中加装衬套，模型阶段只需保证孔壁与端面垂直，为二次加工留出基准。

　　安装边界方面，底面是主要承载面，应与机床工作台、夹具底板或型材安装面保持完全贴合，因此底面粗糙度要求较高，不宜布置突出特征；侧面可作为侧向定位面，靠紧挡条或定位键后限制水平转动。正面通孔的轴线建议平行于安装底面并垂直于正面，这样穿入紧固件后，锁紧力方向与支撑面形成稳定关系，不会在振动中产生附加弯矩。斜面区域虽然不承担主要贴合任务，但其角度需要与周边运动件的包络空间匹配，设计时可在三维装配中按最大行程做干涉检查，确认刀盘、手柄或管线在极限位置仍与斜面保留安全间隙。

　　从受力角度看，零件下部实体区域承担压应力与弯曲应力，斜切后上部材料减少，但中性层附近仍保留较厚截面，因此在常规夹紧、限位工况下刚性足够。若用于支撑较重的气动阀组或检测元件，可适当增加块体宽度，并把通孔布置在靠近实体中心的位置，使紧固件受力更均衡；若仅作为轻载定位块，则可在背面或底部增加沉孔，进一步减轻重量。整体结构没有复杂倒扣，适合采用方体毛坯铣削成型，一次装夹即可完成底面、正面、斜面和孔系的大部分加工，工艺性较好，也便于在维修现场按实测尺寸重新配作。
