CA6140车床溜板箱安全限位门闩

　　在普通卧式车床的日常操作与维护场景里，溜板箱、进给箱周边的防护盖板与操作小门需要可靠的锁止构件，门闩这类看似不起眼的小零件，直接关系到设备运转时防护门不会意外松脱，也能在检修完成后保证盖板闭合到位，避免切削液飞溅、铁屑窜入传动腔，或是操作人员误触内部运动齿轮、丝杠引发安全隐患。这款适配CA6140系列普通车床的门闩，正是针对机床床身、溜板箱部位的检修小门锁止需求完成的结构建模，整体造型完全贴合车床原有安装位的空间边界，没有多余的突出结构，不会和床鞍往复移动、刀架进给的运动轨迹发生干涉。

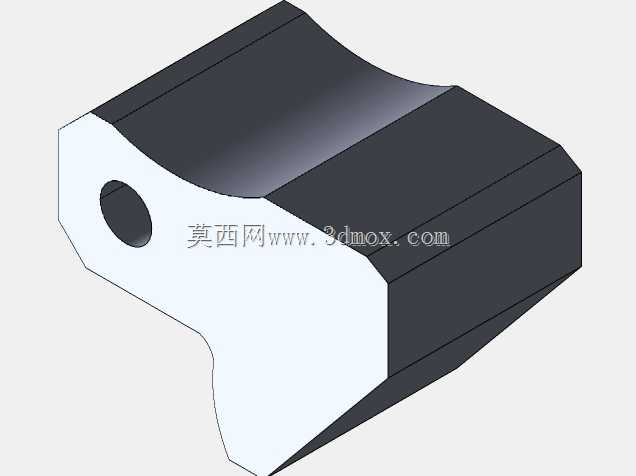

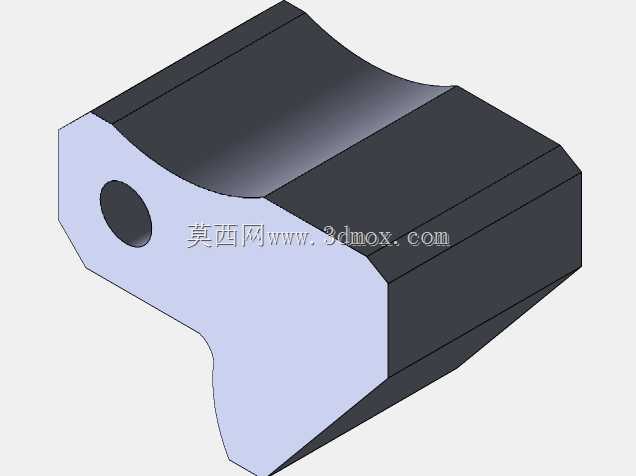

　　从实际功能逻辑来看，该车床门闩承担的是横向插销式锁止作用：零件主体为块状承力结构，侧向开设的同轴圆孔是销轴穿装位，安装时销轴穿过门闩孔与防护门侧边的支座铰接，门闩可绕销轴小幅转动，关门时拨动门闩使其卡入床身对应卡槽，开门时反向扳动即可脱离锁止位。零件上下两个端面做了适配安装面的异形轮廓，一侧的弧形凹面与凸边造型，完全匹配CA6140车床防护门周边的钣金与铸件外形，闭合后门闩表面和周边护板轮廓平顺衔接，既不会在机床运行中被工件、车刀手柄剐蹭，也能避免积存切屑后出现转动卡滞。

　　建模过程完全遵循原厂蓝图的尺寸链逻辑，先在草图阶段还原所有轮廓的几何关系：先确定铰接孔的中心坐标作为整个零件的设计基准，再依次推导外轮廓的直线段、斜切面与上下曲面的边界尺寸，保证孔位到各安装贴合面的距离公差和原车零件一致。草图完全约束后通过单向拉伸生成实体，所有棱边按照机床铸件的常规工艺要求做了小倒角处理，没有尖锐边角，既符合铸造拔模的工艺特性，也能减少装配时的磕碰划伤。零件的厚度方向尺寸严格对应门体与床身卡槽之间的间隙，锁止工作面的平面度足够，卡入卡槽后不会出现旷量，防护门受振动也不会自行弹开。

　　从安装边界角度核对，该门闩的整体外廓尺寸完全适配CA6140车床的原有安装空间，铰接孔的孔径匹配标准圆柱销规格，装配时无需对床身或护板进行二次补加工，直接替换磨损、断裂的旧门闩即可恢复防护门的锁止功能。在车床长期高频使用的工况下，门闩会频繁承受扳动力与关门时的冲击力，块状实体结构没有薄弱的薄壁截面，受力路径从铰接孔均匀分散到整个本体，锁止卡位的接触面厚度充足，长期使用也不会出现变形、断裂问题。

　　对于机床维修、备件测绘的从业者来说，这类小零件的建模核心不在于复杂的特征堆砌，而在于精准还原原始安装接口的所有尺寸与轮廓关系：如果铰接孔位置偏差几毫米，门闩就无法对准卡槽；如果外轮廓的曲面弧度不符合床身护板的外形，关门时就会出现顶碰、无法完全闭合的问题。建模时特意保留了零件所有功能性轮廓，没有为了外观简化改动配合面形状，生成的实体既可以直接用于3D打印制作替换备件，也能作为机加工工序的参考，通过铣削、线切割工序快速加工出金属实物，解决老旧车床备件采购难、原厂件供货周期长的实际问题，帮助设备维护人员快速恢复车床防护结构的完整安全性能。
