带储物箱体的拖车挡泥护板结构

　　该结构件主要用于轻型拖车、农用挂车、工具拖车以及小型工程拖挂设备的轮侧防护区域，安装位置覆盖轮胎上方及后侧一部分空间。常规拖车在泥泞路面、碎石场地或短途转运过程中，车轮高速卷起的泥水、砂砾和松散物料容易甩向车架、尾灯、牵引连接部位以及后方随行设备，单纯采用弧形挡泥皮只能满足最基础的遮挡需求，后期随车携带绑带、接头、小型工具和易损件时，往往还要额外在车架上焊接工具箱，既占用主梁空间，也会增加装配工序。这个方案把轮罩防护功能和封闭储物功能合并在同一构件上，使轮胎上方原本难以利用的弧面区域转化为可收纳空间，适合场地作业、道路救援、园林养护和农场短途运输等使用场景。

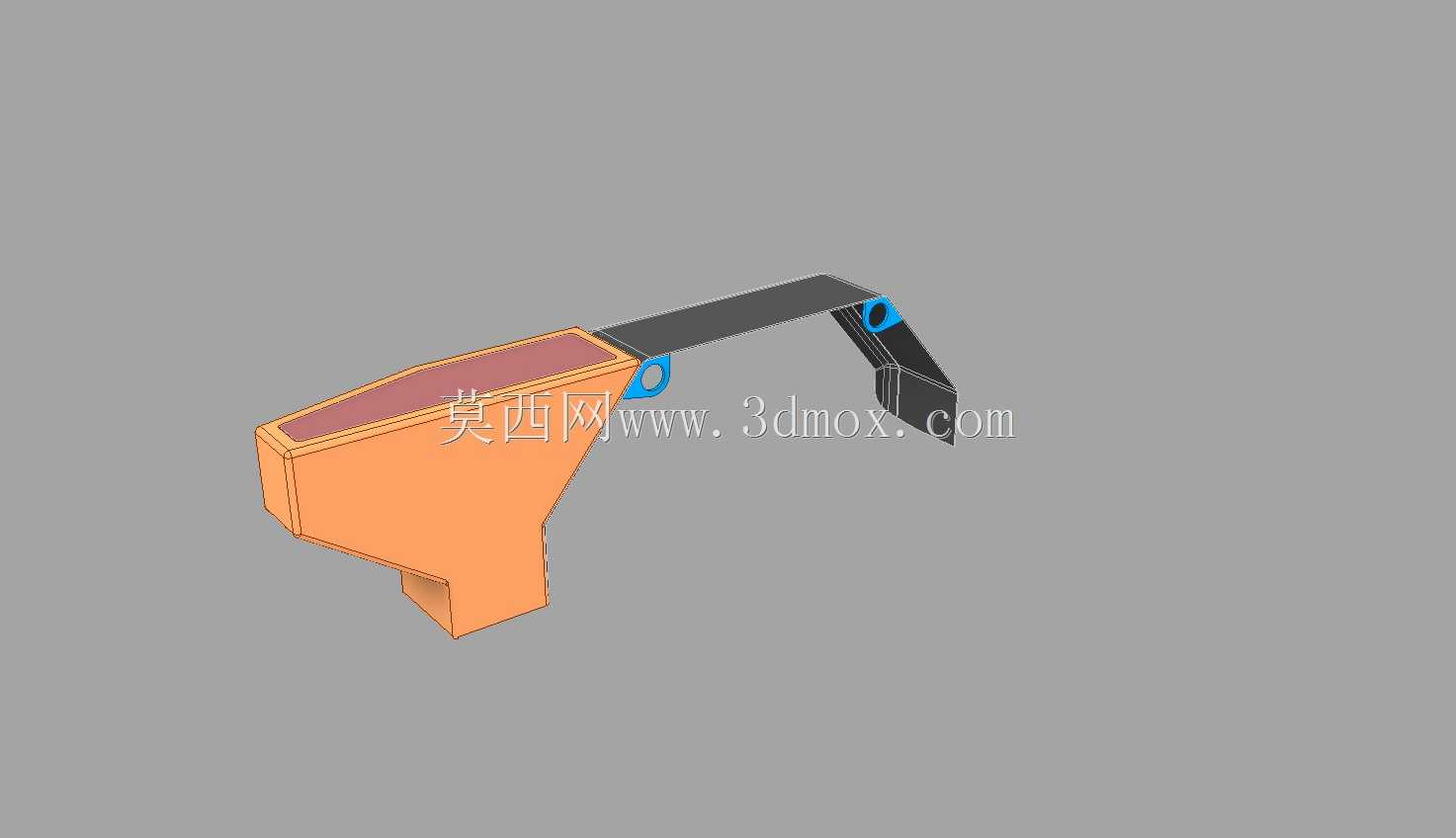

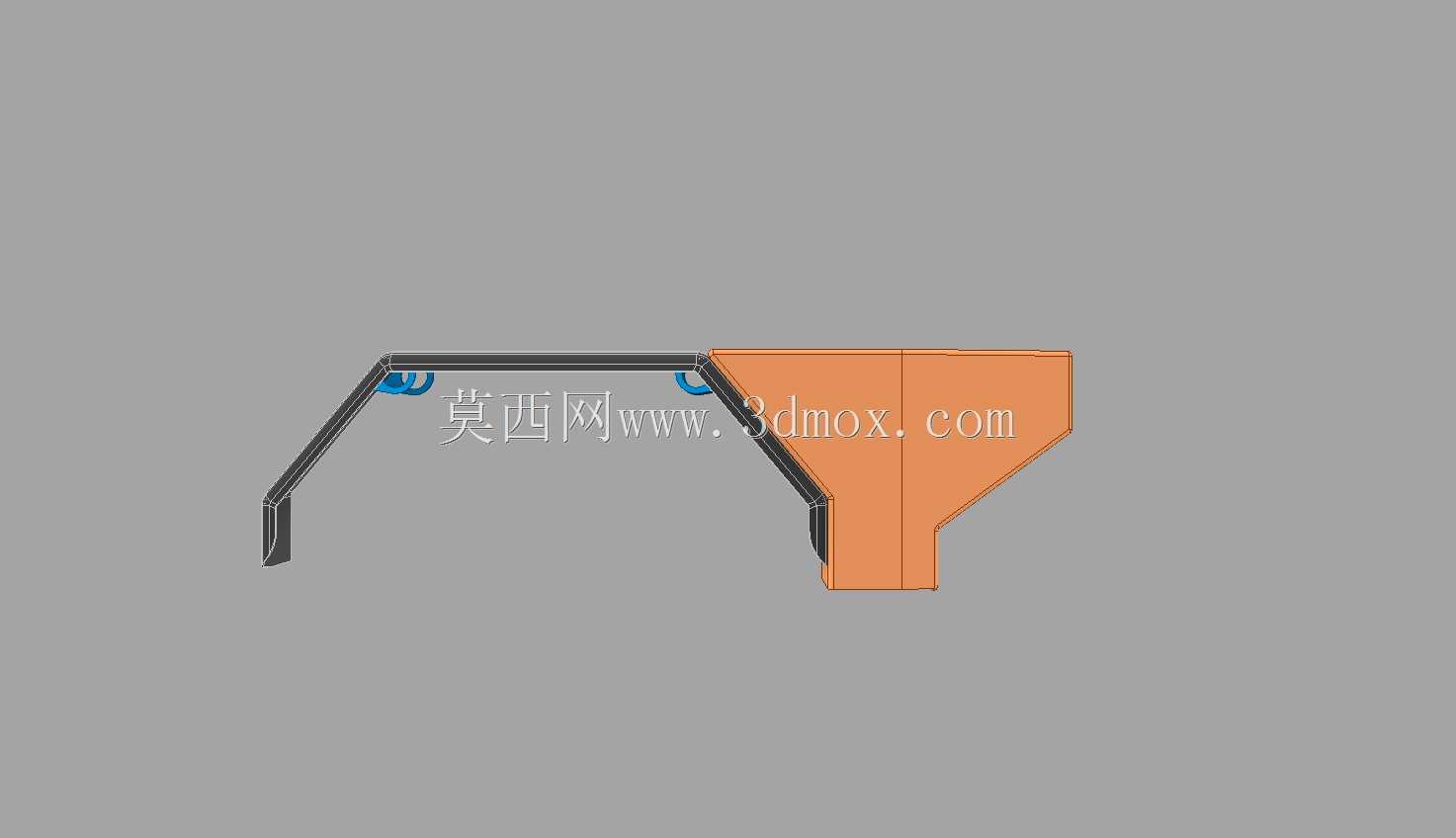

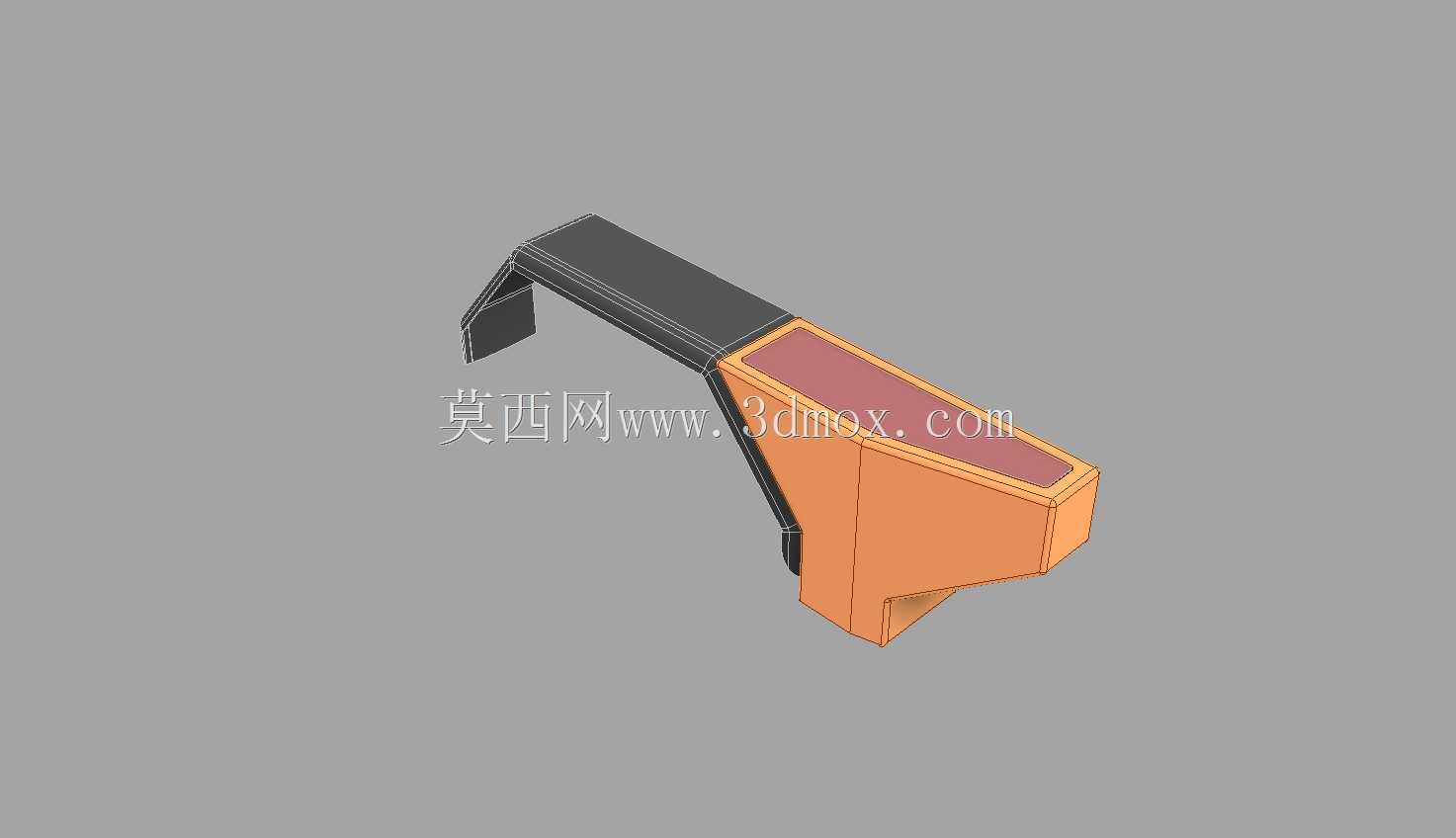

　　从结构布局看，构件沿轮胎外侧形成连续遮挡面，前段靠近车架方向设置弯折连接臂，用于与拖车底盘或轮轴支架固定；后段扩展为近似楔形的箱体，箱体上表面带有可开启或承载的盖板区域，内部形成独立储物腔。挡泥部分的轮廓并非简单直板，而是依据轮胎滚动包络进行退让：靠近轮胎的一侧保留弧形间隙，避免满载悬架跳动、轮胎充气尺寸偏差或转向时发生摩擦；外侧立面则尽量拉直，便于成型、清洁和后期贴装反光标识。箱体与挡泥弧面之间通过过渡斜面连接，既减少应力集中，也让泥水沿表面向后下方排出，不在台阶处积存。

　　设计时需要先确认轮胎外径、断面宽度、轮距、轮轴中心位置以及车架外侧边界。挡泥板下沿与轮胎顶部之间应保留足够的跳动间隙，前侧延伸长度要能覆盖轮胎接地点向前抛射泥水的主要角度，后侧则应超过轮胎中心一定距离，以降低高速拖行时水雾向后扩散。储物箱不能无限制向外侧扩张，其外侧面需控制在车辆总宽允许范围内，同时与尾灯、牌照架、线束和制动管路保持安全距离。若用于公共道路拖挂，还应核对轮罩边缘、反光件安装面和箱体突出量，避免形成尖锐外凸结构。

　　连接臂是该件的关键受力区域。拖车行驶过程中，振动、侧向冲击和箱内载荷都会通过臂部传递到底架，因此折弯段需要设置足够的搭接面或安装孔位。孔位间距不宜过近，边缘到孔中心应保留合理边距，防止反复振动后开裂。若采用钣金焊接结构，臂板与箱体侧板交汇处应增加过渡圆角或补强衬板；若采用塑料或复合材料成型，则应在安装座附近增加肋板和局部壁厚，以承受螺栓预紧力。箱体开口周边同样需要考虑刚度，盖板闭合后应能限制侧板张开，减少行车震颤和异响。

　　储物腔的楔形造型并非只出于外观考虑。轮胎上方空间前低后宽，箱体顺着轮罩轮廓向后扩展，可以在不侵入轮胎运动包络的前提下获得更大容积。腔体内适合放置手套、卸扣、牵引销、垫片、简易维修工具等低频但必备的物品；若需要存放较重物件，则应把重物尽量靠近安装臂和车架侧，而不是集中在箱体最外端，以减小悬臂弯矩。盖板与箱体之间可根据使用环境增加翻边、排水槽或密封胶条，防止清洗车辆和雨天行驶时积水渗入。

　　从制造和装配角度看，该结构可以拆分为轮罩主板、外侧储物箱体、端板、盖板和安装支架等几个特征区域。三维建模时应先建立轮胎参考包络和底盘安装基准，再依次拉出挡泥弧面、箱体侧壁和连接臂；圆角、翻边和安装孔应在主体曲面稳定后处理，避免后期修改轮廓时特征失败。对于钣金方案，展开尺寸、折弯半径和焊接余量需要同步校核；对于注塑或滚塑方案，则要关注拔模方向、壁厚均匀性和加强筋布置。整体结构在满足挡泥防护的同时，把轮侧闲置空间利用起来，减少了拖车外围零散附件的数量，也使装配关系更加集中。
