楼梯侧装不锈钢玻璃护栏结构设计

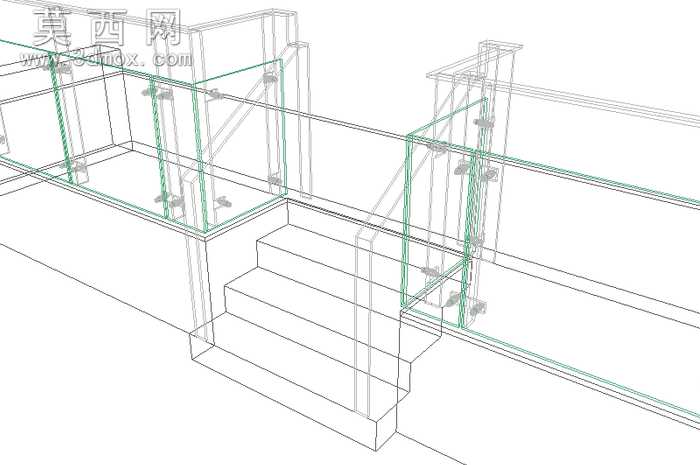

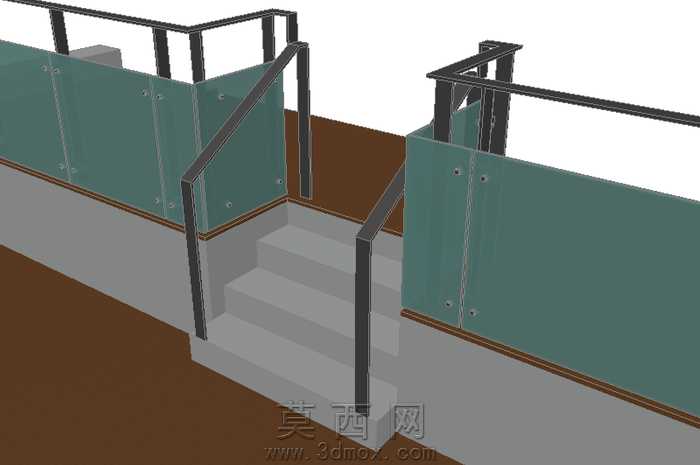

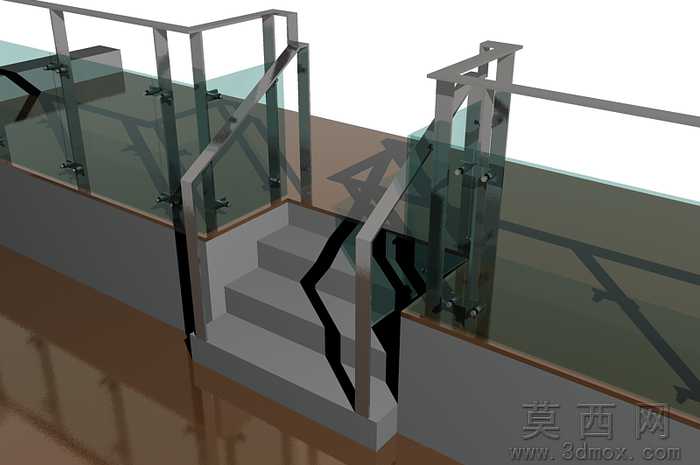

本作品为适配双跑转折楼梯的侧装式不锈钢玻璃护栏三维模型，建模阶段采用线框加实体混合的建模逻辑，先以基准轴、基准面搭建楼梯踏步的标高与转折定位体系，精准匹配踏步的踢面、踏面尺寸参数，确保护栏安装基准与楼梯结构完全契合。建模过程中对护栏的各组成构件做了参数化拆分：包含固定于楼梯结构侧缘的不锈钢基座固件、垂直承托玻璃的不锈钢立柱、夹持固定玻璃面板的不锈钢驳接件、顶部连贯的不锈钢扶手构件，以及夹装在金属构件之间的钢化玻璃栏板。线框展示模式下可清晰观察到各构件的装配对位关系，绿色高亮标识的玻璃面板与金属构件的连接点位做了精准的孔位对位设计，每一处驳接夹的安装位置都对应立柱与玻璃的预设安装孔，避免实际加工装配时出现孔位偏差。材质设定上，不锈钢构件采用哑光拉丝不锈钢材质参数，调整金属粗糙度与反射阈值还原真实不锈钢的细腻金属质感，玻璃面板采用高透清玻材质，设置合理的透光率、折射参数与边缘厚度效果，还原钢化玻璃通透且带有边缘折射的视觉特征。结构设计上采用侧装固定方式，无需在踏步踏面开孔固定，能够最大化保留楼梯踏步的通行宽度，适配空间紧凑的转折楼梯场景；立柱沿楼梯坡度方向等距排布，在楼梯转折平台处做了立柱角度适配处理，确保护栏沿楼梯走向连贯顺滑，驳接件采用多点夹持固定玻璃的结构，无需在玻璃面板上开设大尺寸穿孔，既提升玻璃的结构强度，也简化玻璃的加工工序。设计思路围绕现代简约风格的建筑防护需求展开，兼顾防护安全性与视觉通透感，金属构件的模块化设计可适配不同坡度、不同宽度的楼梯场景，玻璃栏板的无遮挡设计能够让楼梯空间更显开阔敞亮，整体模型完整还原了护栏从基座固定、立柱安装、玻璃夹持到扶手衔接的全装配结构，可直接用于护栏加工的结构参考、建筑场景的效果展示，也可作为同类型护栏设计的参数化模板调整尺寸适配不同项目需求。
