发夹用双扭弹簧参数化结构设计

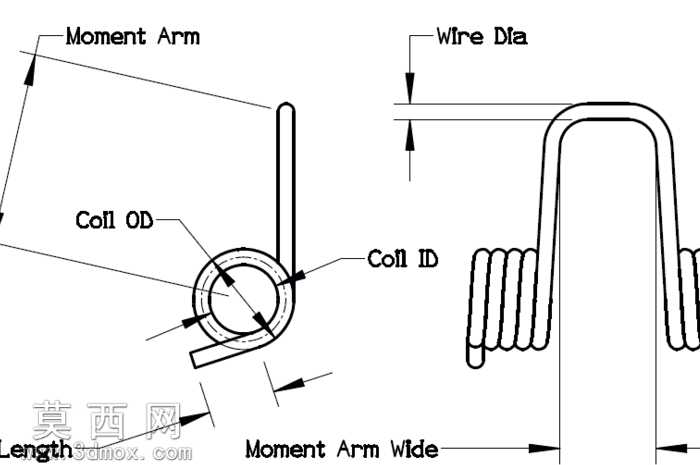

本作品为发夹配套双扭弹簧的参数化三维设计成果，建模过程围绕双扭弹簧的功能特性与装配需求展开，首先梳理双扭弹簧的核心结构参数：明确线径、弹簧中径、旋向、有效圈数、扭臂长度、扭臂夹角等关键尺寸的逻辑关联，在三维建模环境中通过参数化方程驱动螺旋扫掠路径，精准构建左右对称的双螺旋线圈结构，保证两个线圈的同轴度与圈数一致性，避免出现圈数不均、螺距偏差的问题。针对扭臂部分，建模时严格匹配发夹的装配卡位尺寸，将扭臂末端的弯折角度、平直段长度做精准约束，确保弹簧装入发夹基座后，扭臂的施力方向与发夹开合轨迹完全契合，不会出现装配干涉、施力偏移的问题。材质设定上选用常用的弹簧钢材质，渲染时还原弹簧钢经热处理后的银灰色金属质感，对线圈表面做细微的拉丝纹理处理，还原真实五金弹簧的表面质感，同时通过剖面视角展示弹簧钢丝的截面形态与线圈的层叠间隙，清晰呈现弹簧的受力空间。设计思路上围绕发夹的使用场景做适配优化：双扭结构相比单扭弹簧能提供更均衡的夹持力，两个线圈同步受力可避免发夹开合时出现单侧偏斜，扭臂的力臂长度经过反复调整，既保证发夹闭合时能提供足够的夹持力固定发丝，又不会因弹力过大导致开合手感过硬、长期使用出现塑性变形。建模过程中对弹簧的工作行程做运动仿真验证，模拟发夹从完全张开到闭合的全行程中弹簧的扭转角度变化，检查线圈之间是否存在碰擦、扭臂是否会与发夹外壳发生干涉，对过渡位置的圆角做优化处理，避免应力集中导致弹簧断裂，最终完成的模型可直接用于发夹产品的结构验证、开模生产参考，也可作为同类双扭弹性构件的设计模板，通过修改参数即可快速适配不同尺寸规格的发夹产品需求。
