机床操作面板主开关环形限位锁止构件

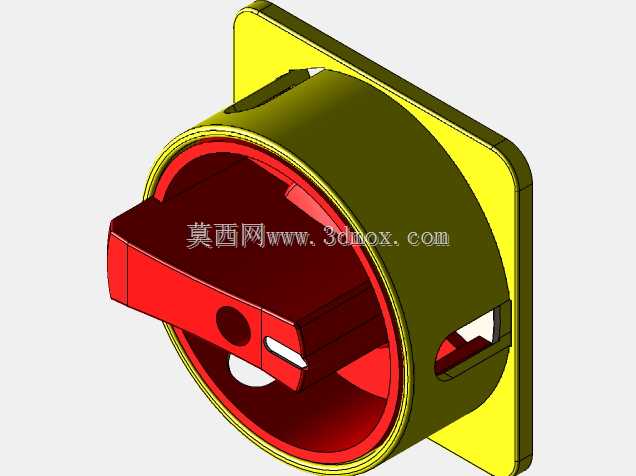

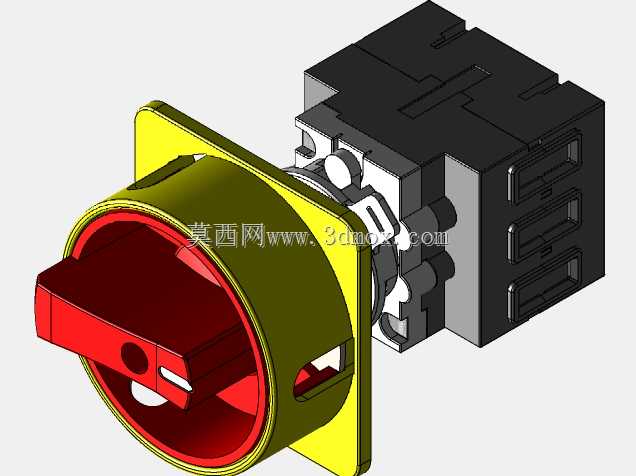

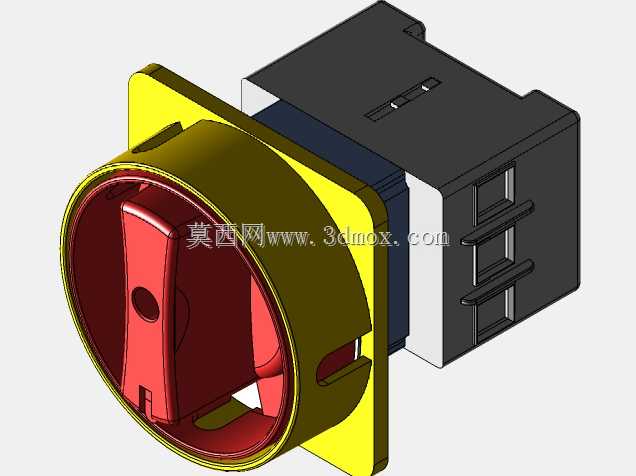

　　这款环形带侧凸台的构件，是普通卧式车床操作面板上主开关配套的限位锁止零件，在车间现场的设备改造、老旧机床面板翻新场景里使用频率很高。日常操作中，车床的主电源开关、主轴启停旋钮需要设置明确的档位限位，避免操作人员误碰旋钮导致设备意外启停，这个环形构件就是套在开关转轴外侧，依托自身侧边的凸台结构和面板内侧的卡槽配合，限定旋钮的旋转行程，让开关只能在停止、正转、反转几个预设档位之间转动，不会出现旋钮过度旋拧、内部接线扭断的故障。

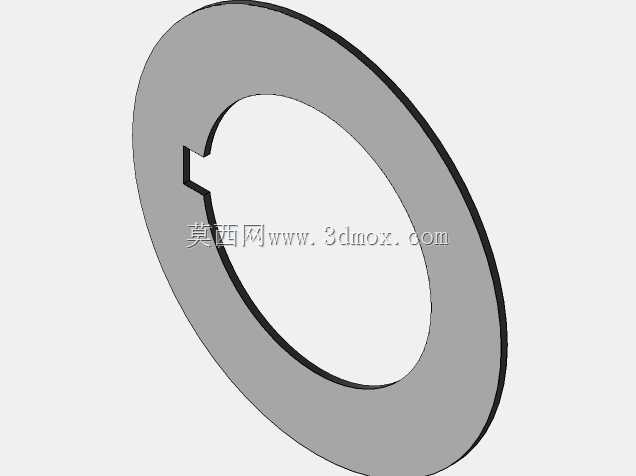

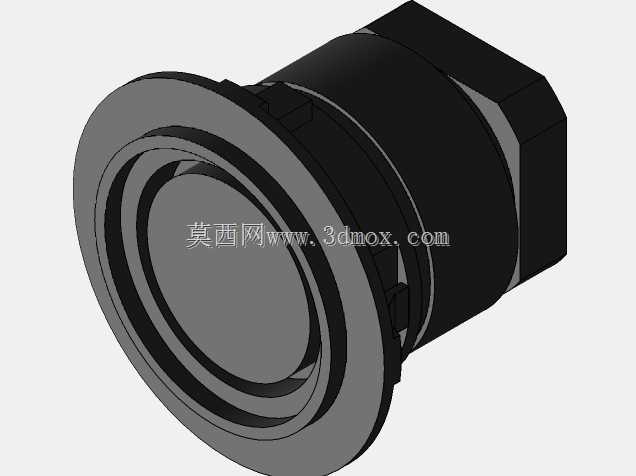

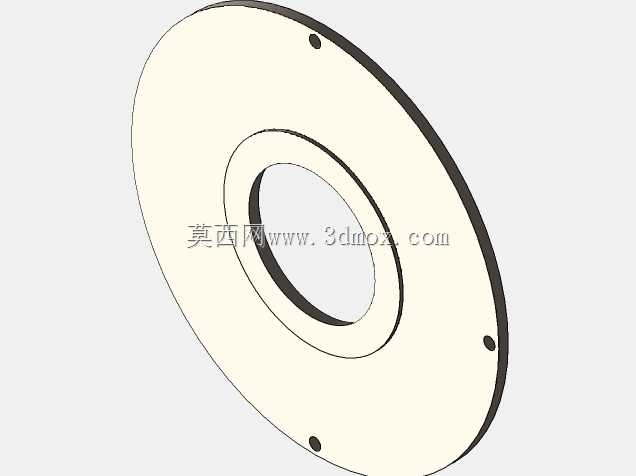

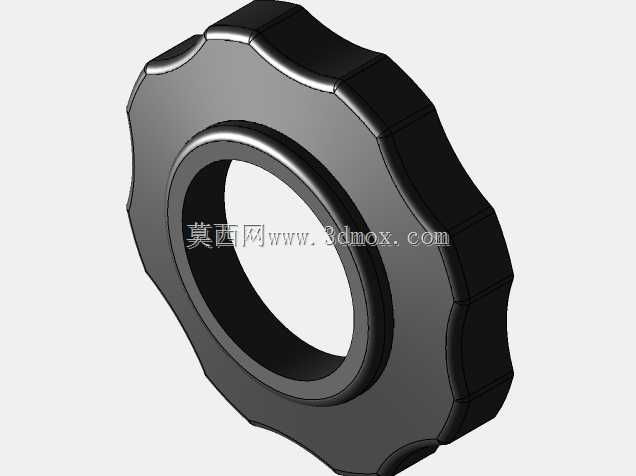

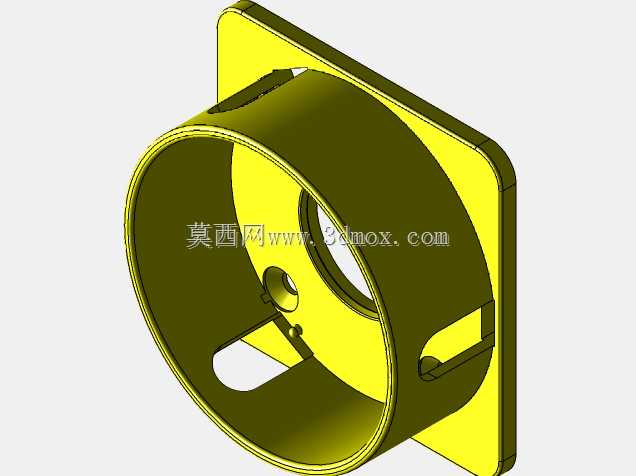

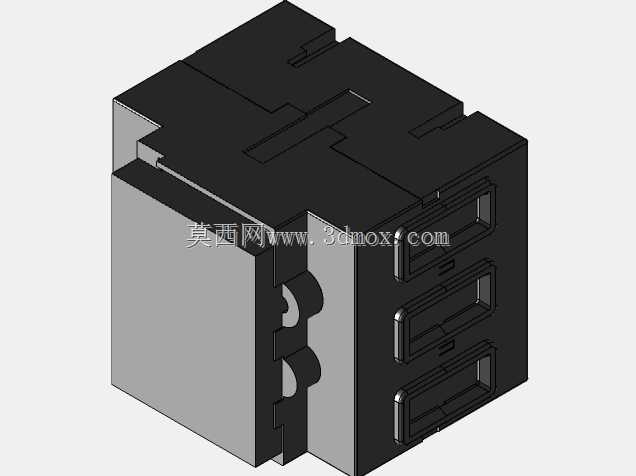

　　从实际装配边界来看，该零件主体为等厚度的扁平圆环，圆环内径匹配常用主开关的转轴外径，装配时直接套入转轴根部，圆环的端面贴紧操作面板的内侧安装面，侧边伸出的凸台卡入面板预先冲压出的定位槽内，不需要额外加装紧固件，依靠开关转轴自带的锁紧螺母压紧圆环端面即可完成固定，安装过程不需要对原有面板做二次扩孔改造，适配CA6140这类常规卧式车床的操作面板开孔尺寸，现场维修替换时可以直接拆下旧开关的锁紧螺母，套入该构件后重新锁紧，整个装配过程不超过十分钟。

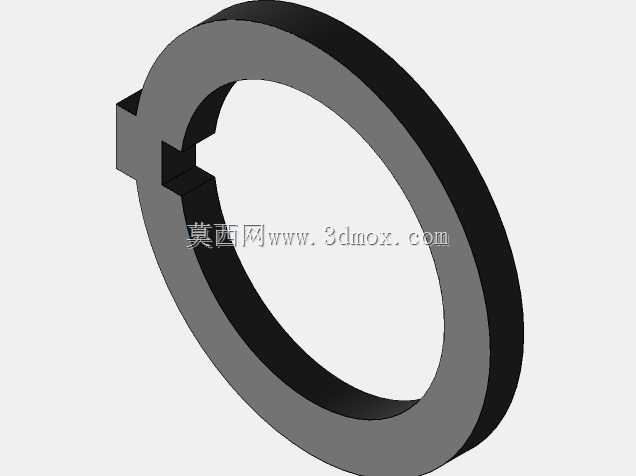

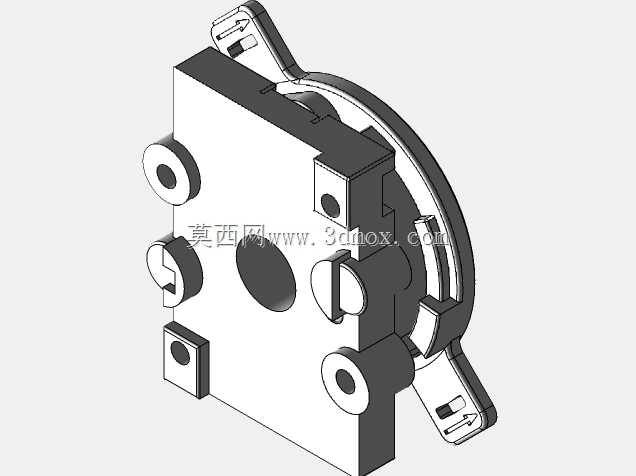

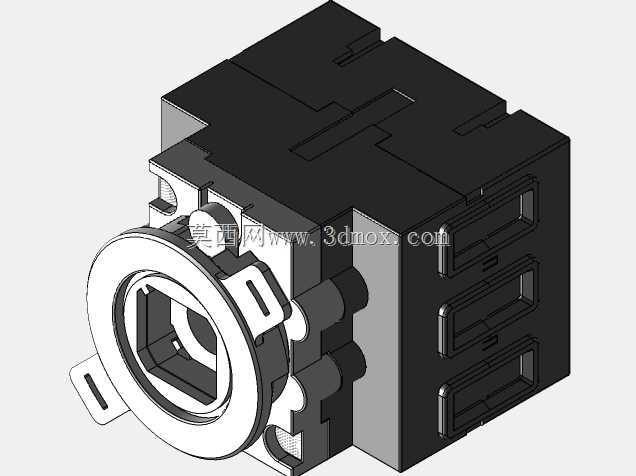

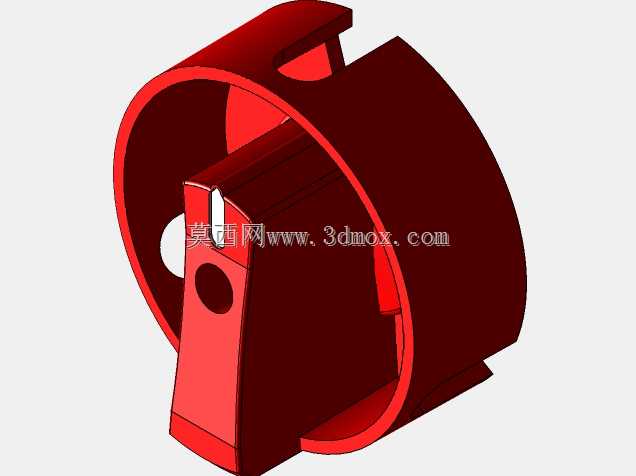

　　设计思路上，该零件没有采用复杂的异形曲面，整体以回转圆环为主体，仅在圆环外侧延伸出一个带卡槽的凸耳结构，这种造型一方面大幅降低了加工难度，采用常规板材冲压或者尼龙件注塑都可以快速成型，批量制作时成本极低；另一方面圆环的整周结构可以均匀承受旋钮转动时带来的侧向挤压力，长期使用不会出现局部断裂变形。凸耳上开设的缺口刚好和面板内侧的定位凸筋契合，当旋钮转动到极限档位时，旋钮自带的挡块会抵在这个凸耳侧面，硬限位阻止旋钮继续转动，相比依靠开关内部触点自身限位的结构，这种外部机械限位可以把旋转冲击力全部传递到面板本体上，避免开关内部的塑料触点基座受冲击碎裂，在车间油污、铁屑飞溅的恶劣环境下，使用寿命比无外置限位的开关组件高出数倍。

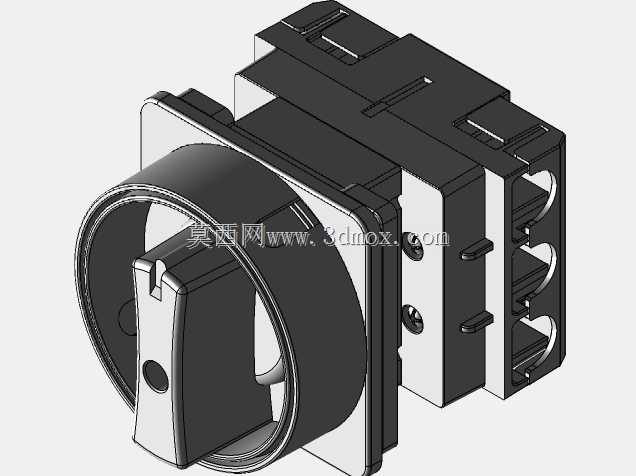

　　在设备维护场景中，很多服役超过十年的老旧车床，原出厂配套的开关限位环大多因为塑料老化碎裂，导致旋钮可以360度无限制旋转，操作人员经常误判开关档位，引发主轴突然启动的安全隐患，单独更换整个主开关需要重新对接多根控制线，接线出错还会导致主轴电机反转烧毁，而替换这个外置限位环不需要改动任何接线，只拆解开关的转轴固定螺母即可完成修复，非常适合车间设备保全人员做快速故障排查。建模过程中需要重点管控几个配合尺寸：首先是圆环内孔和开关转轴的配合间隙，间隙过大会导致限位环随转轴一起转动，失去限位作用，间隙过小则套入转轴时容易卡滞，无法贴紧面板安装面；其次是侧边凸耳的厚度，要和面板内侧卡槽的深度匹配，保证锁紧螺母压紧后凸耳不会在卡槽内出现窜动；最后是凸耳侧面的限位角度，要和开关本身的档位旋转角度完全对应，角度偏差过大会导致旋钮无法旋到指定档位，出现触点接触不良的问题。该构件除了车床面板之外，也可以通用在铣床、摇臂钻床等各类工业设备的主令开关、选择开关上，只要开关转轴直径、面板安装空间匹配，都可以通过调整圆环内径、凸耳角度来适配不同的开关档位需求，属于设备操作面板里典型的小体积高可靠性安全限位零件。
