卧式圆柱罐体端板带安装耳结构

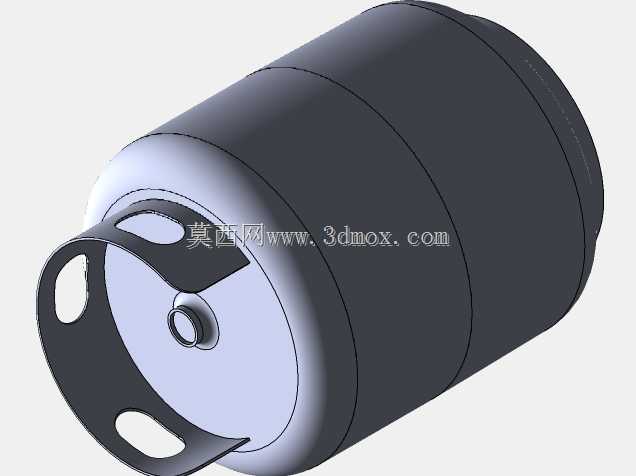

　　这套卧式圆柱罐体端板带安装耳的结构，在常压储料、小型工艺罐、车载配套罐体以及车间中转料仓的设计场景里使用频率很高，很多刚接触罐体建模的工程师容易把注意力只放在筒体卷圆上，忽略端板和安装耳的受力匹配，最后出工程图时才发现安装孔位和周边机架干涉。从实际装配逻辑来看，筒体采用等直径圆柱回转结构，侧壁预留多道环形加强筋，既可以对应卷板焊接的拼缝位置，也能在薄壁罐体受内压或者物料侧压时限制筒体径向变形，不用额外增加整圈壁厚就能把刚性提上来。端板一侧伸出带两个长圆安装孔的固定耳，耳板和端板、筒体交接处做了贴合圆弧过渡，避免直角位置在冲压或者焊接时出现应力集中；端板中心预留同轴的小直径接口凸台，这个凸台可以根据后续工艺需求接轴装搅拌组件、

　　接管路做进出料口，也可以装密封端盖做封闭罐体，不用在端板上二次开孔破坏原有密封面。建模的时候先在草图里绘制筒体的外圆轮廓，按照罐体设定的轴向长度做拉伸凸台，先把主体圆柱的实体生成，再在端板所在的基准面绘制端板外轮廓、安装耳的外形以及两个长圆孔的草图，拉伸生成端板和耳板的实体，之后在筒体侧壁对应位置绘制环形槽的截面轮廓，用切除拉伸绕筒体轴线做圆周阵列或者回转切除，加工出侧壁的环槽结构；中心凸台部分单独绘制同心圆草图，拉伸到指定伸出高度，凸台根部做圆角过渡，最后把所有尖锐棱边按照装配公差要求倒圆角，既消除加工毛刺，也避免装配时刮伤密封件。尺寸边界上，筒体的外径决定了整套罐体在机架内的安装宽度，轴向总长度要和配套设备的安装工位长度对齐，

　　端板伸出的安装耳总宽度不能超过机架两侧的安装梁间距，耳板上的长圆孔做成长圆形式，就是为了补偿焊接变形带来的孔位偏差，现场安装时可以小范围调整罐体的轴向位置，不用强行配焊支架。这类结构在小型搅拌罐、缓存料罐、车载附属储液罐里应用时，耳板直接搭在机架的支撑横梁上，穿螺栓锁紧即可完成固定，不需要额外做复杂的抱紧箍，拆装维护的时候松开螺栓就能把整个罐体从工位吊出，清理内部残留物料或者更换密封件都很方便。设计时还要注意耳板的厚度要和罐体满载时的总重量匹配，若罐体用来盛装密度较大的金属粉料或者液体，耳板厚度要相应加厚，或者在耳板和筒体之间增加三角加强筋，防止满载起吊时耳板从根部弯折；端板和筒体的连接位置如果是焊接工艺，

　　建模时要预留出焊接坡口的位置，保证焊缝熔深足够，承压工况下还要对端板做厚度校核，避免端板受内压向外鼓胀变形。中心凸台的内径要和后续选配的搅拌轴、管路法兰尺寸匹配，凸台的外圆可以加工出外螺纹或者预留法兰安装孔，适配不同的连接标准。整个结构没有复杂的异形曲面，所有特征都采用常规拉伸、回转、切除命令完成，建模过程中参数可以随时关联修改，调整筒体直径、长度、耳板孔位间距的时候，整个装配的关联尺寸会同步更新，非常适合做系列化罐体的参数化设计，工程师只需要修改表格里的尺寸参数，就能快速生成不同容积规格的罐体模型，直接导出工程图用于下料加工。
