这套手动金属打标工装主要面向小批量零件标识、维修车间、五金加工工位以及教学实训场景,用于在金属件表面压印编号、牌号、批次符号或简单标识。设备采用人工扳动手柄的方式提供压合力,不需要气源、电源或液压站,布置在钳工台、检验台旁即可完成作业,适合多品种、低节拍、频繁换型的生产环境。与大型气动或激光打标设备相比,这种结构更强调低成本、易维护和操作直接,操作者可以通过手柄行程和手感判断压入过程,对薄件、小支架、铭牌类工件较为友好。

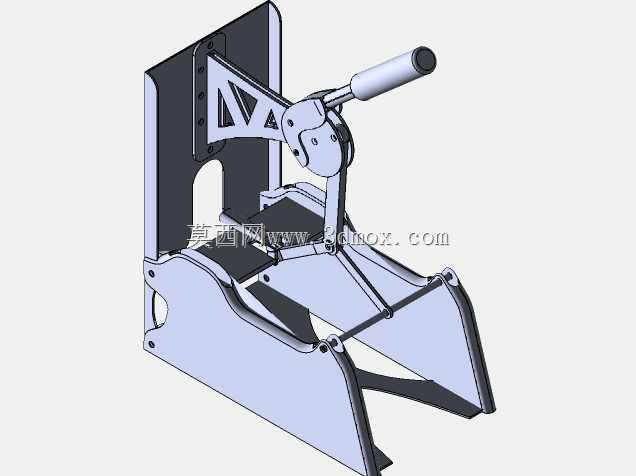

从整机结构看,工装由立式背板、底部承托板、两侧护板、杠杆传动组件、手柄、压头连接座以及工件定位区域组成。背板承担主要反力,底部钣金件形成稳定的工作平台,侧板对传动区域进行防护,同时也增强机架的抗扭能力。手柄通过铰接点与连杆机构相连,扳动时将人工输入的旋转运动转换为压头的近似直线运动。连杆在接近下压终点时可获得较大的机械增益,使操作者不需要施加过大的手臂力,就能在金属表面形成清晰压痕。
设计思路上,该工装没有采用复杂的导向柱和封闭框架,而是利用钣金折弯件与铆接、螺钉连接组合出轻量化机架。背板上预留多个安装孔,可固定在工作台面或专用支架上;底部承托面留出工件放入空间,适合放置平板件、条状件和小型结构件。压头区域采用可更换连接形式,实际使用时可根据标识内容更换字模、钢印或压块,也可增加简易定位挡块来保证工件每次放入的位置一致。对于需要重复打标的零件,可在底板上增加销孔、靠山或快速夹,以减少人工找正时间。
外形方面,设备整体呈立式开口结构,后方立板高度明显大于工作区高度,便于承受压印时产生的弯矩;前方操作区保持开放,工件取放不受封闭门罩限制。手柄向斜上方伸出,握持段为圆柱形式,适合单手操作,行程终点靠近人体自然扳动范围。底部两侧护板向外展开,既增加落地支撑面积,也避免手指进入连杆运动区域。安装边界上,背板固定孔应与工作台骨架或厚实木板、钢板台面连接,不能只固定在薄桌面边缘;压印轴线应尽量靠近背板支撑面,以降低偏心载荷引起的机架变形。
在功能特性上,该结构的核心是手动杠杆增力和开放式工件容纳空间。压印过程中,手柄、连杆和压头组成的机构将力逐级传递,适合冲击较小、行程较短的压痕作业。工件表面硬度、字模深度和材料厚度会直接影响所需操作力,因此在实际选型时需要关注压头安装尺寸、底板开口范围以及背板固定强度。对于铝、铜、低碳钢等较易成形材料,可直接完成浅压痕;对于热处理后的硬料,则应考虑增加限位、更换更高强度字模或改用压力设备。
建模时需要重点表达铰接关系和运动包络。手柄转轴、连杆销轴、压头连接座均应按真实装配关系建立同轴约束,确保扳动过程中连杆不与背板、侧板发生干涉。钣金件的折弯半径、翻边高度、安装孔位和加强三角区是机架刚度的关键,尤其在背板与底板交接处,应通过折弯边、补强板或密集紧固件降低应力集中。压头工作端需要保留与字模连接的接口尺寸,底板定位区则应根据常见工件宽度留出调节余量。
现场使用时,工件应平放在承托面上,标识位置对准压头中心,避免单边受力造成压痕深浅不均。手柄下压应平稳,到位后不宜强行超行程扳动,以免连杆越过合适受力位置或使销轴承受异常侧向力。维护点集中在各铰接孔、销轴和压头导向部位,定期检查螺钉松动、背板固定状态以及钣金焊缝或折弯边是否出现永久变形。若用于批量生产,可在开放底板上增加可拆卸定位夹具,使同一规格工件快速就位;若用于多规格打标,则应保留足够的调节空间和压头更换能力。
整体来看,这是一种结构直观、制造门槛较低的手动金属压印装置,重点不在高自动化,而在于以简单杠杆机构完成稳定、可控的表面标识作业。其开放机架方便观察工件位置,钣金结构便于加工和修改,适合作为车间辅助工装、手工打标工位设备以及机械结构设计参考。
