CA6140车床纵向长导轨安装钣金支座

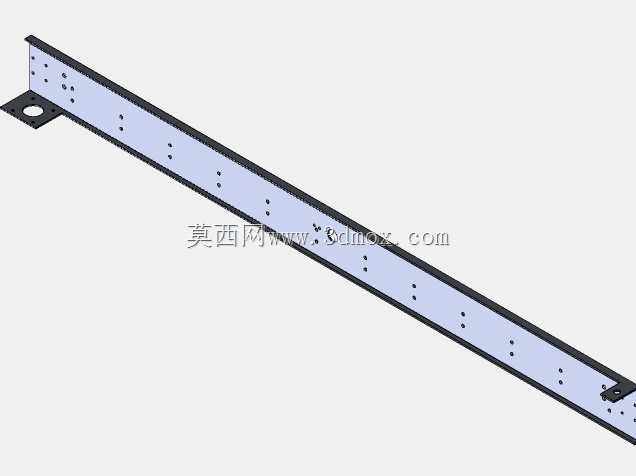

　　该长条形钣金构件面向普通卧式车床的床身侧部安装场景，属于CA6140系列车床纵向导轨区域的配套防护与安装支撑件，在整机布局中沿床身轴向全程铺设，一端预留带大圆孔的折弯安装耳板，用于和床身端部的进给箱、溜板箱侧端支座完成对位锁附，另一端延伸至床身尾座侧区域，全程贴合床身外侧立面布置，不会干涉溜板箱沿床身导轨的全程往复进给运动。

　　从实际功能维度拆解，该构件首先承担导轨侧部的走线与防护作用：车床运行过程中，溜板箱带动刀架做纵向进给时，拖链内的润滑管路、行程开关信号线、进给驱动线缆需要沿床身侧部有序排布，该长钣金件的立面预留了多组按间距规律分布的安装孔位，既可以通过螺钉固定线缆固定夹、拖链支撑垫块，也可以作为外侧防护盖板的安装基底，阻挡车削加工过程中飞溅的切屑、切削液直接冲刷线缆与床身导轨侧面的润滑接头，避免切屑卡入导轨副刮伤淬硬导轨面，也减少切削液渗入线缆绝缘层引发的线路老化故障。

　　设计阶段首先要匹配CA6140车床的床身轴向长度边界，构件整体为等截面长折弯结构，主体采用薄钢板折弯成型，截面为L型折弯形态：竖直立面用于排布安装孔与固定附属元件，水平折边贴靠床身侧部的安装基准面，保证整根构件铺设后直线度符合装配要求。建模过程中需要优先确认两端的安装接口：左端的折弯耳板向外伸出，耳板上的大通孔用于穿过床身端部的定位销轴或者锁紧螺栓，孔位的同轴度需要和床身端部原有安装孔完全对齐，避免装配时出现强制拉扯导致钣金变形；右端的收尾折弯段同样预留小孔位，用于和床身尾端的支架完成锁附，两点固定后整根长构件的挠度控制在允许范围内，不会因为溜板箱移动过程中的剐蹭出现凸起变形。

　　孔位排布逻辑完全跟随车床实际装配需求：沿构件长度方向分布的多组小孔，间距匹配原厂线缆固定夹的安装间隔，靠近两端的孔组对应端部端盖、行程限位碰块的安装位置，所有孔位的边距都预留了足够的螺钉锁附操作空间，不会出现孔位过于贴近折弯边导致螺钉无法拧入的问题。折弯工艺层面，L型折弯的圆角半径匹配所选薄钢板的折弯工艺参数，避免折弯处出现裂纹或者回弹超差，整根构件的直线度在折弯后需要通过校直工序保证，铺设后和床身基准面的间隙均匀，不会出现局部拱起干涉溜板移动的情况。

　　在车间实际运维场景中，这类钣金支撑件属于车床改造与备件替换的常用零件：老旧CA6140车床长期使用后，原有侧部的走线钣金容易因为切屑堆积锈蚀、意外撞击出现变形，导致线缆固定松动、防护失效，重新测绘制作该构件时，只需要对照床身的实际安装孔位核对两端接口尺寸，确认总长不超出床身两端的安装边界，安装后即可恢复导轨侧部的走线防护能力，同时该构件的立面也可以作为附加行程开关、冷却喷嘴支架的安装基底，给车床的数控化改造提供额外的安装点位，不需要在床身本体上额外钻孔破坏原有铸件结构。建模时全程采用钣金特征搭建，折弯系数、孔位位置都可以直接导出工程图用于激光切割与折弯加工，不需要额外二次建模转换，完全适配车间备件加工的实际需求。
