CA6140车床径向回转摆臂支座结构

　　该径向回转块属于CA6140普通卧式车床进给与操纵机构中的典型铰接传动构件，在整机功能链中承担运动换向、行程限位与杠杆力传递的作用。车床在完成轴类、盘套类零件的车削加工时，进给箱、溜板箱与操纵机构之间需要大量中间摆块将手柄的转动或拉杆的直线位移转换为拨叉、滑套的定向动作，这类零件长期处于低速、间歇受载的工况下，既要保证铰接回转灵活，又要在频繁换向冲击下保持足够的刚度与尺寸稳定性。

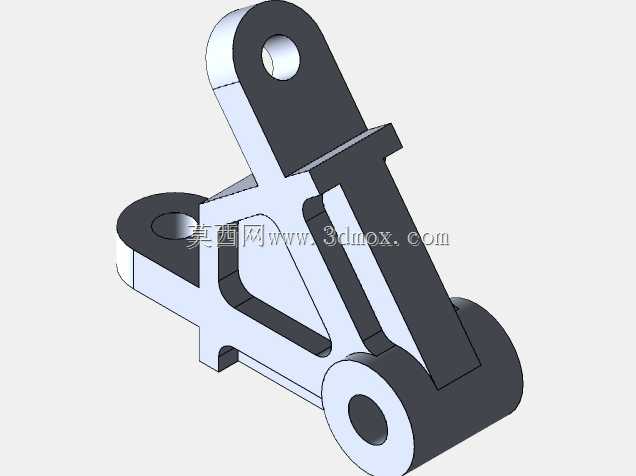

　　从结构功能上看，该零件并非单一轴套，而是一个多铰点复合摆臂。本体上分布三处带同轴孔的圆筒铰接端：上端单耳孔用于连接操纵拉杆或小连杆，下端双耳式同轴孔用于与固定支座或拨叉轴形成主回转支点，侧部凸台则承担限位面或附加联动件的贴合作用。各孔轴线之间的中心距、平行度以及端面垂直度，直接决定操纵机构的空程量与手感：孔距偏差过大会造成连杆别劲，平行度超差会使销轴单侧磨损，端面与孔轴线不垂直则会在夹紧后产生附加弯矩。

　　设计思路上采用了板式骨架加圆筒铰点的组合构型。中间承力板沿主受力方向延伸，将三个铰接点连成封闭的力流路径，板体内部开设大面积三角形减重腔，既去除了低应力区的多余材料，又使铸件壁厚趋于均匀，避免厚大截面带来的缩松缺陷。圆筒端部与板体交接处均设置加强筋过渡，筋板方向顺着销轴反力与连杆拉力的合力方向布置，使载荷以最短路径在铰点之间传递，而不是依靠薄板的弯曲来承受力矩。侧面凸起的T形挡边在摆块回转到极限位置时与箱体上的限位螺钉或定位面接触，把超程冲击力分散到较宽的接触带上，避免局部点接触造成压痕。

　　建模时可先在前平面绘制外轮廓与各孔中心的定位草图，将铰点中心距、板宽、减重腔边界一次性约束完整，先拉伸主体板厚；再分别在两侧表面新建草图，叠加各圆筒凸台、侧挡边与加强筋，最后对所有棱边按铸造与加工要求倒角倒圆。这种分特征建模的方式，便于后期调整孔距或板厚时，下游的凸台、筋板特征能够稳定重建，也方便工程图中单独标注各加工面。

　　外形与安装边界方面，零件整体呈不规则三角摆块形态，三个铰接孔的包络范围决定了它在箱体腔内的运动扫掠空间。装配时主支点销轴穿过下端双耳孔并固定在箱体支座上，上端单耳通过小销轴与拉杆相连，回转过程中板体外侧轮廓与箱壁、相邻齿轮、拨叉之间必须保留足够间隙，尤其在两个极限换向位置，减重腔边缘和侧挡边不能与邻近运动件发生干涉。各铰孔内需压装耐磨衬套或直接与销轴形成滑动配合，孔端面作为连杆的轴向定位面，需保证粗糙度与平行度；T形挡边的工作面则要承受限位冲击，设计时给予略高的表面硬度与平整接触区。

　　在实际机床运行中，操作者扳动操纵手柄时，该回转块绕主支点小幅摆动，把输入端的位移按杠杆比放大或缩小后传递给进给控制元件，实现丝杠光杠切换、纵横进给换向等动作。其受力以销轴剪切力、孔壁挤压和板体平面内拉压为主，冲击载荷不大但换向频繁，因此材料多选用具备一定强度与减振性的铸铁件，毛坯经时效处理后再对各孔、端面及限位面进行机加工。结构上把减重、刚度、铰接与限位功能集成在同一铸件上，减少了装配零件数量，也保证了长期使用中回转精度的保持性，是卧式车床操纵连杆系统中具有代表性的复合摆块零件。
