CA6140车床三联线圈安装托板结构

　　该钣金托板是CA6140普通车床电气控制回路中用于承托、固定三组电磁线圈的专用安装构件，在整机电气柜内部的布线与元件排布环节承担定位与承载作用。车床运行过程中，主轴变速、进给换向、快速移动等动作均依靠对应电磁线圈得电产生电磁吸力，驱动接触器触点闭合或液压阀阀芯动作，线圈本身需要稳定的安装基准来避免设备振动引发的松脱、移位，这块长条形托板正是为三组线圈并排布置提供刚性安装面。

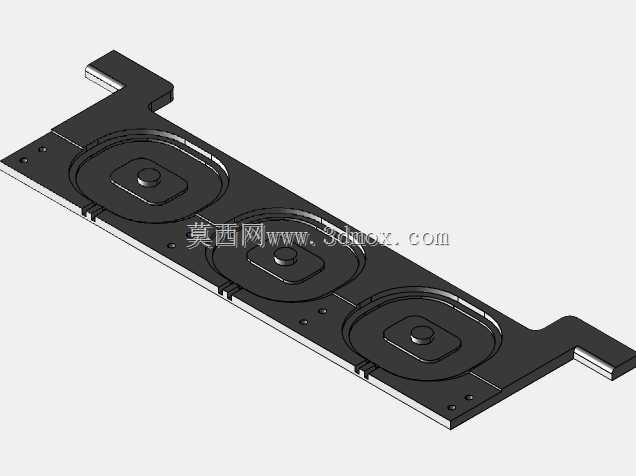

　　从结构外形来看，构件整体采用薄钢板冲压折弯成型，主体为长矩形平板，沿长度方向等距排布三个内凹的沉台型腔，每个型腔中心设置带中心凸台的线圈定位座，型腔轮廓与线圈底部外形完全贴合，线圈放入后径向被沉台侧壁限位，轴向由中心凸台承托，不会在托板表面发生滑移。托板长度方向的两端分别向上折弯出带折边的安装耳，耳板上预留装配孔，用于将整个托板组件固定在电气柜内壁或机床床身的预设安装位，两端折边同时提升了长薄板的截面抗弯刚度，避免薄板在长期振动下出现中部挠曲变形。平板表面还分布有多组小孔，部分孔位用于线圈的接线端子穿线、固定，其余小孔为钣金加工过程中的工艺定位孔，也可用于辅助捆扎线束，将线圈引出的导线沿托板表面规整排布，避免导线与柜内其他运动部件发生干涉。

　　设计思路上，该构件优先考虑了车床车间的恶劣工况：普通车床加工时主轴回转、刀架进给、齿轮啮合都会产生持续的中频振动，若线圈直接采用悬空固定或单螺钉锁紧，长期运行后螺钉容易受振松退，线圈引脚也会因反复微动出现断线。托板的三沉台结构将每个线圈的支撑面从单点接触变为整个底面周边贴合，线圈自身的重力与电磁吸合时的反作用力被均匀分散到钣金面上，两端的安装耳将托板整体跨度的支撑点设置在最外侧，三个线圈的载荷全部落在两个支撑点之间的刚性段，折弯翻边的截面惯性矩远高于同厚度平板，不需要额外焊接加强筋就能满足刚度要求，冲压一体成型的工艺也适合机床配件的批量生产，不需要后续大量机加工序。

　　实际安装边界方面，托板的总长度适配CA6140车床电气柜内预留的线圈安装区间，三个沉台的中心距与三组接触器/电磁阀的接线位置一一对应，线圈装入后引出线可直接对接相邻的接线端子排，走线距离最短。两端安装耳的孔位间距匹配床身电气舱的原有螺孔位置，替换检修时不需要在床身上重新钻孔，直接对位锁紧紧固件即可完成装配。托板的厚度选取兼顾了刚性与轻量化，过薄的板材会在电磁线圈频繁吸合的振动下产生共振噪音，过厚则会浪费材料且增加电气柜内的不必要载荷，冲压成型后的沉台结构同时起到了加强筋的作用，平板区域的平面度控制在合理范围内，保证线圈安装后端面与接触器铁芯的平行度，避免因安装面倾斜导致电磁吸合时铁芯贴合不严、出现线圈发热或吸合不到位的故障。

　　在车床的日常维护场景中，该托板的结构设计也兼顾了检修便利性：三个线圈的型腔相互独立，单个线圈出现老化烧毁时，可单独拆除对应型腔的固定件更换元件，不需要拆卸整个托板或触碰另外两组正常线圈，大幅缩短电气故障的停机维修时间。托板表面的多余小孔也为后期加装辅助线槽、固定线卡提供了预留位置，适配不同车间改造时的布线调整需求。
