CA6140车床径向回转块铰接支座

　　在普通卧式车床的进给传动与刀架操纵联动机构里，这类径向回转块承担着把直线推拉动作转化为定轴摆动、再把摆角传递给拨叉或拉杆的中间铰接作用，属于床身内部操纵链里不起眼但直接影响换挡手感与定位可靠性的传力小件。现场拆修CA6140进给箱时经常能遇到它：一端通过销轴与操纵拉杆相连，另一端的孔位卡在摆轴或拨块上，中间的加强腹板承受频繁换向带来的交变弯矩，长期使用后孔位会出现椭圆磨损、腹板根部产生疲劳裂纹，测绘替换时如果只照抄外形而不核对各孔中心距与安装面高度，装回后往往出现拉杆行程不足、挡位挂不到位的问题。

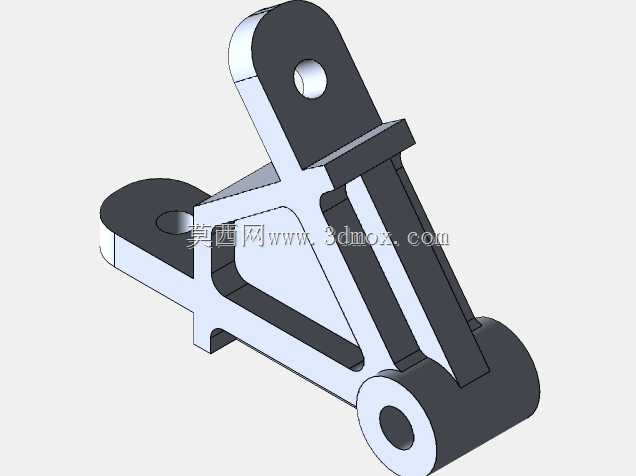

　　从结构上看，零件主体由三块带孔耳板与一块斜置加强腹板构成：上端单耳板厚度较大，内孔用于穿入铰接销，承受主要的径向拉力；下端为双耳叉形式，两片耳板同轴开孔，夹住配对的拨杆端头，开口宽度需要与被连接件厚度留0.2~0.5mm的侧向间隙，保证摆动时不卡滞；侧向伸出的短圆柱凸台则作为回转支承面，装入床身或箱体的对应孔座中，确定整个零件的摆动轴线。三块受力耳板之间并非简单堆叠，而是用变厚度的斜腹板连成封闭的箱形受力轮廓，腹板上开出的三角形减重孔既减少了铸件重量，又避免了大平面铸造时的缩松缺陷，这也是这类操纵件长期沿用的典型构形。

　　建模时先在草图平面绘制腹板的外轮廓与三个孔位的中心连线，把中心距作为驱动尺寸锁定——这组尺寸是替换件能否互换的核心，必须与原车实测值一致，轮廓拉伸得到主体板厚后，再分别在三个耳板位置单独拉伸凸台：上端耳板两侧对称加厚，下端双耳按叉口宽度分别向两侧伸出，侧向圆柱凸台则沿垂直于腹板的方向拉伸至支承长度。所有孔位采用先做实体再切除的方式，销孔与支承圆柱同轴度在草图阶段就用共线约束保证，避免后期装配时销轴别劲。耳板与腹板交接处全部加铸造圆角，圆角半径取板厚的0.3~0.5倍，既符合铸件脱模要求，也能显著降低交变载荷下的应力集中；叉口内侧与销孔端面则加工出小倒角，方便装配时销轴顺利穿入。

　　安装边界方面，侧向圆柱凸台的外径与箱体孔座采用间隙配合，凸台轴向长度要略小于孔座深度，保证回转块能自由摆动而不被端面夹紧；上端销孔中心到回转轴线的距离、下端叉孔中心到回转轴线的距离共同决定传动比，测绘时这两个力臂尺寸偏差应控制在0.1mm以内，否则会改变操纵行程；双耳叉口的开档宽度需匹配拨杆端头厚度，叉孔与上端销孔的轴线平行度也要在装配公差范围内，防止摆动过程中出现侧向附加力矩。实际维护中，这类回转块多采用铸钢或球墨铸铁毛坯，销孔部位精加工后可压入铜套延长寿命，三维建模时把铜套作为独立零件装配进去，就能在维修出图时直接给出衬套压装尺寸与配合公差，减少现场二次修配的工作量。
